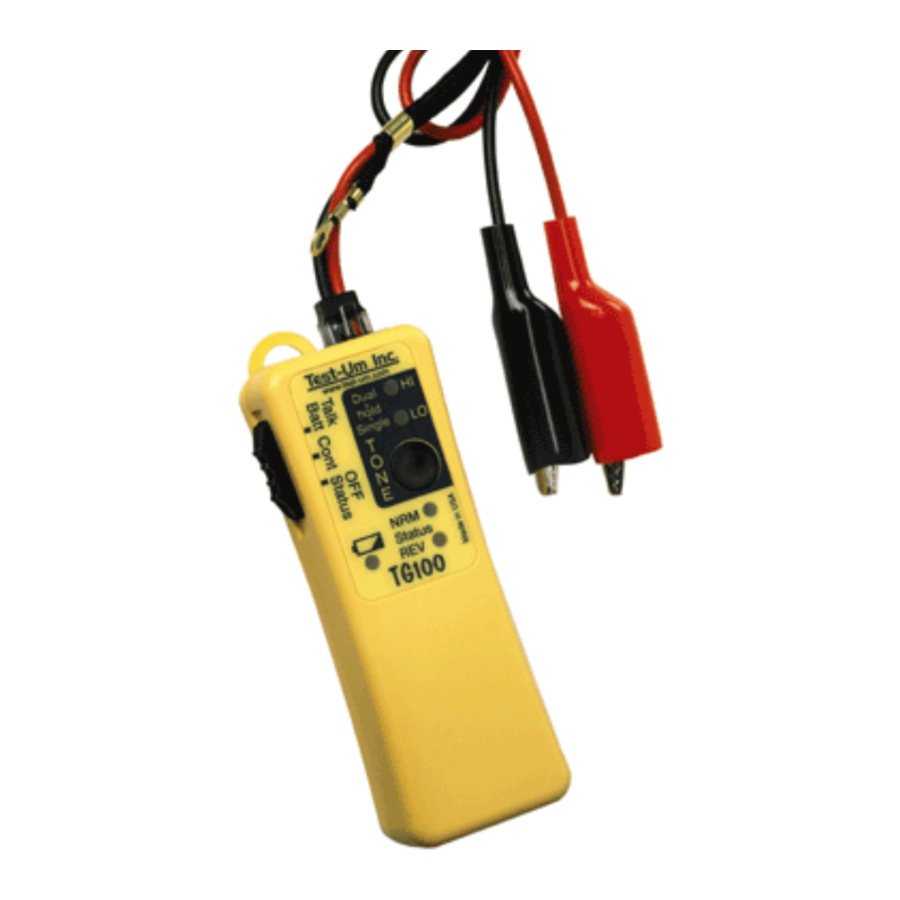

Test-Um TG100 - Mwongozo wa Uendeshaji wa Jenereta ya Toni

Vipengele

• Toni tatu tofauti zilizochaguliwa kutoka paneli ya mbele
• Ukubwa wa toni usiobadilika katika maisha yote ya betri
• Viwango viwili vya ukubwa wa toni — kawaida na nusu
• Kuzima toni kiotomatiki baada ya saa 3 — hakuna betri iliyoisha ikiwa imeachwa imewashwa
• Toni inaweza kuongezwa katika hali yoyote — inaruhusu seti za simu bila kipengele cha kufuatilia kuchukua toni
• Hakuna matumizi ya nguvu katika hali ya mwendelezo na waya zikiwa wazi — hakuna betri iliyoisha ikiwa imeachwa katika mwendelezo
• Hali tofauti ya Betri ya Kuzungumza kwa voltage na nguvu iliyoongezeka kwa seti za Butt
• Jeki ya RJ inaruhusu matumizi ya kebo ya msimu au waya za klipu za mamba zilizotolewa

Usiunganishe na saketi za AC zilizo hai. Hii inaweza kusababisha hatari kubwa ya mshtuko na kuharibu TG100.

Maelekezo ya Matumizi

Ili kuangalia hali ya saketi ya simu

1. Sogeza swichi ya kuteleza upande wa kushoto wa TG100 hadi kwenye nafasi ya "OFF Status" (Hali Imezimwa).
2. Unganisha waya nyeusi kwenye TIP na waya nyekundu kwenye RING — au waya moja kwa kila waya wa jozi, ikiwa jina halijulikani.
   Ikiwa LED ya NRM inawashwa: polarity ni sahihi na waya nyeusi imeunganishwa kwenye TIP.
   Ikiwa REV inawashwa: waya zimebadilishwa. Ikiwa LED ya NRM au REV inang'aa: laini haitumiki.
   Ikiwa LED imefifia: saketi inatumika. Ikiwa NRM na REV zimewashwa au zinawaka: voltage ya AC ipo.
   Vidokezo vya Matumizi
   Ishara ya TIP kwa kawaida huwa katika uwezo wa ardhi. Kwa hivyo RING inaweza kutambuliwa kwa kuunganisha waya nyeusi kwenye sehemu ya ardhi na kuunganisha waya nyekundu kwa kila waya wa jozi. Wakati waya nyekundu imeunganishwa kwenye RING, LED ya NRM itawaka.
   LED za hali pia zinaonyesha laini inayolia kwa LED za NRM na REV zote kuwaka kwa nguvu. Ili kuthibitisha laini ya simu, unganisha TG100 (katika hali ya hali) kwenye laini itakayojaribiwa na piga nambari ya laini hiyo kutoka kwa laini nyingine. LED za hali ya TG100 zinapaswa kuonyesha laini inayolia.

Ili kuangalia mwendelezo wa saketi
Tumia tu kwenye saketi zisizo na nguvu. Nishati yoyote iliyopo inaweza kuharibu TG100 au kusababisha matokeo yasiyo sahihi.

1. Sogeza swichi ya kuteleza upande wa kushoto wa TG100 hadi kwenye nafasi ya "Cont" (Mwendelezo).
2. Unganisha waya za TG100 kwa kila mwisho wa saketi itakayojaribiwa. Ikiwa upinzani wa DC wa njia ni takriban ohmu 11,000 au chini, LED ya REV itawaka.
3. Sogeza swichi ya kuteleza hadi "OFF Status" (Hali Imezimwa) ukimaliza. TG100 haitumii nguvu wakati waya zimefunguliwa, lakini waya zinazogusana wakati wa kuhifadhi zinaweza kumaliza betri.

Ili kusambaza nguvu ya betri ya kuzungumza

1. Sogeza swichi ya kuteleza upande wa kushoto wa TG100 hadi kwenye nafasi ya "Talk Battery" (Betri ya Kuzungumza).
2. Unganisha TG100 kwa mfululizo na seti ya simu kwenye mwisho mmoja wa jozi iliyokufa. Ili kuunganisha TG100 kwa mfululizo na seti ya simu, unganisha waya moja kutoka kwa TG100 hadi waya moja ya seti ya simu na uunganishe waya mbili zilizobaki za bure kwenye jozi iliyokufa.
3. Unganisha seti ya pili ya simu kwenye jozi iliyokufa kwenye mwisho mwingine wa laini.
4. Ondoa seti zote mbili za simu kwenye ndoano na mawasiliano yameanzishwa.
5. Sogeza swichi ya kuteleza hadi "OFF Status" (Hali Imezimwa) ukimaliza. TG100 haitumii nguvu wakati waya zimefunguliwa, lakini waya zinazogusana wakati wa kuhifadhi zinaweza kumaliza betri.

Ili kutuma toni kwa ufuatiliaji

1. Sogeza swichi ya kuteleza upande wa kushoto wa TG100 hadi kwenye nafasi ya "OFF Status" (Hali Imezimwa) kwa operesheni ya kawaida, haswa ikiwa unatoa toni laini za simu zinazoendeshwa. Angalia "Vidokezo vya Matumizi" kwa usanidi mwingine.
2. Unganisha waya kwenye laini, au ambatisha waya moja kwenye ardhi na waya nyingine kwenye waya moja ya kebo au jozi itakayofuatiliwa.
3. Bonyeza kitufe kwenye kitengo kwa ufupi ili kuwasha ishara. Ikiwa kiashiria cha kiwango cha ishara kinachohitajika (HI au LO) hakifumbi, bonyeza kitufe kwa ufupi hadi kiwango sahihi cha ishara kichaguliwe. TG100 inazunguka kupitia mlolongo wa HI-LO-OFF.
4. Chagua aina tofauti ya ishara, ikiwa inataka (angalia "Ili Kuchagua au Kuthibitisha Aina ya Ishara").
5. Ili kuzima ishara, bonyeza kitufe kwa ufupi. Ikiwa imekuwa zaidi ya sekunde 15 tangu kubonyeza mara ya mwisho, TG100 itaenda moja kwa moja kwenye OFF (Imezimwa). Ikiwa sivyo, kubonyeza mara ya pili kunaweza kuwa muhimu, ikiwa kitengo kimewekwa kuwa HI.

Vidokezo vya Matumizi:

Wakati wa kufuatilia waya zilizokomeshwa kwenye kizuizi cha terminal, kama vile "kizuizi cha 66", kuambatisha waya zote mbili za TG100 kwenye kebo au jozi huelekea kuwa na ishara ndani ya kebo. Mfuatiliaji lazima aguse karibu mwisho wa kebo ili kugundua ishara, ambayo ni muhimu wakati waya ziko karibu pamoja, kama vile wakati zimekomeshwa. Mpangilio wa ukubwa wa LO unaweza kutoa ishara kali wakati wa kuunganisha waya zote mbili za TG100 kwenye kebo, kwa kupunguza athari ya kufuta uwanja ya kuwa na ishara na kurudi kwake karibu pamoja, haswa kwenye kebo iliyosokotwa. Kebo ya simu ya msimu inaweza kutumika kuunganisha TG100 moja kwa moja kwenye jeki ya ukuta.

Wakati wa kufuatilia kando ya njia za kebo na kuongeza ishara iliyoangaziwa, unganisha waya moja ya TG100 kwenye waya au kebo, na mwisho mwingine kwenye ardhi (kesi ya sanduku la umeme, mfereji wa umeme, bomba la maji la metali au fimbo ya ardhi). Ikiwa hakuna ardhi inayopatikana, usiunganishe waya nyingine kwa chochote — iache inaning'inia karibu na ardhi iwezekanavyo. Unganisha TG100 kwenye ngao isiyo na msingi ya kebo ya coax. Ngao itafanya kazi yake, ikiwa imeunganishwa kwenye waya wa katikati, na itazuia toni. Mpangilio wa ukubwa wa LO ni muhimu ikiwa kuna uvujaji mwingi wa ishara, au mfuatiliaji anayetumiwa ana sauti iliyowekwa na anaongezeka.

Kuna mbinu kadhaa muhimu ambazo hutumia uwezo wa kutoa toni katika nafasi yoyote ya swichi ya kuteleza. Waya zote mbili za TG100 lazima ziunganishwe kwenye jozi ili zifanye kazi. Toni ikiwa imewashwa, hali ya "Cont" (Mwendelezo) inaweza kutumika kwenye laini iliyokufa kuonyesha kupata laini kwa msaidizi, au kuthibitisha kuwa umepata waya zote mbili za jozi. Mara tu jozi inapoaminika kupatikana, punguza jozi na LED ya REV inapaswa kuwaka kwenye TG100, ikionyesha kuwa jozi imepatikana. Hali ya "Talk Battery" (Betri ya Kuzungumza) inaweza kutumika na toni ili kuruhusu seti ya simu bila kazi ya kufuatilia tulivu kusikia toni wakati waya za simu zimeunganishwa kwenye jozi ambayo TG100 inaendesha.

Ili Kuchagua au Kuthibitisha Aina ya Ishara

TG100 ina aina tatu tofauti za toni zinazopatikana — toni moja na toni mbili (au za vita) mbili.

1. Bonyeza na ushikilie kitufe cha paneli ya mbele hadi LED zote za HI na LO ziwashwe — hii inaonyesha kuingia kwenye kazi ya uteuzi wa mtindo wa toni.
2. Endelea kushikilia kitufe chini, moja ya LED mbili itawashwa kwa uthabiti au itafumba ili kuonyesha aina iliyochaguliwa kwa sasa. LED ya Sngl itawashwa kwa uthabiti ili kuonyesha kuwa aina moja imechaguliwa. LED ya Dual itafumba kwa moja ya toni mbili, au itawashwa kwa uthabiti kwa nyingine. Kuachilia kitufe kabla ya sekunde mbili kupita kutaacha aina ya ishara bila kubadilika.
3. Ili kuchagua aina nyingine ya ishara, endelea kushikilia kitufe chini hadi aina inayotaka ionyeshwe. TG100 itaendelea kuzunguka kupitia aina tatu hadi kitufe kitakapolegezwa, au kitengo kitaisha na kuzima (sekunde 10 hadi 12).

Kidokezo:
Aina ya toni iliyochaguliwa kwa sasa inatolewa kwenye jeki ya RJ mara tu kazi ya uteuzi wa ishara inapoingizwa. Kushikilia mfuatiliaji wa toni karibu na jeki itamruhusu mtumiaji kusikia kila aina ya toni inavyochaguliwa.

Ubadilishaji wa Betri

1. Ondoa skrubu nyuma ya TG100 na bisibisi ya #1 Phillips. Fungua kijaribu kwa uangalifu.
2. Ondoa betri ya zamani na ukate kutoka kwa waya za betri.
3. Ambatanisha waya za betri kwenye betri mpya (9V, alkali). Weka betri kwenye kesi.
4. Funga kijaribu na ubadilishe skrubu. Usiimarishe kupita kiasi.

Sehemu za Vifaa

Seti zote za kamba za Lil' Buttie na Lil' Buttie PRO zitafanya kazi na TG100

LB10
Seti ya Kebo ya Lil' Buttie yenye Klipu za Mamba (futi 5.5 kwa urefu)

LB20
Seti ya Kebo ya Lil' Buttie yenye Klipu za Kutoboa za Pembeni (futi 5.5 kwa urefu)

LB30
Seti ya Kebo ya Lil' Buttie yenye Klipu za Vitanda vya Misumari za Pembeni (futi 5.5 kwa urefu)

TG10
Seti ya Kebo ya Jenereta ya Toni yenye Klipu za Mamba (futi 2 kwa urefu)

TG20
Seti ya Kebo ya Jenereta ya Toni yenye Klipu za Vitanda vya Misumari za Pembeni (futi 2 kwa urefu)
