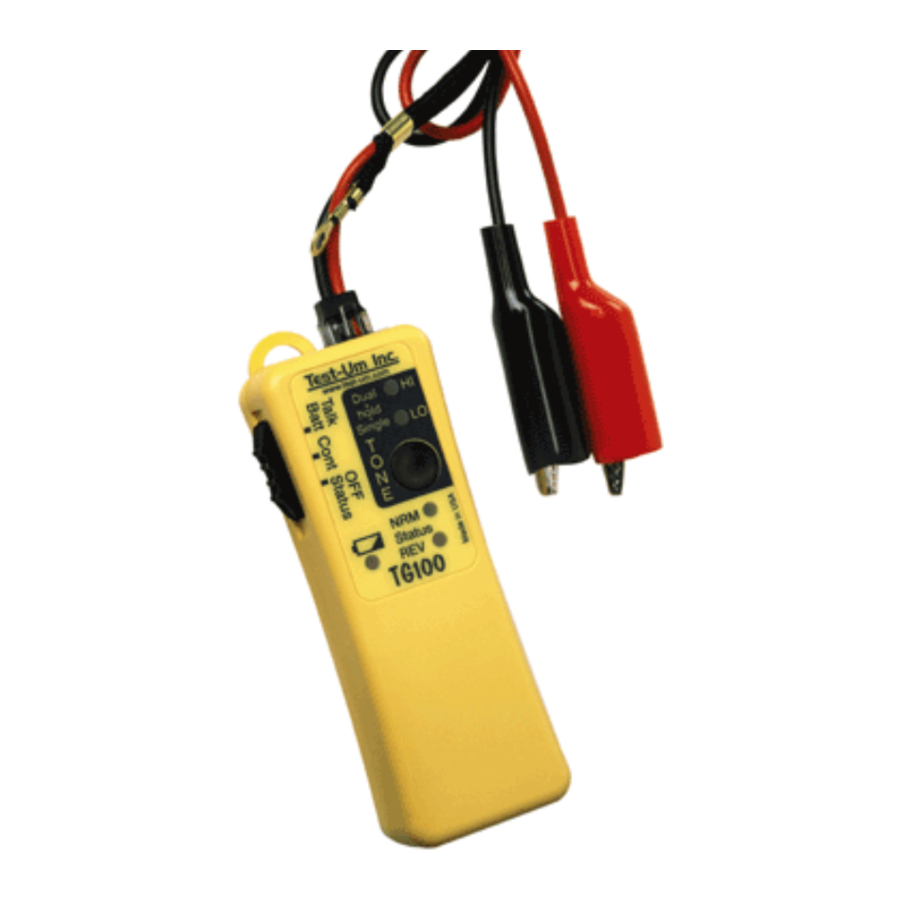

Test-Um TG100 - Tone Generator Betjeningsvejledning

Funktioner

• Tre tydeligt forskellige toner valgt fra frontpanelet
• Konstant toneamplitude over batteriets levetid
• To toneamplitudeniveauer — normal og halv
• Automatisk slukning af tone efter 3 timer — intet dødt batteri, hvis det efterlades tændt
• Tone kan tilføjes i enhver tilstand — giver telefonsæt uden monitorfunktion mulighed for at opfange tone
• Intet strømforbrug i kontinuitetstilstand med ledninger åbne — intet dødt batteri, hvis det efterlades i kontinuitet
• Separat Talk Battery-tilstand for øget spænding og strøm til Butt-sæt
• RJ-stik giver mulighed for brug af modulært kabel eller medfølgende krokodillenæbsledninger

Må ikke tilsluttes strømførende AC-kredsløb. Dette kan forårsage ekstremt stød og beskadige TG100.

Brugsanvisning

Sådan kontrolleres status for et telefonkredsløb

1. Flyt skydekontakten på venstre side af TG100 til "OFF Status" (Fra status) positionen.
2. Tilslut sort ledning til TIP og den røde ledning til RING — eller en ledning til hver ledning i parret, hvis betegnelsen er ukendt.
   Hvis NRM LED'en tændes: polariteten er korrekt, og den sorte ledning er tilsluttet TIP.
   Hvis REV tændes: ledningerne er omvendt. Hvis NRM eller REV LED'en er lys: linjen er ikke i brug.
   Hvis LED'en er svag: kredsløbet er i brug. Hvis både NRM og REV er tændt eller blinker: der er en AC-spænding til stede.
   Applikationstips
   TIP-signalet er nominelt ved jordpotentiale. Så RING kan identificeres ved at fastgøre den sorte ledning til et jordpunkt og tilslutte den røde ledning til hver ledning i parret. Når den røde ledning er tilsluttet RING, vil NRM LED'en lyse.
   Status-LED'erne indikerer også en ringende linje ved, at både NRM og REV LED'erne blinker kraftigt. For at verificere en telefonlinje skal du tilslutte TG100 (i statustilstand) til den linje, der skal testes, og ringe til linjens nummer fra en anden linje. TG100 status-LED'erne skal indikere en ringende linje.

Sådan kontrolleres kontinuiteten i et kredsløb
Brug kun på ikke-aktiverede kredsløb. Enhver tilstedeværende energi kan beskadige TG100 eller forårsage fejlagtige resultater.

1. Flyt skydekontakten på venstre side af TG100 til "Cont" (Kontinuitet) positionen.
2. Tilslut TG100's ledninger til hver ende af det kredsløb, der skal testes. Hvis DC-modstanden i stien er ca. 11.000 ohm eller mindre, vil REV LED'en lyse.
3. Flyt skydekontakten til "OFF Status" (Fra status), når du er færdig. TG100 trækker ingen strøm, når ledningerne er åbne, men ledningerne, der rører ved under opbevaring, kan dræne batteriet.

Sådan leveres talk battery-strøm

1. Flyt skydekontakten på venstre side af TG100 til "Talk Battery" (Tal batteri) positionen.
2. Tilslut TG100 i serie med et telefonsæt i den ene ende af et dødt par. For at tilslutte TG100 i serie med et telefonsæt skal du tilslutte en ledning fra TG100 til en ledning fra telefonsættet og tilslutte de to resterende frie ledninger til det døde par.
3. Tilslut et andet telefonsæt på tværs af det døde par i den anden ende af linjen.
4. Tag begge telefonsæt af røret, og kommunikationen er etableret.
5. Flyt skydekontakten til "OFF Status" (Fra status), når du er færdig. TG100 trækker ingen strøm, når ledningerne er åbne, men ledningerne, der rører ved under opbevaring, kan dræne batteriet.

Sådan sendes en tone til sporing

1. Flyt skydekontakten på venstre side af TG100 til "OFF Status" (Fra status) positionen for normal drift, især hvis der tones strømførende telefonlinjer. Se "Applikationstips" for andre konfigurationer.
2. Tilslut ledninger på tværs af linjen, eller fastgør en ledning til jord og den anden ledning til en ledning i et kabel eller par, der skal spores.
3. Tryk kortvarigt på knappen på enheden for at tænde for signalet. Hvis den ønskede signalniveauindikator (HI eller LO) ikke blinker, skal du trykke kortvarigt på knappen, indtil det korrekte signalniveau er valgt. TG100 roterer gennem en HI-LO-OFF-sekvens.
4. Vælg en anden signaltype, hvis det ønskes (se "Sådan vælges eller verificeres signaltype").
5. For at slukke for signalet skal du trykke kortvarigt på knappen. Hvis der er gået mere end 15 sekunder siden det sidste tryk, går TG100 direkte til OFF. Hvis ikke, kan et andet tryk være nødvendigt, hvis enheden var indstillet til HI.

Applikationstips:

Når der spores ledninger, der er afsluttet til en terminalblok, såsom en "66 blok", har fastgørelse af begge TG100-ledninger til kablet eller parret en tendens til at indeholde signalet i kablet. Sporeren skal næsten røre ved enden af kablet for at registrere signalet, hvilket er nyttigt, når ledningerne er tæt sammen, som når de er afsluttet. LO-amplituden kan generere et stærkere signal, når begge ledninger i TG100 tilsluttes et kabel, ved at reducere den feltudlignende effekt af at have et signal, og det er tilbage tæt sammen, især i snoet parkabel. Et modulært telefonkabel kan bruges til at tilslutte TG100 direkte til et vægstik.

Når der spores langs kabeltræk og for at maksimere det udstrålede signal, skal du tilslutte en ledning fra TG100 til ledningen eller kablet og den anden ende til jord (kabinet i en elektrisk boks, elektrisk rør, metallisk vandrør eller jordspyd). Hvis der ikke er jord tilgængelig, skal du ikke tilslutte den anden ledning til noget — lad den dingle så tæt på jorden som muligt. Tilslut TG100 til den ujordede skærm på et coax-kabel. Skærmen vil gøre sit arbejde, hvis den er tilsluttet den midterste ledning, og blokere tonen. LO-amplituden er nyttig, hvis der er for meget blødning af signalet, eller den anvendte sporer har fast lydstyrke og overbelastes.

Der er flere nyttige teknikker, der udnytter muligheden for at generere tone i enhver skydekontaktposition. Begge ledninger i TG100 skal være tilsluttet parret, for at de kan fungere. Med tone tændt kan "Cont" (Kontinuitet) tilstanden bruges på en død linje til at indikere, at linjen findes til en hjælper, eller til at verificere, at begge ledninger i et par er fundet. Når parret formodes at være fundet, skal du kortslutte parret, og REV LED'en skal lyse på TG100, hvilket indikerer, at parret er fundet. "Talk Battery" (Tal batteri) tilstanden kan bruges med tone for at give et telefonsæt uden en passiv monitorfunktion mulighed for at høre tonen, når telefonledningerne er fastgjort på tværs af det par, TG100 forsyner med strøm.

Sådan vælges eller verificeres signaltype

TG100 har tre tydeligt forskellige tonetyper tilgængelige — en enkelt og to dobbelte (eller warble) toner.

1. Tryk og hold frontpanelknappen nede, indtil både HI og LO LED'erne tændes — dette indikerer adgang til tonevalgsfunktionen.
2. Fortsæt med at holde knappen nede, en af de to LED'er vil lyse konstant eller blinke for at indikere den aktuelt valgte type. Sngl LED'en vil lyse konstant for at indikere, at den enkelte type er valgt. Dual LED'en vil enten blinke for en af de dobbelte toner eller lyse konstant for den anden. Hvis du slipper knappen, før der er gået to sekunder, forbliver signaltypen uændret.
3. For at vælge en anden signaltype skal du fortsætte med at holde knappen nede, indtil den ønskede type vises. TG100 vil fortsætte med at cykle gennem de tre typer, indtil knappen slippes, eller enheden udløber og slukker (10 til 12 sekunder).

Tip:
Den aktuelt valgte tone genereres ved RJ-stikket, når signalvalgsfunktionen er aktiveret. Hvis du holder en tonesporer tæt på stikket, kan brugeren høre hver tonetype, når den vælges.

Udskiftning af batteri

1. Fjern skruen på bagsiden af TG100 med en #1 stjerneskruetrækker. Åbn testeren forsigtigt.
2. Fjern det gamle batteri, og afbryd det fra batteriledningerne.
3. Klik batteriledningerne på et nyt batteri (9V, alkaline). Placer batteriet i kabinettet.
4. Luk testeren, og sæt skruerne i igen. Spænd ikke for meget.

Tilbehørsdele

Alle Lil' Buttie og Lil' Buttie PRO ledningssæt fungerer med TG100

LB10
Lil' Buttie kabelsæt med krokodillenæb (5,5 ft i længden)

LB20
Lil' Buttie kabelsæt med vinklede piercing clips (5,5 ft i længden)

LB30
Lil' Buttie kabelsæt med vinklede Bedof-Nails clips (5,5 ft i længden)

TG10
Tone Generator kabelsæt med krokodillenæb (2 ft i længden)

TG20
Tone Generator kabelsæt med vinklede Bed-of-Nails clips (2 ft i længden)
