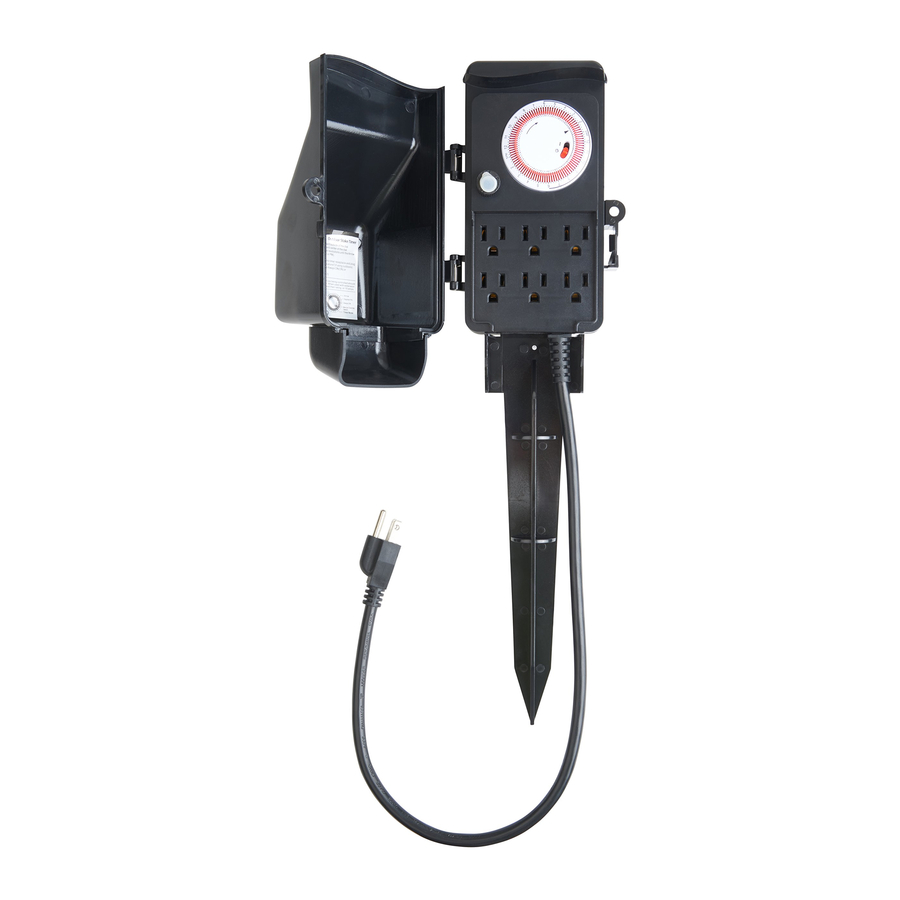

WESTEK TM16DOLB - Manuál k programovatelnému venkovnímu časovači s kolíkem pro náročné použití

Obsah

1 Díly a ovládací prvky
2 Začínáme
3 Programování časů zapnutí/vypnutí
4 Jistič
5 Montáž na zeď
6 Montáž na kolík
7 Zajišťovací kryt
8 Omezená roční záruka
9 Specifikace
10 Reference
11 Stáhnout návod
12 V jiných jazycích

Díly a ovládací prvky

Začínáme

Všech šest zásuvek je ovládáno venkovním časovačem s kolíkem.
Venkovní časovač s kolíkem je dodáván s 96 segmentovými kolíky, které vám umožňují zapínat/vypínat vaše lampy/spotřebiče každých 15 minut. Umístění každého segmentu určuje, zda jsou lampy/spotřebiče zapnuté nebo vypnuté během vybraného časového období.

Programování časů zapnutí/vypnutí

Přesuňte segmentové kolíky odpovídající požadovaným časům zapnutí směrem k obvodu ciferníku.
Přesuňte segmentové kolíky odpovídající požadovaným časům vypnutí směrem ke středu ciferníku.
Otáčejte ciferníkem ve směru hodinových ručiček o jednu nebo více celých otáček, dokud šipka neukazuje na aktuální denní dobu (AM nebo PM).
Zapněte lampy/spotřebiče.
Zapojte lampy/spotřebiče do zásuvek časovače. Zavřete a zajistěte kryt venkovního časovače s kolíkem, abyste ochránili zásuvky před vlhkostí. Pokud používáte venku, zapojte napájecí kabel časovače do zásuvky chráněné GFCI, která je vhodná pro mokrá místa.
Pomocí přepínače ručního ovládání vyberte provozní režimy "Always ON" (vždy zapnuto) nebo "Timer Mode" (režim časovače). Poloha "Always ON" (vždy zapnuto) zapne všechny lampy/spotřebiče zapojené do venkovního časovače s kolíkem. Poloha "Timer Mode" (režim časovače), označená ikonou hodin, zapíná/vypíná lampy/spotřebiče v požadovaných naprogramovaných časech.
Resetujte venkovní časovač s kolíkem v případě výpadku napájení (krok 3).

Jistič

V případě přetížení nebo zkratu je venkovní časovač s kolíkem vybaven jističem, který vypne napájení lamp/spotřebičů. Pokud venkovní časovač s kolíkem nefunguje správně, mohl být aktivován jistič. Pro resetování:

Odpojte venkovní časovač s kolíkem od zdroje napájení.
Zkontrolujte, zda kombinované zatížení lamp/spotřebičů nepřekračuje jmenovitou kapacitu venkovního časovače s kolíkem. Pokud ano, odpojte položky, dokud nebude elektrické zatížení v předepsaných mezích.
Stiskněte tlačítko jističe pro resetování. Zapojte venkovní časovač s kolíkem zpět do zásuvky a otestujte jej otočením přepínače ručního ovládání do polohy "ON" (zapnuto). Vraťte se do režimu "Timer Mode" (režim časovače), pokud zátěž funguje správně.

Montáž na zeď

Pokud je venkovní časovač s kolíkem namontován na vnější stěně nebo sloupku, musí být alespoň 3 stopy nad zemí a dostatečně blízko k elektrické zásuvce vhodné pro mokrá místa.
Zašroubujte dva šrouby 3/4" #6 (prodávají se samostatně) 1-7/8" od sebe podél vodorovné čáry 6" nad umístěním spodní části venkovního časovače s kolíkem. Nechte hlavy šroubů 1/4" nad montážní plochou.
Umístěte otvory pro klíčové dírky přes šrouby a zatlačte venkovní časovač s kolíkem dolů, aby se zajistil na místě.

Montáž na kolík

Zarovnejte čtyři jazýčky na kolíku se čtyřmi otvory na zadní straně časovače. Zatlačte jazýčky dolů a poté nahoru, dokud se nezajistí na místě.
Kolík by měl být zasunut do země až po spodní kulatou bariéru na kolíku. Nepoužívejte kladivo nebo jiný předmět k zatloukání kolíku do země.

Zajišťovací kryt

Dvířka venkovního časovače s kolíkem jsou odpružená a automaticky se zavřou. Pokud kabely zapojené do zásuvek brání zavření dvířek, jemně uchopte dvířka a zadní část časovače na opačné straně pantů. Stiskněte, dokud se západka dvířek nezajistí. Venkovní časovač s kolíkem lze uzamknout, aby se zabránilo manipulaci s kabely nebo ciferníkem. Jednoduše zavřete kryt a vložte zámek (prodává se samostatně) skrz smyčku na krytu a základně časovače.

Nebezpečí požáru nebo úrazu elektrickým proudem

Nedodržování upozornění může vést k požáru, poškození nástrojů nebo způsobit smrtelný úraz elektrickým proudem.
Tento produkt není určen pro použití s elektrickým nářadím, jako jsou nůžky na živý plot, vyžínače a sekačky na trávu. Při obsluze zahradního vybavení buďte opatrní – kabel snadno splyne s trávou a listím.
Vždy zavřete kryt.
Neupravujte, nespojujte ani neopravujte. Pokud je poškozen, zlikvidujte jej.
Uchovávejte mimo dosah dětí.
Před použitím plně vytáhněte napájecí kabel.
Nepoužívejte venkovní časovač s kolíkem s ohřívači nebo podobnými spotřebiči.
Vždy se ujistěte, že jsou zástrčky lamp/spotřebičů plně zasunuty do zásuvek venkovního časovače s kolíkem.
K čištění venkovního časovače s kolíkem jej odpojte ze zásuvky a otřete suchým hadříkem.
Při použití s prodlužovacím kabelem nebo zařízeními nepřekračujte jejich jmenovitý výkon nebo 15 ampér. (10 ampér pro žárovky)

NEBEZPEČÍ POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. NENÍ URČENO PRO TRVALOU INSTALACI. POUŽÍVEJTE POUZE S MAXIMÁLNÍM CELKOVÝM VÝKONEM 10 AMPÉR PRO VÁNOČNÍ STROMEK NEBO JINÉ SEZÓNNÍ SVĚTELNÉ PRODUKTY. NEINSTALUJTE ANI NEPOUŽÍVEJTE TENTO PRODUKT DÉLE NEŽ 90 DNÍ.
POKUD POUŽÍVÁTE SOUBOR KABELŮ PRO VENKOVNÍ POUŽITÍ PO DELŠÍ DOBU (VÍCE NEŽ 90 DNÍ), ZVÁŽTE PEVNÉ ZAPOJENÍ TRVALÉ ZÁSUVKY PRO VENKOVNÍ POUŽITÍ, KTERÁ JE URČENA PRO CELOROČNÍ POUŽITÍ V OBLASTI, KDE JE POTŘEBA NAPÁJENÍ. PRO SPRÁVNOU INSTALACI TRVALÉHO ZAPOJENÍ SE OBRAŤTE NA KVALIFIKOVANÉHO ELEKTRIKÁŘE. POKUD POUŽÍVÁTE VÁNOČNÍ STROMEK NEBO SEZÓNNÍ SVĚTELNÉ PRODUKTY, KTERÉ NEJSOU OZNAČENY HODNOTOU AMPÉR, NEPŘIPOJUJTE K TOMUTO ČASOVAČI VÍCE NEŽ 85 ŠROUBOVACÍCH ŽÁROVEK (C7 NEBO C9) NEBO 10 ŘETĚZŮ S MINIATURNÍMI (ZASUNOVACÍMI) ŽÁROVKAMI.

POKUD JE POUŽIT PRODLUŽOVACÍ KABEL, JE NUTNÝ KABEL O PRŮŘEZU 3/14 NEBO 3/12 VHODNÝ PRO VENKOVNÍ POUŽITÍ.
MAXIMÁLNÍ DÉLKA PRODLUŽOVACÍHO KABELU NESMÍ PŘESÁHNOUT 50 STOP.
VHODNÉ PRO MOKRÁ MÍSTA A PŘÍMÉ VYSTAVENÍ DEŠTI, NE PRO PONOŘENÍ DO VODY. POKUD SE NEPOUŽÍVÁ, SKLADUJTE NA SUCHÉM MÍSTĚ.

Omezená roční záruka

Společnost AmerTac zaručuje, že tento produkt bude bez vad materiálu a zpracování po dobu jednoho roku od data zakoupení. Povinnosti společnosti AmerTac jsou omezeny na opravu nebo výměnu jakékoli vadné jednotky a jsou účinné pouze v případě, že jsou takové jednotky vráceny do jednoho roku od data zakoupení společnosti AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. Záruka je neplatná, pokud je poškození způsobeno nesprávným použitím nebo nesprávnou instalací. Společnost AmerTac v žádném případě nenese odpovědnost za následné nebo náhodné škody, které jakýmkoli způsobem souvisejí s tímto produktem.
