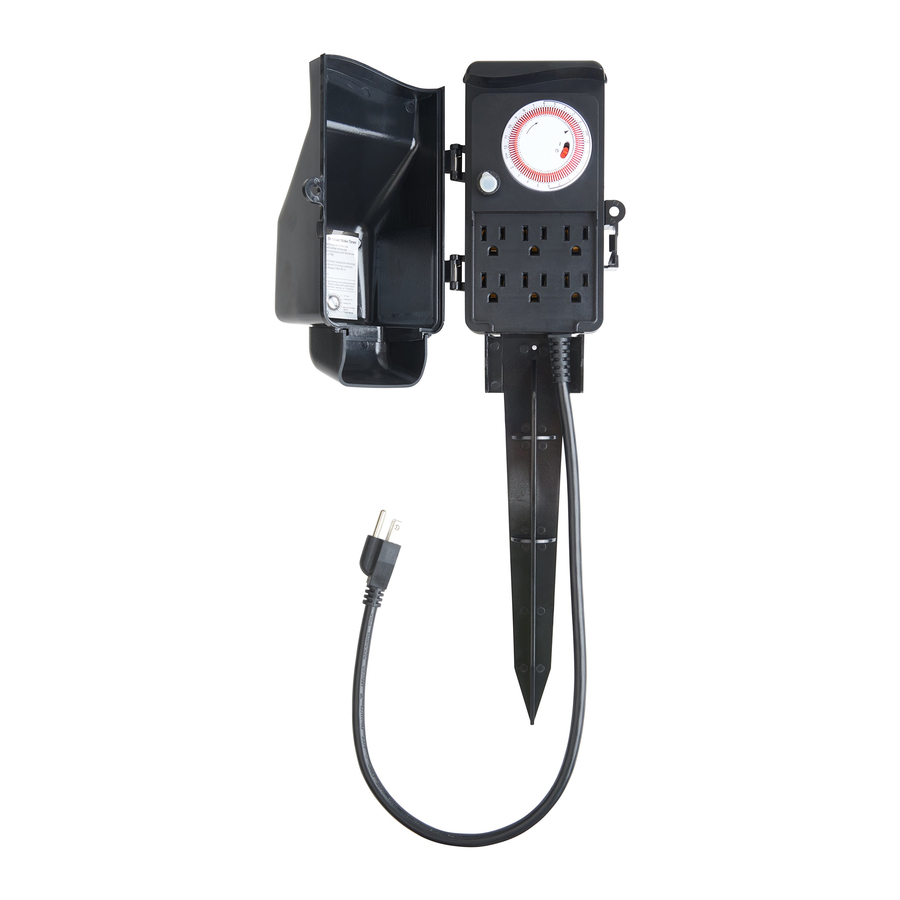

WESTEK TM16DOLB - Heavy Duty programuojamas lauko laikmatis su kuoliu - instrukcija

Turinys

1 Dalys ir valdikliai
2 Darbo pradžia
3 Įjungimo/išjungimo laikų programavimas
4 Automatinis jungiklis
5 Montavimas ant sienos
6 Montavimas su kuoliu
7 Fiksavimo dangtelis
8 Ribota vienerių metų garantija
9 Specifikacijos
10 Nuorodos
11 Atsisiųsti instrukciją
12 Kitomis kalbomis

Dalys ir valdikliai

Darbo pradžia

Visi šeši lizdai yra valdomi lauko laikmačio su kuoliu.
Lauko laikmatis su kuoliu turi 96 segmentų kaiščius, leidžiančius įjungti/išjungti lempas/prietaisus kas 15 minučių. Kiekvieno segmento padėtis nustato, ar lempos/prietaisai yra ĮJUNGTOS (ON) arba IŠJUNGTOS (OFF) pasirinktu laikotarpiu.

Įjungimo/išjungimo laikų programavimas

Perkelkite segmento kaiščius, atitinkančius norimus ĮJUNGTUS (ON) laikus, link ciferblato perimetro.
Perkelkite segmento kaiščius, atitinkančius norimus IŠJUNGTUS (OFF) laikus, link ciferblato centro.
Sukite ciferblatą pagal laikrodžio rodyklę vieną ar daugiau pilnų apsisukimų, kol rodyklė rodys esamą paros laiką (AM arba PM).
Įjunkite lempas/prietaisus.
Įjunkite lempas/prietaisus į laikmačio lizdus. Uždarykite ir užfiksuokite lauko laikmačio su kuoliu dangtelį, kad apsaugotumėte lizdus nuo drėgmės. Jei naudojate lauke, įjunkite laikmačio maitinimo laidą į GFCI apsaugotą lizdą, tinkamą drėgnoms vietoms.
Naudokite rankinio valdymo jungiklį, kad pasirinktumėte "Always ON" (visada įjungta) arba "Timer Mode" (laikmačio režimas) veikimo režimus. "Always ON" (visada įjungta) padėtis įjungia visas lempas/prietaisus, įjungtus į lauko laikmatį su kuoliu. "Timer Mode" (laikmačio režimas) padėtis, pažymėta laikrodžio piktograma, įjungia/išjungia lempas/prietaisus norimais užprogramuotais laikais.
Iš naujo nustatykite lauko laikmatį su kuoliu, jei nutrūko elektros energijos tiekimas (3 žingsnis).

Automatinis jungiklis

Perkrovos arba trumpojo jungimo atveju lauko laikmatis su kuoliu turi automatinį jungiklį, kuris išjungia maitinimą lempoms/prietaisams. Jei lauko laikmatis su kuoliu neveikia tinkamai, galėjo būti suaktyvintas automatinis jungiklis. Norėdami iš naujo nustatyti:

Atjunkite lauko laikmatį su kuoliu nuo maitinimo šaltinio.
Patikrinkite, ar bendra lempų/prietaisų apkrova neviršija vardinės lauko laikmačio su kuoliu galios. Jei taip, atjunkite prietaisus, kol elektros apkrova neviršys nustatytų ribų.
Paspauskite automatinio jungiklio mygtuką, kad jį iš naujo nustatytumėte. Vėl įjunkite lauko laikmatį su kuoliu į lizdą ir patikrinkite, pasukdami rankinio valdymo jungiklį į padėtį "ON" (įjungta). Grįžkite į "Timer Mode" (laikmačio režimą), jei apkrova veikia tinkamai.

Montavimas ant sienos

Jei lauko laikmatis su kuoliu montuojamas ant išorinės sienos ar stulpo, jis turi būti bent 3 pėdų (apie 91 cm) aukštyje virš žemės ir pakankamai arti, kad būtų galima įjungti į elektros lizdą, tinkamą drėgnoms vietoms.
Įsukite du 3/4" #6 varžtus (parduodami atskirai) 1-7/8" (apie 4,8 cm) atstumu vienas nuo kito horizontalia linija, 6" (apie 15 cm) virš lauko laikmačio su kuoliu apačios vietos. Palikite varžtų galvutes 1/4" (apie 0,6 cm) virš montavimo paviršiaus.
Uždėkite rakto skylutes ant varžtų ir stumkite lauko laikmatį su kuoliu žemyn, kad užsifiksuotų.

Montavimas su kuoliu

Sulygiuokite keturis ąselius ant kuolio su keturiomis skylėmis laikmačio gale. Stumkite ąselius žemyn, tada aukštyn, kol jie užsifiksuos.
Kuolas turi būti įsmeigtas į žemę iki apatinio apvalaus barjero ant kuolio. Nenaudokite plaktuko ar kito daikto kuolui įkalti į žemę.

Fiksavimo dangtelis

Lauko laikmačio su kuoliu durelės yra spyruoklinės ir automatiškai užsidaro. Jei į lizdus įjungti laidai trukdo durelėms užsidaryti, švelniai suimkite dureles ir laikmačio galą priešingoje pusėje nuo vyrių. Suspauskite, kol durelių skląstis užsifiksuos. Lauko laikmatį su kuoliu galima užrakinti, kad būtų išvengta laidų ar ciferblato gadinimo. Tiesiog uždarykite dangtelį ir įkiškite spyną (parduodama atskirai) per kilpą ant dangtelio ir laikmačio pagrindo.

Gaisro arba šoko pavojus

Nepaisant įspėjimų, gali kilti gaisras, sugadinti įrankiai arba sukelti mirtinas šokas.
Šis produktas nėra skirtas naudoti su elektriniais įrankiais, tokiais kaip gyvatvorių žirklės, vejos kraštų žirklės ir vejapjovės. Būkite atsargūs naudodami vejos įrangą – laidas lengvai įsimaišo į žolę ir lapiją.
Visada uždarykite dangtelį.
Negalima modifikuoti, sujungti ar taisyti. Išmeskite, jei pažeistas.
Saugokite nuo vaikų.
Prieš naudodami visiškai ištieskite maitinimo laidą.
Nenaudokite lauko laikmačio su kuoliu su šildytuvais ar panašiais prietaisais.
Visada įsitikinkite, kad lempų/prietaisų kištukai yra visiškai įkišti į lauko laikmačio su kuoliu lizdus.
Norėdami išvalyti lauko laikmatį su kuoliu, atjunkite jį nuo sieninio lizdo ir nuvalykite sausa šluoste.
Naudojant su ilginamuoju laidu ar prietaisais, neviršykite jų galios arba 15 amperų. (10 amperų kaitrinėms lempoms)

GAISRO ARBA ŠOKO PAVOJUS. NESKIRTA NUOLATINIAM ĮRENGIMUI. NAUDOKITE TIK SU NE DAUGIAU KAIP 10 AMPERŲ MAKSIMALIU KRISTMAS EGLUTĖS AR KITŲ SEZONINIŲ APŠVIETIMO PRODUKTŲ. NEĮDIEGITE IR NENAUDOKITE ŠIO PRODUKTO ILGIAU KAIP 90 DIENŲ.
JEI ILGESNĮ LAIKĄ (DAUGIAU KAIP 90 DIENŲ) NAUDOJATE LAUKO LAIDŲ RINKINĮ, APSVARSTYKITE GALIMYBĘ KIETAI PRIJUNGTI NUOLATINĮ LAUKO NAUDOJIMO LIZDĄ, SKIRTĄ NAUDOTI VISUS METUS TOJE VIETOJE, KUR REIKALINGA ELEKTRA. KREIPKITĖS Į LICENCIJUOTĄ ELEKTRIKĄ DĖL TINKAMO NUOLATINIO LAIDŲ ĮRENGIMO. JEI NAUDOJATE KRISTMAS EGLUTĖS AR SEZONINIUS APŠVIETIMO PRODUKTUS, KURIE NĖRA PAŽYMĖTI AMPERŲ REITINGU, PRIJUNKITE NE DAUGIAU KAIP 85 VARŽTAIS TVIRTINAMAS LEMPAS (C7 ARBA C9) ARBA 10 GIRLIANDŲ SU MINIATIŪRINĖMIS (ĮSTUMIAMOMIS) LEMPUTĖMIS PRIE ŠIO LAIKMAČIO.

KAI NAUDOJAMAS ILGINAMASIS LAIDAS, REIKALINGAS 3/14 ARBA 3/12 DYDŽIO LAIDAS, TINKAMAS NAUDOTI LAUKE.
MAKSIMALUS ILGINAMOJO LAIDO ILGIS NEGALI VIRŠYTI 50 PĖDŲ (APIE 15 METRŲ).
TINKAMAS DRĖGNOMS VIETOMS IR TIESIOGINIAM KONTAKTUI SU LIETUMI, NESKIRTAS PANARDINIMUI Į VANDENĮ. LAIKYKITE SAUSOJE VIETOJE, KAI NENAUDOJATE.

Ribota vienerių metų garantija

AmerTac garantuoja, kad šiame gaminyje nėra medžiagų ir gamybos defektų vienerius metus nuo pirkimo datos. AmerTac įsipareigojimai apsiriboja bet kurio defektinio įrenginio remontu arba pakeitimu ir galioja tik tuo atveju, jei tokie įrenginiai grąžinami per vienerius metus nuo pirkimo datos į AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. Garantija negalioja, jei žala atsirado dėl netinkamo naudojimo arba netinkamo įrengimo. Jokiomis aplinkybėmis AmerTac nebus atsakinga už pasekminius ar atsitiktinius nuostolius, susijusius su šiuo produktu.
