WESTEK TM16DOLB - Priročnik za težke programirljive zunanje časovnike

Vsebina

1 Deli in kontrole
2 Začetek
3 Programiranje časov vklopa/izklopa
4 Odklopnik
5 Montaža na steno
6 Montaža na kol
7 Zapiranje pokrova
8 Omejena enoletna garancija
9 Specifikacije
10 Reference
11 Prenesi navodilo
12 V drugih jezikih

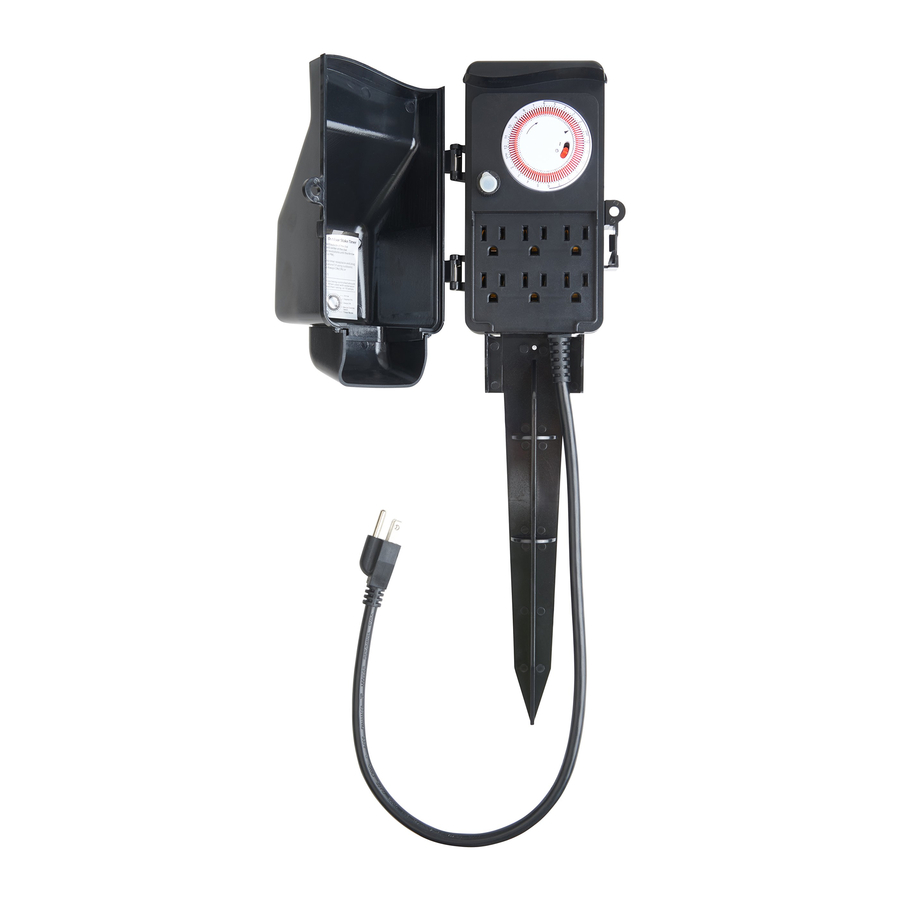

Deli in kontrole

Začetek

Vseh šest vtičnic nadzira zunanji časovnik.
Zunanji časovnik ima 96 segmentnih zatičev, ki vam omogočajo vklop/izklop vaših svetilk/naprav vsakih 15 minut. Položaj vsakega segmenta določa, ali so svetilke/naprave vklopljene ali izklopljene v izbranem časovnem obdobju.

Programiranje časov vklopa/izklopa

Premaknite segmentne zatiče, ki ustrezajo želenim časom vklopa, proti obodu številčnice.
Premaknite segmentne zatiče, ki ustrezajo želenim časom izklopa, proti središču številčnice.
Obrnite številčnico v smeri urinega kazalca za enega ali več celih obratov, dokler puščica ne kaže na trenutni čas dneva (AM ali PM).
Vklopite svetilke/naprave.
Priključite svetilke/naprave v vtičnice časovnika. Zaprite in zapahnite pokrov zunanjega časovnika, da zaščitite vtičnice pred vlago. Če uporabljate na prostem, priključite napajalni kabel časovnika v vtičnico, zaščiteno z GFCI, ki je primerna za mokre lokacije.
Uporabite ročno preklopno stikalo za izbiro načinov delovanja "Always ON" (vedno vklopljeno) ali "Timer Mode" (način časovnika). Položaj "Always ON" (vedno vklopljeno) vklopi vse svetilke/naprave, priključene na zunanji časovnik. Položaj "Timer Mode" (način časovnika), označen z ikono ure, vklopi/izklopi svetilke/naprave ob želenih programiranih časih.
Ponastavite zunanji časovnik v primeru izpada električne energije (3. korak).

Odklopnik

V primeru preobremenjenega ali kratkostičnega tokokroga je zunanji časovnik opremljen z odklopnikom, ki izklopi napajanje svetilk/naprav. Če zunanji časovnik ne deluje pravilno, je bil morda aktiviran odklopnik. Za ponastavitev:

Izključite zunanji časovnik iz vira napajanja.
Prepričajte se, da kombinirana obremenitev svetilk/naprav ne presega nazivne zmogljivosti zunanjega časovnika. Če je tako, odklopite elemente, dokler električna obremenitev ni znotraj predpisanih mej.
Pritisnite gumb odklopnika za ponastavitev. Ponovno priključite zunanji časovnik v vtičnico in ga preizkusite tako, da ročno preklopno stikalo preklopite na "ON" (vklop). Vrnite se v "Timer Mode" (način časovnika), če obremenitev deluje pravilno.

Montaža na steno

Če je zunanji časovnik nameščen na zunanji steni ali stebru, mora biti vsaj 3 čevlje nad tlemi in dovolj blizu, da ga lahko priključite v električno vtičnico, primerno za mokre lokacije.
Privijte dva vijaka 3/4" #6 (naprodaj posebej) 1-7/8" narazen vzdolž vodoravne črte 6" nad mestom spodnjega dela zunanjega časovnika. Pustite glave vijakov 1/4" nad montažno površino.
Namestite reže za ključavnico nad vijake in potisnite zunanji časovnik navzdol, da se zaskoči.

Montaža na kol

Poravnajte štiri jezičke na kolu s štirimi luknjami na zadnji strani časovnika. Potisnite jezičke navzdol, nato navzgor, dokler se ne zaskoči.
Kol je treba vstaviti v zemljo do spodnje okrogle pregrade na kolu. Ne uporabljajte kladiva ali drugih predmetov za zabijanje kola v zemljo.

Zapiranje pokrova

Vrata zunanjega časovnika so vzmetno obremenjena in se bodo samodejno zaprla. Če kabli, priključeni v vtičnice, preprečujejo zapiranje vrat, nežno primite vrata in zadnji del časovnika na nasprotni strani tečajev. Stisnite, dokler se zapah vrat ne zaskoči. Zunanji časovnik je mogoče zakleniti, da preprečite nedovoljeno spreminjanje kablov ali številčnice. Preprosto zaprite pokrov in vstavite ključavnico (naprodaj posebej) skozi zanko na pokrovu in podnožju časovnika.

Nevarnost požara ali električnega udara

Neupoštevanje opozoril lahko povzroči požar, poškodbe orodja ali smrtni električni udar.
Ta izdelek ni namenjen za uporabo z električnim orodjem, kot so obrezovalniki žive meje, obrezovalniki plevela in kosilnice. Bodite previdni pri uporabi opreme za trato – kabel se zlahka zlije s travo in listjem.
Vedno zaprite pokrov.
Ne spreminjajte, spajajte ali popravljajte. Zavrzite, če je poškodovan.
Hranite izven dosega otrok.
Pred uporabo popolnoma raztegnite napajalni kabel.
Ne uporabljajte zunanjega časovnika z grelniki ali podobnimi napravami.
Vedno se prepričajte, da so vtiči svetilk/naprav popolnoma vstavljeni v vtičnice zunanjega časovnika.
Za čiščenje zunanjega časovnika ga izključite iz stenske vtičnice in obrišite s suho krpo.
Pri uporabi s podaljškom ali napravami ne prekoračite njihove nazivne vrednosti ali 15 amperov. (10 amperov za žarnice z žarilno nitko)

NEVARNOST POŽARA ALI ELEKTRIČNEGA UDARA. NI ZA TRAJNO NAMESTITEV. UPORABLJAJTE SAMO Z NAJVEČ 10 AMPERI ZA BOŽIČNO DREVO ALI DRUGE SEZONSKE IZDELKE ZA RAZSVETLJAVO. NE NAMEŠČAJTE ALI UPORABLJAJTE TEGA IZDELKA ZA VEČ KOT 90 DNI.
ČE UPORABLJATE KOMPLET KABLOV ZA ZUNANJO UPORABO ZA DALJŠE ČASOVNO OBDOBJE (VEČ KOT 90 DNI), RAZMISLITE O TRDEM OŽIČENJU TRAJNE VTIČNICE ZA ZUNANJO UPORABO, KI JE OCENJENA ZA CELOLETNO UPORABO NA OBMOČJU, KJER JE POTREBNA ELEKTRIČNA ENERGIJA. ZA PRAVILNO NAMESTITEV TRAJNEGA OŽIČENJA SE OBRNITE NA LICENCIRANEGA ELEKTRIČARJA. ČE UPORABLJATE BOŽIČNO DREVO ALI SEZONSKE IZDELKE ZA RAZSVETLJAVO, KI NISO OZNAČENI Z NAZIVNO VREDNOSTJO AMPERA, NA TA ČASOVNIK NE PRIKLJUČITE VEČ KOT 85 ŽARNIC Z VIJAKOM (C7 ALI C9) ALI 10 VERIG Z MINIATURNIMI (POTISNIMI) ŽARNICAMI.

ČE UPORABLJATE PODALJŠEK, JE POTREBEN KABEL 3/14 ALI 3/12, PRIMEREN ZA ZUNANJO UPORABO.
NAJVEČJA DOLŽINA PODALJŠKA NE SME PRESEČI 50 ČEVLJEV.
PRIMERNO ZA MOKRE LOKACIJE IN NEPOSREDNO IZPOSTAVLJENOST DEŽJU, NE ZA POTAPLJANJE V VODO. SHRANJUJTE NA SUHEM MESTU, KO NI V UPORABI.

Omejena enoletna garancija

AmerTac jamči, da ta izdelek nima napak v materialu in izdelavi za obdobje enega leta od datuma nakupa. Obveznosti družbe AmerTac so omejene na popravilo ali zamenjavo katere koli okvarjene enote in veljajo samo, če so takšne enote vrnjene v enem letu od datuma nakupa družbi AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. Garancija ne velja, če je škoda posledica nepravilne uporabe ali nepravilne namestitve. V nobenem primeru družba AmerTac ne bo odgovorna za posledično ali naključno škodo, ki je kakor koli povezana s tem izdelkom.
