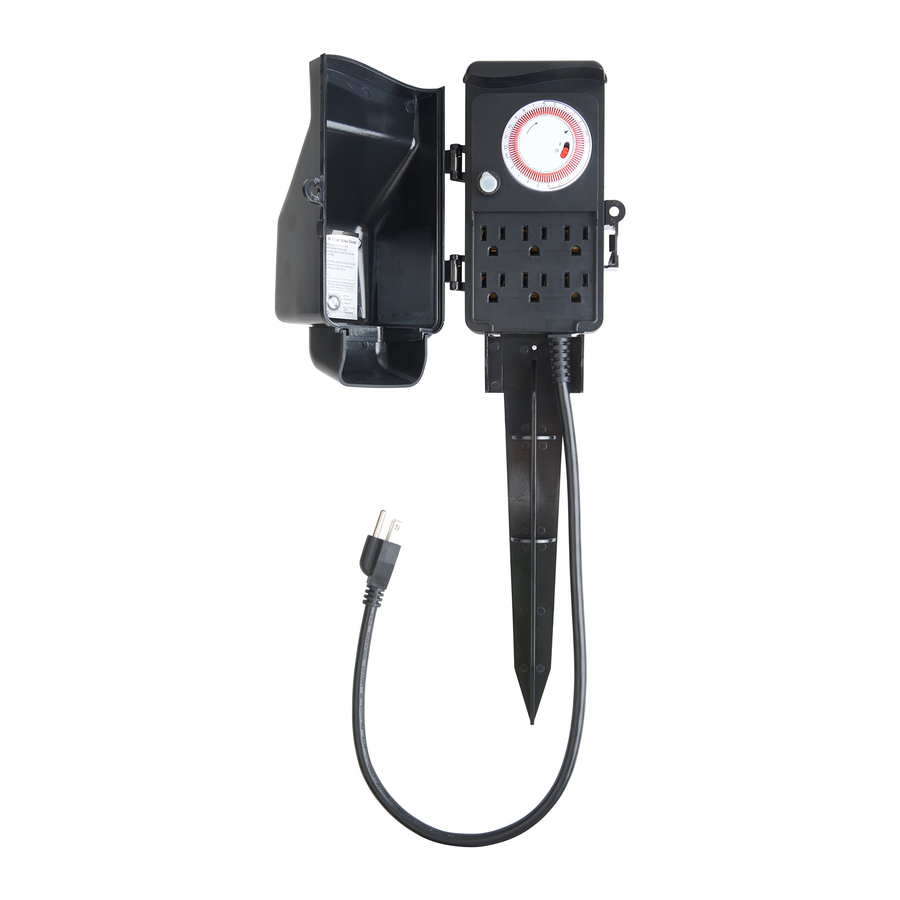

WESTEK TM16DOLB - Heavy Duty programmeeritav välitingimustes kasutatav taimeri kasutusjuhend

Sisu

1 Osad ja juhtnupud
2 Alustamine
3 Sisse/välja lülitamise aegade programmeerimine
4 Kaitselüliti
5 Seinale kinnitamine
6 Vaiakinnitus
7 Lukustatav kaas
8 Piiratud üheaastane garantii
9 Spetsifikatsioonid
10 Viited
11 Laadi alla juhend
12 Teistes keeltes

Osad ja juhtnupud

Alustamine

Kõiki kuut pistikupesa juhib välitingimustes kasutatav taimer.
Välitingimustes kasutatava taimeriga on kaasas 96 segmendinõela, mis võimaldavad teil oma lampe/seadmeid iga 15 minuti järel sisse/välja lülitada. Iga segmendi asukoht määrab, kas lambid/seadmed on valitud ajavahemikul sisse või välja lülitatud.

Sisse/välja lülitamise aegade programmeerimine

Liigutage soovitud sisselülitamise aegadele vastavad segmendinõelad ketta perimeetri suunas.
Liigutage soovitud väljalülitamise aegadele vastavad segmendinõelad ketta keskosa suunas.
Pöörake ketast päripäeva üks või mitu täispööret, kuni nool osutab praegusele kellaajale (AM või PM).
Lülitage lambid/seadmed sisse.
Ühendage lambid/seadmed taimeri pistikupesadesse. Sulgege ja lukustage välitingimustes kasutatava taimeri kaas, et kaitsta pistikupesasid niiskuse eest. Välitingimustes kasutamisel ühendage taimeri toitejuhe GFCI kaitstud pistikupessa, mis sobib niisketesse kohtadesse.
Kasutage käsitsi ümberlülitit, et valida töörežiimid "Always ON" (alati sees) või "Timer Mode" (taimerirežiim). Asend "Always ON" (alati sees) lülitab sisse kõik välitingimustes kasutatava taimeri pistikupesadesse ühendatud lambid/seadmed. Taimerirežiimi asend, mida tähistab kellaikoon, lülitab lambid/seadmed sisse/välja soovitud programmeeritud aegadel.
Toitekatkestuse korral lähtestage välitingimustes kasutatav taimer (3. samm).

Kaitselüliti

Ülekoormatud või lühise korral on välitingimustes kasutatav taimer varustatud kaitselülitiga, mis lülitab lampide/seadmete toite välja. Kui välitingimustes kasutatav taimer ei tööta korralikult, võib kaitselüliti olla aktiveeritud. Lähtestamiseks:

Eemaldage välitingimustes kasutatav taimer toiteallikast.
Veenduge, et lampide/seadmete kombineeritud koormus ei ületa välitingimustes kasutatava taimeri nimivõimsust. Kui see nii on, ühendage seadmed lahti, kuni elektriline koormus on ettenähtud piirides.
Lähtestamiseks vajutage kaitselüliti nuppu. Ühendage välitingimustes kasutatav taimer tagasi pistikupessa ja testige, keerates käsitsi ümberlüliti asendisse ON (sees). Kui koormus töötab korralikult, naaske taimerirežiimi.

Seinale kinnitamine

Kui välitingimustes kasutatav taimer on paigaldatud välisseinale või postile, peab see olema maapinnast vähemalt 3 jala kõrgusel ja piisavalt lähedal, et seda saaks ühendada niisketesse kohtadesse sobiva pistikupesaga.
Kruvige kaks 3/4" #6 kruvi (müüakse eraldi) 1-7/8" kaugusele horisontaalselt 6" välitingimustes kasutatava taimeri põhja asukohast. Jätke kruvipead 1/4" paigalduspinna kohale.
Asetage võtmeaugu pilud kruvide kohale ja lükake välitingimustes kasutatav taimer alla, et see oma kohale lukustada.

Vaiakinnitus

Joondage neli vaia sakki taimeri tagaküljel olevate nelja auguga. Lükake sakid alla, seejärel üles, kuni need oma kohale lukustuvad.
Vaia tuleks maasse torgata kuni vaia alumise ümmarguse tõkkeni. Ärge kasutage vaia maasse löömiseks haamrit ega muid esemeid.

Lukustatav kaas

Välitingimustes kasutatava taimeri uks on vedruga ja sulgub automaatselt. Kui pistikupesadesse ühendatud juhe(d) takistavad ukse sulgumist, haarake õrnalt uksest ja taimeri tagaküljest hingedest vastasküljel. Pigistage, kuni ukse riiv lukustub. Välitingimustes kasutatava taimeri saab lukustada, et vältida juhtmete või ketta rikkumist. Lihtsalt sulgege kaas ja sisestage lukk (müüakse eraldi) kaanel ja taimeri alusel oleva aasa kaudu.

Tule- või elektrilöögioht

Hoiatuste eiramine võib põhjustada tulekahju, tööriistade kahjustusi või surmavat elektrilööki.
See toode ei ole mõeldud kasutamiseks elektritööriistadega, nagu hekilõikurid, trimmerid ja muruniidukid. Olge muruseadmete kasutamisel ettevaatlik – juhe sulandub kergesti rohu ja lehestikuga.
Sulgege alati kaas.
Ärge muutke, splaissige ega parandage. Kahjustuste korral visake ära.
Hoidke lastele kättesaamatus kohas.
Enne kasutamist pikendage toitejuhe täielikult.
Ärge kasutage välitingimustes kasutatavat taimerit küttekehade või sarnaste seadmetega.
Veenduge alati, et lampide/seadmete pistikud on täielikult sisestatud välitingimustes kasutatava taimeri pistikupesadesse.
Välitingimustes kasutatava taimeri puhastamiseks eemaldage see seinakontaktist ja pühkige kuiva lapiga.
Pikendusjuhtme või seadmete kasutamisel ärge ületage nende nimiväärtust ega 15 amprit. (10 amprit hõõglampide puhul)

TULE- VÕI ELEKTRILÖÖGIOHT. EI OLE MÕELDUD PÜSIKASUTUSEKS. KASUTAGE AINULT KOKKU KUNI 10 AMPRIT MAKSIMAALSELT JÕULUPUU VÕI MUUDE HOOAJALISTE VALGUSTUSTOODETE PUHUL. ÄRGE PAIGALDAGE EGA KASUTAGE SEDA TOODET ROHKEM KUI 90 PÄEVA JOOKSUL.
KUI KASUTATE VÄLITINGIMUSTES KASUTATAVAT JUHTMEKOMPLEKTI PIKEMA AJA JOOKSUL (ROHKEM KUI 90 PÄEVA), KAALUGE PÜSIKASUTUSEKS MÕELDUD PÜSIKASUTUSEKS MÕELDUD PISTIKUPESA JUHTMESTAMIST ALALE, KUS TOIDET VAJATAKSE. PÜSIJUHTMESTIKU ÕIGEKS PAIGALDAMISEKS VÕTKE ÜHENDUST LITSENTSEERITUD ELEKTRIKIGA. KUI KASUTATE JÕULUPUU VÕI HOOAJALISI VALGUSTUSTOOTEID, MILLEL EI OLE AMPRITE NIMIVÄÄRTUST, ÜHENDAGE SELLE TAIMERIGA KUNI 85 KRUVIALUSEGA LAMPI (C7 VÕI C9) VÕI 10 KÜLGLAMBIGA (SISSE LÜKKAMISEGA) KETTI.

PIKENDUSJUHTME KASUTAMISEL ON VAJALIK VÄLITINGIMUSTES KASUTAMISEKS SOBIV 3/14 VÕI 3/12 MÕÕDULINE JUHE.
PIKENDUSJUHTME MAKSIMAALNE PIKKUS EI TOHI ÜLETADA 50 JALGA.
SOBIB NIISKETESSE KOHTADESSE JA OTSESEKS KOKKUPUUTEKS VIHMAGA, MITTE VETTE KASTMISEKS. HOIDKE KASUTAMISEL KUIVAS KOHAS.

Piiratud üheaastane garantii

AmerTac garanteerib, et sellel tootel ei esine materjali- ja tootmisdefekte ühe aasta jooksul alates ostukuupäevast. AmerTaci kohustused piirduvad defektse seadme parandamise või asendamisega ja kehtivad ainult siis, kui sellised seadmed tagastatakse ühe aasta jooksul alates ostukuupäevast aadressile AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. Garantii kaotab kehtivuse, kui kahju on põhjustatud väärkasutusest või ebaõigest paigaldamisest. AmerTac ei vastuta mingil juhul kaudsete või juhuslike kahjude eest, mis on seotud selle tootega.
