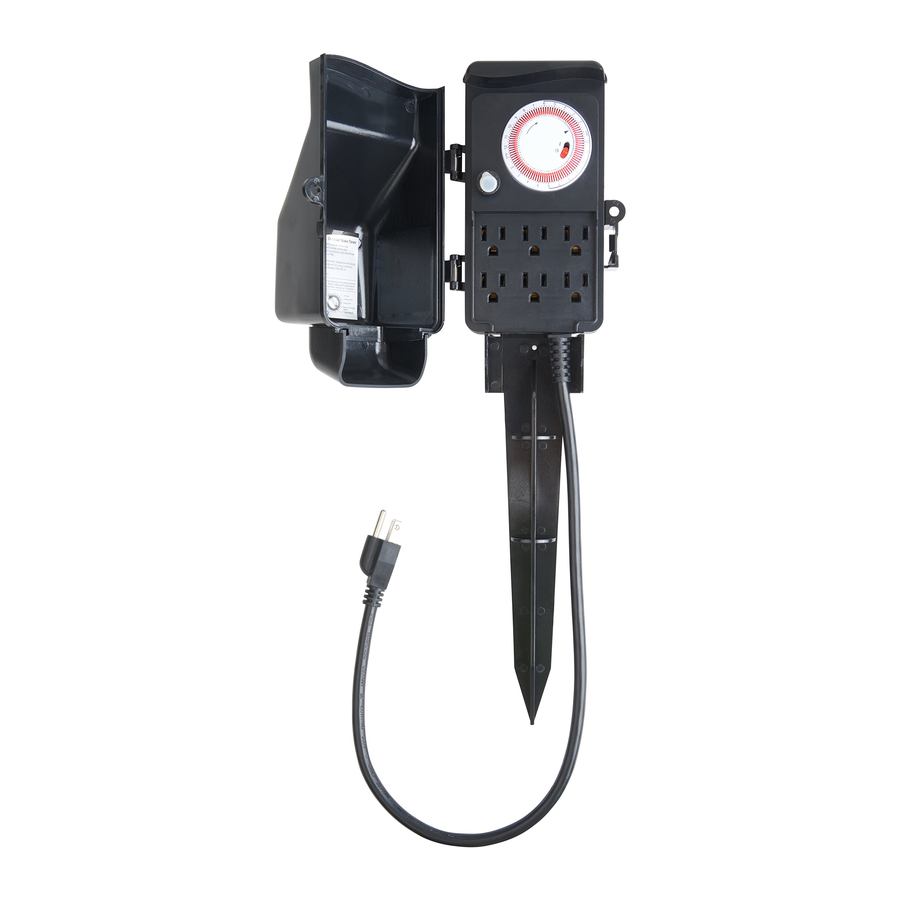

WESTEK TM16DOLB - Manual do Temporizador de Estaca para Uso Externo Programável para Serviço Pesado

Peças e Controles

Começando

1. Todos os seis receptáculos são controlados pelo Temporizador de Estaca para Uso Externo.
2. O Temporizador de Estaca para Uso Externo vem com 96 pinos de segmento, permitindo que você ligue/desligue suas lâmpadas/aparelhos a cada 15 minutos. O posicionamento de cada segmento determina se as lâmpadas/aparelhos estão LIGADOS ou DESLIGADOS durante o período de tempo selecionado.

Programando Horários de LIGAR/DESLIGAR

1. Mova os pinos de segmento correspondentes aos horários de LIGAR desejados em direção ao perímetro do disco.
2. Mova os pinos de segmento correspondentes aos horários de DESLIGAR desejados em direção ao centro do disco.
3. Gire o disco no sentido horário uma ou mais revoluções completas até que a seta esteja apontando para a hora atual do dia (AM ou PM).
4. Ligue as lâmpadas/aparelhos.
5. Conecte as lâmpadas/aparelhos nos receptáculos do temporizador. Feche e trave a tampa do Temporizador de Estaca para Uso Externo para proteger os receptáculos da umidade. Se estiver usando ao ar livre, conecte o cabo de alimentação do temporizador em uma tomada protegida por GFCI, adequada para locais úmidos.
6. Use o Interruptor de Substituição Manual para selecionar os modos de operação "Always ON" (Sempre LIGADO) ou "Timer Mode" (Modo Temporizador). A posição "Always ON" (Sempre LIGADO) liga todas as lâmpadas/aparelhos conectados ao Temporizador de Estaca para Uso Externo. A posição "Timer Mode" (Modo Temporizador), indicada pelo ícone de relógio, liga/desliga as lâmpadas/aparelhos nos horários programados desejados.
7. Reinicie o Temporizador de Estaca para Uso Externo em caso de falha de energia (Etapa 3).

Disjuntor

No caso de circuito sobrecarregado ou em curto, o Temporizador de Estaca para Uso Externo está equipado com um Disjuntor para desligar a energia das lâmpadas/aparelhos. Se o Temporizador de Estaca para Uso Externo não funcionar corretamente, o Disjuntor pode ter sido ativado. Para reiniciar:

1. Desconecte o Temporizador de Estaca para Uso Externo da fonte de energia.
2. Verifique se a carga combinada de lâmpadas/aparelhos não excede a capacidade nominal do Temporizador de Estaca para Uso Externo. Se sim, desconecte os itens até que a carga elétrica esteja dentro dos limites prescritos.
3. Pressione o botão do Disjuntor para reiniciar. Conecte o Temporizador de Estaca para Uso Externo de volta na tomada e teste girando o Interruptor de Substituição Manual para "ON" (LIGADO). Retorne ao "Timer Mode" (Modo Temporizador) se a carga estiver operando corretamente.

Montagem na Parede

1. Se o Temporizador de Estaca para Uso Externo for montado em uma parede externa ou poste, ele deve estar a pelo menos 3 pés acima do solo e perto o suficiente para ser conectado a um receptáculo de tomada elétrica adequado para locais úmidos.
2. Parafuse dois parafusos #6 de 3/4" (vendidos separadamente) a 1-7/8" de distância ao longo de uma linha horizontal 6" acima da localização da parte inferior do Temporizador de Estaca para Uso Externo. Deixe as cabeças dos parafusos 1/4" acima da superfície de montagem.

3. Coloque os orifícios de fechadura sobre os parafusos e empurre o Temporizador de Estaca para Uso Externo para baixo para travar no lugar.

Montagem em Estaca

1. Alinhe as quatro abas na estaca com os quatro orifícios na parte traseira do temporizador. Empurre as abas para baixo e, em seguida, para cima, até que elas se encaixem no lugar.

2. A estaca deve ser inserida no solo até a Barreira redonda inferior na estaca. Não use martelo ou outro objeto para cravar a estaca no solo.


Tampa com Trava

A porta do Temporizador de Estaca para Uso Externo é carregada por mola e fechará automaticamente. Se o(s) cabo(s) conectado(s) aos receptáculos impedir(em) que a porta feche, segure suavemente a porta e a parte traseira do temporizador no lado oposto das dobradiças. Aperte até que a trava da porta se encaixe. O Temporizador de Estaca para Uso Externo pode ser trancado para desencorajar a adulteração de cabos ou do disco. Basta fechar a tampa e inserir a trava (vendida separadamente) através do laço na tampa e na base do temporizador.

Risco de Incêndio ou Choque

• Desconsiderar as precauções pode resultar em incêndio, danos às ferramentas ou causar choque fatal.
• Este produto não se destina ao uso com ferramentas elétricas, como aparadores de cerca viva, aparadores de grama e cortadores de grama. Tenha cuidado ao operar equipamentos de gramado – o cabo se mistura facilmente na grama e na folhagem.
• Sempre feche a tampa.
• Não modifique, emende ou repare. Descarte se estiver danificado.
• Mantenha longe do alcance de crianças.
• Estenda totalmente o cabo de alimentação antes de usar.
• Não use o Temporizador de Estaca para Uso Externo com aquecedores ou aparelhos similares.
• Sempre certifique-se de que os plugues das lâmpadas/aparelhos estejam totalmente inseridos nos receptáculos do Temporizador de Estaca para Uso Externo.
• Para limpar o Temporizador de Estaca para Uso Externo, desconecte-o da tomada e limpe com um pano seco.
• Ao usar com cabo de extensão ou dispositivos, não exceda sua classificação ou 15 amperes (10 amperes para lâmpadas incandescentes).

RISCO DE INCÊNDIO OU CHOQUE. NÃO PARA INSTALAÇÃO PERMANENTE. USE APENAS COM UM TOTAL DE 10 AMPERES MÁXIMO PARA ÁRVORE DE NATAL OU OUTROS PRODUTOS DE ILUMINAÇÃO SAZONAL. NÃO INSTALE OU USE ESTE PRODUTO POR MAIS DE UM PERÍODO DE 90 DIAS.
SE ESTIVER USANDO UM CONJUNTO DE CABOS PARA USO EXTERNO POR UM PERÍODO DE TEMPO EXTENDIDO (MAIOR QUE 90 DIAS), CONSIDERE A FIAÇÃO DIRETA DE UM RECEPTÁCULO DE USO EXTERNO PERMANENTE CLASSIFICADO PARA USO DURANTE TODO O ANO NA ÁREA ONDE A ENERGIA É NECESSÁRIA. ENTRE EM CONTATO COM UM ELETRICISTA LICENCIADO PARA A INSTALAÇÃO ADEQUADA DA FIAÇÃO PERMANENTE. SE ESTIVER USANDO ÁRVORE DE NATAL OU PRODUTOS DE ILUMINAÇÃO SAZONAL QUE NÃO ESTÃO MARCADOS COM UMA CLASSIFICAÇÃO DE AMPERAGEM, NÃO CONECTE MAIS DE 85 LÂMPADAS DE BASE DE PARAFUSO (C7 OU C9) OU 10 CORDÕES COM LÂMPADAS ANÃO (DE ENCAIXE) A ESTE TEMPORIZADOR.

• QUANDO UM CABO DE EXTENSÃO É USADO, UM CABO DE BITOLA 3/14 OU 3/12 ADEQUADO PARA USO EXTERNO É NECESSÁRIO.
• O COMPRIMENTO MÁXIMO DO CABO DE EXTENSÃO NÃO PODE EXCEDER 50 PÉS.
• ADEQUADO PARA LOCAIS ÚMIDOS E EXPOSIÇÃO DIRETA À CHUVA, NÃO PARA IMERSÃO EM ÁGUA. ARMAZENE EM UM LOCAL SECO QUANDO NÃO ESTIVER EM USO.

Garantia Limitada de Um Ano

A AmerTac garante que este produto está livre de defeitos de material e mão de obra por um período de um ano a partir da data de compra. As obrigações da AmerTac se limitam a reparar ou substituir qualquer unidade defeituosa e são efetivas apenas se tais unidades forem devolvidas dentro de um ano da data de compra para AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. A garantia é nula se o dano for devido ao uso indevido ou instalação inadequada. Em nenhuma circunstância a AmerTac será responsável por danos consequenciais ou incidentais relacionados de alguma forma a este produto.

Especificações

Modelo TM16DOLB
120V~, 60 HZ
10 amp (1200 W) Tungstênio
15 amp (1800 W) Resistivo
Interruptor de tempo tipo 1.C para controle de cabo em linha

Perguntas? 201.661.9944
©2010 AmerTac
250 Boulder Drive
Breinigsville, PA 18031
www.amertac.com
Fabricado na China
