WESTEK TM16DOLB - Ağır Hizmet Tipi Programlanabilir Dış Mekan Kazık Zamanlayıcı Kılavuzu

İçerikler

1 Parçalar ve Kontroller
2 Başlangıç
3 AÇMA/KAPAMA Zamanlarını Programlama
4 Devre Kesici
5 Duvara Montaj
6 Kazık Montajı
7 Mandal Kapağı
8 Sınırlı Bir Yıllık Garanti
9 Özellikler
10 Referanslar
11 Kılavuzu indir
12 Diğer Dillerde

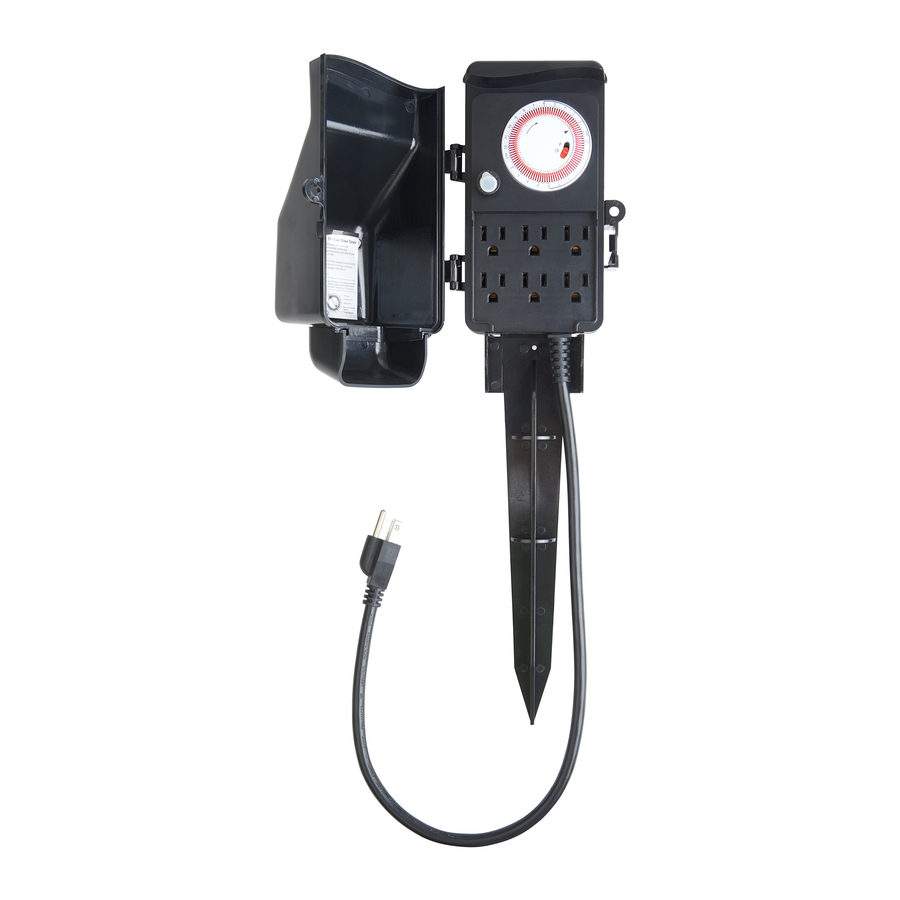

Parçalar ve Kontroller

Başlangıç

Altı prizin tamamı Dış Mekan Kazık Zamanlayıcı tarafından kontrol edilir.
Dış Mekan Kazık Zamanlayıcı, lambalarınızı/cihazlarınızı her 15 dakikada bir AÇIK/KAPALI konuma getirmenizi sağlayan 96 Segment Pimi ile birlikte gelir. Her segmentin konumu, seçilen zaman dilimi boyunca lambaların/cihazların AÇIK veya KAPALI olup olmadığını belirler.

AÇMA/KAPAMA Zamanlarını Programlama

İstenen AÇIK zamanlarına karşılık gelen segment pimlerini kadranın çevresine doğru hareket ettirin.
İstenen KAPALI zamanlarına karşılık gelen segment pimlerini kadranın merkezine doğru hareket ettirin.
Ok günün şu anki saatini (AM veya PM) gösterene kadar kadranı saat yönünde bir veya daha fazla tam tur çevirin.
Lambaları/cihazları açın.
Lambaları/cihazları zamanlayıcı prizlerine takın. Prizleri nemden korumak için Dış Mekan Kazık Zamanlayıcı kapağını kapatın ve mandalını kilitleyin. Dış mekanda kullanılıyorsa, Zamanlayıcı Güç Kablosunu ıslak yerler için uygun olan GFCI korumalı prize takın.
Çalışma modlarını "Always ON" (Her Zaman Açık) veya "Timer Mode" (Zamanlayıcı Modu) olarak seçmek için "Manual Override Switch" (Manuel Geçersiz Kılma Anahtarı)'nı kullanın. "Always ON" (Her Zaman Açık) konumu, Dış Mekan Kazık Zamanlayıcı'ya takılı tüm lambaları/cihazları açar. Saat simgesiyle gösterilen "Timer Mode" (Zamanlayıcı Modu) konumu, lambaları/cihazları istenen programlanmış zamanlarda AÇAR/KAPATIR.
Güç kesintisi durumunda Dış Mekan Kazık Zamanlayıcı'yı sıfırlayın (Adım 3).

Devre Kesici

Aşırı yüklenmiş veya kısa devre yapmış bir devre durumunda, Dış Mekan Kazık Zamanlayıcı, lambalara/cihazlara giden gücü kesmek için bir Devre Kesici ile donatılmıştır. Dış Mekan Kazık Zamanlayıcı düzgün çalışmıyorsa, Devre Kesici etkinleştirilmiş olabilir. Sıfırlamak için:

Dış Mekan Kazık Zamanlayıcı'yı güç kaynağından çıkarın.
Lambaların/cihazların toplam yükünün Dış Mekan Kazık Zamanlayıcı'nın nominal kapasitesini aşmadığından emin olun. Aşıyorsa, elektrik yükü belirtilen sınırlar içinde olana kadar öğelerin bağlantısını kesin.
Sıfırlamak için Devre Kesici düğmesine basın. Dış Mekan Kazık Zamanlayıcı'yı tekrar prize takın ve "Manual Override Switch" (Manuel Geçersiz Kılma Anahtarı)'nı AÇIK konuma getirerek test edin. Yük düzgün çalışıyorsa "Timer Mode" (Zamanlayıcı Modu)'na geri dönün.

Duvara Montaj

Dış Mekan Kazık Zamanlayıcı dış duvara veya direğe monte edilmişse, yerden en az 3 fit yukarıda ve ıslak yerler için uygun bir elektrik prizine takılabilecek kadar yakın olmalıdır.
Dış Mekan Kazık Zamanlayıcı'nın alt kısmının konumunun 6" üzerinde yatay bir çizgi boyunca iki adet 3/4" #6 vidayı (ayrı satılır) 1-7/8" aralıklarla sürün. Vida başlarını montaj yüzeyinin 1/4" üzerinde bırakın.
Anahtar deliği yuvalarını vidaların üzerine yerleştirin ve yerine kilitlemek için Dış Mekan Kazık Zamanlayıcı'yı aşağı doğru itin.

Kazık Montajı

Kazık üzerindeki dört tırnağı zamanlayıcının arkasındaki dört delikle hizalayın. Tırnakları aşağı, ardından yukarı doğru, yerine kilitlenene kadar itin.
Kazık, kazık üzerindeki alt yuvarlak Bariyer'e kadar toprağa sokulmalıdır. Kazığı toprağa çakmak için çekiç veya başka bir nesne kullanmayın.

Mandal Kapağı

Dış Mekan Kazık Zamanlayıcı kapısı yaylıdır ve otomatik olarak kapanır. Prizlere takılı kablolar kapağın kapanmasını engelliyorsa, kapağı ve zamanlayıcının arka tarafını menteşelerin zıt tarafında hafifçe kavrayın. Kapı mandalı yerine oturana kadar sıkın. Dış Mekan Kazık Zamanlayıcı, kablolarla veya kadranla oynamayı engellemek için kilitlenebilir. Sadece Kapağı kapatın ve Kapağın ve Zamanlayıcı Tabanının üzerindeki halkadan kilidi (ayrı satılır) geçirin.

Yangın veya Şok Riski

Uyarılara uyulmaması yangına, aletlerin hasar görmesine veya ölümcül şoka neden olabilir.
Bu ürün, çit budama makineleri, ot biçme makineleri ve çim biçme makineleri gibi elektrikli el aletleriyle kullanılmak üzere tasarlanmamıştır. Çim ekipmanlarını kullanırken dikkatli olun – kablo çim ve yaprakların içine kolayca karışır.
Kapağı daima kapatın.
Değiştirmeyin, eklemeyin veya onarmayın. Hasar görürse atın.
Çocuklardan uzak tutun.
Kullanmadan önce Güç Kablosunu tamamen uzatın.
Dış Mekan Kazık Zamanlayıcı'yı ısıtıcılar veya benzeri cihazlarla kullanmayın.
Lambaların/cihazların fişlerinin Dış Mekan Kazık Zamanlayıcı'nın prizlerine tam olarak takıldığından daima emin olun.
Dış Mekan Kazık Zamanlayıcı'yı temizlemek için, duvar prizinden çıkarın ve kuru bir bezle silin.
Uzatma kablosu veya cihazlarla kullanırken, bunların değerini veya 15 amperi aşmayın (akkor lambalar için 10 amper).

YANGIN VEYA ŞOK RİSKİ. KALICI KURULUM İÇİN DEĞİLDİR. SADECE NOEL AĞACI VEYA DİĞER MEVSİMSEL AYDINLATMA ÜRÜNLERİ İÇİN MAKSİMUM TOPLAM 10 AMPER İLE KULLANIN. BU ÜRÜNÜ 90 GÜNDEN UZUN SÜRE KURMAYIN VEYA KULLANMAYIN.
UZUN SÜRE (90 GÜNDEN FAZLA) DIŞ MEKAN KULLANIMINA UYGUN BİR KABLO SETİ KULLANIYORSANIZ, GÜCE İHTİYAÇ DUYULAN ALANDA YIL BOYU KULLANIMA UYGUN KALICI BİR DIŞ MEKAN PRİZİNİN KABLO BAĞLANTISINI YAPMAYI DÜŞÜNÜN. KALICI KABLOLAMANIN DOĞRU KURULUMU İÇİN LÜTFEN LİSANSLI BİR ELEKTRİKÇİYE BAŞVURUN. AMPER DEĞERİ İLE İŞARETLENMEMİŞ NOEL AĞACI VEYA MEVSİMSEL AYDINLATMA ÜRÜNLERİ KULLANIYORSANIZ, BU ZAMANLAYICIYA 85'TEN FAZLA VİDALI LAMBA (C7 VEYA C9) VEYA CÜCE (İÇE İTME) LAMBALI 10 DİZİ BAĞLAMAYIN.

UZATMA KABLOSU KULLANILDIĞINDA, DIŞ MEKAN KULLANIMINA UYGUN 3/14 VEYA 3/12 GAUGE KABLO GEREKLİDİR.
UZATMA KABLOSUNUN MAKSİMUM UZUNLUĞU 50 FEET'İ GEÇEMEZ.
ISLAK KONUMLAR VE DOĞRUDAN YAĞMURA MARUZ KALMA İÇİN UYGUNDUR, SUYA BATIRMA İÇİN DEĞİLDİR. KULLANILMADIĞINDA KURU BİR YERDE SAKLAYIN.

Sınırlı Bir Yıllık Garanti

AmerTac, bu ürünün satın alma tarihinden itibaren bir yıl süreyle malzeme ve işçilik açısından kusursuz olduğunu garanti eder. AmerTac'ın yükümlülükleri, herhangi bir kusurlu birimi onarmak veya değiştirmekle sınırlıdır ve yalnızca bu tür birimler satın alma tarihinden itibaren bir yıl içinde AmerTac, 250 Boulder Drive, Breinigsville, PA 18031'e iade edilirse geçerlidir. Hasar yanlış kullanımdan veya yanlış kurulumdan kaynaklanıyorsa garanti geçersizdir. Hiçbir durumda AmerTac, bu ürünle ilgili olarak ortaya çıkan dolaylı veya arızi zararlardan sorumlu olmayacaktır.
