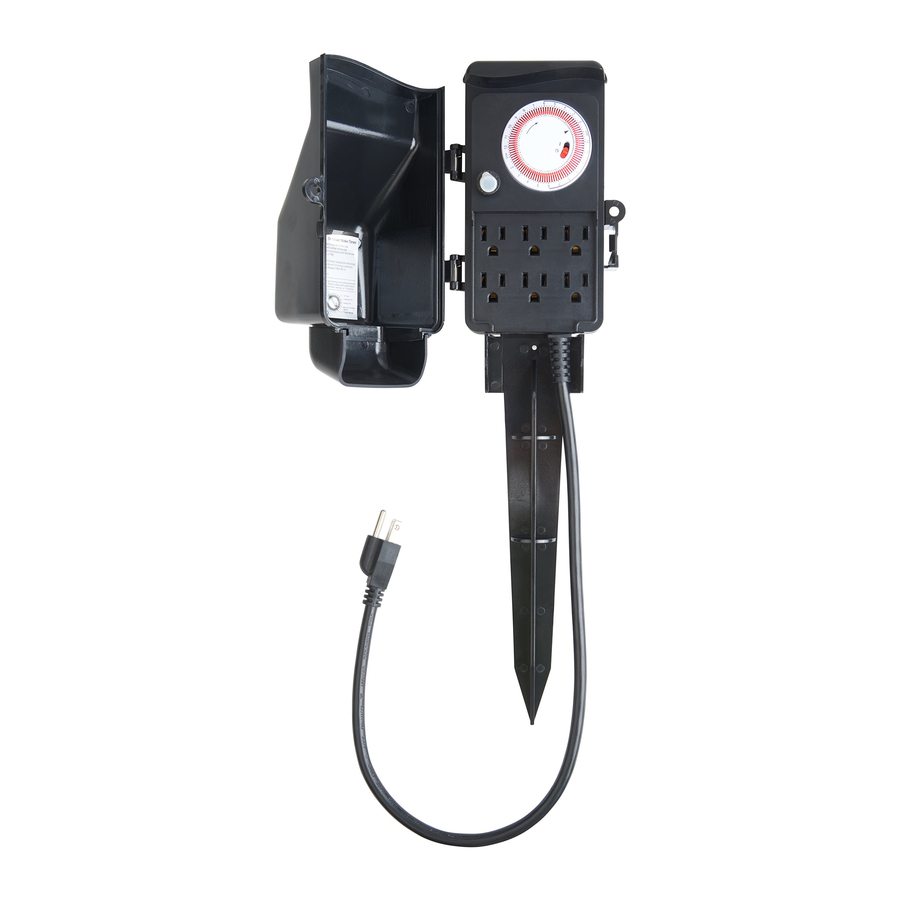

Osat ja säätimet

Aloittaminen

Kaikkia kuutta pistorasiaa ohjataan Outdoor Stake Timer -ajastimella.
Outdoor Stake Timer -ajastimen mukana tulee 96 segmenttitappia, joiden avulla voit kytkeä lamppusi/laitteesi päälle/pois päältä 15 minuutin välein. Jokaisen segmentin sijainti määrittää, ovatko lamput/laitteet päällä vai pois päältä valitun ajanjakson aikana.

Päälle/pois-aikojen ohjelmointi

Siirrä haluttuja päälle-aikoja vastaavat segmenttitapit kellotaulun kehää kohti.
Siirrä haluttuja pois päältä -aikoja vastaavat segmenttitapit kellotaulun keskustaa kohti.
Kierrä kellotaulua myötäpäivään yksi tai useampi täysi kierros, kunnes nuoli osoittaa nykyistä kellonaikaa (AM tai PM).
Kytke lamput/laitteet päälle.
Kytke lamput/laitteet ajastimen pistorasioihin. Sulje ja lukitse Outdoor Stake Timer -ajastimen kansi suojataksesi pistorasioita kosteudelta. Jos käytät ulkona, kytke Timer Power Cord GFCI-suojattuun pistorasiaan, joka soveltuu kosteisiin tiloihin.
Käytä Manual Override Switch -ohituskytkintä valitaksesi Always ON (aina päällä) tai Timer Mode (ajastintila) -toimintatilat. Always ON -asento kytkee kaikki Outdoor Stake Timer -ajastimeen kytketyt lamput/laitteet päälle. Timer Mode -asento, jota osoittaa kellokuvake, kytkee lamput/laitteet päälle/pois päältä haluttuina ohjelmoituina aikoina.
Nollaa Outdoor Stake Timer -ajastin sähkökatkon sattuessa (vaihe 3).

Katkaisija

Ylikuormitetun tai oikosulun sattuessa Outdoor Stake Timer -ajastin on varustettu Circuit Breaker -katkaisijalla, joka katkaisee virran lampuista/laitteista. Jos Outdoor Stake Timer -ajastin ei toimi oikein, Circuit Breaker -katkaisija on saattanut aktivoitua. Nollaa:

Irrota Outdoor Stake Timer -ajastin virtalähteestä.
Varmista, että lamppujen/laitteiden yhteenlaskettu kuorma ei ylitä Outdoor Stake Timer -ajastimen nimelliskapasiteettia. Jos näin on, irrota laitteita, kunnes sähkökuorma on määrättyjen rajojen sisällä.
Paina Circuit Breaker -painiketta nollataksesi. Kytke Outdoor Stake Timer -ajastin takaisin pistorasiaan ja testaa kytkemällä Manual Override Switch (manuaalinen ohituskytkin) asentoon ON (päällä). Palaa Timer Mode (ajastintila) -tilaan, jos kuorma toimii oikein.

Seinäasennus

Jos Outdoor Stake Timer -ajastin asennetaan ulkoseinään tai pylvääseen, sen on oltava vähintään 3 jalkaa maanpinnan yläpuolella ja riittävän lähellä, jotta se voidaan kytkeä kosteisiin tiloihin soveltuvaan pistorasiaan.
Aja kaksi 3/4" #6 ruuvia (myydään erikseen) 1-7/8" etäisyydelle toisistaan vaakasuoraa linjaa pitkin 6" Outdoor Stake Timer -ajastimen pohjan sijainnin yläpuolella. Jätä ruuvinkannat 1/4" asennuspinnan yläpuolelle.
Aseta avaimenreikäaukot ruuvien päälle ja työnnä Outdoor Stake Timer -ajastin alas lukitaksesi sen paikalleen.

Maakiinnitys

Kohdista neljä tappia maapiikissä ajastimen takana olevien neljän reiän kanssa. Työnnä tapit alas ja sitten ylös, kunnes ne lukittuvat paikalleen.
Maapiikki tulee työntää maahan, kunnes maapiikin alempi pyöreä Barrier (este) on maassa. Älä käytä vasaraa tai muuta esinettä maapiikin maahan lyömiseen.

Lukittava kansi

Outdoor Stake Timer -ajastimen ovi on jousikuormitteinen ja sulkeutuu automaattisesti. Jos pistorasioihin kytketyt johdot estävät oven sulkeutumisen, tartu varovasti oveen ja ajastimen takaosaan saranoiden vastakkaisella puolella. Purista, kunnes oven lukko kytkeytyy. Outdoor Stake Timer -ajastimen voi lukita estämään johtojen tai kellotaulun peukalointia. Sulje vain kansi ja aseta lukko (myydään erikseen) kannen ja ajastimen pohjan silmukan läpi.

Tulipalon tai sähköiskun vaara

Varoitusten huomiotta jättäminen voi johtaa tulipaloon, työkalujen vaurioitumiseen tai aiheuttaa kuolemaan johtavan sähköiskun.
Tätä tuotetta ei ole tarkoitettu käytettäväksi sähkötyökalujen, kuten pensasleikkureiden, trimmerien ja ruohonleikkureiden kanssa. Ole varovainen käyttäessäsi ruohonleikkureita – johto sulautuu helposti ruohoon ja lehtineulasten joukkoon.
Sulje aina kansi.
Älä muokkaa, jatka tai korjaa. Hävitä, jos se on vaurioitunut.
Pidä poissa lasten ulottuvilta.
Vedä virtajohto kokonaan ulos ennen käyttöä.
Älä käytä Outdoor Stake Timer -ajastinta lämmittimien tai vastaavien laitteiden kanssa.
Varmista aina, että lamppujen/laitteiden pistokkeet on työnnetty kokonaan Outdoor Stake Timer -ajastimen pistorasioihin.
Puhdista Outdoor Stake Timer -ajastin irrottamalla se pistorasiasta ja pyyhkimällä kuivalla liinalla.
Kun käytät jatkojohtoa tai laitteita, älä ylitä niiden nimellisarvoa tai 15 ampeeria. (10 ampeeria hehkulampuille)

TULIPALON TAI SÄHKÖISKUN VAARA. EI PYSYVÄÄN ASENNUKSEEN. KÄYTÄ VAIN YHTEENSÄ ENINTÄÄN 10 AMPEERIA JOULUKUUSSA TAI MUISSA KAUSILUONTEISSA VALAISTUSTUOTTEISSA. ÄLÄ ASENNA TAI KÄYTÄ TÄTÄ TUOTETTA YLI 90 PÄIVÄN AJAN.
JOS KÄYTÄT ULKOKÄYTTÖÖN TARKOITETTUA JOHTOSARJAA PITKÄÄN (YLI 90 PÄIVÄÄ), HARKITSE PYSYVÄN ULKOKÄYTTÖÖN TARKOITETUN PISTORASIAN KIINTEÄÄ JOHDOTUSTA ALUEELLE, JOSSA VIRTAA TARVITAAN. OTA YHTEYTTÄ VALTUUTETTUUN SÄHKÖASENTAJAAAN PYSYVÄN JOHDOTUKSEN OIKEAA ASENNUSTA VARTEN. JOS KÄYTÄT JOULUKUUSSA TAI KAUSILUONTEISIA VALAISTUSTUOTTEITA, JOITA EI OLE MERKITTY AMPEERILUOKITUKSELLA, KYTKE TÄHÄN AJASTIMEEN ENINTÄÄN 85 RUUVIPOHJAISTA LAMPUA (C7 TAI C9) TAI 10 NARUA, JOISSA ON PIENIÄ (TYÖNNÄ SISÄÄN) LAMPUJA.

JATKOJOHTOA KÄYTETTÄESSÄ TARVITAAN ULKOKÄYTTÖÖN SOPIVA 3/14 TAI 3/12 MITTAJOHTO.
JATKOJOHDON ENIMMÄISPITUUS EI SAA YLITTÄÄ 50 JALKAA.
SOPII KOSTEISIIN TILOIHIN JA SUORAAN ALTTIINA SATEELLE, EI VESIUPOTUKSEEN. SÄILYTÄ KUIVASSA PAIKASSA, KUN SITÄ EI KÄYTETÄ.

Rajoitettu yhden vuoden takuu

AmerTac takaa, että tässä tuotteessa ei ole materiaali- ja valmistusvirheitä yhden vuoden ajan ostopäivästä. AmerTacin velvollisuudet rajoittuvat viallisen yksikön korjaamiseen tai vaihtamiseen, ja ne ovat voimassa vain, jos tällaiset yksiköt palautetaan yhden vuoden kuluessa ostopäivästä AmerTacille, 250 Boulder Drive, Breinigsville, PA 18031. Takuu raukeaa, jos vahinko johtuu väärinkäytöstä tai virheellisestä asennuksesta. AmerTac ei missään tapauksessa ole vastuussa välillisistä tai satunnaisista vahingoista, jotka liittyvät millään tavalla tähän tuotteeseen.
