WESTEK TM16DOLB - Upute za programabilni vanjski vremenski prekidač za teške uvjete rada

Sadržaj

1 Dijelovi i kontrole
2 Početak rada
3 Programiranje vremena uključivanja/isključivanja
4 Prekidač
5 Montaža na zid
6 Montaža na kolac
7 Poklopac sa zasunom
8 Ograničeno jednogodišnje jamstvo
9 Specifikacije
10 Reference
11 Preuzmi priručnik
12 Na drugim jezicima

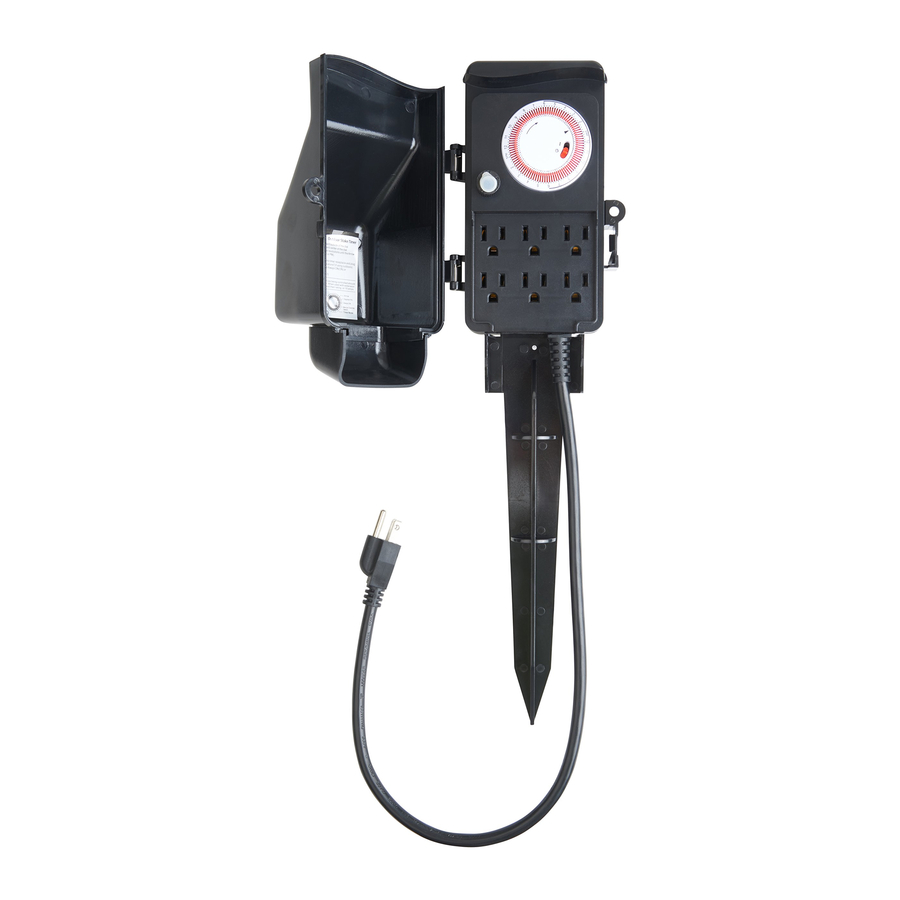

Dijelovi i kontrole

Početak rada

Sve šest utičnica kontrolira vanjski vremenski prekidač.
Vanjski vremenski prekidač dolazi s 96 segmentnih iglica koje vam omogućuju uključivanje/isključivanje svjetiljki/uređaja svakih 15 minuta. Položaj svakog segmenta određuje jesu li svjetiljke/uređaji uključeni ili isključeni tijekom odabranog vremenskog razdoblja.

Programiranje vremena uključivanja/isključivanja

Pomaknite segmentne iglice koje odgovaraju željenim vremenima uključivanja prema obodu brojčanika.
Pomaknite segmentne iglice koje odgovaraju željenim vremenima isključivanja prema središtu brojčanika.
Okrenite brojčanik u smjeru kazaljke na satu jedan ili više punih okretaja dok strelica ne pokazuje na trenutno doba dana (AM ili PM).
Uključite svjetiljke/uređaje.
Uključite svjetiljke/uređaje u utičnice vremenskog prekidača. Zatvorite i zaključajte poklopac vanjskog vremenskog prekidača kako biste zaštitili utičnice od vlage. Ako koristite na otvorenom, uključite kabel za napajanje vremenskog prekidača u utičnicu zaštićenu GFCI, prikladnu za vlažne lokacije.
Koristite ručni prekidač (Manual Override Switch) za odabir načina rada "Always ON" (uvijek uključeno) ili "Timer Mode" (način rada s vremenskim prekidačem). Položaj "Always ON" (uvijek uključeno) uključuje sve svjetiljke/uređaje priključene u vanjski vremenski prekidač. Položaj "Timer Mode" (način rada s vremenskim prekidačem), označen ikonom sata, uključuje/isključuje svjetiljke/uređaje u željeno programirano vrijeme.
Resetirajte vanjski vremenski prekidač u slučaju nestanka struje (korak 3).

Prekidač

U slučaju preopterećenog ili kratkog spoja, vanjski vremenski prekidač opremljen je prekidačem za isključivanje napajanja svjetiljki/uređaja. Ako vanjski vremenski prekidač ne radi ispravno, prekidač je možda aktiviran. Za resetiranje:

Isključite vanjski vremenski prekidač iz izvora napajanja.
Provjerite je li kombinirano opterećenje svjetiljki/uređaja ne prelazi nazivni kapacitet vanjskog vremenskog prekidača. Ako je tako, isključite stavke dok električno opterećenje ne bude unutar propisanih granica.
Pritisnite gumb prekidača za resetiranje. Ponovno uključite vanjski vremenski prekidač u utičnicu i testirajte ga okretanjem ručnog prekidača (Manual Override Switch) na "ON" (uključeno). Vratite se u "Timer Mode" (način rada s vremenskim prekidačem) ako opterećenje radi ispravno.

Montaža na zid

Ako je vanjski vremenski prekidač montiran na vanjski zid ili stup, mora biti najmanje 3 stope iznad tla i dovoljno blizu da se uključi u električnu utičnicu prikladnu za vlažne lokacije.
Uvrnite dva vijka 3/4" #6 (prodaju se zasebno) 1-7/8" jedan od drugog duž vodoravne linije 6" iznad mjesta dna vanjskog vremenskog prekidača. Ostavite glave vijaka 1/4" iznad površine za montažu.
Postavite rupe za ključanice preko vijaka i gurnite vanjski vremenski prekidač prema dolje da se zaključa na mjesto.

Montaža na kolac

Poravnajte četiri jezička na kolcu s četiri rupe na stražnjoj strani timera. Gurnite jezičke prema dolje, a zatim prema gore, dok se ne zaključa na mjesto.
Kolac treba umetnuti u zemlju do donje okrugle barijere na kolcu. Nemojte koristiti čekić ili drugi predmet za zabijanje kolca u zemlju.

Poklopac sa zasunom

Vrata vanjskog vremenskog prekidača su opružna i automatski će se zatvoriti. Ako kabel(i) priključeni u utičnice sprječavaju zatvaranje vrata, nježno uhvatite vrata i stražnju stranu timera na suprotnoj strani šarki. Stisnite dok se zasun vrata ne uključi. Vanjski vremenski prekidač može se zaključati kako bi se spriječilo neovlašteno korištenje kabela ili brojčanika. Jednostavno zatvorite poklopac i umetnite bravu (prodaje se zasebno) kroz petlju na poklopcu i bazi timera.

Opasnost od požara ili udara

Ne poštivanje upozorenja može rezultirati požarom, oštećenjem alata ili uzrokovati smrtonosni udar.
Ovaj proizvod nije namijenjen za upotrebu s električnim alatima kao što su trimeri za živicu, trimeri za travu i kosilice za travu. Budite oprezni pri rukovanju opremom za travnjake – kabel se lako stapa s travom i lišćem.
Uvijek zatvorite poklopac.
Nemojte modificirati, spajati ili popravljati. Odbacite ako je oštećen.
Držite podalje od djece.
Potpuno izvucite kabel za napajanje prije uporabe.
Nemojte koristiti vanjski vremenski prekidač s grijačima ili sličnim uređajima.
Uvijek provjerite jesu li utikači svjetiljki/uređaja potpuno umetnuti u utičnice vanjskog vremenskog prekidača.
Za čišćenje vanjskog vremenskog prekidača, isključite ga iz zidne utičnice i obrišite suhom krpom.
Kada koristite s produžnim kabelom ili uređajima, nemojte prekoračiti njihovu ocjenu ili 15 ampera. (10 ampera za žarulje sa žarnom niti)

OPASNOST OD POŽARA ILI UDARA. NIJE ZA TRAJNU UGRADNJU. KORISTITE SAMO S UKUPNO MAKSIMALNO 10 AMPERA ZA BOŽIĆNO DRVCE ILI DRUGE SEZONSKE RASVJETNE PROIZVODE. NEMOJTE UGRADITI ILI KORISTITI OVAJ PROIZVOD DULJE OD 90 DANA.
AKO KORISTITE KOMPLET KABELA ZA VANJSKU UPOTREBU DULJE VRIJEME (VIŠE OD 90 DANA), RAZMOTRITE TRAJNO OŽIČENJE VANJSKE UTIČNICE OCIJENJENE ZA CJELOGODIŠNJU UPOTREBU U PODRUČJU GDJE JE POTREBNA STRUJA. MOLIMO KONTAKTIRAJTE OVLAŠTENOG ELEKTRIČARA ZA ISPRAVNU UGRADNJU TRAJNOG OŽIČENJA. AKO KORISTITE BOŽIĆNO DRVCE ILI SEZONSKE RASVJETNE PROIZVODE KOJI NISU OZNAČENI AMPERSKOM VRIJEDNOŠĆU, NEMOJTE PRIKLJUČIVATI VIŠE OD 85 ŽARULJA S NAVOJEM (C7 ILI C9) ILI 10 NIZOVA S MINIJATURNIM (UTISNIM) ŽARULJAMA NA OVAJ TIMER.

KADA SE KORISTI PRODUŽNI KABEL, POTREBAN JE KABEL 3/14 ILI 3/12 MJERAČA PRIKLADAN ZA VANJSKU UPOTREBU.
MAKSIMALNA DULJINA PRODUŽNOG KABELA NE SMIJE PRELAZITI 50 STOPA.
PRIKLADNO ZA VLAŽNE LOKACIJE I IZRAVNO IZLAGANJE KIŠI, NIJE ZA URANJANJE U VODU. ČUVAJTE NA SUHOM MJESTU KADA SE NE KORISTI.

Ograničeno jednogodišnje jamstvo

AmerTac jamči da ovaj proizvod nema nedostataka u materijalu i izradi u razdoblju od jedne godine od datuma kupnje. Obveze tvrtke AmerTac ograničene su na popravak ili zamjenu bilo koje neispravne jedinice i vrijede samo ako se takve jedinice vrate u roku od jedne godine od datuma kupnje tvrtki AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. Jamstvo ne vrijedi ako je šteta uzrokovana zlouporabom ili nepravilnom instalacijom. Ni u kojem slučaju AmerTac neće biti odgovoran za posljedične ili slučajne štete koje se na bilo koji način odnose na ovaj proizvod.
