WESTEK TM16DOLB - Manuale del Temporizzatore a Picchetto Programmabile Robusto da Esterno

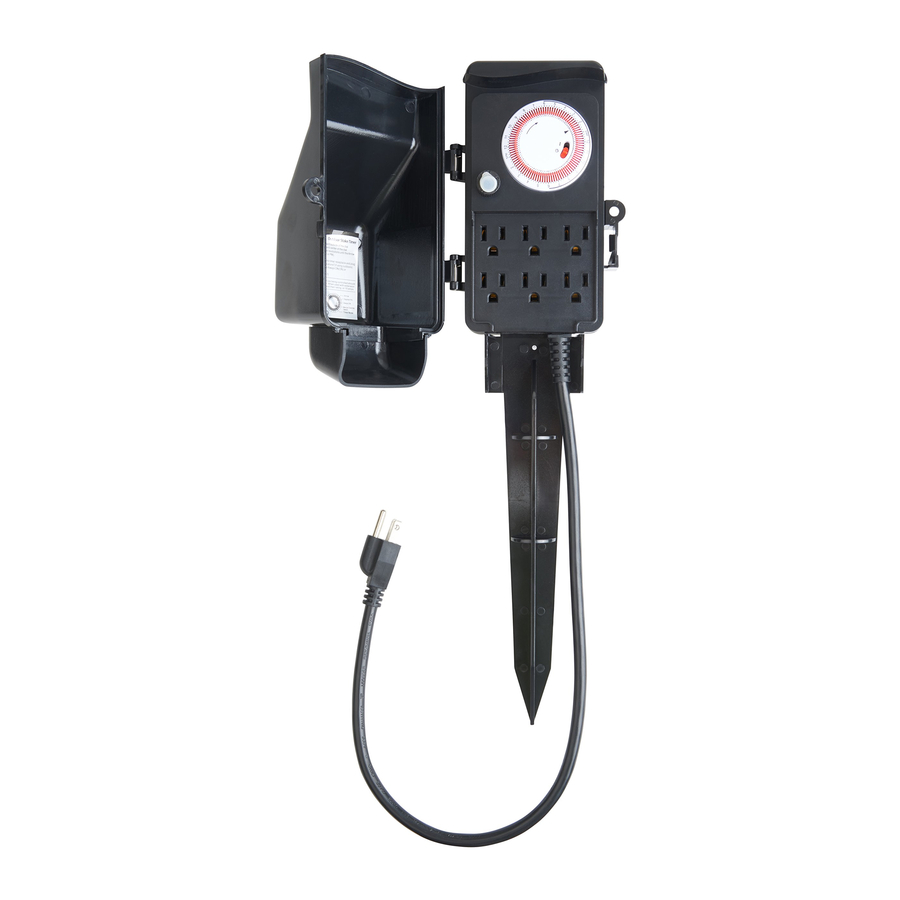

Componenti e Controlli

Per iniziare

1. Tutte le sei prese sono controllate dal Temporizzatore a Picchetto da Esterno.
2. Il Temporizzatore a Picchetto da Esterno è dotato di 96 Perni di Segmento che consentono di accendere/spegnere le lampade/gli apparecchi ogni 15 minuti. Il posizionamento di ogni segmento determina se le lampade/gli apparecchi sono ACCESI o SPENTI durante il periodo di tempo selezionato.

Programmazione degli orari di ACCENSIONE/SPEGNIMENTO

1. Spostare i perni di segmento corrispondenti agli orari di ACCENSIONE desiderati verso il perimetro del quadrante.
2. Spostare i perni di segmento corrispondenti agli orari di SPEGNIMENTO desiderati verso il centro del quadrante.
3. Ruotare il quadrante in senso orario per una o più rivoluzioni complete fino a quando la freccia non indica l'ora attuale del giorno (AM o PM).
4. Accendere le lampade/gli apparecchi.
5. Collegare le lampade/gli apparecchi alle prese del temporizzatore. Chiudere e bloccare il coperchio del Temporizzatore a Picchetto da Esterno per proteggere le prese dall'umidità. Se si utilizza all'esterno, collegare il Cavo di Alimentazione del Temporizzatore a una presa protetta da GFCI, adatta per luoghi umidi.
6. Utilizzare l'Interruttore di Esclusione Manuale per selezionare le modalità operative Always ON (Sempre ACCESO) o Timer Mode (Modalità Temporizzatore). La posizione Always ON (Sempre ACCESO) accende tutte le lampade/gli apparecchi collegati al Temporizzatore a Picchetto da Esterno. La posizione Timer Mode (Modalità Temporizzatore), indicata dall'icona dell'orologio, accende/spegne le lampade/gli apparecchi agli orari programmati desiderati.
7. Resettare il Temporizzatore a Picchetto da Esterno in caso di interruzione di corrente (Passo 3).

Interruttore Automatico

In caso di circuito sovraccarico o in cortocircuito, il Temporizzatore a Picchetto da Esterno è dotato di un Interruttore Automatico per interrompere l'alimentazione a lampade/apparecchi. Se il Temporizzatore a Picchetto da Esterno non funziona correttamente, l'Interruttore Automatico potrebbe essere stato attivato. Per resettare:

1. Scollegare il Temporizzatore a Picchetto da Esterno dalla fonte di alimentazione.
2. Verificare che il carico combinato di lampade/apparecchi non superi la capacità nominale del Temporizzatore a Picchetto da Esterno. In tal caso, scollegare gli elementi fino a quando il carico elettrico non rientra nei limiti prescritti.
3. Premere il pulsante dell'Interruttore Automatico per resettare. Ricollegare il Temporizzatore a Picchetto da Esterno alla presa e testare ruotando l'Interruttore di Esclusione Manuale su ON (ACCESO). Tornare a Timer Mode (Modalità Temporizzatore) se il carico funziona correttamente.

Montaggio a Parete

1. Se il Temporizzatore a Picchetto da Esterno è montato su una parete esterna o un palo, deve trovarsi ad almeno 3 piedi dal suolo e sufficientemente vicino per essere collegato a una presa elettrica adatta a luoghi umidi.
2. Avvitare due viti da 3/4" #6 (vendute separatamente) a 1-7/8" di distanza l'una dall'altra lungo una linea orizzontale 6" sopra la posizione della base del Temporizzatore a Picchetto da Esterno. Lasciare le teste delle viti a 1/4" sopra la superficie di montaggio.

3. Posizionare gli slot a buco di serratura sopra le viti e spingere il Temporizzatore a Picchetto da Esterno verso il basso per bloccarlo in posizione.

Montaggio a Picchetto

1. Allineare i quattro perni sul picchetto con i quattro fori sul retro del temporizzatore. Spingere i perni verso il basso, quindi verso l'alto, finché non si bloccano in posizione.

2. Il picchetto deve essere inserito nel terreno fino alla Barriera rotonda inferiore sul picchetto. Non usare martelli o altri oggetti per conficcare il picchetto nel terreno.


Coperchio a Chiusura

Lo sportello del Temporizzatore a Picchetto da Esterno è a molla e si chiuderà automaticamente. Se i cavi collegati alle prese impediscono la chiusura dello sportello, afferrare delicatamente lo sportello e la parte posteriore del temporizzatore sul lato opposto delle cerniere. Stringere finché il fermo dello sportello non si innesta. Il Temporizzatore a Picchetto da Esterno può essere bloccato per scoraggiare la manomissione dei cavi o del quadrante. È sufficiente chiudere il Coperchio e inserire il lucchetto (venduto separatamente) attraverso l'anello sul Coperchio e sulla Base del Temporizzatore.

Rischio di Incendio o Scossa Elettrica

• L'inosservanza delle precauzioni potrebbe causare incendi, danni agli strumenti o scosse fatali.
• Questo prodotto non è destinato all'uso con utensili elettrici come tagliasiepi, decespugliatori e tosaerba. Usare cautela durante l'utilizzo di attrezzature da giardino – il cavo si mimetizza facilmente nell'erba e nel fogliame.
• Chiudere sempre il Coperchio.
• Non modificare, giuntare o riparare. Eliminare se danneggiato.
• Tenere lontano dai bambini.
• Estendere completamente il Cavo di Alimentazione prima dell'uso.
• Non utilizzare il Temporizzatore a Picchetto da Esterno con stufe o apparecchi simili.
• Assicurarsi sempre che le spine di lampade/apparecchi siano completamente inserite nelle prese del Temporizzatore a Picchetto da Esterno.
• Per pulire il Temporizzatore a Picchetto da Esterno, scollegarlo dalla presa a muro e pulire con un panno asciutto.
• Quando si utilizza con prolunghe o dispositivi, non superare la loro portata nominale o 15 ampere. (10 ampere per lampade a incandescenza)

RISCHIO DI INCENDIO O SCOSSE ELETTRICHE. NON PER INSTALLAZIONE PERMANENTE. UTILIZZARE SOLO CON UN TOTALE MASSIMO DI 10 AMPERE PER ALBERI DI NATALE O ALTRI PRODOTTI DI ILLUMINAZIONE STAGIONALE. NON INSTALLARE O UTILIZZARE QUESTO PRODOTTO PER UN PERIODO SUPERIORE A 90 GIORNI.
SE SI UTILIZZA UN CAVO DI PROLUNGA PER ESTERNI PER UN PERIODO DI TEMPO PROLUNGATO (MAGGIORE DI 90 GIORNI), SI PREGA DI CONSIDERARE IL CABLAGGIO FISSO DI UNA PRESA PER ESTERNI PERMANENTE VALUTATA PER UN USO ANNUALE NELL'AREA DOVE È NECESSARIA L'ALIMENTAZIONE. SI PREGA DI CONTATTARE UN ELETTRICISTA AUTORIZZATO PER L'INSTALLAZIONE CORRETTA DEL CABLAGGIO PERMANENTE. SE SI UTILIZZANO ALBERI DI NATALE O PRODOTTI DI ILLUMINAZIONE STAGIONALE NON CONTRASSEGNATI CON UNA VALUTAZIONE IN AMPERE, COLLEGARE NON PIÙ DI 85 LAMPADE A VITE (C7 O C9) O 10 CATENE CON LAMPADE MINIATURE (A INNESTO) A QUESTO TEMPORIZZATORE.

• QUANDO SI UTILIZZA UNA PROLUNGA, È RICHIESTO UN CAVO DA 3/14 O 3/12 AWG ADATTO PER USO ESTERNO.
• LA LUNGHEZZA MASSIMA DELLA PROLUNGA NON PUÒ SUPERARE I 50 PIEDI.
• ADATTO PER LUOGHI UMIDI E ESPOSIZIONE DIRETTA ALLA PIOGGIA, NON PER IMMERSIONE IN ACQUA. CONSERVARE IN UN LUOGO ASCIUTTO QUANDO NON IN USO.

Garanzia Limitata di Un Anno

AmerTac garantisce che questo prodotto è esente da difetti di materiale e fabbricazione per un periodo di un anno dalla data di acquisto. Gli obblighi di AmerTac sono limitati alla riparazione o sostituzione di qualsiasi unità difettosa e sono effettivi solo se tali unità vengono restituite entro un anno dalla data di acquisto ad AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. La garanzia è nulla se il danno è dovuto a uso improprio o installazione non corretta. In nessun caso AmerTac sarà responsabile per danni consequenziali o incidentali relativi in qualsiasi modo a questo prodotto.

Specifiche Tecniche

Model TM16DOLB
120V~, 60 HZ
10 amp (1200 W)Tungsten
15 amp (1800 W) Resistive
Interruttore orario di Tipo 1.C per controllo a cavo in linea

Domande? 201.661.9944
©2010 AmerTac
250 Boulder Drive
Breinigsville, PA 18031
www.amertac.com
Fabbricato in Cina
