WESTEK TM16DOLB - Manuel de la minuterie extérieure à piquet programmable robuste

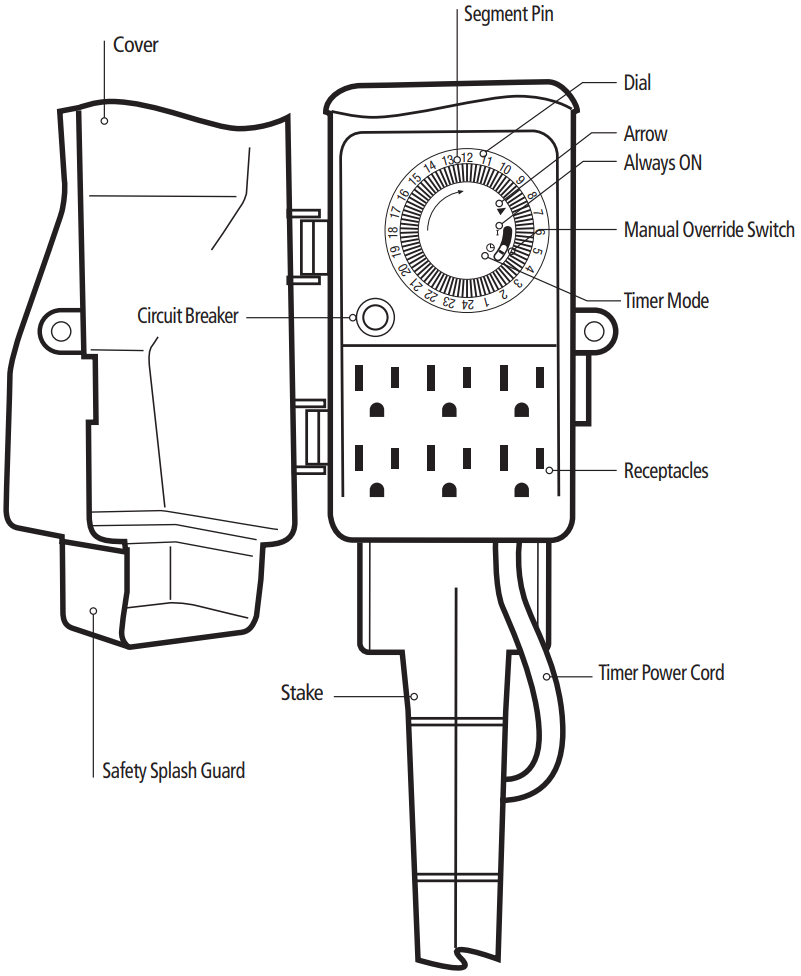

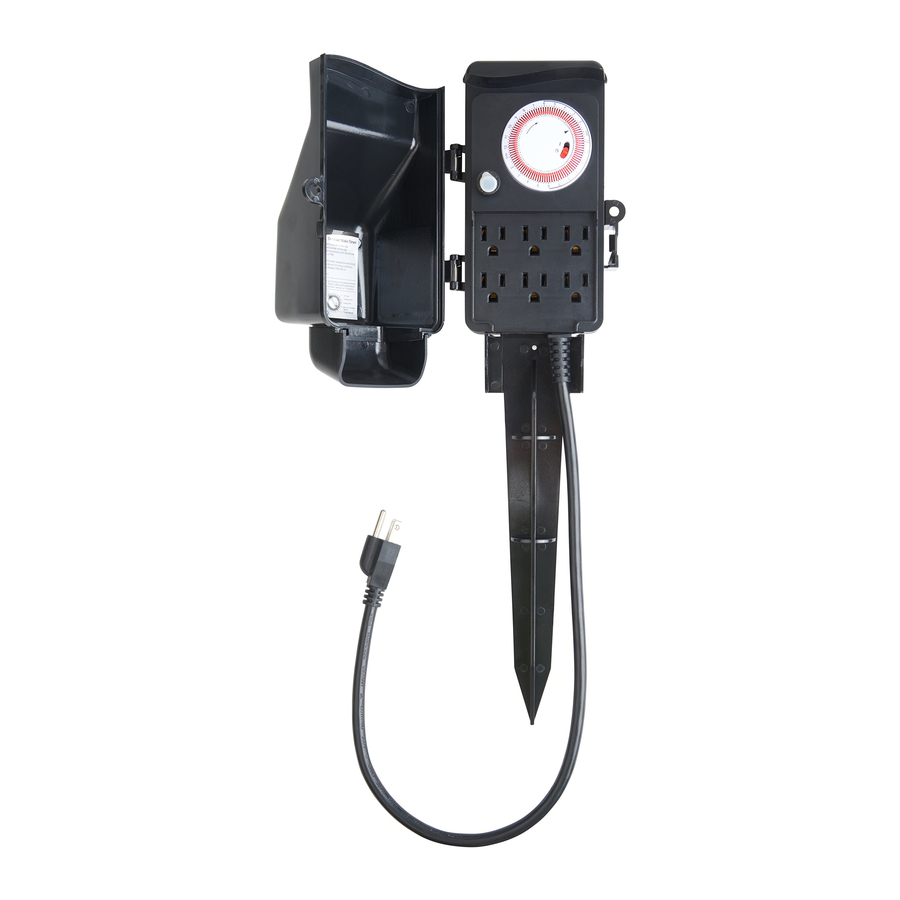

Pièces et commandes

Mise en route

1. Toutes les six prises sont contrôlées par la Minuterie extérieure à piquet.
2. La Minuterie extérieure à piquet est livrée avec 96 broches de segment vous permettant d'allumer/éteindre vos lampes/appareils toutes les 15 minutes. Le positionnement de chaque segment détermine si les lampes/appareils sont ALLUMÉS ou ÉTEINTS pendant la période sélectionnée.

Programmation des heures d'ALLUMAGE/EXTINCTION

1. Déplacez les broches de segment correspondant aux heures d'ALLUMAGE souhaitées vers le périmètre du cadran.
2. Déplacez les broches de segment correspondant aux heures d'EXTINCTION souhaitées vers le centre du cadran.
3. Tournez le cadran dans le sens des aiguilles d'une montre d'un ou plusieurs tours complets jusqu'à ce que la flèche pointe l'heure actuelle de la journée (AM ou PM).
4. Allumez les lampes/appareils.
5. Branchez les lampes/appareils dans les prises de la minuterie. Fermez et verrouillez le couvercle de la Minuterie extérieure à piquet pour protéger les prises de l'humidité. Si vous l'utilisez à l'extérieur, branchez le cordon d'alimentation de la minuterie dans une prise protégée par un GFCI, adaptée aux endroits humides.
6. Utilisez l'interrupteur de dérogation manuelle pour sélectionner les modes de fonctionnement Always ON (Toujours ALLUMÉ) ou Timer Mode (Mode Minuterie). La position Always ON (Toujours ALLUMÉ) allume toutes les lampes/appareils branchés sur la Minuterie extérieure à piquet. La position Timer Mode (Mode Minuterie), indiquée par l'icône d'horloge, allume/éteint les lampes/appareils aux heures programmées souhaitées.
7. Réinitialisez la Minuterie extérieure à piquet en cas de panne de courant (Étape 3).

Disjoncteur

En cas de surcharge ou de court-circuit, la Minuterie extérieure à piquet est équipée d'un disjoncteur pour couper l'alimentation des lampes/appareils. Si la Minuterie extérieure à piquet ne fonctionne pas correctement, le disjoncteur a peut-être été activé. Pour réinitialiser :

1. Débranchez la Minuterie extérieure à piquet de la source d'alimentation.
2. Vérifiez que la charge combinée des lampes/appareils ne dépasse pas la capacité nominale de la Minuterie extérieure à piquet. Si c'est le cas, déconnectez des éléments jusqu'à ce que la charge électrique soit dans les limites prescrites.
3. Appuyez sur le bouton du disjoncteur pour réinitialiser. Rebranchez la Minuterie extérieure à piquet dans la prise et testez en tournant l'interrupteur de dérogation manuelle sur ON (ALLUMÉ). Revenez au Timer Mode (Mode Minuterie) si la charge fonctionne correctement.

Montage mural

1. Si la Minuterie extérieure à piquet est montée sur un mur extérieur ou un poteau, elle doit être à au moins 3 pieds (0,9 m) au-dessus du sol et suffisamment proche pour être branchée sur une prise électrique adaptée aux endroits humides.

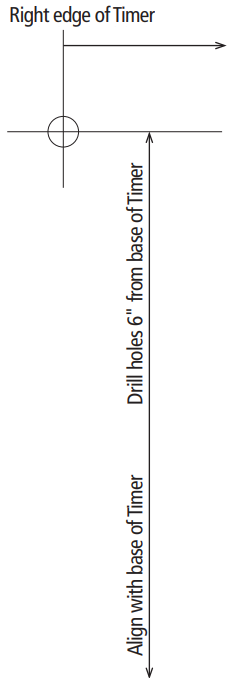

2. Insérez deux vis n° 6 de 3/4 de pouce (vendues séparément) à 1-7/8 de pouce l'une de l'autre le long d'une ligne horizontale à 6 pouces au-dessus de l'emplacement du bas de la Minuterie extérieure à piquet. Laissez les têtes de vis dépasser de 1/4 de pouce de la surface de montage.

3. Placez les fentes en trou de serrure sur les vis et poussez la Minuterie extérieure à piquet vers le bas pour la verrouiller.

Montage sur piquet

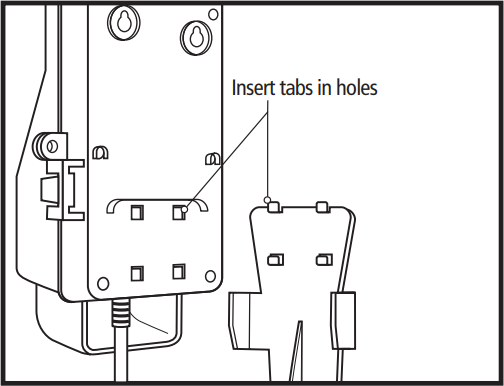

1. Alignez les quatre languettes du piquet avec les quatre trous à l'arrière de la minuterie. Poussez les languettes vers le bas, puis vers le haut, jusqu'à ce qu'elles s'enclenchent.

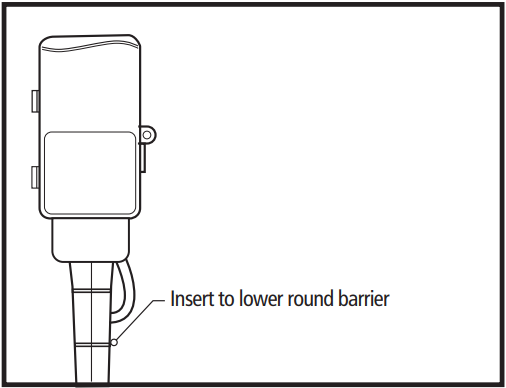

2. Le piquet doit être inséré dans le sol jusqu'à la barrière ronde inférieure du piquet. N'utilisez pas de marteau ou autre objet pour enfoncer le piquet dans le sol.


Couvercle à loquet

La porte de la Minuterie extérieure à piquet est à ressort et se fermera automatiquement. Si le(s) cordon(s) branché(s) dans les prises empêchent la porte de se fermer, saisissez délicatement la porte et l'arrière de la minuterie du côté opposé aux charnières. Serrez jusqu'à ce que le loquet de la porte s'engage. La Minuterie extérieure à piquet peut être verrouillée pour décourager toute manipulation des cordons ou du cadran. Fermez simplement le couvercle et insérez un cadenas (vendu séparément) à travers la boucle du couvercle et de la base de la minuterie.

Risque d'incendie ou de choc électrique

• Le non-respect des précautions peut entraîner un incendie, des dommages aux outils ou un choc mortel.
• Ce produit n'est pas destiné à être utilisé avec des outils électriques tels que les taille-haies, les coupe-bordures et les tondeuses à gazon. Soyez prudent lors de l'utilisation d'équipements de pelouse – le cordon se fond facilement dans l'herbe et le feuillage.
• Toujours fermer le couvercle.
• Ne pas modifier, épisser ou réparer. Jetez si endommagé.
• Tenir hors de portée des enfants.
• Déroulez entièrement le cordon d'alimentation avant utilisation.
• N'utilisez pas la Minuterie extérieure à piquet avec des appareils de chauffage ou similaires.
• Assurez-vous toujours que les fiches des lampes/appareils sont entièrement insérées dans les prises de la Minuterie extérieure à piquet.
• Pour nettoyer la Minuterie extérieure à piquet, débranchez-la de la prise murale et essuyez-la avec un chiffon sec.
• Lors de l'utilisation avec une rallonge ou des appareils, ne dépassez pas leur capacité nominale ou 15 ampères. (10 ampères pour les lampes à incandescence)

RISQUE D'INCENDIE OU DE CHOC ÉLECTRIQUE. NON DESTINÉ À UNE INSTALLATION PERMANENTE. UTILISER UNIQUEMENT AVEC UN TOTAL DE 10 AMPÈRES MAXIMUM POUR LES SAPINS DE NOËL OU AUTRES PRODUITS D'ÉCLAIRAGE SAISONNIER. NE PAS INSTALLER OU UTILISER CE PRODUIT PENDANT PLUS DE 90 JOURS.
SI VOUS UTILISEZ UNE RALLONGE EXTÉRIEURE PENDANT UNE PÉRIODE PROLONGÉE (PLUS DE 90 JOURS), VEUILLEZ ENVISAGER DE CÂBLER UN RÉCEPTACLE EXTÉRIEUR PERMANENT CONÇU POUR UNE UTILISATION ANNUELLE DANS LA ZONE OÙ L'ALIMENTATION EST NÉCESSAIRE. VEUILLEZ CONTACTER UN ÉLECTRICIEN AGRÉÉ POUR L'INSTALLATION CORRECTE DU CÂBLAGE PERMANENT. SI VOUS UTILISEZ DES PRODUITS D'ÉCLAIRAGE DE SAPIN DE NOËL OU SAISONNIERS QUI NE SONT PAS MARQUÉS D'UNE VALEUR AMPÈRE, NE CONNECTEZ PAS PLUS DE 85 LAMPES À CULOT VIS (C7 OU C9) OU 10 GUIRLANDES AVEC DES LAMPES MIDGET (À ENCLENCHEMENT) À CETTE MINUTERIE.

• LORSQU'UNE RALLONGE EST UTILISÉE, UN CORDON DE CALIBRE 3/14 OU 3/12 ADAPTÉ À UNE UTILISATION EXTÉRIEURE EST NÉCESSAIRE.
• LA LONGUEUR MAXIMALE DE LA RALLONGE NE DOIT PAS DÉPASSER 50 PIEDS.
• ADAPTÉ AUX ENDROITS HUMIDES ET À L'EXPOSITION DIRECTE À LA PLUIE, NON IMMERGIBLE. À CONSERVER DANS UN ENDROIT SEC LORSQU'IL N'EST PAS UTILISÉ.

Garantie limitée d'un an

AmerTac garantit ce produit exempt de défauts de matériaux et de fabrication pendant une période d'un an à compter de la date d'achat. Les obligations d'AmerTac sont limitées à la réparation ou au remplacement de toute unité défectueuse et ne sont effectives que si ces unités sont retournées dans un délai d'un an à compter de la date d'achat à AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. La garantie est annulée si le dommage est dû à une mauvaise utilisation ou à une installation incorrecte. En aucun cas, AmerTac ne sera responsable des dommages indirects ou accessoires liés de quelque manière que ce soit à ce produit.

Spécifications

Modèle TM16DOLB
120V~, 60 HZ
10 ampères (1200 W) Tungstène
15 ampères (1800 W) Résistif
Interrupteur horaire de type 1.C pour le contrôle en ligne du cordon

Des questions ? 201.661.9944
©2010 AmerTac
250 Boulder Drive
Breinigsville, PA 18031
www.amertac.com
Fabriqué en Chine
