WESTEK TM16DOLB - Handleiding voor zware programmeerbare buitenpaaltimer

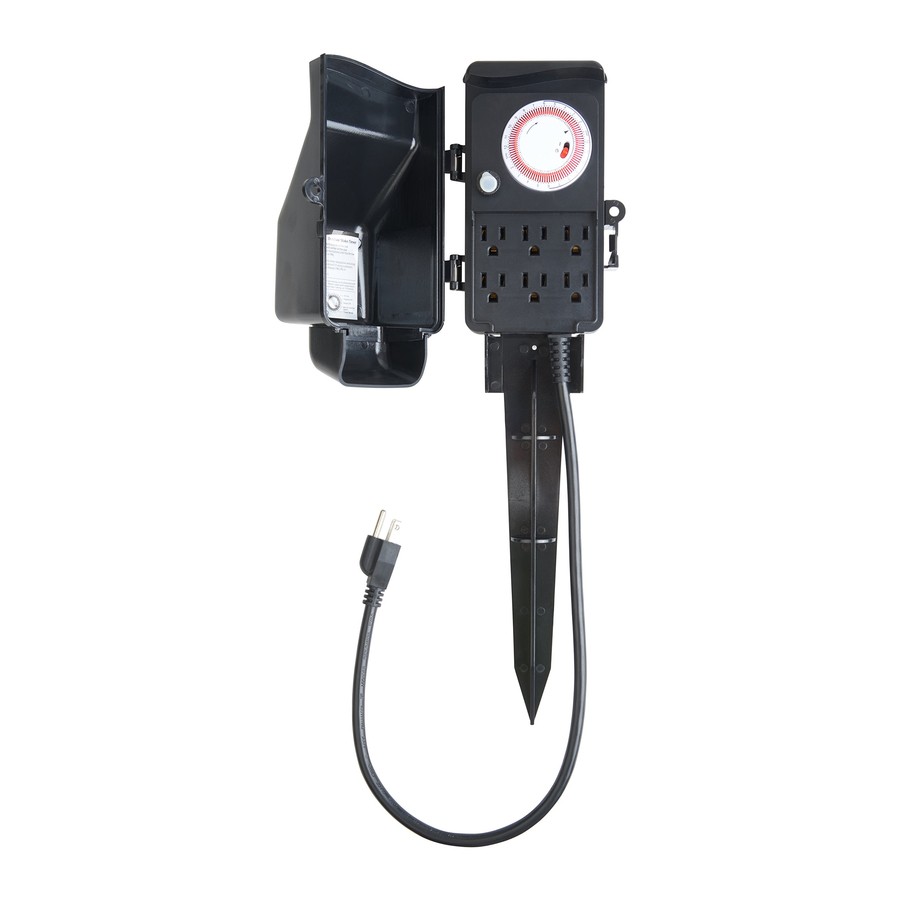

Onderdelen en bedieningselementen

Aan de slag

1. Alle zes stopcontacten worden bediend door de Outdoor Stake Timer.
2. De Outdoor Stake Timer wordt geleverd met 96 segmentpinnen waarmee u uw lampen/apparaten elke 15 minuten AAN/UIT kunt zetten. De positie van elk segment bepaalt of lampen/apparaten AAN of UIT zijn tijdens de geselecteerde periode.

AAN/UIT-tijden programmeren

1. Verplaats segmentpinnen die overeenkomen met de gewenste AAN-tijden naar de buitenrand van de wijzerplaat.
2. Verplaats segmentpinnen die overeenkomen met de gewenste UIT-tijden naar het midden van de wijzerplaat.
3. Draai de wijzerplaat met de klok mee een of meer volledige omwentelingen totdat de pijl naar de huidige tijd van de dag wijst (AM of PM).
4. Zet lampen/apparaten aan.
5. Steek de stekker van de lampen/apparaten in de stopcontacten van de timer. Sluit en vergrendel het deksel van de Outdoor Stake Timer om de stopcontacten tegen vocht te beschermen. Als u de timer buitenshuis gebruikt, steekt u de stekker van het netsnoer van de timer in een door een aardlekschakelaar beveiligd stopcontact dat geschikt is voor natte locaties.
6. Gebruik de Manual Override Switch (handmatige overbruggingsschakelaar) om de bedrijfsmodi Always ON (altijd aan) of Timer Mode (timermodus) te selecteren. De stand Always ON schakelt alle lampen/apparaten in die zijn aangesloten op de Outdoor Stake Timer. De Timer Mode (timermodus), aangegeven door het klokpictogram, schakelt lampen/apparaten AAN/UIT op de gewenste geprogrammeerde tijden.
7. Reset Outdoor Stake Timer in geval van stroomuitval (stap 3).

Stroomonderbreker

In het geval van een overbelast of kortgesloten circuit is de Outdoor Stake Timer uitgerust met een stroomonderbreker om de stroom naar de lampen/apparaten uit te schakelen. Als de Outdoor Stake Timer niet goed functioneert, is de stroomonderbreker mogelijk geactiveerd. Om te resetten:

1. Koppel de Outdoor Stake Timer los van de stroombron.
2. Controleer of de gecombineerde belasting van de lampen/apparaten de nominale capaciteit van de Outdoor Stake Timer niet overschrijdt. Zo ja, koppel dan items los totdat de elektrische belasting binnen de voorgeschreven limieten ligt.
3. Druk op de Circuit Breaker (stroomonderbreker) om te resetten. Steek de Outdoor Stake Timer terug in het stopcontact en test door de Manual Override Switch (handmatige overbruggingsschakelaar) op AAN te zetten. Keer terug naar de Timer Mode (timermodus) als de belasting correct werkt.

Wandmontage

1. Als de Outdoor Stake Timer op een buitenmuur of -paal wordt gemonteerd, moet deze zich minstens 90 cm boven de grond bevinden en dicht genoeg bij een stopcontact dat geschikt is voor natte locaties om erin te kunnen worden gestoken.
2. Draai twee 3/4" #6 schroeven (apart verkrijgbaar) 4,8 cm uit elkaar langs een horizontale lijn 15 cm boven de locatie van de onderkant van de Outdoor Stake Timer. Laat de schroefkoppen 0,6 cm boven het montageoppervlak uitsteken.

3. Plaats de sleutelgatsleuven over de schroeven en duw de Outdoor Stake Timer naar beneden om hem op zijn plaats te vergrendelen.

Paalmontage

1. Lijn de vier lipjes op de paal uit met de vier gaten aan de achterkant van de timer. Duw de lipjes omlaag en vervolgens omhoog totdat ze op hun plaats vergrendelen.

2. De paal moet tot aan de onderste ronde barrière op de paal in de grond worden gestoken. Gebruik geen hamer of ander voorwerp om de paal in de grond te slaan.


Vergrendelende afdekking

De deur van de Outdoor Stake Timer is voorzien van een veer en sluit automatisch. Als de snoeren die in de stopcontacten zijn gestoken, voorkomen dat de deur sluit, pak dan voorzichtig de deur en de achterkant van de timer aan de tegenoverliggende kant van de scharnieren vast. Knijp totdat de deurvergrendeling vastklikt. De Outdoor Stake Timer kan worden vergrendeld om geknoei met snoeren of de wijzerplaat te ontmoedigen. Sluit gewoon het deksel en steek een slot (apart verkrijgbaar) door de lus op het deksel en de timerbasis.

Brand- of schokgevaar

• Het negeren van waarschuwingen kan leiden tot brand, schade aan gereedschap of een fatale schok veroorzaken.
• Dit product is niet bedoeld voor gebruik met elektrisch gereedschap zoals heggenscharen, grastrimmers en grasmaaiers. Wees voorzichtig bij het bedienen van gazonapparatuur – snoeren gaan gemakkelijk op in gras en bladeren.
• Sluit altijd het deksel.
• Niet wijzigen, splitsen of repareren. Gooi het weg als het beschadigd is.
• Buiten bereik van kinderen houden.
• Verleng het netsnoer volledig voor gebruik.
• Gebruik de Outdoor Stake Timer niet met verwarmingen of soortgelijke apparaten.
• Zorg er altijd voor dat de stekkers van lampen/apparaten volledig in de stopcontacten van de Outdoor Stake Timer zijn gestoken.
• Om de Outdoor Stake Timer schoon te maken, haalt u de stekker uit het stopcontact en veegt u hem af met een droge doek.
• Bij gebruik met een verlengsnoer of apparaten, mag u hun nominale waarde of 15 ampère niet overschrijden. (10 ampère voor gloeilampen)

BRAND- OF SCHOKGEVAAR. NIET VOOR PERMANENTE INSTALLATIE. ALLEEN TE GEBRUIKEN MET EEN TOTAAL VAN MAXIMAAL 10 AMPÈRE VOOR KERSTBOOMVERLICHTING OF ANDERE SEIZOENSLICHTPRODUCTEN. DIT PRODUCT NIET LANGER DAN 90 DAGEN INSTALLEREN OF GEBRUIKEN.
ALS U EEN SNOERSET VOOR BUITENGEBRUIK GEDURENDE EEN LANGERE PERIODE GEBRUIKT (LANGER DAN 90 DAGEN), OVERWEEG DAN OM EEN PERMANENT STOPCONTACT VOOR BUITENGEBRUIK DAT GESCHIKT IS VOOR GEBRUIK HET HELE JAAR DOOR VAST TE BEDRADEN IN HET GEBIED WAAR STROOM NODIG IS. NEEM CONTACT OP MET EEN ERKEND ELEKTRICIËN VOOR DE JUISTE INSTALLATIE VAN PERMANENTE BEDRADING. ALS U KERSTBOOMVERLICHTING OF SEIZOENSLICHTPRODUCTEN GEBRUIKT DIE NIET ZIJN GEMARKEERD MET EEN AMPÈRAGE, SLUIT DAN NIET MEER DAN 85 LAMPEN MET SCHROEFVOET (C7 OF C9) OF 10 SNOEREN MET MINIATUURLAMPEN (PUSH IN) OP DEZE TIMER AAN.

• WANNEER EEN VERLENGSNOER WORDT GEBRUIKT, IS EEN 3/14 OF 3/12 GAUGE SNOER VEREIST DAT GESCHIKT IS VOOR BUITENGEBRUIK.
• DE MAXIMALE LENGTE VAN HET VERLENGSNOER MAG NIET MEER DAN 15 METER BEDRAGEN.
• GESCHIKT VOOR NATTE LOCATIES EN DIRECTE BLOOTSTELLING AAN REGEN, NIET VOOR ONDERDOMPELING IN WATER. BEWAAR OP EEN DROGE PLAATS WANNEER NIET IN GEBRUIK.

Beperkte garantie van één jaar

AmerTac garandeert dat dit product vrij is van defecten in materiaal en vakmanschap gedurende een periode van één jaar vanaf de aankoopdatum. De verplichtingen van AmerTac zijn beperkt tot het repareren of vervangen van defecte eenheden en zijn alleen van kracht als dergelijke eenheden binnen één jaar na de aankoopdatum worden geretourneerd aan AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. De garantie vervalt als de schade te wijten is aan verkeerd gebruik of onjuiste installatie. In geen geval is AmerTac aansprakelijk voor gevolgschade of incidentele schade die op enigerlei wijze verband houdt met dit product.

Specificaties

Model TM16DOLB
120V~, 60 HZ
10 ampère (1200 W) Tungsten
15 ampère (1800 W) Resistief
Type 1.C tijdschakelaar voor inline snoerbediening

Vragen? 201.661.9944
©2010 AmerTac
250 Boulder Drive
Breinigsville, PA 18031
www.amertac.com
Made in China
