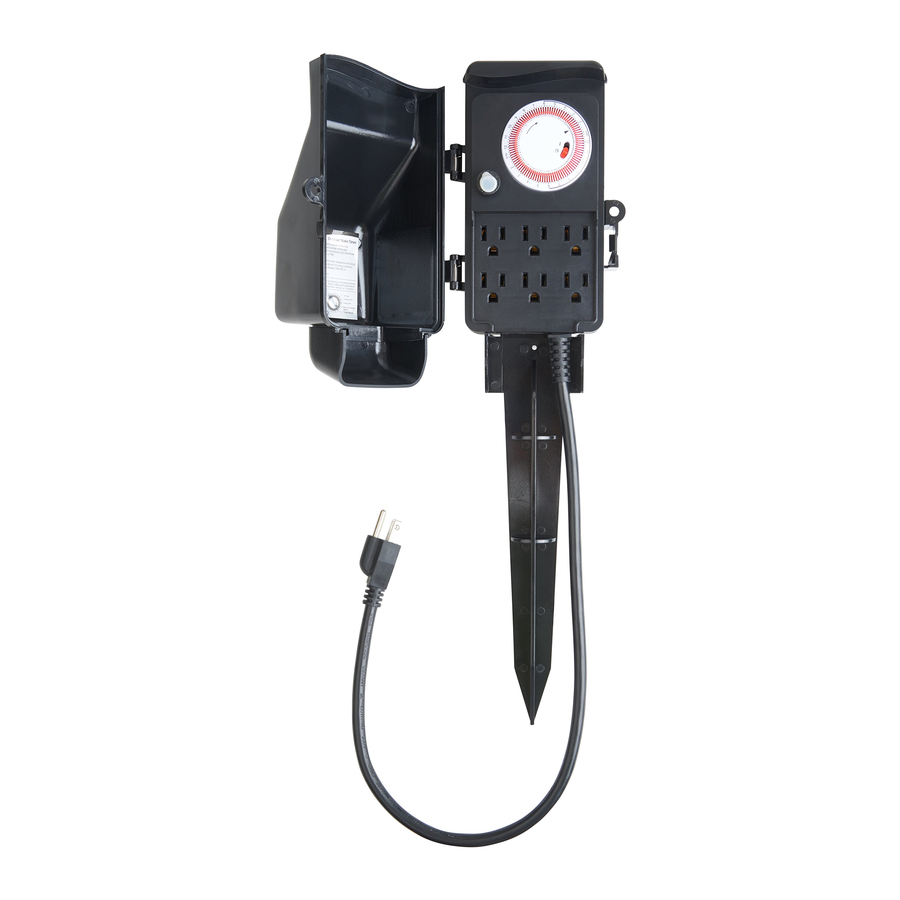

WESTEK TM16DOLB - Manual del programador de estaca para exteriores de alta resistencia

Piezas y controles

Primeros pasos

1. Los seis receptáculos están controlados por el programador de estaca para exteriores.
2. El programador de estaca para exteriores viene con 96 clavijas de segmento que le permiten encender/apagar sus lámparas/aparatos cada 15 minutos. La posición de cada segmento determina si las lámparas/aparatos están encendidos o apagados durante el período de tiempo seleccionado.

Programación de los tiempos de encendido/apagado

1. Mueva las clavijas de segmento correspondientes a los tiempos de encendido deseados hacia el perímetro del dial.
2. Mueva las clavijas de segmento correspondientes a los tiempos de apagado deseados hacia el centro del dial.
3. Gire el dial en el sentido de las agujas del reloj una o más revoluciones completas hasta que la flecha apunte a la hora actual del día (AM o PM).
4. Encienda las lámparas/aparatos.
5. Enchufe las lámparas/aparatos en los receptáculos del programador. Cierre y asegure la cubierta del programador de estaca para exteriores para proteger los receptáculos de la humedad. Si lo usa en exteriores, enchufe el cable de alimentación del programador en un tomacorriente protegido por GFCI, adecuado para lugares húmedos.
6. Use el interruptor de anulación manual (Manual Override Switch) para seleccionar los modos de funcionamiento "Always ON" (Siempre encendido) o "Timer Mode" (Modo programador). La posición "Always ON" (Siempre encendido) enciende todas las lámparas/aparatos enchufados en el programador de estaca para exteriores. La posición "Timer Mode" (Modo programador), indicada por el icono del reloj, enciende/apaga las lámparas/aparatos a las horas programadas deseadas.
7. Reinicie el programador de estaca para exteriores en caso de fallo de alimentación (paso 3).

Interruptor de circuito

En caso de sobrecarga o cortocircuito, el programador de estaca para exteriores está equipado con un interruptor de circuito para cortar la alimentación a las lámparas/aparatos. Si el programador de estaca para exteriores no funciona correctamente, es posible que se haya activado el interruptor de circuito. Para reiniciar:

1. Desenchufe el programador de estaca para exteriores de la fuente de alimentación.
2. Compruebe que la carga combinada de las lámparas/aparatos no exceda la capacidad nominal del programador de estaca para exteriores. Si es así, desconecte los elementos hasta que la carga eléctrica esté dentro de los límites prescritos.
3. Presione el botón del interruptor de circuito para reiniciar. Vuelva a enchufar el programador de estaca para exteriores en el tomacorriente y pruébelo girando el interruptor de anulación manual a "ON" (encendido). Vuelva al "Timer Mode" (Modo programador) si la carga funciona correctamente.

Montaje en pared

1. Si el programador de estaca para exteriores está montado en una pared exterior o poste, debe estar al menos a 3 pies del suelo y lo suficientemente cerca para enchufarlo en un receptáculo de tomacorriente adecuado para lugares húmedos.
2. Atornille dos tornillos #6 de 3/4" (se venden por separado) a 1-7/8" de distancia a lo largo de una línea horizontal 6" por encima de la ubicación de la parte inferior del programador de estaca para exteriores. Deje las cabezas de los tornillos 1/4" por encima de la superficie de montaje.

3. Coloque las ranuras de ojo de cerradura sobre los tornillos y empuje el programador de estaca para exteriores hacia abajo para que encaje en su lugar.

Montaje en estaca

1. Alinee las cuatro pestañas de la estaca con los cuatro orificios en la parte posterior del programador. Empuje las pestañas hacia abajo, luego hacia arriba, hasta que encajen en su lugar.

2. La estaca debe insertarse en el suelo hasta la barrera redonda inferior de la estaca. No use un martillo u otro objeto para clavar la estaca en el suelo.


Cubierta con cierre

La puerta del programador de estaca para exteriores está cargada por resorte y se cerrará automáticamente. Si los cables enchufados en los receptáculos impiden que la puerta se cierre, sujete suavemente la puerta y la parte trasera del programador en el lado opuesto de las bisagras. Apriete hasta que el pestillo de la puerta encaje. El programador de estaca para exteriores se puede bloquear para evitar la manipulación de los cables o el dial. Simplemente cierre la cubierta e inserte un candado (se vende por separado) a través del bucle en la cubierta y la base del programador.

Riesgo de incendio o descarga eléctrica

• Ignorar las precauciones podría provocar un incendio, daños a las herramientas o una descarga eléctrica fatal.
• Este producto no está diseñado para usarse con herramientas eléctricas como recortadoras de setos, recortadoras de maleza y cortadoras de césped. Tenga cuidado al operar equipos de jardinería; el cable se mezcla fácilmente con el césped y el follaje.
• Siempre cierre la cubierta.
• No modifique, empalme ni repare. Deseche si está dañado.
• Mantener alejado de los niños.
• Extienda completamente el cable de alimentación antes de usarlo.
• No use el programador de estaca para exteriores con calentadores o aparatos similares.
• Siempre asegúrese de que los enchufes de las lámparas/aparatos estén completamente insertados en los receptáculos del programador de estaca para exteriores.
• Para limpiar el programador de estaca para exteriores, desenchúfelo del tomacorriente de pared y límpielo con un paño seco.
• Cuando lo use con un cable de extensión o dispositivos, no exceda su clasificación o 15 amperios. (10 amperios para lámparas incandescentes)

RIESGO DE INCENDIO O DESCARGA ELÉCTRICA. NO PARA INSTALACIÓN PERMANENTE. ÚSELO SOLAMENTE CON UN TOTAL DE 10 AMPERIOS MÁXIMO PARA ÁRBOLES DE NAVIDAD U OTROS PRODUCTOS DE ILUMINACIÓN DE TEMPORADA. NO INSTALE NI USE ESTE PRODUCTO POR MÁS DE UN PERÍODO DE 90 DÍAS.
SI UTILIZA UN JUEGO DE CABLES PARA USO EN EXTERIORES DURANTE UN PERÍODO DE TIEMPO EXTENDIDO (MÁS DE 90 DÍAS), CONSIDERE LA POSIBILIDAD DE CONECTAR UN RECEPTÁCULO DE USO EN EXTERIORES PERMANENTE CLASIFICADO PARA USO DURANTE TODO EL AÑO EN EL ÁREA DONDE SE NECESITA ENERGÍA. COMUNÍQUESE CON UN ELECTRICISTA CON LICENCIA PARA LA INSTALACIÓN ADECUADA DEL CABLEADO PERMANENTE. SI UTILIZA ÁRBOLES DE NAVIDAD O PRODUCTOS DE ILUMINACIÓN DE TEMPORADA QUE NO ESTÁN MARCADOS CON UNA CLASIFICACIÓN DE AMPERAJE, NO CONECTE MÁS DE 85 LÁMPARAS CON BASE DE TORNILLO (C7 O C9) O 10 CADENAS CON LÁMPARAS ENANAS (A PRESIÓN) A ESTE PROGRAMADOR.

• CUANDO SE UTILIZA UN CABLE DE EXTENSIÓN, SE REQUIERE UN CABLE DE CALIBRE 3/14 O 3/12 ADECUADO PARA USO EN EXTERIORES.
• LA LONGITUD MÁXIMA DEL CABLE DE EXTENSIÓN NO PUEDE EXCEDER LOS 50 PIES.
• ADECUADO PARA LUGARES HÚMEDOS Y EXPOSICIÓN DIRECTA A LA LLUVIA, NO PARA INMERSIÓN EN AGUA. GUARDE EN UN LUGAR SECO CUANDO NO ESTÉ EN USO.

Garantía limitada de un año

AmerTac garantiza que este producto está libre de defectos de materiales y mano de obra durante un período de un año a partir de la fecha de compra. Las obligaciones de AmerTac se limitan a reparar o reemplazar cualquier unidad defectuosa y son efectivas solo si dichas unidades se devuelven dentro de un año a partir de la fecha de compra a AmerTac, 250 Boulder Drive, Breinigsville, PA 18031. La garantía queda anulada si el daño se debe a un uso indebido o una instalación incorrecta. En ninguna circunstancia AmerTac será responsable por daños consecuentes o incidentales relacionados de alguna manera con este producto.

Especificaciones

Modelo TM16DOLB
120V~, 60 HZ
10 amp (1200 W) Tungsteno
15 amp (1800 W) Resistivo
Interruptor de tiempo tipo 1.C para control de cable en línea

¿Preguntas? 201.661.9944
©2010 AmerTac
250 Boulder Drive
Breinigsville, PA 18031
www.amertac.com
Hecho en China
