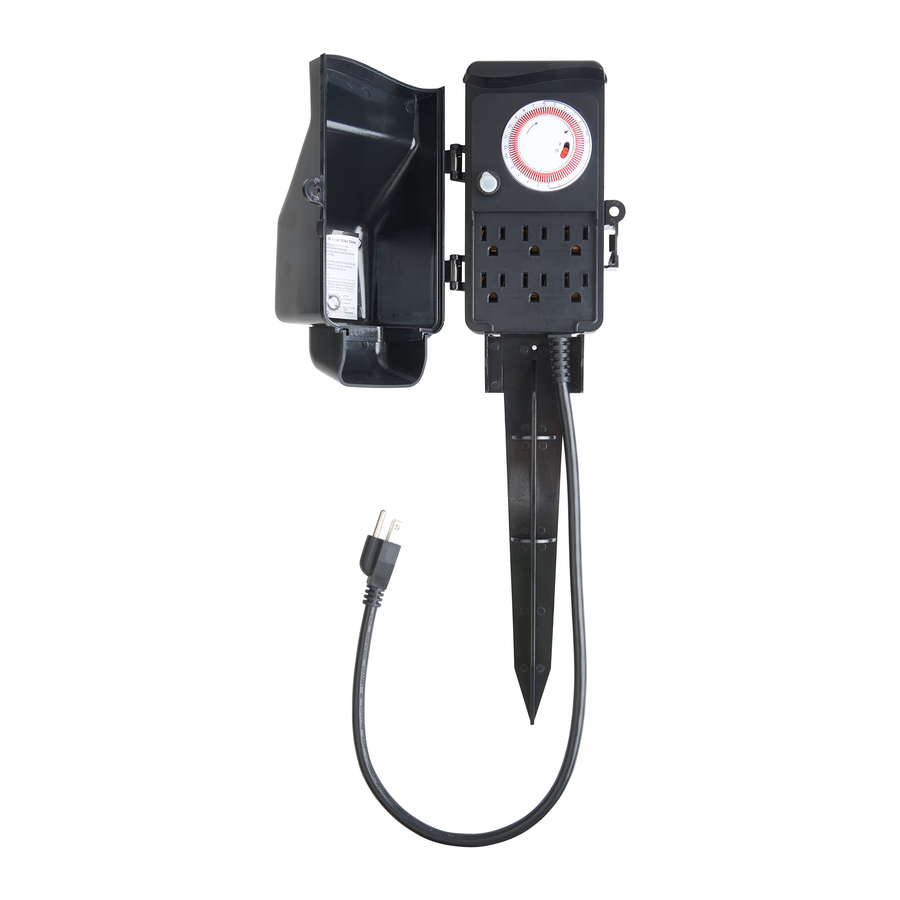

WESTEK TM16DOLB - Og'ir yuk ko'taruvchi dasturlashtiriladigan tashqi qoziqli taymer qo'llanmasi

Qismlar va boshqaruv elementlari

Ishga tushirish

1. Barcha oltita rozetka tashqi qoziqli taymer tomonidan boshqariladi.
2. Tashqi qoziqli taymer 96 ta segmentli ignalar bilan birga keladi, bu sizga lampalar/jihozlarni har 15 daqiqada yoqish/o'chirish imkonini beradi. Har bir segmentning joylashuvi tanlangan vaqt oralig'ida lampalar/jihozlar yoqilgan yoki o'chirilganligini aniqlaydi.

Yoqish/o'chirish vaqtlarini dasturlash

1. Kerakli YOQISH vaqtlariga mos keladigan segmentli ignalarni terish perimetri tomon harakatlantiring.
2. Kerakli O'CHIRISH vaqtlariga mos keladigan segmentli ignalarni terish markazi tomon harakatlantiring.
3. Soat strelkasi bo'yicha bir yoki bir nechta to'liq aylanish qiling, toki strelka kunning hozirgi vaqtini (AM yoki PM) ko'rsatmaguncha.
4. Lampalar/jihozlarni yoqing.
5. Lampalar/jihozlarni taymer rozetkalariga ulang. Rozetkalarni namlikdan himoya qilish uchun tashqi qoziqli taymer qopqog'ini yoping va mahkamlang. Agar tashqarida foydalanilsa, taymerning quvvat simini nam joylar uchun mos bo'lgan GFCI himoyalangan rozetkaga ulang.
6. "Always ON" (doim yoqilgan) yoki "Timer Mode" (taymer rejimi) ish rejimlarini tanlash uchun qo'lda bekor qilish tugmasidan foydalaning. "Always ON" (doim yoqilgan) holati tashqi qoziqli taymerga ulangan barcha lampalar/jihozlarni yoqadi. Soat belgisi bilan ko'rsatilgan "Timer Mode" (taymer rejimi) holati lampalar/jihozlarni kerakli dasturlashtirilgan vaqtlarda yoqadi/o'chiradi.
7. Elektr uzilishi bo'lsa, tashqi qoziqli taymerni qayta o'rnating (3-qadam).

O'chirgich

Haddan tashqari yuklangan yoki qisqa tutashuv holatida, tashqi qoziqli taymer lampalar/jihozlarga quvvatni o'chirish uchun o'chirgich bilan jihozlangan. Agar tashqi qoziqli taymer to'g'ri ishlamasa, o'chirgich faollashtirilgan bo'lishi mumkin. Qayta o'rnatish uchun:

1. Tashqi qoziqli taymerni quvvat manbaidan uzing.
2. Lampalar/jihozlarning umumiy yuklamasi tashqi qoziqli taymerning nominal quvvatidan oshmasligiga ishonch hosil qiling. Agar shunday bo'lsa, elektr yuklanishi belgilangan chegaralar ichida bo'lgunga qadar elementlarni uzing.
3. Qayta o'rnatish uchun o'chirgich tugmasini bosing. Tashqi qoziqli taymerni rozetkaga qayta ulang va qo'lda bekor qilish tugmasini YOQISH holatiga o'tkazib sinab ko'ring. Agar yuk to'g'ri ishlayotgan bo'lsa, taymer rejimiga qayting.

Devorga o'rnatish

1. Agar tashqi qoziqli taymer tashqi devorga yoki ustunga o'rnatilgan bo'lsa, u erdan kamida 3 fut balandlikda bo'lishi va nam joylar uchun mos bo'lgan elektr rozetkasiga ulanishi uchun etarlicha yaqin bo'lishi kerak.
2. Tashqi qoziqli taymerning pastki qismidan 6 dyuym yuqorida gorizontal chiziq bo'ylab ikkita 3/4 dyuymli #6 vintni (alohida sotiladi) 1-7/8 dyuym masofada burang. Vint kallaklarini o'rnatish yuzasidan 1/4 dyuym balandlikda qoldiring.

3. Kalit teshiklarini vintlar ustiga qo'ying va joyiga mahkamlash uchun tashqi qoziqli taymerni pastga suring.

Qoziqqa o'rnatish

1. Qoziqdagi to'rtta tirgakni taymerning orqa tomonidagi to'rtta teshik bilan tekislang. Tirgaklarni pastga, so'ngra yuqoriga suring, ular joyiga mahkamlanmaguncha.

2. Qoziqni erga qoziqdagi pastki dumaloq to'siqqa qadar kiritish kerak. Qoziqni erga haydash uchun bolg'a yoki boshqa narsalardan foydalanmang.


Qopqoqni mahkamlash

Tashqi qoziqli taymer eshigi prujinali va avtomatik ravishda yopiladi. Agar rozetkalarga ulangan sim(lar) eshikning yopilishiga to'sqinlik qilsa, eshikni va taymerning orqa tomonini menteşalarning qarama-qarshi tomonida ehtiyotkorlik bilan ushlang. Eshik qulfi ishga tushguncha siqib qo'ying. Tashqi qoziqli taymer simlar yoki terish bilan buzilishning oldini olish uchun qulflanishi mumkin. Shunchaki qopqoqni yoping va qopqoq va taymer asosidagi halqa orqali qulfni (alohida sotiladi) kiriting.

Yong'in yoki zarba xavfi

• Ogohlantirishlarga e'tibor bermaslik yong'inga, asboblarning shikastlanishiga yoki o'limga olib keladigan zarbaga olib kelishi mumkin.
• Ushbu mahsulot butazor kesgichlar, begona o'tlarni kesgichlar va gazon o'rgichlar kabi elektr asboblari bilan ishlatish uchun mo'ljallanmagan. Gazon uskunalarini ishlatishda ehtiyot bo'ling – sim osonlikcha o't va barglarga aralashib ketadi.
• Har doim qopqoqni yoping.
• O'zgartirmang, ulamang yoki ta'mirlamang. Agar shikastlangan bo'lsa, tashlab yuboring.
• Bolalardan uzoqroq tuting.
• Ishlatishdan oldin quvvat simini to'liq uzaytiring.
• Tashqi qoziqli taymerni isitgichlar yoki shunga o'xshash jihozlar bilan ishlatmang.
• Har doim lampalar/jihozlarning vilkalari tashqi qoziqli taymerning rozetkalariga to'liq kiritilganligiga ishonch hosil qiling.
• Tashqi qoziqli taymerni tozalash uchun devor rozetkasidan uzing va quruq mato bilan artib oling.
• Uzatma simi yoki qurilmalar bilan ishlatganda, ularning reytingidan yoki 15 amperdan oshmang. (Cho'g'lanma lampalar uchun 10 amper)

YONG'IN YOKI ZARBA XAVFI. DOIMIY O'RNATISH UCHUN EMAS. FAQAT ROJDESTVO DARAXYI YOKI BOSHQ A MAVSUMIY YORITISH MAHSULOTLARI UCHUN MAKSIMAL 10 AMPERDAN FOYDALANING. USHBU MAHSULOTNI 90 KUNDAN ORTIQ O'RNATMANG YOKI FOYDALANMANG.
AGAR TASHQI FOYDALANISH UCHUN SIM TO'PLAMIDAN UZOQ VAQT DAVOMIDA (90 KUNDAN ORTIQ) FOYDALANAYOTGAN BO'LSANGIZ, QUVVAT KERAK BO'LGAN HUDUDDA YIL DAVOMIDA FOYDALANISH UCHUN MO'LJALLANGAN DOIMIY TASHQI FOYDALANISH ROZETKASINI QATTIQ SIM BILAN ULASHNI O'YLAB KO'RING. DOIMIY SIMLARNI TO'G'RI O'RNATISH UCHUN LITSENZIYALANGAN ELEKTRIK BILAN BOG'LANING. AGAR AMPER REYTINGI BILAN BELGILANMAGAN ROJDESTVO DARAXYI YOKI MAVSUMIY YORITISH MAHSULOTLARIDAN FOYDALANAYOTGAN BO'LSANGIZ, USHBU TAYMERGA 85 TA VINTLI LAMPADAN (C7 YOKI C9) YOKI MIDGET (ITARING) LAMPALAR BILAN 10 TA SIMDAN ORTIQ ULAMANG.

• UZATMA SIMI ISHLATILGANDA, TASHQI FOYDALANISH UCHUN MOS BO'LGAN 3/14 YOKI 3/12 O'LCHOVLI SIM TALAB QILINADI.
• UZATMA SIMINING MAKSIMAL UZUNLIGI 50 FUTDAN OSHMASLIGI KERAK.
• NAM JOYLAR VA TO'G'RIDAN-TO'G'RI YOMG'IRGA TA'SIR QILISH UCHUN MOS, SUVGA BOTIRISH UCHUN EMAS. FOYDALANILMAGANDA QURUQ JOYDA SAQLANG.

Cheklangan bir yillik kafolat

AmerTac ushbu mahsulotni sotib olingan kundan boshlab bir yil davomida material va ishlov berishdagi nuqsonlardan xoli bo'lishiga kafolat beradi. AmerTacning majburiyatlari har qanday nuqsonli qurilmani ta'mirlash yoki almashtirish bilan cheklanadi va bunday qurilmalar sotib olingan kundan boshlab bir yil ichida AmerTac, 250 Boulder Drive, Breinigsville, PA 18031 ga qaytarilgan taqdirdagina amal qiladi. Agar shikastlanish noto'g'ri foydalanish yoki noto'g'ri o'rnatish natijasida yuzaga kelgan bo'lsa, kafolat bekor qilinadi. Hech qanday holatda AmerTac ushbu mahsulot bilan bog'liq bo'lgan har qanday oqibatli yoki tasodifiy zararlar uchun javobgar bo'lmaydi.

Texnik xususiyatlar

Model TM16DOLB
120V~, 60 HZ
10 amp (1200 W) Volfram
15 amp (1800 W) Rezistiv
Inline simni boshqarish uchun 1.C turdagi vaqt o'tkazgich

Savollar? 201.661.9944
©2010 AmerTac
250 Boulder Drive
Breinigsville, PA 18031
www.amertac.com
Xitoyda ishlab chiqarilgan
