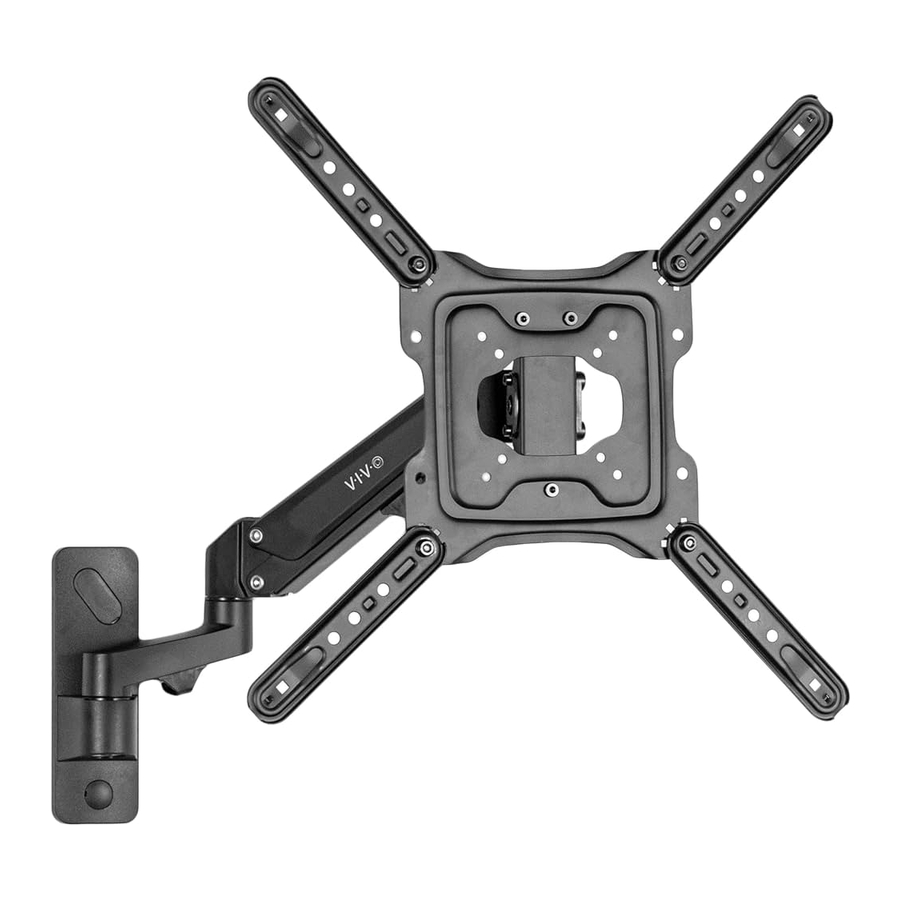

Příručka k VIVO MOUNT-G400B, MOUNT-G400W

OBSAH BALENÍ

Pokud těmto pokynům nerozumíte, nebo pokud máte jakékoli pochybnosti o bezpečnosti instalace, obraťte se na kvalifikovaného technika. Pečlivě zkontrolujte, zda nechybí nějaké díly nebo zda nejsou vadné. Nesprávná instalace může způsobit škody nebo vážná zranění. Nepoužívejte tento výrobek k žádnému účelu, který není výslovně uveden v této příručce. Nepřekračujte nosnost. Neneseme odpovědnost za škody nebo zranění způsobená nesprávnou montáží, nesprávnou montáží nebo nevhodným použitím.

POZNÁMKA: NE VŠECHEN OBSAŽENÝ HARDWARE BUDE POUŽIT

NEMONTUJTE POUZE DO SÁDROKARTONU. OVĚŘTE SI KONSTRUKCI STĚNY. K MONTÁŽI POUŽÍVEJTE DŘEVĚNÉ HRANOLY. Zahrnujeme montáž pro cihlové a betonové stěny. Pokud si nejste jisti, kontaktujte nás na vivo-us.com, e-mailem na help@vivo-us.com nebo nám zavolejte na číslo 309-278-5303.

POTŘEBNÉ NÁSTROJE

NEPŘEKRAČUJTE NOSNOST.
Pokud tak neučiníte, může dojít k vážnému zranění.

NEBEZPEČÍ UDUŠENÍ
MALÉ DÍLY – NENÍ URČENO PRO DĚTI DO 3 LET. JE NUTNÝ DOHLED DOSPĚLÉ OSOBY.

MONTÁŽNÍ KROKY

1. MOŽNOST A: Dřevěná stěna
   Pomocí nástěnné desky na rameni (A) označte místa pro vrtání. Důrazně se doporučuje použít vyhledávač sloupků. Vyvrtejte otvory hluboké 2,2" (55 mm) pomocí vrtáku 3/16" (4,5 mm) a připevněte rameno ke stěně pomocí nástěnných šroubů (W-A) a podložek (W-C).

   MOŽNOST B: Betonová stěna
   Pomocí nástěnné desky na rameni (A) označte místa pro vrtání. Vyvrtejte otvory hluboké 2,4" (60 mm) pomocí vrtáku 3/8" (10 mm), zatlačte kotvy (W-B) do otvorů a připevněte rameno ke stěně pomocí nástěnných šroubů (W-A) a podložek (W-C).
   POZNÁMKA: Kotvy jsou určeny pro použití s betonem nebo cihlami a nebudou fungovat se sádrokartonem.

2. Připevněte krytky šroubů (D, E) k nástěnné desce.

3. Pomocí klíče (T-A) odstraňte spodní matici z desky VESA (B) a uvolněte horní dvě matice, dokud nebude pro každou z nich odkryto 3 mm závitu šroubu.

4. Připevněte nástavce VESA (C) k desce VESA (B) v jednom z uvedených vzorů pomocí vozíkových šroubů (S-B) a matic (S-A) a utáhněte klíčem (T-A).
   (POZNÁMKA: U vzorů VESA 200x200 mm a menších tento krok přeskočte.)

5. MOŽNOST A: Monitor s plochou zadní stranou
   Připevněte desku VESA (B) k televizoru pomocí příslušných šroubů (M-A až M-D) s podložkami M8 (M-E) a ujistěte se, že dvě matice směřují k horní části televizoru. V případě potřeby byly dodány distanční podložky (M-F, M-G).

6. Zavěste televizor s deskou VESA na hlavu ramene (A).

7. Znovu nainstalujte spodní matici, abyste desku zajistili, a utáhněte všechny matice pomocí klíče (T-A).

8. Nastavte napnutí plynové pružiny pomocí 6mm imbusového klíče (T-C). Otáčením proti směru hodinových ručiček zvětšíte zdvih a otáčením ve směru hodinových ručiček jej zmenšíte. Nastavte podporu kloubového spoje náklonu pomocí 4mm imbusového klíče (T-B).
   POZNÁMKA: Pokud kloub vydává praskavý zvuk, utáhněte šroub s vnitřním šestihranem pomocí velkého plochého šroubováku.


   Před nastavením napnutí ramene plynové pružiny musí být televizor nainstalován na držáku.
   Při provádění úprav udržujte monitor v přímé orientaci.
9. Použijte vestavěné kabelové spony ke správě kabelů.


Upravte podle potřeby

Líbí se vám vaše nové nastavení VIVO a chcete se o něj podělit?
Označte nás na své fotografii! @vivo_us

Otevřeno pondělí až pátek od 7:00 do 19:00 CST,
náš specializovaný tým podpory vám může okamžitě nabídnout pomoc s rychlou dobou odezvy. Pokud obdržíte poškozené nebo vadné díly, kontaktujte nás. Rádi díly vyměníme, abychom zajistili, že budete mít plně funkční produkt.
309-278-5303
PRŮMĚRNÁ DOBA ŘEŠENÍ (v pracovní době): 5M 4S
www.vivo-us.com
Chatujte živě s agentem!
PRŮMĚRNÁ DOBA ŘEŠENÍ (v pracovní době): < 15 M
help@vivo-us.com
PRŮMĚRNÁ DOBA ODEZVY (v pracovní době): 1H 8M

• 23 % do < 15 minut
• 38 % do < 30 minut
• 61 % do < 1 hodiny
• 83 % do < 2 hodin
• 92 % do < 3 hodin

DALŠÍ PRODUKTY VIVO NAJDETE NA NAŠICH WEBOVÝCH STRÁNKÁCH: www.vivo-us.com
Naskenujte QR kód pomocí mobilního zařízení nebo sledujte odkaz na užitečná videa a specifikace týkající se tohoto produktu.
https://vivo-us.com/products/mount-g400b
