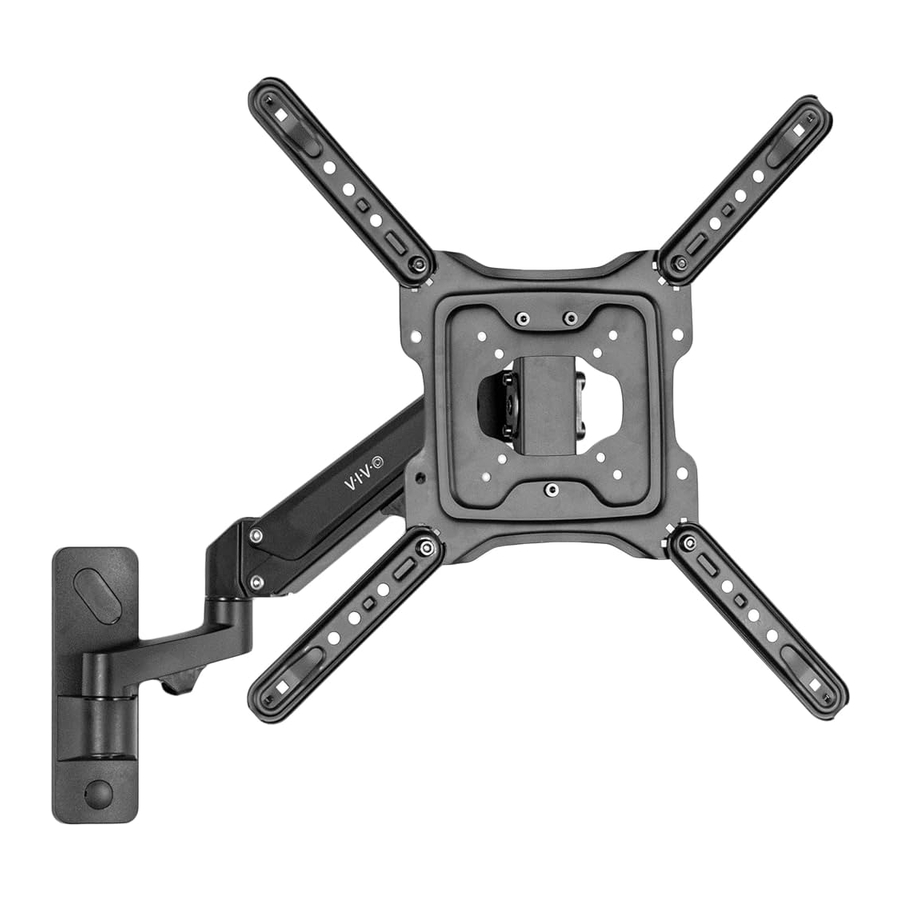

Vivo MOUNT-G400B, MOUNT-G400W Handleiding

INHOUD VAN DE VERPAKKING

Als u deze aanwijzingen niet begrijpt, of als u twijfelt over de veiligheid van de installatie, neem dan contact op met een gekwalificeerde technicus. Controleer zorgvuldig of er geen onderdelen ontbreken of defect zijn. Onjuiste installatie kan schade of ernstig letsel veroorzaken. Gebruik dit product niet voor enig ander doel dan datgene dat expliciet in deze handleiding wordt vermeld. Overschrijd de gewichtslimiet niet. Wij kunnen niet aansprakelijk worden gesteld voor schade of letsel veroorzaakt door onjuiste montage, onjuiste montage of oneigenlijk gebruik.

OPMERKING: NIET ALLE MEEGELEVERDE HARDWARE ZAL WORDEN GEBRUIKT

INSTALLEER NIET ALLEEN IN GIPSPLAAT. CONTROLEER UW WANDCONSTRUCTIE. GEBRUIK HOUTEN STIJLEN OM TE MONTEREN. We leveren montage voor bakstenen en betonnen muren. Neem bij twijfel contact met ons op via vivo-us.com, e-mail naar help@vivo-us.com, of bel ons op 309-278-5303.

BENODIGD GEREEDSCHAP

OVERSCHRIJD DE GEWICHTSLIMIET NIET.
Het niet doen kan leiden tot ernstig letsel.

VERSTIKKINGSGEVAAR
KLEINE ONDERDELEN - NIET GESCHIKT VOOR KINDEREN JONGER DAN 3 JAAR. TOEZICHT DOOR VOLWASSENEN IS VEREIST.

MONTAGESTAPPEN

1. OPTIE A: Houten wand
   Markeer de boorlocaties met behulp van de wandplaat op arm (A). Het gebruik van een stijlvinder wordt ten zeerste aanbevolen. Boor 2,2" (55 mm) diepe gaten met een 3/16" (4,5 mm) boor en monteer de arm aan de muur met behulp van muurschroeven (W-A) en ringen (W-C).

   OPTIE B: Betonnen wand
   Markeer de boorlocaties met behulp van de wandplaat op arm (A). Boor 2,4" (60 mm) diepe gaten met een 3/8" (10 mm) boor, druk ankers (W-B) in de gaten en monteer de arm aan de muur met behulp van muurschroeven (W-A) en ringen (W-C).
   OPMERKING: Ankers zijn gemaakt voor gebruik met beton of baksteen en werken niet met gipsplaat.

2. Bevestig schroefafdekkingen (D, E) aan de wandplaat.

3. Verwijder de onderste moer van de VESA-plaat (B) met behulp van de sleutel (T-A) en draai de bovenste twee moeren los totdat 3 mm schroefdraad zichtbaar is voor elk van de moeren.

4. Bevestig VESA-verlengstukken (C) aan de VESA-plaat (B) in een van de getoonde patronen met behulp van slotbouten (S-B) en moeren (S-A) en draai vast met sleutel (T-A).
   (OPMERKING: Voor VESA-patronen van 200x200 mm en kleiner, sla deze stap over.)

5. OPTIE A: Monitor met platte achterkant
   Monteer de VESA-plaat (B) op de tv met behulp van geschikte schroeven (M-A t/m M-D) met M8-ringen (M-E), en zorg ervoor dat de twee moeren naar de bovenkant van de tv zijn gericht. Indien nodig zijn er afstandsstukken (M-F, M-G) meegeleverd.

6. Hang de tv met de VESA-plaat op de kop van arm (A).

7. Installeer de onderste moer opnieuw om de plaat vast te zetten en draai alle moeren vast met sleutel (T-A).

8. Pas de spanning van de gasveer aan met behulp van de 6 mm inbussleutel (T-C). Draai tegen de klok in om de lift te vergroten en met de klok mee om de lift te verkleinen. Pas de kantelgewrichtondersteuning aan met behulp van de 4 mm inbussleutel (T-B).
   OPMERKING: gebruik een grote schroevendraaier met platte kop om de stelschroef van de fitting aan te draaien als het gewricht een knallend geluid maakt.


   De tv moet op de steun zijn geïnstalleerd voordat er spanningsaanpassingen aan de gasveerarm worden uitgevoerd.
   Houd de monitor in een rechte stand bij het maken van aanpassingen.
9. Gebruik ingebouwde kabelklemmen om kabels te geleiden.
