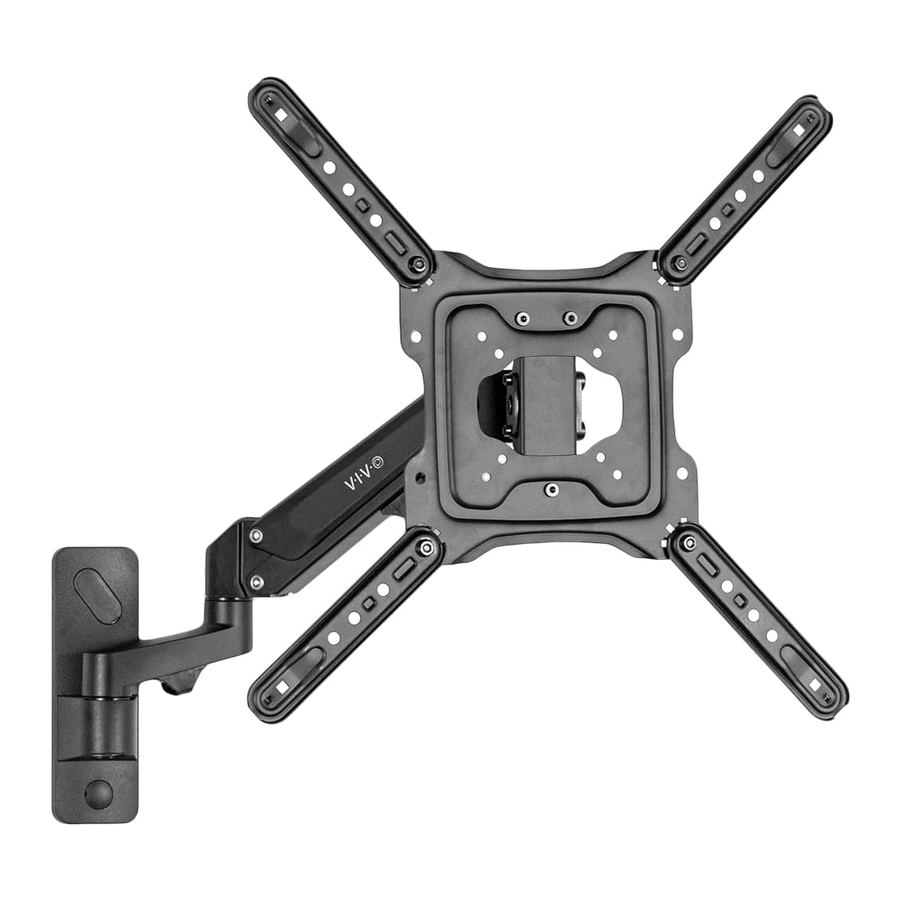

Vivo MOUNT-G400B, MOUNT-G400W kézikönyv
A CSOMAG TARTALMA
Ha nem érti ezeket az utasításokat, vagy kétségei vannak a telepítés biztonságosságával kapcsolatban, kérjük, hívjon egy képzett szakembert. Gondosan ellenőrizze, hogy nincsenek-e hiányzó vagy hibás alkatrészek. A helytelen telepítés károkat vagy súlyos sérüléseket okozhat. Ne használja ezt a terméket olyan célra, amely nincs kifejezetten meghatározva ebben a kézikönyvben. Ne lépje túl a súlyhatárt. Nem vállalunk felelősséget a helytelen szerelés, a hibás összeszerelés vagy a nem megfelelő használat által okozott károkért vagy sérülésekért.
MEGJEGYZÉS: NEM MINDEN MELLÉKELT HARDVERT FOG HASZNÁLNI
NE TELEPÍTSE CSAK GIPSZKARTONBA. ELLENŐRIZZE A FAL SZERKEZETÉT. HASZNÁLJON FA GERENDÁKAT A RÖGZÍTÉSHEZ. Tartalmazunk rögzítést tégla- és betonfalakhoz. Ha bizonytalan, kérjük, vegye fel velünk a kapcsolatot a vivo-us.com címen, e-mailben a help@vivo-us.com címen, vagy hívjon minket a 309-278-5303 telefonszámon.
SZÜKSÉGES ESZKÖZÖK
NE LÉPJE TÚL A SÚLYKAPACITÁST.
Ennek elmulasztása súlyos sérülést okozhat.
FULLADÁSVESZÉLY
KIS ALKATRÉSZEK - 3 ÉV ALATTI GYERMEKEK SZÁMÁRA NEM ALKALMAS. FELNŐTT FELÜGYELETE SZÜKSÉGES.
ÖSSZESZERELÉSI LÉPÉSEK
- A OPCIÓ: Fa fal
A karon lévő fali lemez (A) segítségével jelölje meg a fúrási helyeket. A gerendakereső használata erősen ajánlott. Fúrjon 2,2" (55 mm) mély lyukakat egy 3/16" (4,5 mm) fúrófejjel, és rögzítse a kart a falhoz a fali csavarokkal (W-A) és az alátétekkel (W-C).
![Szerelés - 1. lépés]( "Vivo - MOUNT-G400B - Szerelés - 1. lépés")
B OPCIÓ: Betonfal
A karon lévő fali lemez (A) segítségével jelölje meg a fúrási helyeket. Fúrjon 2,4" (60 mm) mély lyukakat egy 3/8" (10 mm) fúrófejjel, nyomja az horgonyokat (W-B) a lyukakba, és rögzítse a kart a falhoz a fali csavarokkal (W-A) és az alátétekkel (W-C).
MEGJEGYZÉS: Az horgonyokat betonhoz vagy téglához tervezték, és nem működnek gipszkartonnal.
![Szerelés - 2. lépés]( "Vivo - MOUNT-G400B - Szerelés - 2. lépés")
- Rögzítse a csavarfedeleket (D, E) a fali lemezhez.
![Szerelés - 3. lépés - Csavarfedelek rögzítése]( "Vivo - MOUNT-G400B - Szerelés - 3. lépés - Csavarfedelek rögzítése")
- Távolítsa el az alsó anyát a VESA lemezről (B) a csavarkulcs (T-A) segítségével, és lazítsa meg a felső két anyát, amíg mindegyiknél 3 mm csavarmenet nem látható.
![Szerelés - 4. lépés - Alsó anya eltávolítása]( "Vivo - MOUNT-G400B - Szerelés - 4. lépés - Alsó anya eltávolítása")
- Szerelje fel a VESA hosszabbítókat (C) a VESA lemezre (B) a bemutatott minták egyikében a kocsicsavarokkal (S-B) és az anyákkal (S-A), és húzza meg a csavarkulccsal (T-A).
(MEGJEGYZÉS: 200x200 mm-es és kisebb VESA minták esetén hagyja ki ezt a lépést.)
![Szerelés - 5. lépés]( "Vivo - MOUNT-G400B - Szerelés - 5. lépés")
- A OPCIÓ: Lapos hátú monitor
Szerelje fel a VESA lemezt (B) a TV-re a megfelelő csavarokkal (M-A-tól M-D-ig) az M8 alátétekkel (M-E), ügyelve arra, hogy a két anya a TV teteje felé nézzen. Szükség esetén távtartók (M-F, M-G) is rendelkezésre állnak.
![Szerelés - 6. lépés]( "Vivo - MOUNT-G400B - Szerelés - 6. lépés")
- Akassza fel a TV-t a VESA lemezzel a kar fejrészére (A).
![Szerelés - 7. lépés - TV felakasztása VESA lemezzel]( "Vivo - MOUNT-G400B - Szerelés - 7. lépés - TV felakasztása VESA lemezzel")
- Szerelje vissza az alsó anyát a lemez rögzítéséhez, és húzza meg az összes anyát a csavarkulcs segítségével (T-A).
![Szerelés - 8. lépés - Alsó anya visszaszerelése]( "Vivo - MOUNT-G400B - Szerelés - 8. lépés - Alsó anya visszaszerelése")
- Állítsa be a gázrugó feszességét egy 6 mm-es imbuszkulccsal (T-C). Fordítsa az óramutató járásával ellentétes irányba a felemelés növeléséhez, és az óramutató járásával megegyező irányba a csökkentéshez. Állítsa be a dőlés csuklótartóját egy 4 mm-es imbuszkulccsal (T-B).
MEGJEGYZÉS: Használjon egy nagy lapos csavarhúzót a foglalat csavarjának meghúzásához, ha a csukló pattogó hangot ad.
![Szerelés - 9. lépés - Gázrugó feszességének beállítása]( "Vivo - MOUNT-G400B - Szerelés - 9. lépés - Gázrugó feszességének beállítása")
![Figyelmeztetés ikon]( "Figyelmeztetés")
A TV-t fel kell szerelni a tartóra, mielőtt beállítaná a gázrugós kar feszességét.
Állítsa egyenes helyzetbe a monitort a beállítások elvégzésekor. - Használja a beépített kábelcsíptetőket a kábelek elrendezéséhez.
![Szerelés - 10. lépés - Használja a beépített kábelcsíptetőket]( "Vivo - MOUNT-G400B - Szerelés - 10. lépés - Használja a beépített kábelcsíptetőket")
Állítsa be igény szerint
