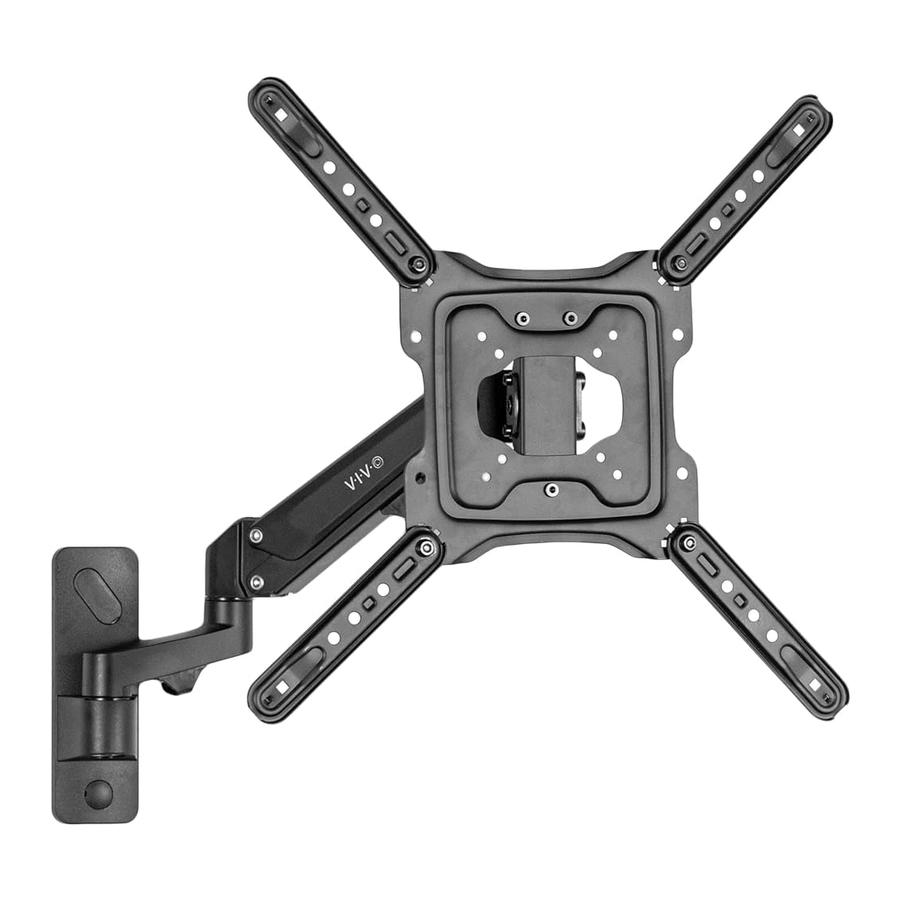

Руководство для Vivo MOUNT-G400B, MOUNT-G400W

Содержание

КОМПЛЕКТ ПОСТАВКИ


Если вы не понимаете эти указания или сомневаетесь в безопасности установки, обратитесь к квалифицированному специалисту. Внимательно проверьте, чтобы не было отсутствующих или дефектных деталей. Неправильная установка может привести к повреждению или серьезной травме. Не используйте данный продукт для каких-либо целей, не указанных в данном руководстве. Не превышайте грузоподъемность. Мы не несем ответственности за ущерб или травмы, вызванные неправильной установкой, неправильной сборкой или ненадлежащим использованием.

ПРИМЕЧАНИЕ: БУДУТ ИСПОЛЬЗОВАНЫ НЕ ВСЕ ВКЛЮЧЕННЫЕ КОМПОНЕНТЫ

НЕ УСТАНАВЛИВАЙТЕ ТОЛЬКО В ГИПСОКАРТОН. ПРОВЕРЬТЕ КОНСТРУКЦИЮ СТЕНЫ. ИСПОЛЬЗУЙТЕ ДЕРЕВЯННЫЕ СТОЙКИ ДЛЯ КРЕПЛЕНИЯ. Мы включаем крепление для кирпичных и бетонных стен. Если вы не уверены, свяжитесь с нами по адресу vivo-us.com, по электронной почте help@vivo-us.com или позвоните нам по телефону 309-278-5303.

НЕОБХОДИМЫЕ ИНСТРУМЕНТЫ

НЕ ПРЕВЫШАЙТЕ ГРУЗОПОДЪЕМНОСТЬ.
Несоблюдение этого требования может привести к серьезным травмам.


ОПАСНОСТЬ УДУШЬЯ
МЕЛКИЕ ДЕТАЛИ - НЕ ДЛЯ ДЕТЕЙ МЛАДШЕ 3 ЛЕТ. ТРЕБУЕТСЯ ПРИСМОТР ВЗРОСЛЫХ.

ЭТАПЫ СБОРКИ

  1. ВАРИАНТ A: Деревянная стена
    Используя настенную пластину на рычаге (A), отметьте места сверления. Настоятельно рекомендуется использовать детектор стоек. Просверлите отверстия глубиной 2,2 дюйма (55 мм) с помощью сверла 3/16" (4,5 мм) и прикрепите рычаг к стене с помощью настенных винтов (W-A) и шайб (W-C).
    Сборка - Шаг 1
    ВАРИАНТ B: Бетонная стена
    Используя настенную пластину на рычаге (A), отметьте места сверления. Просверлите отверстия глубиной 2,4 дюйма (60 мм) с помощью сверла 3/8" (10 мм), вдавите анкеры (W-B) в отверстия и прикрепите рычаг к стене с помощью настенных винтов (W-A) и шайб (W-C).
    ПРИМЕЧАНИЕ: Анкеры предназначены для использования с бетоном или кирпичом и не будут работать с гипсокартоном.
    Сборка - Шаг 2
  2. Прикрепите крышки винтов (D, E) к настенной пластине.
    Сборка - Шаг 3 - Прикрепите крышки винтов
  3. Снимите нижнюю гайку с пластины VESA (B) с помощью гаечного ключа (T-A) и ослабьте две верхние гайки до тех пор, пока не будет видно 3 мм резьбы винта для каждой из них.
    Сборка - Шаг 4 - Снимите нижнюю гайку
  4. Прикрепите удлинители VESA (C) к пластине VESA (B) одним из показанных способов, используя болты с квадратной головкой (S-B) и гайки (S-A), и затяните гаечным ключом (T-A).
    (ПРИМЕЧАНИЕ: для размеров VESA 200x200 мм и меньше пропустите этот шаг.)
    Сборка - Шаг 5
  5. ВАРИАНТ A: Монитор с плоской задней панелью
    Прикрепите пластину VESA (B) к телевизору с помощью соответствующих винтов (M-A - M-D) с шайбами M8 (M-E), убедившись, что две гайки обращены к верхней части телевизора. При необходимости предусмотрены прокладки (M-F, M-G).
    Сборка - Шаг 6
  6. Повесьте телевизор с пластиной VESA на головку рычага (A).
    Сборка - Шаг 7 - Повесьте телевизор с пластиной VESA
  7. Установите нижнюю гайку на место, чтобы закрепить пластину, и затяните все гайки с помощью гаечного ключа (T-A).
    Сборка - Шаг 8 - Установите нижнюю гайку на место
  8. Отрегулируйте натяжение газовой пружины с помощью шестигранного ключа на 6 мм (T-C). Поверните против часовой стрелки, чтобы увеличить подъем, и по часовой стрелке, чтобы уменьшить. Отрегулируйте опору шарнира наклона с помощью шестигранного ключа на 4 мм (T-B).
    ПРИМЕЧАНИЕ: используйте большую отвертку с плоским лезвием, чтобы затянуть установочный винт, если шарнир издает хлопающий звук.
    Сборка - Шаг 9 - Отрегулируйте натяжение газовой пружины

    Перед регулировкой натяжения рычага газовой пружины необходимо установить телевизор на крепление.
    При регулировке держите монитор в прямом положении.
  9. Используйте встроенные кабельные зажимы для организации кабелей.
    Сборка - Шаг 10 - Используйте встроенные кабельные зажимы

Отрегулируйте по желанию
Отрегулируйте по желанию

Вам нравится ваша новая установка VIVO и хотите поделиться ею?
Отметьте нас на своей фотографии! @vivo_us

Мы работаем с понедельника по пятницу с 7:00 до 19:00 по центральному поясному времени,
наша специализированная служба поддержки может предложить немедленную помощь с быстрым временем ответа. Если какие-либо детали получены поврежденными или дефектными, свяжитесь с нами. Мы будем рады заменить детали, чтобы обеспечить полную работоспособность продукта.
309-278-5303
СРЕДНЕЕ ВРЕМЯ РЕШЕНИЯ (в рабочее время): 5M 4S
www.vivo-us.com
Общайтесь вживую с агентом!
СРЕДНЕЕ ВРЕМЯ РЕШЕНИЯ (в рабочее время): < 15 M
help@vivo-us.com
СРЕДНЕЕ ВРЕМЯ ОТВЕТА (в рабочее время): 1HR 8M

  • 23% в течение < 15 м
  • 38% в течение < 30 м
  • 61% в течение < 1 часа
  • 83% в течение < 2 часов
  • 92% в течение < 3 часов

ДЛЯ ПОЛУЧЕНИЯ ДОПОЛНИТЕЛЬНОЙ ИНФОРМАЦИИ О ПРОДУКЦИИ VIVO ПОСЕТИТЕ НАШ САЙТ: www.vivo-us.com
Отсканируйте QR-код с помощью мобильного устройства или перейдите по ссылке, чтобы посмотреть полезные видеоролики и технические характеристики, относящиеся к данному изделию.
https://vivo-us.com/products/mount-g400b
