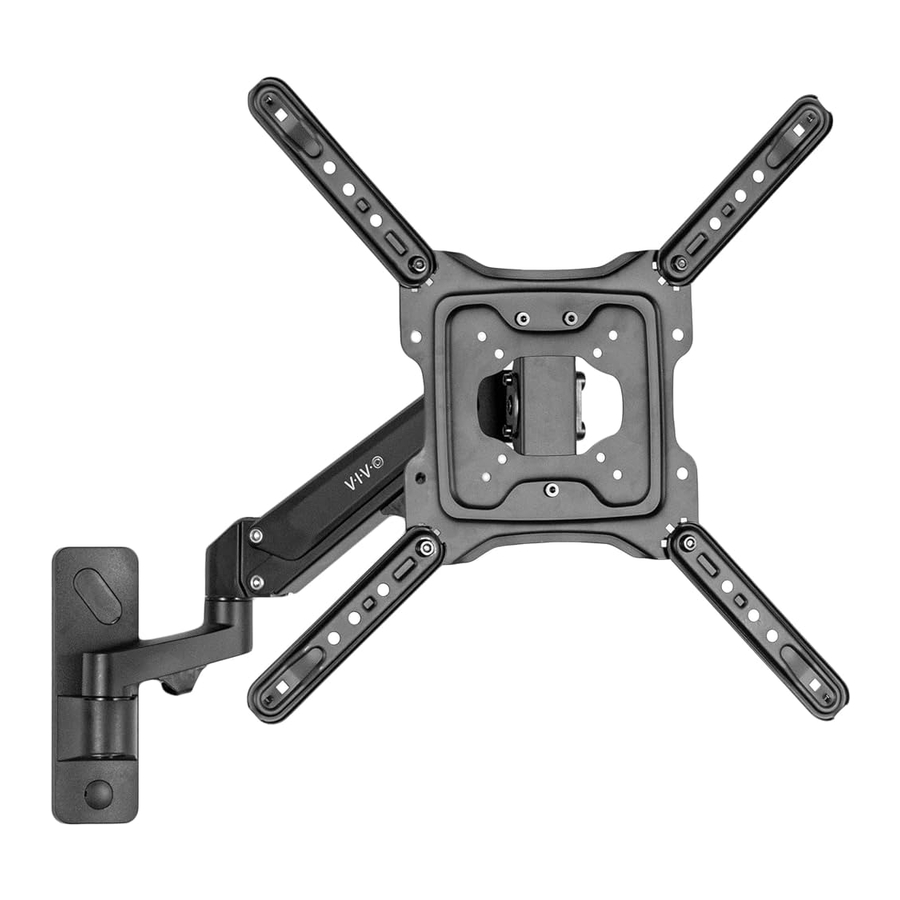

Príručka pre Vivo MOUNT-G400B, MOUNT-G400W

OBSAH BALENIA

Ak týmto pokynom nerozumiete alebo máte pochybnosti o bezpečnosti inštalácie, zavolajte kvalifikovaného technika. Starostlivo skontrolujte, či nechýbajú alebo nie sú poškodené žiadne diely. Nesprávna inštalácia môže spôsobiť škody alebo vážne zranenia. Nepoužívajte tento produkt na žiadny účel, ktorý nie je výslovne uvedený v tejto príručke. Neprekračujte nosnosť. Nezodpovedáme za škody alebo zranenia spôsobené nesprávnou montážou, nesprávnou montážou alebo nevhodným používaním.

POZNÁMKA: NIE VŠETOK OBSAHOVANÝ HARDVÉR BUDE POUŽITÝ

NEMONTUJTE IBA DO SADROKARTÓNU. OVERTE SI KONŠTRUKCIU STENY. NA MONTÁŽ POUŽITE DREVENÉ HRANOLY. Obsahujeme montáž na tehlové a betónové steny. Ak si nie ste istí, kontaktujte nás na vivo-us.com, e-mailom na help@vivo-us.com alebo nám zavolajte na číslo 309-278-5303.

POTREBNÉ NÁSTROJE

NEPREKRAČUJTE NOSNOSŤ.
V opačnom prípade môže dôjsť k vážnemu zraneniu.

NEBEZPEČENSTVO UDUSENIA
MALÉ DIELY – NIE SÚ URČENÉ PRE DETI DO 3 ROKOV. VYŽADUJE SA DOHĽAD DOSPELEJ OSOBY.

MONTÁŽNE KROKY

1. MOŽNOSŤ A: Drevená stena
   Pomocou nástennej dosky na ramene (A) označte miesta vŕtania. Použitie hľadača kolíkov sa dôrazne odporúča. Vyvŕtajte otvory hlboké 2,2" (55 mm) pomocou vrtáka 3/16" (4,5 mm) a namontujte rameno na stenu pomocou skrutiek do steny (W-A) a podložiek (W-C).

   MOŽNOSŤ B: Betónová stena
   Pomocou nástennej dosky na ramene (A) označte miesta vŕtania. Vyvŕtajte otvory hlboké 2,4" (60 mm) pomocou vrtáka 3/8" (10 mm), zatlačte kotvy (W-B) do otvorov a namontujte rameno na stenu pomocou skrutiek do steny (W-A) a podložiek (W-C).
   POZNÁMKA: Kotvy sú určené na použitie s betónom alebo tehlou a nebudú fungovať so sadrokartónom.

2. Pripevnite kryty skrutiek (D, E) k nástennej doske.

3. Odstráňte spodnú maticu z platne VESA (B) pomocou kľúča (T-A) a uvoľnite horné dve matice, kým nebude pre každú z nich odkrytých 3 mm závitu skrutky.

4. Pripevnite predĺženia VESA (C) k platni VESA (B) v jednom zo zobrazených vzorov pomocou skrutiek so štvorhrannou hlavou (S-B) a matíc (S-A) a utiahnite pomocou kľúča (T-A).
   (POZNÁMKA: Pre vzory VESA 200 x 200 mm a menšie tento krok preskočte.)

5. MOŽNOSŤ A: Monitor s plochou zadnou stranou
   Pripevnite platňu VESA (B) k TV pomocou vhodných skrutiek (M-A až M-D) s podložkami M8 (M-E), pričom dbajte na to, aby dve matice smerovali k hornej časti TV. V prípade potreby sú k dispozícii rozpery (M-F, M-G).

6. Zaveste TV s platňou VESA na hlavu ramena (A).

7. Znova nainštalujte spodnú maticu, aby ste zaistili platňu, a utiahnite všetky matice pomocou kľúča (T-A).

8. Nastavte napnutie plynovej pružiny pomocou 6 mm imbusového kľúča (T-C). Otočením proti smeru hodinových ručičiek zvýšite zdvih a otočením v smere hodinových ručičiek ho znížite. Nastavte podporu naklápacieho kĺbu pomocou 4 mm imbusového kľúča (T-B).
   POZNÁMKA: Ak kĺb vydáva praskavý zvuk, utiahnite nastavovaciu skrutku pomocou veľkého plochého skrutkovača.


   Pred nastavením napnutia ramena s plynovou pružinou musí byť TV nainštalovaná na držiak.
   Pri vykonávaní úprav udržujte monitor v priamej orientácii.
9. Na usporiadanie káblov použite vstavané káblové spony.


Upravte podľa potreby
