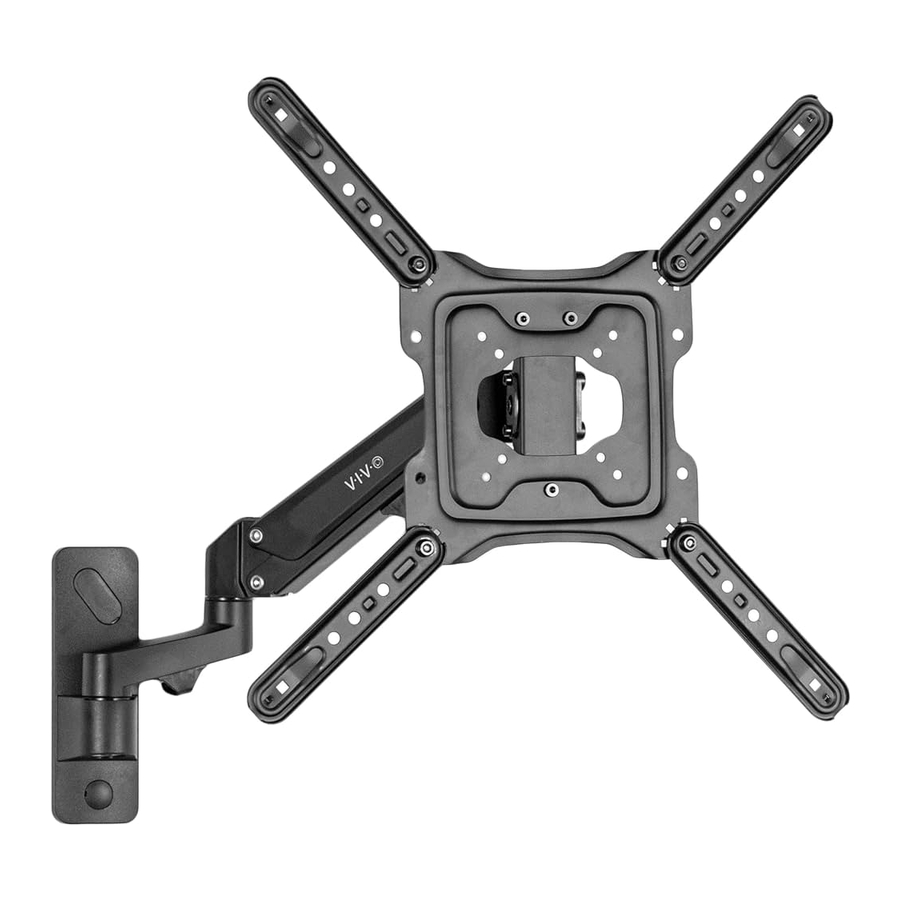

Manuale VIVO MOUNT-G400B, MOUNT-G400W

CONTENUTO DELLA CONFEZIONE

Se non si comprendono queste istruzioni o se si hanno dubbi sulla sicurezza dell'installazione, rivolgersi a un tecnico qualificato. Controllare attentamente per assicurarsi che non vi siano parti mancanti o difettose. Un'installazione non corretta può causare danni o lesioni gravi. Non utilizzare questo prodotto per scopi non esplicitamente specificati in questo manuale. Non superare la capacità di peso. Non possiamo essere ritenuti responsabili per danni o lesioni causati da montaggio improprio, assemblaggio errato o uso inappropriato.

NOTA: NON TUTTO L'HARDWARE INCLUSO SARÀ UTILIZZATO

NON INSTALLARE SOLO SU CARTONGESSO. VERIFICARE LA COSTRUZIONE DELLA PARETE. UTILIZZARE I MONTANTI IN LEGNO PER IL MONTAGGIO. Includiamo il montaggio per pareti in mattoni e cemento. In caso di dubbi, contattaci all'indirizzo vivo-us.com, invia un'e-mail all'indirizzo help@vivo-us.com oppure chiamaci al numero 309-278-5303.

STRUMENTI NECESSARI

NON SUPERARE LA CAPACITÀ DI PESO.
La mancata osservanza di questa precauzione può provocare lesioni gravi.

PERICOLO DI SOFFOCAMENTO
PARTI PICCOLE - NON ADATTO A BAMBINI DI ETÀ INFERIORE A 3 ANNI. È RICHIESTA LA SUPERVISIONE DI UN ADULTO.

PROCEDURA DI ASSEMBLAGGIO

1. OPZIONE A: Parete in legno
   Utilizzando la piastra a muro sul braccio (A), contrassegnare le posizioni di foratura. Si consiglia vivamente l'uso di un rilevatore di montanti. Praticare fori profondi 2,2" (55 mm) utilizzando una punta da trapano da 3/16" (4,5 mm) e montare il braccio alla parete utilizzando le viti per muro (W-A) e le rondelle (W-C).

   OPZIONE B: Parete in cemento
   Utilizzando la piastra a muro sul braccio (A), contrassegnare le posizioni di foratura. Praticare fori profondi 2,4" (60 mm) utilizzando una punta da trapano da 3/8" (10 mm), inserire gli ancoraggi (W-B) nei fori e montare il braccio alla parete utilizzando le viti per muro (W-A) e le rondelle (W-C).
   NOTA: gli ancoraggi sono realizzati per l'uso con cemento o mattoni e non funzioneranno con il cartongesso.

2. Fissare i coperchi delle viti (D, E) alla piastra a muro.

3. Rimuovere il dado inferiore dalla piastra VESA (B) utilizzando la chiave inglese (T-A) e allentare i due dadi superiori fino a quando non sono esposti 3 mm di filetto per ciascuno.

4. Fissare le estensioni VESA (C) alla piastra VESA (B) in uno dei modelli mostrati utilizzando i bulloni a testa tonda (S-B) e i dadi (S-A) e serrare con la chiave inglese (T-A).
   (NOTA: per i modelli VESA 200x200 mm e più piccoli, saltare questo passaggio.)

5. OPZIONE A: Monitor con retro piatto
   Montare la piastra VESA (B) sul televisore utilizzando le viti appropriate (da M-A a M-D) con le rondelle M8 (M-E), assicurandosi che i due dadi siano rivolti verso la parte superiore del televisore. Se necessario, sono stati forniti i distanziali (M-F, M-G).

6. Appendere il televisore con la piastra VESA sulla testa del braccio (A).

7. Reinstallare il dado inferiore per fissare la piastra e serrare tutti i dadi utilizzando la chiave inglese (T-A).

8. Regolare la tensione della molla a gas utilizzando la chiave a brugola da 6 mm (T-C). Ruotare in senso antiorario per aumentare il sollevamento e in senso orario per diminuirlo. Regolare il supporto del giunto di inclinazione utilizzando la chiave a brugola da 4 mm (T-B).
   NOTA: utilizzare un cacciavite a lama larga per serrare la vite di fermo se il giunto emette uno schiocco.


   Il televisore deve essere installato sul supporto prima di apportare regolazioni di tensione al braccio della molla a gas.
   Mantenere il monitor in orientamento diritto durante le regolazioni.
9. Utilizzare le clip per cavi integrate per gestire i cavi.


Regola come desiderato

Ti piace la tua nuova configurazione VIVO e vuoi condividerla?
Tagga la tua foto! @vivo_us

Aperti dal lunedì al venerdì dalle 7:00 alle 19:00 CST,
il nostro team di supporto dedicato può offrire assistenza immediata con tempi di risposta rapidi. Se si ricevono parti danneggiate o difettose, contattaci. Saremo lieti di sostituire le parti per garantire che tu abbia un prodotto perfettamente funzionante.
309-278-5303
TEMPO MEDIO DI RISOLUZIONE (entro l'orario di ufficio): 5M 4S
www.vivo-us.com
Chatta in diretta con un agente!
TEMPO MEDIO DI RISOLUZIONE (entro l'orario di ufficio): < 15 M
help@vivo-us.com
TEMPO MEDIO DI RISPOSTA (entro l'orario di ufficio): 1HR 8M

• 23% entro < 15m
• 38% entro < 30m
• 61% entro < 1hr
• 83% entro < 2hr
• 92% entro < 3hr

PER ALTRI PRODOTTI VIVO, VISITA IL NOSTRO SITO WEB ALL'INDIRIZZO: www.vivo-us.com
Scansiona il codice QR con il tuo dispositivo mobile o segui il link per video utili e specifiche relative a questo prodotto.
https://vivo-us.com/products/mount-g400b
