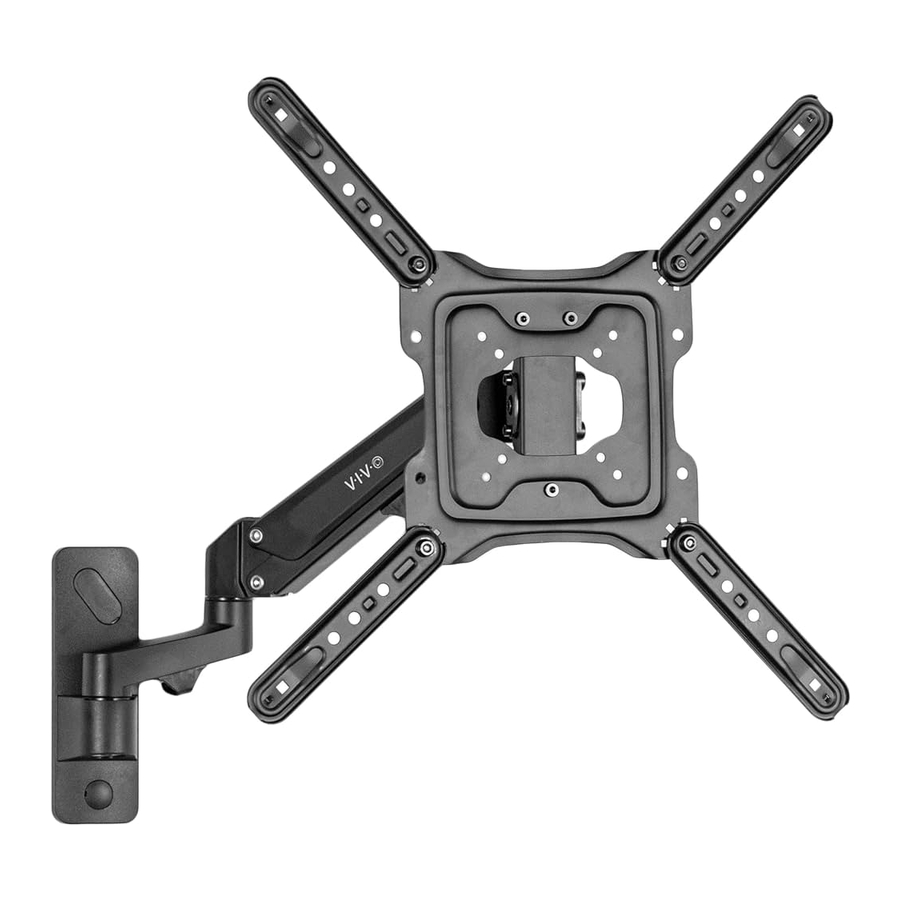

Panduan Vivo MOUNT-G400B, MOUNT-G400W

ISI PAKET

Jika Anda tidak memahami petunjuk ini, atau jika Anda memiliki keraguan tentang keamanan pemasangan, hubungi teknisi yang memenuhi syarat. Periksa dengan cermat untuk memastikan tidak ada komponen yang hilang atau cacat. Pemasangan yang tidak tepat dapat menyebabkan kerusakan atau cedera serius. Jangan gunakan produk ini untuk tujuan apa pun yang tidak secara eksplisit ditentukan dalam panduan ini. Jangan melebihi kapasitas berat. Kami tidak bertanggung jawab atas kerusakan atau cedera yang disebabkan oleh pemasangan yang tidak tepat, perakitan yang salah, atau penggunaan yang tidak sesuai.

CATATAN: TIDAK SEMUA PERANGKAT KERAS YANG DISERTAKAN AKAN DIGUNAKAN

JANGAN PASANG KE PAPAN GYPSUM SENDIRIAN. VERIFIKASI KONSTRUKSI DINDING ANDA. GUNAKAN BAUT KAYU UNTUK PEMASANGAN. Kami menyertakan pemasangan untuk dinding bata dan beton. Jika Anda tidak yakin, silakan hubungi kami di vivo-us.com, email di help@vivo-us.com, atau hubungi kami di 309-278-5303.

ALAT YANG DIBUTUHKAN

JANGAN MELEBIHI KAPASITAS BERAT.
Kegagalan untuk melakukannya dapat mengakibatkan cedera serius.

BAHAYA TERSEDAK
BAGIAN KECIL - BUKAN UNTUK ANAK DI BAWAH 3 TAHUN. PENGAWASAN ORANG DEWASA DIPERLUKAN.

LANGKAH-LANGKAH PERAKITAN

1. OPSI A: Dinding Kayu
   Menggunakan pelat dinding pada Lengan (A), tandai lokasi pengeboran. Penggunaan pencari stud sangat direkomendasikan. Bor lubang sedalam 2,2" (55mm) menggunakan mata bor 3/16" (4,5mm), dan pasang lengan ke dinding menggunakan Sekrup Dinding (W-A) dan Washer (W-C).

   OPSI B: Dinding Beton
   Menggunakan pelat dinding pada Lengan (A), tandai lokasi pengeboran. Bor lubang sedalam 2,4" (60mm) menggunakan mata bor 3/8" (10mm), tekan Jangkar (W-B) ke dalam lubang, dan pasang lengan ke dinding menggunakan Sekrup Dinding (W-A) dan Washer (W-C).
   CATATAN: Jangkar dibuat untuk digunakan dengan beton atau batu bata, dan tidak akan berfungsi dengan papan gypsum.

2. Pasang Penutup Sekrup (D, E) ke pelat dinding.

3. Lepaskan mur bawah dari Pelat VESA (B) menggunakan Kunci Pas (T-A), dan kendurkan dua mur atas hingga 3mm ulir sekrup terbuka untuk masing-masing mur.

4. Pasang Ekstensi VESA (C) ke Pelat VESA (B) dalam salah satu pola yang ditunjukkan menggunakan Baut Carriage (S-B) dan Mur (S-A), dan kencangkan dengan Kunci Pas (T-A).
   (CATATAN: Untuk pola VESA 200x200mm dan lebih kecil, lewati langkah ini.)

5. OPSI A: Monitor Belakang Datar
   Pasang Pelat VESA (B) ke TV menggunakan Sekrup yang sesuai (M-A hingga M-D) dengan Washer M8 (M-E), pastikan kedua mur menghadap ke arah atas TV. Jika diperlukan, Spacer (M-F, M-G) telah disediakan.

6. Gantung TV dengan pelat VESA ke kepala Lengan (A).

7. Pasang kembali mur bawah untuk mengamankan pelat, dan kencangkan semua mur menggunakan Kunci Pas (T-A).

8. Sesuaikan tegangan pegas gas menggunakan Kunci Allen 6mm (T-C). Putar berlawanan arah jarum jam untuk menambah pengangkatan, dan searah jarum jam untuk mengurangi. Sesuaikan dukungan sambungan kemiringan menggunakan Kunci Allen 4mm (T-B).
   CATATAN: gunakan obeng pipih besar untuk mengencangkan sekrup set soket jika sambungan mengeluarkan suara letupan.


   TV harus dipasang pada dudukan sebelum melakukan penyesuaian tegangan pada lengan pegas gas.
   Jaga agar monitor tetap dalam orientasi lurus saat melakukan penyesuaian.
9. Gunakan klip kabel bawaan untuk mengatur kabel.


Sesuaikan Sesuai Keinginan

Suka pengaturan VIVO baru Anda dan ingin berbagi?
Tandai kami di foto Anda! @vivo_us

Buka Senin - Jumat 7:00 - 19:00 CST,
tim dukungan khusus kami dapat menawarkan bantuan langsung dengan waktu respons yang cepat. Jika ada bagian yang diterima rusak atau cacat, silakan hubungi kami. Kami dengan senang hati mengganti suku cadang untuk memastikan Anda memiliki produk yang berfungsi penuh.
309-278-5303
WAKTU RESOLUSI RATA-RATA (dalam jam kerja): 5M 4S
www.vivo-us.com
Obrolan langsung dengan agen!
WAKTU RESOLUSI RATA-RATA (dalam jam kerja): < 15 M
help@vivo-us.com
WAKTU RESPON RATA-RATA (dalam jam kerja): 1HR 8M

• 23% dalam < 15m
• 38% dalam < 30m
• 61% dalam < 1 jam
• 83% dalam < 2 jam
• 92% dalam < 3 jam

UNTUK PRODUK VIVO LAINNYA, LIHAT SITUS WEB KAMI DI: www.vivo-us.com
Pindai kode QR dengan perangkat seluler Anda atau ikuti tautan untuk video dan spesifikasi bermanfaat terkait dengan produk ini.
https://vivo-us.com/products/mount-g400b
