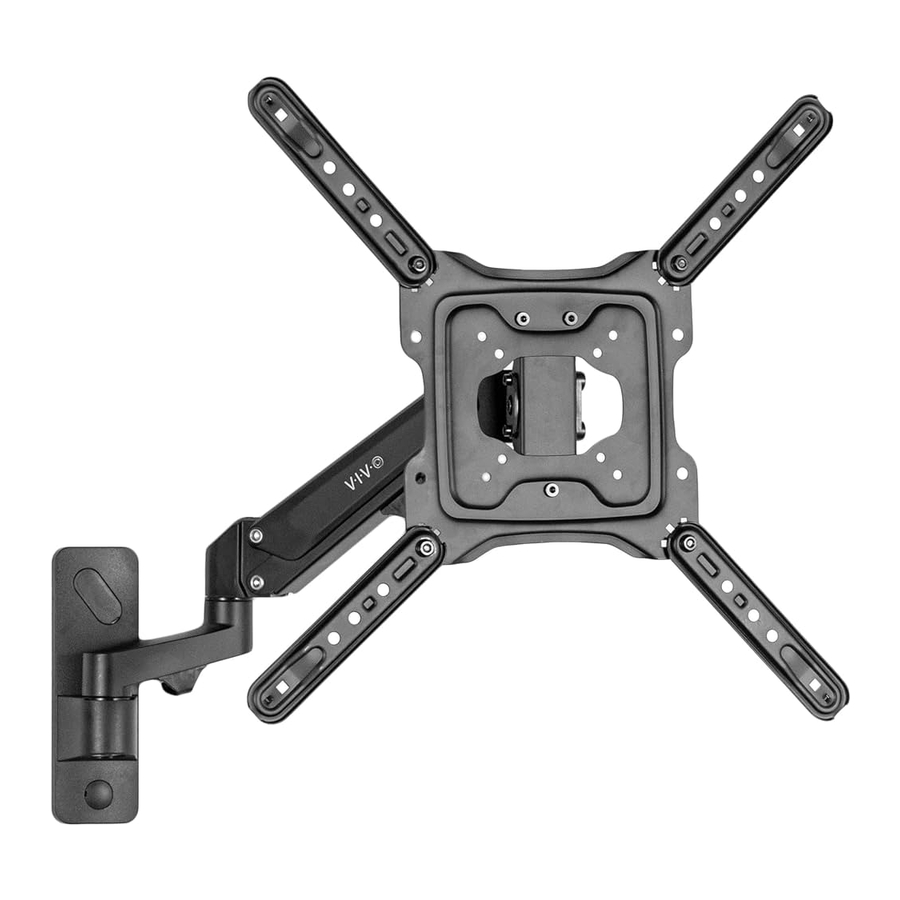

Manual do VIVO MOUNT-G400B, MOUNT-G400W

Conteúdo

CONTEÚDO DA EMBALAGEM


Se não compreender estas instruções ou se tiver alguma dúvida sobre a segurança da instalação, contacte um técnico qualificado. Verifique cuidadosamente para garantir que não faltam peças ou que não existem peças defeituosas. A instalação incorreta pode causar danos ou ferimentos graves. Não utilize este produto para qualquer finalidade que não esteja explicitamente especificada neste manual. Não exceda a capacidade de peso. Não nos responsabilizamos por danos ou ferimentos causados por montagem inadequada, montagem incorreta ou uso inadequado.

NOTA: NEM TODO O HARDWARE INCLUÍDO SERÁ UTILIZADO

NÃO INSTALE APENAS EM PLACAS DE GESSO. VERIFIQUE A CONSTRUÇÃO DA SUA PAREDE. UTILIZE VIGAS DE MADEIRA PARA A MONTAGEM. Incluímos a montagem para paredes de tijolo e cimento. Em caso de dúvida, contacte-nos em vivo-us.com, envie um e-mail para help@vivo-us.com ou ligue para 309-278-5303.

FERRAMENTAS NECESSÁRIAS

NÃO EXCEDA A CAPACIDADE DE PESO.
O não cumprimento desta regra pode resultar em ferimentos graves.


PERIGO DE ASFIXIA
PEÇAS PEQUENAS - NÃO ADEQUADO PARA CRIANÇAS COM MENOS DE 3 ANOS. É NECESSÁRIA A SUPERVISÃO DE UM ADULTO.

ETAPAS DE MONTAGEM

  1. OPÇÃO A: Parede de madeira
    Utilizando a placa de parede no Braço (A), marque os locais de perfuração. É altamente recomendável a utilização de um localizador de vigas. Faça furos com 2,2" (55 mm) de profundidade utilizando uma broca de 3/16" (4,5 mm) e monte o braço na parede utilizando os Parafusos de parede (W-A) e as Arruelas (W-C).
    Montagem - Passo 1
    OPÇÃO B: Parede de cimento
    Utilizando a placa de parede no Braço (A), marque os locais de perfuração. Faça furos com 2,4" (60 mm) de profundidade utilizando uma broca de 3/8" (10 mm), pressione as Buchas (W-B) nos furos e monte o braço na parede utilizando os Parafusos de parede (W-A) e as Arruelas (W-C).
    NOTA: As buchas são feitas para utilização com cimento ou tijolo e não funcionarão com placas de gesso.
    Montagem - Passo 2
  2. Fixe as Tampas dos parafusos (D, E) à placa de parede.
    Montagem - Passo 3 - Fixar tampas de parafusos
  3. Retire a porca inferior da Placa VESA (B) utilizando a Chave (T-A) e afrouxe as duas porcas superiores até que 3 mm da rosca do parafuso fiquem expostos para cada uma.
    Montagem - Passo 4 - Remover porca inferior
  4. Fixe as Extensões VESA (C) à Placa VESA (B) num dos padrões apresentados, utilizando os Parafusos de carruagem (S-B) e as Porcas (S-A) e aperte com a Chave (T-A).
    (NOTA: Para padrões VESA de 200 x 200 mm e inferiores, ignore este passo.)
    Montagem - Passo 5
  5. OPÇÃO A: Monitor com parte traseira plana
    Fixe a Placa VESA (B) à TV utilizando os Parafusos adequados (M-A até M-D) com as Arruelas M8 (M-E), certificando-se de que as duas porcas estão viradas para a parte superior da TV. Se necessário, foram fornecidos espaçadores (M-F, M-G).
    Montagem - Passo 6
  6. Pendure a TV com a placa VESA na cabeça do Braço (A).
    Montagem - Passo 7 - Pendurar TV com placa VESA
  7. Reinstale a porca inferior para fixar a placa e aperte todas as porcas utilizando a Chave (T-A).
    Montagem - Passo 8 - Reinstalar porca inferior
  8. Ajuste a tensão da mola a gás utilizando a Chave Allen de 6 mm (T-C). Rode no sentido anti-horário para aumentar a elevação e no sentido horário para diminuir. Ajuste o suporte da junta de inclinação utilizando a Chave Allen de 4 mm (T-B).
    NOTA: utilize uma chave de fendas grande de lâmina plana para apertar o parafuso de fixação se a junta fizer um ruído de estalo.
    Montagem - Passo 9 - Ajustar tensão da mola a gás

    A TV deve ser instalada no suporte antes de efetuar ajustes de tensão no braço da mola a gás.
    Mantenha o monitor numa orientação reta ao efetuar ajustes.
  9. Utilize os clipes de cabos incorporados para gerir os cabos.
    Montagem - Passo 10 - Utilizar clipes de cabos incorporados

Ajustar conforme pretendido
Ajustar conforme pretendido

Adora a sua nova configuração da VIVO e quer partilhá-la?
Identifique-nos na sua foto! @vivo_us

Aberto de segunda a sexta-feira, das 7:00 às 19:00 CST,
a nossa equipa de suporte dedicada pode oferecer assistência imediata com tempos de resposta rápidos. Se alguma peça for recebida danificada ou defeituosa, contacte-nos. Teremos todo o prazer em substituir as peças para garantir que tem um produto totalmente funcional.
309-278-5303
TEMPO MÉDIO DE RESOLUÇÃO (dentro do horário de expediente): 5M 4S
www.vivo-us.com
Fale em direto com um agente!
TEMPO MÉDIO DE RESOLUÇÃO (dentro do horário de expediente): < 15 M
help@vivo-us.com
TEMPO MÉDIO DE RESPOSTA (dentro do horário de expediente): 1H 8M

  • 23% em < 15 m
  • 38% em < 30 m
  • 61% em < 1 h
  • 83% em < 2 h
  • 92% em < 3 h

PARA MAIS PRODUTOS DA VIVO, CONSULTE O NOSSO WEBSITE EM: www.vivo-us.com
Digitalize o código QR com o seu dispositivo móvel ou siga a ligação para vídeos e especificações úteis relacionados com este produto.
https://vivo-us.com/products/mount-g400b
