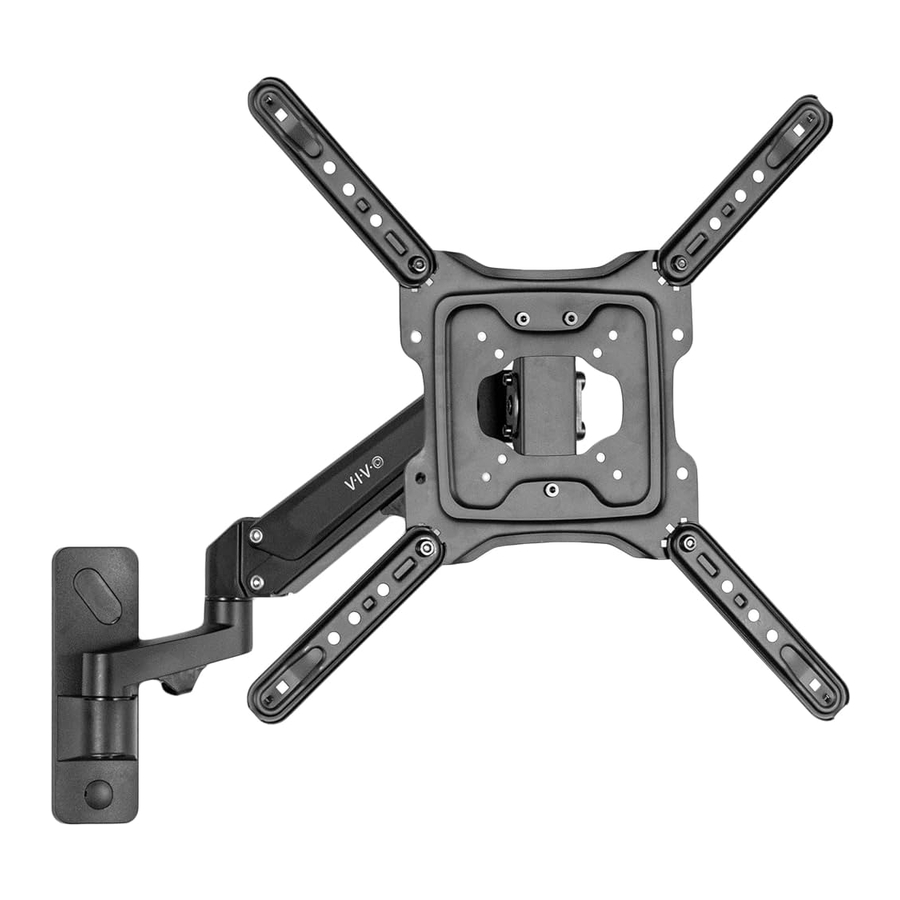

Manual do Vivo MOUNT-G400B, MOUNT-G400W

CONTEÚDO DA EMBALAGEM
Se você não entender estas instruções ou tiver alguma dúvida sobre a segurança da instalação, entre em contato com um técnico qualificado. Verifique cuidadosamente para garantir que não haja peças faltando ou defeituosas. A instalação inadequada pode causar danos ou ferimentos graves. Não use este produto para qualquer finalidade que não seja explicitamente especificada neste manual. Não exceda a capacidade de peso. Não podemos ser responsabilizados por danos ou ferimentos causados por montagem inadequada, montagem incorreta ou uso inadequado.

OBSERVAÇÃO: NEM TODO O HARDWARE INCLUÍDO SERÁ USADO
NÃO INSTALE APENAS EM DRYWALL. VERIFIQUE A CONSTRUÇÃO DA SUA PAREDE. USE VIGAS DE MADEIRA PARA MONTAR. Incluímos a montagem para paredes de tijolo e concreto. Em caso de dúvida, entre em contato conosco em vivo-us.com, envie um e-mail para help@vivo-us.com ou ligue para 309-278-5303.
FERRAMENTAS NECESSÁRIAS

NÃO EXCEDA A CAPACIDADE DE PESO.
O não cumprimento pode resultar em ferimentos graves.

PERIGO DE ASFIXIA
PEÇAS PEQUENAS - NÃO PARA CRIANÇAS MENORES DE 3 ANOS. É NECESSÁRIA A SUPERVISÃO DE UM ADULTO.
ETAPAS DE MONTAGEM
- OPÇÃO A: Parede de madeira
Usando a placa de parede no braço (A), marque os locais de perfuração. O uso de um localizador de pinos é altamente recomendado. Faça furos de 2,2" (55 mm) de profundidade usando uma broca de 3/16" (4,5 mm) e monte o braço na parede usando os parafusos de parede (W-A) e as arruelas (W-C).
![Vivo - MOUNT-G400B - Montagem - Etapa 1 Montagem - Etapa 1]()
OPÇÃO B: Parede de concreto
Usando a placa de parede no braço (A), marque os locais de perfuração. Faça furos de 2,4" (60 mm) de profundidade usando uma broca de 3/8" (10 mm), pressione as âncoras (W-B) nos furos e monte o braço na parede usando os parafusos de parede (W-A) e as arruelas (W-C).
OBSERVAÇÃO: As âncoras são feitas para uso com concreto ou tijolo e não funcionarão com drywall.
![Vivo - MOUNT-G400B - Montagem - Etapa 2 Montagem - Etapa 2]()
- Fixe as tampas dos parafusos (D, E) à placa de parede.
![Vivo - MOUNT-G400B - Montagem - Etapa 3 - Fixe as tampas dos parafusos Montagem - Etapa 3 - Fixe as tampas dos parafusos]()
- Remova a porca inferior da placa VESA (B) usando a chave (T-A) e afrouxe as duas porcas superiores até que 3 mm da rosca do parafuso fiquem expostos para cada uma.
![Vivo - MOUNT-G400B - Montagem - Etapa 4 - Remova a porca inferior Montagem - Etapa 4 - Remova a porca inferior]()
- Fixe as extensões VESA (C) à placa VESA (B) em um dos padrões mostrados usando os parafusos de carruagem (S-B) e as porcas (S-A) e aperte com a chave (T-A).
(OBSERVAÇÃO: Para padrões VESA de 200x200 mm e menores, pule esta etapa.)
![Vivo - MOUNT-G400B - Montagem - Etapa 5 Montagem - Etapa 5]()
- OPÇÃO A: Monitor de parte traseira plana
Monte a placa VESA (B) na TV usando os parafusos apropriados (M-A a M-D) com as arruelas M8 (M-E), certificando-se de que as duas porcas estejam voltadas para a parte superior da TV. Se necessário, os espaçadores (M-F, M-G) foram fornecidos.
![Vivo - MOUNT-G400B - Montagem - Etapa 6 Montagem - Etapa 6]()
- Pendure a TV com a placa VESA na cabeça do braço (A).
![Vivo - MOUNT-G400B - Montagem - Etapa 7 - Pendure a TV com a placa VESA Montagem - Etapa 7 - Pendure a TV com a placa VESA]()
- Reinstale a porca inferior para prender a placa e aperte todas as porcas usando a chave (T-A).
![Vivo - MOUNT-G400B - Montagem - Etapa 8 - Reinstale a porca inferior Montagem - Etapa 8 - Reinstale a porca inferior]()
- Ajuste a tensão da mola a gás usando a chave Allen de 6 mm (T-C). Gire no sentido anti-horário para aumentar a elevação e no sentido horário para diminuir. Ajuste o suporte da junta de inclinação usando a chave Allen de 4 mm (T-B).
OBSERVAÇÃO: use uma chave de fenda grande de lâmina chata para apertar o parafuso de fixação se a junta fizer um estalo.
![Vivo - MOUNT-G400B - Montagem - Etapa 9 - Ajuste a tensão da mola a gás Montagem - Etapa 9 - Ajuste a tensão da mola a gás]()
A TV deve ser instalada no suporte antes de fazer os ajustes de tensão no braço da mola a gás.
Mantenha o monitor em uma orientação reta ao fazer ajustes. - Use os clipes de cabo integrados para organizar os cabos.
![Vivo - MOUNT-G400B - Montagem - Etapa 10 - Use os clipes de cabo integrados Montagem - Etapa 10 - Use os clipes de cabo integrados]()
Ajuste conforme desejado
