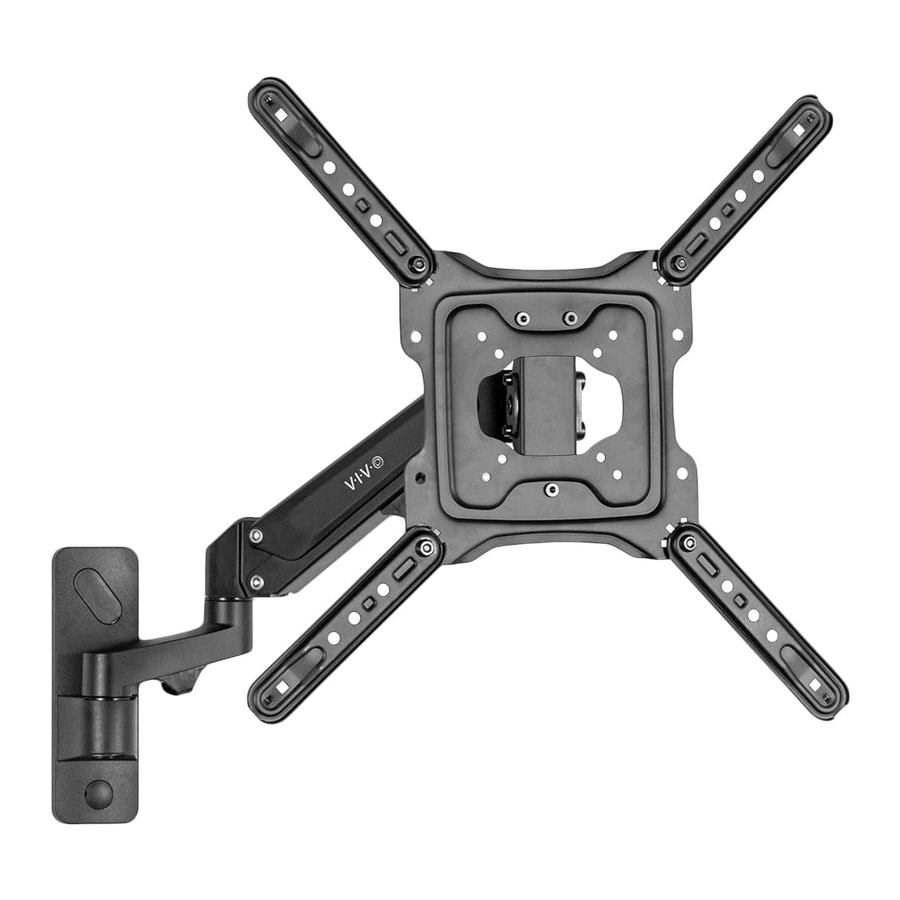

Instrukcja obsługi Vivo MOUNT-G400B, MOUNT-G400W

ZAWARTOŚĆ OPAKOWANIA

Jeśli nie rozumiesz tych wskazówek lub masz jakiekolwiek wątpliwości dotyczące bezpieczeństwa instalacji, skontaktuj się z wykwalifikowanym technikiem. Sprawdź dokładnie, czy nie brakuje żadnych części lub czy nie są one uszkodzone. Nieprawidłowa instalacja może spowodować uszkodzenia lub poważne obrażenia. Nie używaj tego produktu do celów innych niż wyraźnie określone w niniejszej instrukcji. Nie przekraczaj dopuszczalnego obciążenia. Nie ponosimy odpowiedzialności za szkody lub obrażenia spowodowane nieprawidłowym montażem, nieprawidłowym montażem lub niewłaściwym użytkowaniem.

UWAGA: NIE WSZYSTKIE ZAWARTE ELEMENTY ZŁĄCZNE BĘDĄ UŻYTE

NIE INSTALUJ WYŁĄCZNIE W PŁYCIE GIPSOWO-KARTONOWEJ. SPRAWDŹ KONSTRUKCJĘ ŚCIANY. DO MONTAŻU UŻYJ DREWNIANYCH SŁUPKÓW. Dołączamy elementy montażowe do ścian z cegły i betonu. W razie wątpliwości skontaktuj się z nami pod adresem vivo-us.com, e-mail help@vivo-us.com lub zadzwoń do nas pod numer 309-278-5303.

POTRZEBNE NARZĘDZIA

NIE PRZEKRACZAJ DOPUSZCZALNEGO OBCIĄŻENIA.
Niezastosowanie się do tego zalecenia może spowodować poważne obrażenia.

RYZYKO ZADŁAWIENIA
MAŁE CZĘŚCI - NIE DLA DZIECI PONIŻEJ 3 LAT. WYMAGANY NADZÓR OSOBY DOROSŁEJ.

ETAPY MONTAŻU

1. OPCJA A: Ściana drewniana
   Używając płyty ściennej na ramieniu (A), zaznacz miejsca wiercenia. Zdecydowanie zaleca się użycie wykrywacza kołków. Wywierć otwory o głębokości 2,2" (55 mm) wiertłem 3/16" (4,5 mm) i przymocuj ramię do ściany za pomocą wkrętów do ściany (W-A) i podkładek (W-C).

   OPCJA B: Ściana betonowa
   Używając płyty ściennej na ramieniu (A), zaznacz miejsca wiercenia. Wywierć otwory o głębokości 2,4" (60 mm) wiertłem 3/8" (10 mm), wciśnij kotwy (W-B) w otwory i przymocuj ramię do ściany za pomocą wkrętów do ściany (W-A) i podkładek (W-C).
   UWAGA: Kotwy są przeznaczone do użytku z betonem lub cegłą i nie będą działać z płytą gipsowo-kartonową.

2. Przymocuj osłony śrub (D, E) do płyty ściennej.

3. Zdejmij dolną nakrętkę z płyty VESA (B) za pomocą klucza (T-A) i poluzuj górne dwie nakrętki, aż odsłoni się 3 mm gwintu śruby dla każdej z nich.

4. Przymocuj przedłużenia VESA (C) do płyty VESA (B) w jednym z pokazanych wzorów za pomocą śrub zamkowych (S-B) i nakrętek (S-A) i dokręć kluczem (T-A).
   (UWAGA: W przypadku wzorów VESA 200x200 mm i mniejszych pomiń ten krok.)

5. OPCJA A: Monitor z płaskim tyłem
   Przymocuj płytę VESA (B) do telewizora za pomocą odpowiednich śrub (M-A do M-D) z podkładkami M8 (M-E), upewniając się, że dwie nakrętki są skierowane w stronę górnej części telewizora. W razie potrzeby dostarczono podkładki dystansowe (M-F, M-G).

6. Zawieś telewizor z płytą VESA na głowicy ramienia (A).

7. Ponownie zamontuj dolną nakrętkę, aby zabezpieczyć płytę, i dokręć wszystkie nakrętki za pomocą klucza (T-A).

8. Wyreguluj napięcie sprężyny gazowej za pomocą klucza imbusowego 6 mm (T-C). Obróć w kierunku przeciwnym do ruchu wskazówek zegara, aby zwiększyć podnoszenie, a zgodnie z ruchem wskazówek zegara, aby zmniejszyć. Wyreguluj wspornik przegubu przechylania za pomocą klucza imbusowego 4 mm (T-B).
   UWAGA: użyj dużego śrubokręta płaskiego, aby dokręcić śrubę ustalającą gniazda, jeśli przegub wydaje trzask.


   Przed dokonaniem regulacji napięcia ramienia sprężyny gazowej telewizor musi być zamontowany na uchwycie.
   Podczas dokonywania regulacji należy utrzymywać monitor w pozycji prostej.
9. Użyj wbudowanych zaczepów na kable do zarządzania kablami.


Dostosuj do potrzeb

Podoba Ci się nowy zestaw VIVO i chcesz się nim podzielić?
Oznacz nas na swoim zdjęciu! @vivo_us

Otwarte Od poniedziałku do piątku 7:00 - 19:00 czasu CST,
nasz oddany zespół wsparcia może zaoferować natychmiastową pomoc z krótkim czasem reakcji. Jeśli jakiekolwiek części zostaną uszkodzone lub wadliwe, prosimy o kontakt. Z przyjemnością wymienimy części, aby zapewnić w pełni funkcjonalny produkt.
309-278-5303
ŚREDNI CZAS ROZWIĄZANIA (w godzinach pracy biura): 5M 4S
www.vivo-us.com
Rozmawiaj na żywo z agentem!
ŚREDNI CZAS ROZWIĄZANIA (w godzinach pracy biura): < 15 M
help@vivo-us.com
ŚREDNI CZAS REAKCJI (w godzinach pracy biura): 1HR 8M

• 23% w ciągu < 15m
• 38% w ciągu < 30m
• 61% w ciągu < 1 godziny
• 83% w ciągu < 2 godzin
• 92% w ciągu < 3 godzin

ABY ZOBACZYĆ WIĘCEJ PRODUKTÓW VIVO, SPRAWDŹ NASZĄ STRONĘ INTERNETOWĄ: www.vivo-us.com
Zeskanuj kod QR za pomocą urządzenia mobilnego lub kliknij łącze, aby uzyskać przydatne filmy i specyfikacje dotyczące tego produktu.
https://vivo-us.com/products/mount-g400b
