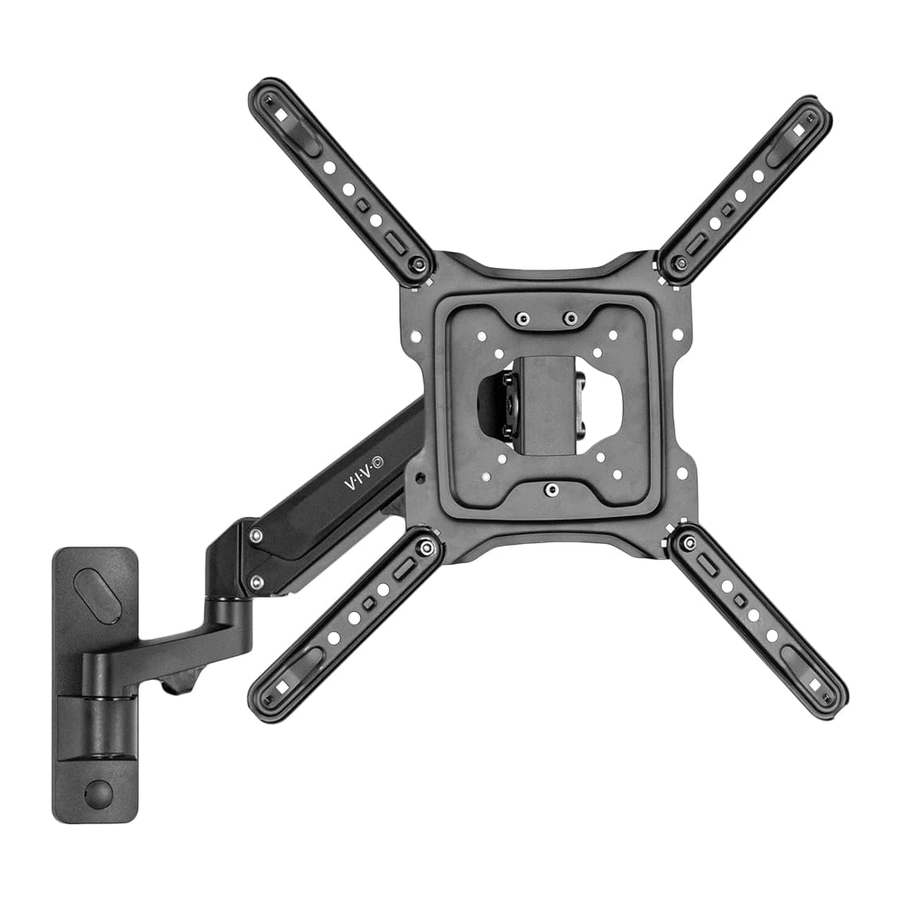

Manual de Vivo MOUNT-G400B, MOUNT-G400W

Manual

CONTENIDO DEL PAQUETE

Advertencia
Si no entiende estas instrucciones o si tiene alguna duda sobre la seguridad de la instalación, llame a un técnico cualificado. Revise cuidadosamente para asegurarse de que no haya piezas faltantes o defectuosas. Una instalación incorrecta puede causar daños o lesiones graves. No utilice este producto para ningún propósito que no se especifique explícitamente en este manual. No exceda la capacidad de peso. No podemos ser responsables por daños o lesiones causados por un montaje inadecuado, un ensamblaje incorrecto o un uso inapropiado.
contenidos del paquete
NOTA: NO SE UTILIZARÁ TODO EL HARDWARE INCLUIDO
Precaución
NO INSTALE ÚNICAMENTE EN PLADUR. VERIFIQUE LA CONSTRUCCIÓN DE SU PARED. UTILICE TRAVESAÑOS DE MADERA PARA EL MONTAJE. Incluimos montaje para paredes de ladrillo y hormigón. En caso de duda, póngase en contacto con nosotros en vivo-us.com, envíe un correo electrónico a help@vivo-us.com o llámenos al 309-278-5303.

HERRAMIENTAS NECESARIAS
Herramientas necesarias

NO EXCEDA LA CAPACIDAD DE PESO.
El no hacerlo puede resultar en lesiones graves.
Peso máximo

Advertencia
PELIGRO DE ASFIXIA
PIEZAS PEQUEÑAS - NO APTO PARA NIÑOS MENORES DE 3 AÑOS. SE REQUIERE LA SUPERVISIÓN DE UN ADULTO.

PASOS DE MONTAJE

  1. OPCIÓN A: Pared de madera
    Usando la placa de pared en el brazo (A), marque las ubicaciones de perforación. Se recomienda el uso de un detector de montantes. Taladre agujeros de 2,2" (55 mm) de profundidad con una broca de 3/16" (4,5 mm) y monte el brazo en la pared con los tornillos de pared (W-A) y las arandelas (W-C).
    Montaje - Paso 1
    OPCIÓN B: Pared de hormigón
    Usando la placa de pared en el brazo (A), marque las ubicaciones de perforación. Taladre agujeros de 2,4" (60 mm) de profundidad con una broca de 3/8" (10 mm), presione los anclajes (W-B) en los agujeros y monte el brazo en la pared con los tornillos de pared (W-A) y las arandelas (W-C).
    NOTA: Los anclajes están hechos para usarse con hormigón o ladrillo, y no funcionarán con paneles de yeso.

    Montaje - Paso 2
  2. Fije las tapas de los tornillos (D, E) a la placa de pared.
    Montaje - Paso 3 - Fije las tapas de los tornillos
  3. Retire la tuerca inferior de la placa VESA (B) con la llave (T-A) y afloje las dos tuercas superiores hasta que queden expuestos 3 mm de rosca de tornillo para cada una.
    Montaje - Paso 4 - Retire la tuerca inferior
  4. Monte las extensiones VESA (C) en la placa VESA (B) en uno de los patrones que se muestran utilizando los pernos de carruaje (S-B) y las tuercas (S-A), y apriete con la llave (T-A).
    (NOTA: Para patrones VESA de 200x200 mm y más pequeños, omita este paso).
    Montaje - Paso 5
  5. OPCIÓN A: Monitor de parte trasera plana
    Monte la placa VESA (B) al televisor utilizando los tornillos apropiados (M-A a M-D) con las arandelas M8 (M-E), asegurándose de que las dos tuercas estén orientadas hacia la parte superior del televisor. Si es necesario, se han proporcionado espaciadores (M-F, M-G).
    Montaje - Paso 6
  6. Cuelgue el televisor con la placa VESA en el cabezal del brazo (A).
    Montaje - Paso 7 - Cuelgue el televisor con la placa VESA
  7. Vuelva a instalar la tuerca inferior para asegurar la placa y apriete todas las tuercas con la llave (T-A).
    Montaje - Paso 8 - Vuelva a instalar la tuerca inferior
  8. Ajuste la tensión del resorte de gas con la llave Allen de 6 mm (T-C). Gire en sentido antihorario para aumentar la elevación y en el sentido de las agujas del reloj para disminuirla. Ajuste el soporte de la articulación de inclinación con la llave Allen de 4 mm (T-B).
    NOTA: utilice un destornillador grande de punta plana para apretar el tornillo de fijación si la articulación hace un ruido de chasquido.

    Montaje - Paso 9 - Ajuste la tensión del resorte de gas
    Advertencia
    El televisor debe estar instalado en el soporte antes de realizar ajustes de tensión en el brazo del resorte de gas.
    Mantenga el monitor en una orientación recta al realizar los ajustes.
  9. Utilice los clips de cable incorporados para administrar los cables.
    Montaje - Paso 10 - Utilice los clips de cable incorporados

Ajuste según lo deseado
Ajuste según lo deseado
