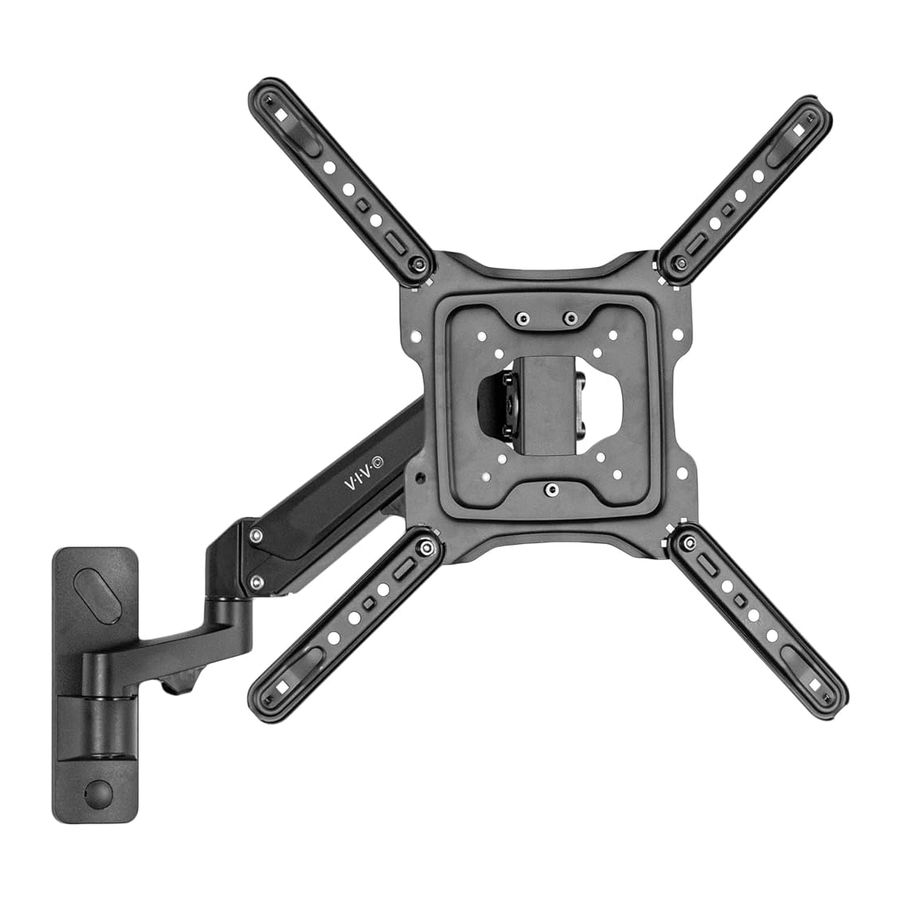

Priručnik za Vivo MOUNT-G400B, MOUNT-G400W

SADRŽAJ PAKETA

Ako ne razumijete ove upute ili ako imate bilo kakve sumnje u sigurnost instalacije, nazovite kvalificiranog tehničara. Pažljivo provjerite jesu li svi dijelovi prisutni i ispravni. Nepravilna instalacija može uzrokovati štetu ili ozbiljne ozljede. Ne koristite ovaj proizvod u bilo koju svrhu koja nije izričito navedena u ovom priručniku. Nemojte prekoračiti ograničenje težine. Ne možemo biti odgovorni za štetu ili ozljede uzrokovane nepravilnom montažom, pogrešnim sastavljanjem ili neprikladnom uporabom.

NAPOMENA: NEĆE SE KORISTITI SAV UKLJUČENI HARDVER

NEMOJTE UGRAĐIVATI SAMO U SUHOZID. PROVJERITE SVOJU KONSTRUKCIJU ZIDA. UPOTRIJEBITE DRVENE STUDOVE ZA MONTAŽU. Uključujemo montažu za zidove od opeke i betona. Ako niste sigurni, kontaktirajte nas na vivo-us.com, pošaljite e-poštu na help@vivo-us.com ili nas nazovite na 309-278-5303.

POTREBNI ALATI

NEMOJTE PREKORAČITI OGRANIČENJE TEŽINE.
U protivnom može doći do ozbiljnih ozljeda.

OPASNOST OD GUŠENJA
MALI DIJELOVI - NIJE ZA DJECU MLAĐU OD 3 GODINE. POTREBAN JE NADZOR ODRASLIH.

KORACI SASTAVLJANJA

1. OPCIJA A: Drveni zid
   Pomoću zidne ploče na ručici (A) označite mjesta bušenja. Preporučuje se upotreba tražila za stupove. Izbušite rupe duboke 2,2" (55 mm) pomoću svrdla od 3/16" (4,5 mm) i montirajte ručicu na zid pomoću zidnih vijaka (W-A) i podložaka (W-C).

   OPCIJA B: Betonski zid
   Pomoću zidne ploče na ručici (A) označite mjesta bušenja. Izbušite rupe duboke 2,4" (60 mm) pomoću svrdla od 3/8" (10 mm), pritisnite sidra (W-B) u rupe i montirajte ručicu na zid pomoću zidnih vijaka (W-A) i podložaka (W-C).
   NAPOMENA: Sidra su napravljena za upotrebu s betonom ili opekom i neće raditi sa suhozidom.

2. Pričvrstite poklopce vijaka (D, E) na zidnu ploču.

3. Uklonite donju maticu s VESA ploče (B) pomoću ključa (T-A) i olabavite gornje dvije matice dok ne ostane 3 mm navoja vijka za svaku od njih.

4. Montirajte VESA nastavke (C) na VESA ploču (B) u jednom od prikazanih uzoraka pomoću vijaka za kolica (S-B) i matica (S-A) i zategnite ih ključem (T-A).
   (NAPOMENA: Za VESA uzorke 200x200 mm i manje, preskočite ovaj korak.)

5. OPCIJA A: Monitor s ravnim stražnjim dijelom
   Montirajte VESA ploču (B) na TV pomoću odgovarajućih vijaka (od M-A do M-D) s M8 podloškama (M-E), pazeći da su dvije matice okrenute prema vrhu televizora. Ako je potrebno, osigurani su odstojnici (M-F, M-G).

6. Objesite TV s VESA pločom na glavu ručice (A).

7. Ponovno postavite donju maticu da biste učvrstili ploču i zategnite sve matice pomoću ključa (T-A).

8. Podesite napetost plinske opruge pomoću imbus ključa od 6 mm (T-C). Okrenite u smjeru suprotnom od kazaljke na satu da biste povećali podizanje, a u smjeru kazaljke na satu da biste smanjili. Podesite potporu zgloba nagiba pomoću imbus ključa od 4 mm (T-B).
   NAPOMENA: Upotrijebite veliki odvijač s ravnom glavom da biste zategnuli vijak s utičnicom ako zglob proizvodi pucketanje.


   TV mora biti instaliran na nosaču prije podešavanja napetosti na ručici plinske opruge.
   Držite monitor u ravnom položaju tijekom podešavanja.
9. Upotrijebite ugrađene kopče za kablove za upravljanje kabelima.


Podesite po želji

Sviđa vam se vaša nova VIVO postavka i želite je podijeliti?
Označite nas na svojoj fotografiji! @vivo_us

Otvoreno od ponedjeljka do petka od 7:00 do 19:00 CST,
naš posvećeni tim za podršku može ponuditi trenutnu pomoć uz brzo vrijeme odziva. Ako primite oštećene ili neispravne dijelove, kontaktirajte nas. Rado ćemo zamijeniti dijelove kako bismo osigurali da imate potpuno funkcionalan proizvod.
309-278-5303
PROSJEČNO VRIJEME RJEŠAVANJA (unutar radnog vremena): 5M 4S
www.vivo-us.com
Razgovarajte uživo s agentom!
PROSJEČNO VRIJEME RJEŠAVANJA (unutar radnog vremena): < 15 M
help@vivo-us.com
PROSJEČNO VRIJEME ODGOVORA (unutar radnog vremena): 1HR 8M

• 23% unutar < 15 minuta
• 38% unutar < 30 minuta
• 61% unutar < 1 sata
• 83% unutar < 2 sata
• 92% unutar < 3 sata

ZA VIŠE VIVO PROIZVODA, POGLEDAJTE NAŠU WEB STRANICU NA: www.vivo-us.com
Skenirajte QR kod svojim mobilnim uređajem ili slijedite vezu za korisne videozapise i specifikacije povezane s ovim proizvodom.
https://vivo-us.com/products/mount-g400b
