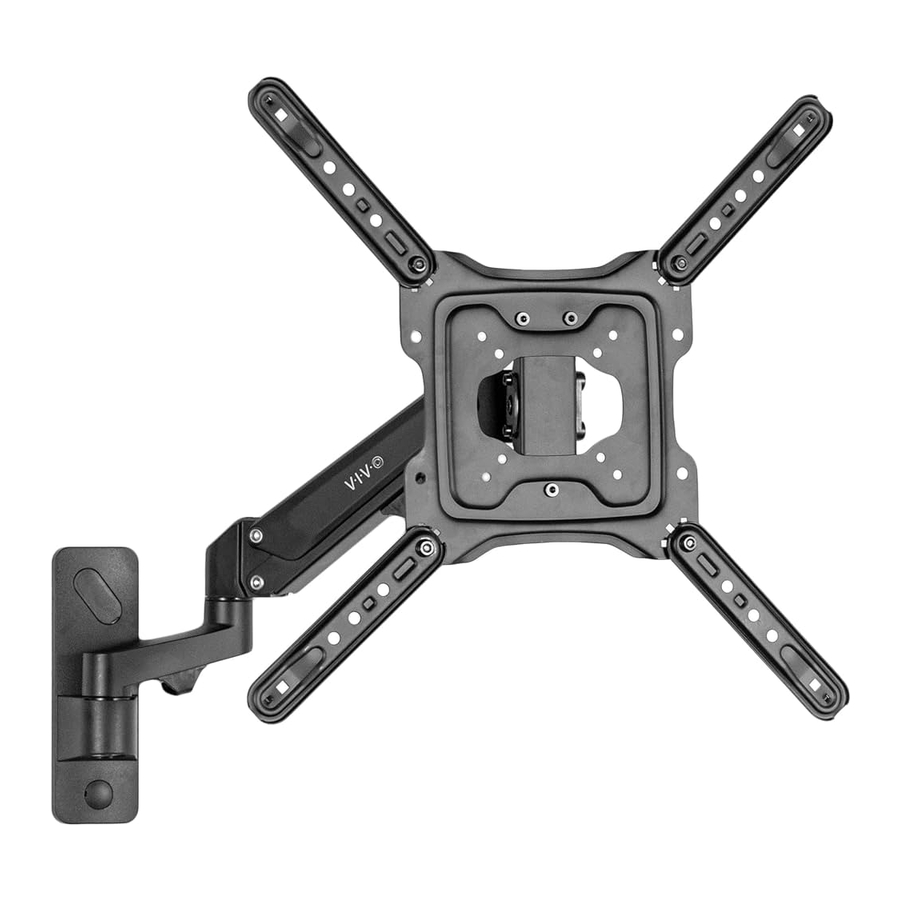

Manual de VIVO MOUNT-G400B, MOUNT-G400W

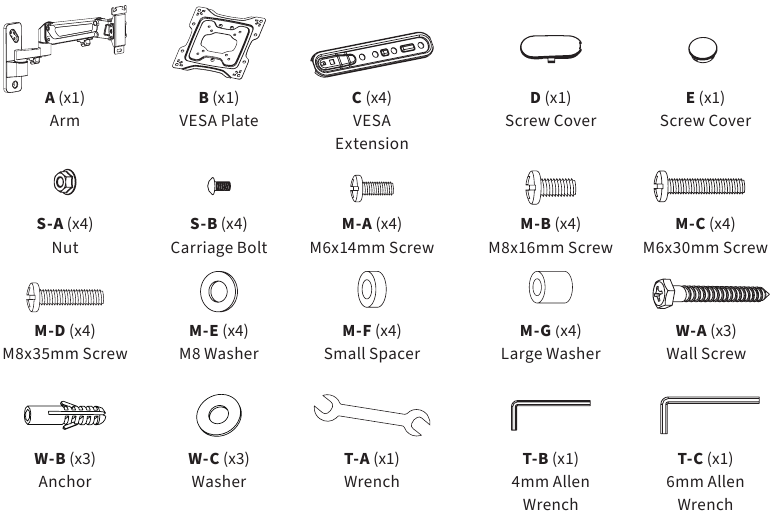

CONTENIDO DEL PAQUETE


Si no entiende estas instrucciones o si tiene alguna duda sobre la seguridad de la instalación, llame a un técnico cualificado. Revise cuidadosamente para asegurarse de que no falten piezas ni estén defectuosas. Una instalación incorrecta puede causar daños o lesiones graves. No utilice este producto para ningún propósito que no esté especificado explícitamente en este manual. No exceda la capacidad de peso. No podemos ser responsables por daños o lesiones causados por un montaje inadecuado, un ensamble incorrecto o un uso inapropiado.

NOTA: NO TODO EL HARDWARE INCLUIDO SERÁ UTILIZADO

NO INSTALE SOLO EN DRYWALL. VERIFIQUE LA CONSTRUCCIÓN DE SU PARED. UTILICE TRAVESAÑOS DE MADERA PARA EL MONTAJE. Incluimos montaje para paredes de ladrillo y hormigón. Si no está seguro, contáctenos en vivo-us.com, envíe un correo electrónico a help@vivo-us.com o llámenos al 309-278-5303.

HERRAMIENTAS NECESARIAS

NO EXCEDA LA CAPACIDAD DE PESO.
El no hacerlo puede resultar en lesiones graves.


PELIGRO DE ASFIXIA
PIEZAS PEQUEÑAS: NO APTO PARA NIÑOS MENORES DE 3 AÑOS. SE REQUIERE LA SUPERVISIÓN DE UN ADULTO.

PASOS DE ENSAMBLAJE

  1. OPCIÓN A: Pared de madera

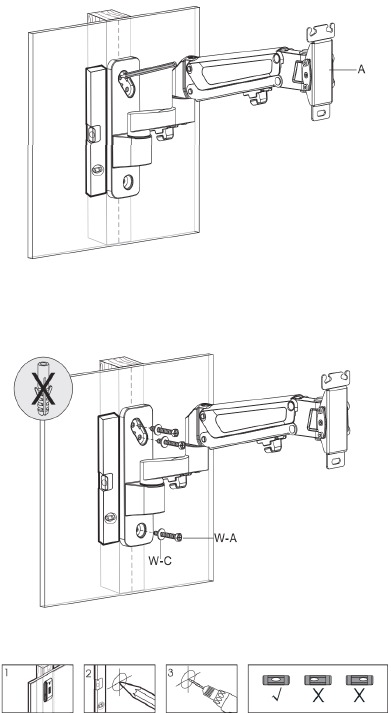

    Usando la placa de pared en el brazo (A), marque las ubicaciones de perforación. Se recomienda encarecidamente el uso de un detector de montantes. Perfore agujeros de 2.2" (55 mm) de profundidad con una broca de 3/16" (4.5 mm) y monte el brazo en la pared con los tornillos de pared (W-A) y las arandelas (W-C).
    Ensamblaje - Paso 1
    OPCIÓN B: Pared de hormigón

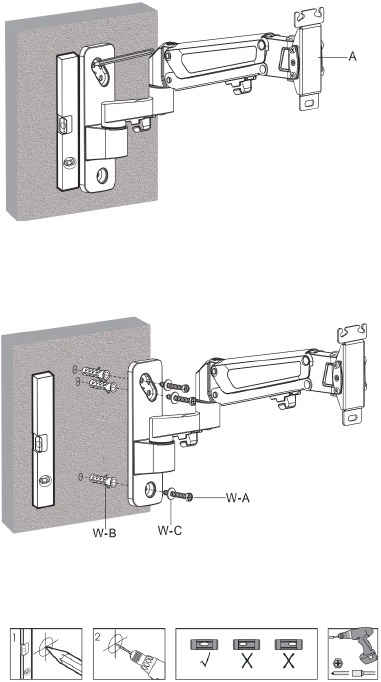

    Usando la placa de pared en el brazo (A), marque las ubicaciones de perforación. Perfore agujeros de 2.4" (60 mm) de profundidad con una broca de 3/8" (10 mm), presione los anclajes (W-B) en los agujeros y monte el brazo en la pared con los tornillos de pared (W-A) y las arandelas (W-C).
    NOTA: Los anclajes están hechos para usarse con concreto o ladrillo, y no funcionarán con paneles de yeso.

    Ensamblaje - Paso 2

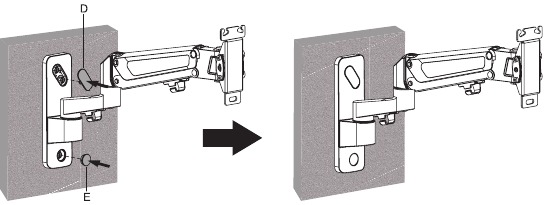

  2. Sujete las cubiertas de tornillos (D, E) a la placa de pared.
    Ensamblaje - Paso 3 - Sujetar las cubiertas de los tornillos

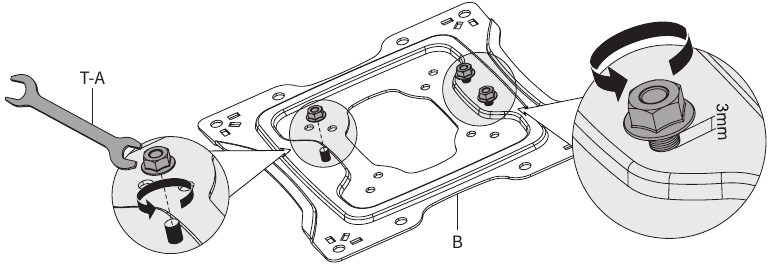

  3. Retire la tuerca inferior de la placa VESA (B) con la llave (T-A) y afloje las dos tuercas superiores hasta que queden expuestos 3 mm de rosca para cada una.
    Ensamblaje - Paso 4 - Retire la tuerca inferior

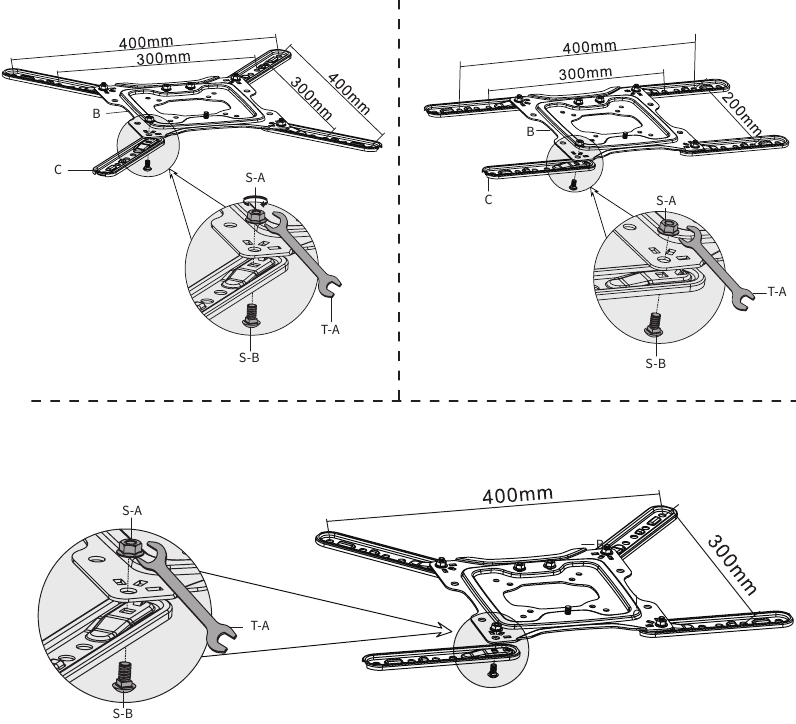

  4. Monte las extensiones VESA (C) a la placa VESA (B) en uno de los patrones que se muestran usando los pernos de carro (S-B) y las tuercas (S-A), y apriete con la llave (T-A).
    (NOTA: Para patrones VESA de 200x200 mm y más pequeños, omita este paso).
    Ensamblaje - Paso 5
  5. OPCIÓN A: Monitor de parte posterior plana

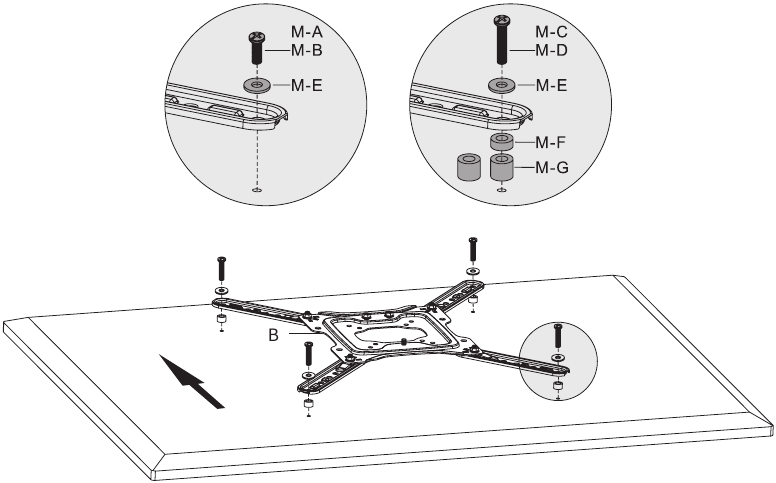

    Monte la placa VESA (B) al televisor usando los tornillos apropiados (M-A a M-D) con las arandelas M8 (M-E), asegurándose de que las dos tuercas estén orientadas hacia la parte superior del televisor. Si es necesario, se han proporcionado espaciadores (M-F, M-G).
    Ensamblaje - Paso 6

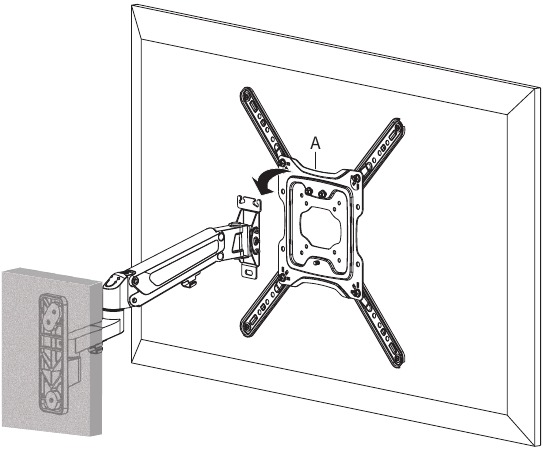

  6. Cuelgue el televisor con la placa VESA en el cabezal del brazo (A).
    Ensamblaje - Paso 7 - Cuelgue el televisor con la placa VESA

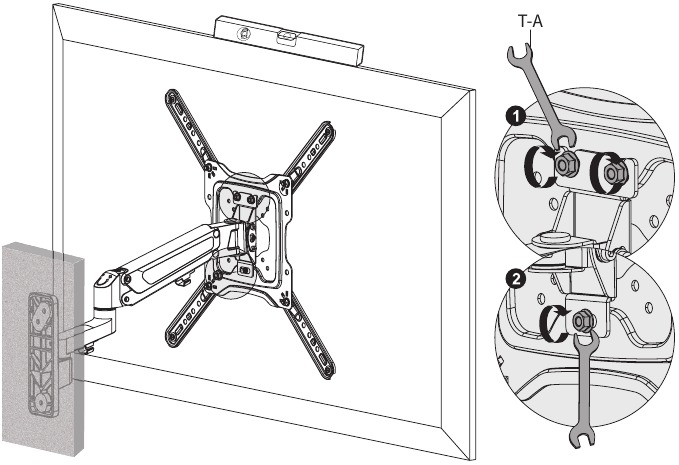

  7. Vuelva a instalar la tuerca inferior para asegurar la placa y apriete todas las tuercas con la llave (T-A).
    Ensamblaje - Paso 8 - Vuelva a instalar la tuerca inferior

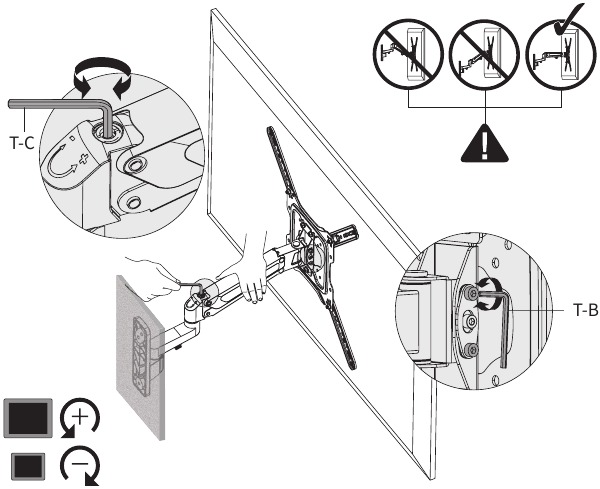

  8. Ajuste la tensión del resorte de gas con la llave Allen de 6 mm (T-C). Gire en sentido antihorario para aumentar la elevación y en sentido horario para disminuirla. Ajuste el soporte de la junta de inclinación con la llave Allen de 4 mm (T-B).
    NOTA: utilice un destornillador grande de hoja plana para apretar el tornillo de fijación si la junta hace un ruido de chasquido.

    Ensamblaje - Paso 9 - Ajuste la tensión del resorte de gas

    El televisor debe instalarse en el soporte antes de realizar ajustes de tensión en el brazo del resorte de gas.
    Mantenga el monitor en una orientación recta al realizar los ajustes.

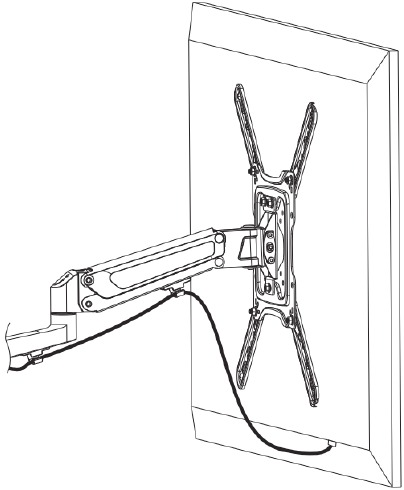

  9. Utilice los clips de cable incorporados para administrar los cables.
    Ensamblaje - Paso 10 - Utilice los clips de cable incorporados

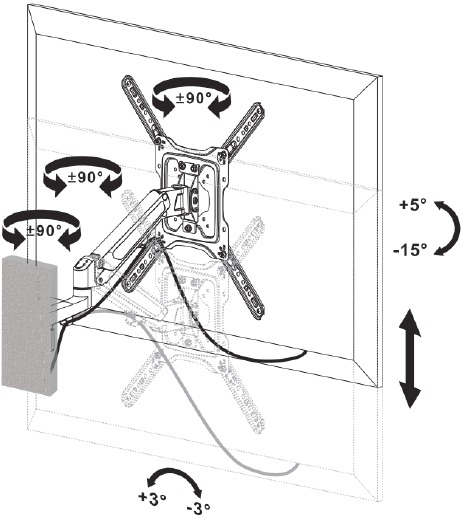

Ajuste como desee
Ajuste como desee
