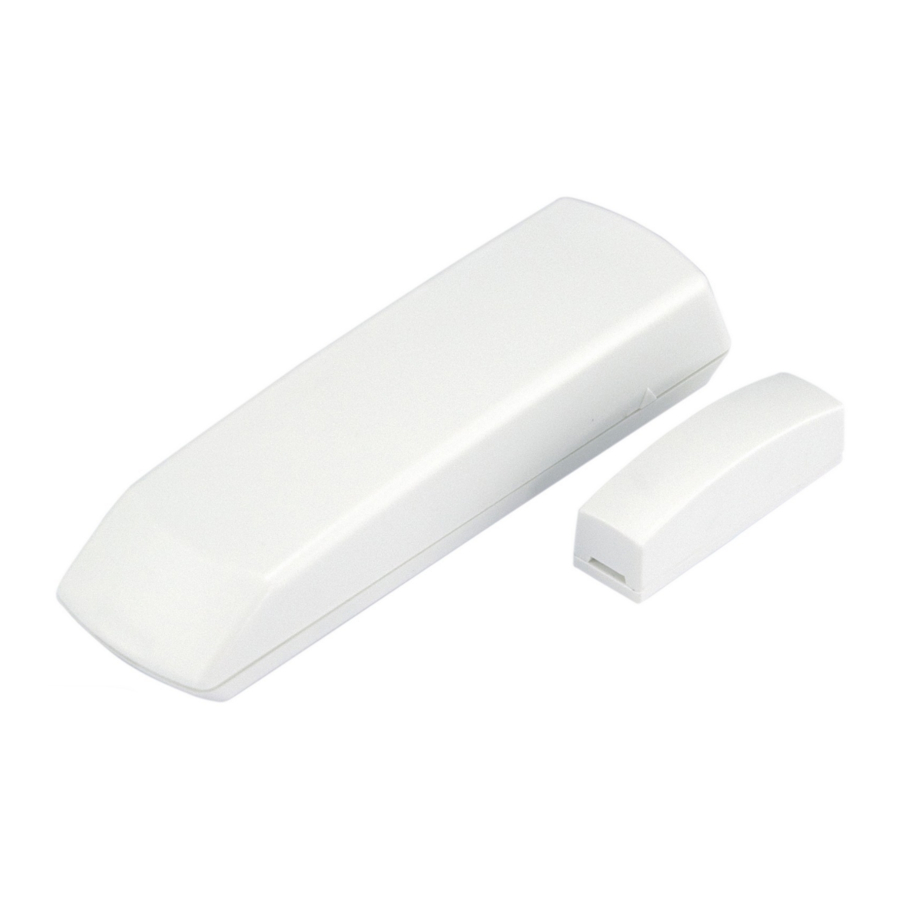

Magellan DCTXP2, DCTXP2-TI07 - Εγχειρίδιο ασύρματης επαφής πόρτας 2 ζωνών

Εισαγωγή

Το DCTXP2 μπορεί να υποστηρίξει δύο εισόδους ταυτόχρονα (μαγνητική επαφή & γενική είσοδος). Μεταδίδει δύο διαφορετικούς σειριακούς αριθμούς (SN), έναν για κάθε είσοδο, οι οποίοι είναι πάντα SN και SN+1 (π.χ. 240 000 & 240 001). Ένας διακόπτης ή άλλη συσκευή ασφαλείας μπορεί να συνδεθεί στους ακροδέκτες της γενικής εισόδου του πομπού για να παρέχει ασύρματη μετάδοση της κατάστασης ανοίγματος/κλεισίματος της συσκευής.

Τοποθεσία & Τοποθέτηση

Θα πρέπει να υπάρχει τουλάχιστον 30cm (1ft) μεταξύ κάθε πομπού και 1.5m (5ft) μεταξύ των πομπών και του δέκτη.

Έλεγχος της Μονάδας

1. Εκτελέστε έναν έλεγχο ισχύος σήματος πριν οριστικοποιήσετε την εγκατάσταση. Εάν η μετάδοση είναι ασθενής, μετακινήστε τον πομπό κατά μερικά εκατοστά για να βελτιώσετε τη λήψη.
2. Βεβαιωθείτε ότι οι μπαταρίες έχουν τοποθετηθεί σωστά.
3. Αντιστοιχίστε την επαφή πόρτας σε έναν δέκτη Magellan.
4. Ανοίξτε και κλείστε την αντιστοιχισμένη πόρτα/παράθυρο για να επαληθεύσετε τη σωστή λειτουργία.

- Μην κόβετε, λυγίζετε ή τροποποιείτε την κεραία. Αποφύγετε την τοποθέτηση της επαφής πόρτας κοντά ή πάνω σε μέταλλο, καθώς αυτό μπορεί να επηρεάσει τη μετάδοση.

1. Λειτουργία Εκμάθησης
   Η Λειτουργία Εκμάθησης σάς επιτρέπει να μεταδώσετε τους σειριακούς αριθμούς κάθε εισόδου. Για να εισέλθετε στη Λειτουργία Εκμάθησης, ανοίξτε το κάλυμμα και περιμένετε μέχρι να σταματήσει να αναβοσβήνει το LED.
   Διακόπτης Anti-Tamper	Σειριακός Αριθμός	Οπτική Επιβεβαίωση
   Πατήστε και αφήστε τον διακόπτη anti-tamper μία φορά.	SN = Μαγνητική επαφή (π.χ. 240 000)	Το LED θα αναβοσβήσει μία φορά τέσσερις φορές.
   Πατήστε και αφήστε τον διακόπτη anti-tamper δύο φορές μέσα σε ένα δευτερόλεπτο.	SN+1 = Γενική είσοδος πομπού (π.χ. 240 001)	Το LED θα αναβοσβήσει δύο φορές γρήγορα τέσσερις φορές.

2. Τροφοδοσία της Μονάδας
   Επαληθεύστε τη σωστή πολικότητα και τοποθετήστε δύο αλκαλικές μπαταρίες "AAA". Μετά την τοποθέτηση των μπαταριών, θα ξεκινήσει μια ακολουθία ενεργοποίησης (10-20 δευτερόλεπτα) κατά τη διάρκεια της οποίας η επαφή πόρτας δεν θα ανιχνεύσει μια ανοιχτή ζώνη ή παραβίαση.
   Χαμηλή Μπαταρία
   Η επαφή πόρτας εκτελεί έναν έλεγχο μπαταρίας κάθε 12 ώρες. Εάν η τάση είναι κάτω από 2.3V μετά από τέσσερις συνεχόμενους ελέγχους μπαταρίας (48 ώρες), το κόκκινο LED θα αναβοσβήνει σε διαστήματα 5 δευτερολέπτων και το DCTXP2 θα μεταδώσει ένα σήμα χαμηλής μπαταρίας.
   Αντικατάσταση των Μπαταριών
   Για να αντικαταστήσετε τις μπαταρίες:

   1. Αφαιρέστε τις παλιές μπαταρίες.
   2. Πατήστε και αφήστε τον διακόπτη anti-tamper αρκετές φορές.
   3. Περιμένετε 60 δευτερόλεπτα για να επανεκκινήσετε τη μονάδα.

Τεχνικές Προδιαγραφές
Μαγνητική επαφή με μαγνήτη	Ένα (υψηλής ευαισθησίας) με ένα τυπικό κενό 1cm (0.4") από τον μαγνήτη
Χρόνος Απόκρισης Εισόδου	45 ms
Συχνότητα RF	433MHz ή 868MHz
Ισχύς	3.0Vdc (Δύο αλκαλικές μπαταρίες "AAA")*
Διάρκεια ζωής μπαταρίας	Έως και τρία χρόνια**
Εμβέλεια (τυπική σε οικιακό περιβάλλον)	MG/SP Series, RTX3, και RCV3: 60m (200ft) Magellan Console: 30m (100ft) Spectra 1759MG: 45m (150ft)
Διακόπτης Anti-tamper	Ναι
Συμβατότητα	MG5000/MG5050, Any Spectra SP Series panel, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG, και RCV3
Διαστάσεις	11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Θερμοκρασία λειτουργίας	0°C έως 49°C (32°F έως 120°F)
Εγκρίσεις† 433MHz 868MHz

Οι προδιαγραφές ενδέχεται να αλλάξουν χωρίς προηγούμενη ειδοποίηση.

^† Οι εγκρίσεις εκκρεμούν. Για τις πιο πρόσφατες πληροφορίες σχετικά με τις εγκρίσεις προϊόντων, επισκεφθείτε την ιστοσελίδα μας στη διεύθυνση www.paradox.com.
* Η εγγύηση δεν ισχύει για τις μπαταρίες που παρέχονται με τη μονάδα.
** Η διάρκεια ζωής της μπαταρίας εξαρτάται από την κίνηση μέσω της προστατευόμενης ζώνης.
Αλλαγές ή τροποποιήσεις στον εξοπλισμό που δεν έχουν εγκριθεί ρητά από την Paradox Ltd. θα μπορούσαν να ακυρώσουν την εξουσία του χρήστη να χειρίζεται τον εξοπλισμό.
Mage lan είναι εμπορικό σήμα ή σήμα κατατεθέν της Paradox Ltd. και των θυγατρικών της στον Καναδά, τις Ηνωμένες Πολιτείες και άλλες χώρες. A l rights reserved. Οι προδιαγραφές ενδέχεται να αλλάξουν χωρίς προηγούμενη ειδοποίηση. Μπορεί να ισχύουν μία ή περισσότερες από τις ακόλουθες πατέντες: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, και RE39406. Μπορεί επίσης να ισχύουν καναδικές και διεθνείς πατέντες. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Αυτή η συσκευή συμμορφώνεται με το μέρος 15 των κανόνων FCC. Η λειτουργία υπόκειται στις ακόλουθες συνθήκες:

1. Αυτή η συσκευή ενδέχεται να μην προκαλεί επιβλαβείς παρεμβολές και
2. Αυτή η συσκευή πρέπει να αποδέχεται οποιαδήποτε παρεμβολή λαμβάνεται, συμπεριλαμβανομένων των παρεμβολών που ενδέχεται να προκαλέσουν ανεπιθύμητη λειτουργία.

Εγγύηση: Για πλήρεις πληροφορίες εγγύησης σχετικά με αυτό το προϊόν, ανατρέξτε στα εγχειρίδια αναφοράς MG-6060/MG-6030, μαζί με τη Δήλωση Περιορισμένης Εγγύησης που βρίσκεται στην ιστοσελίδα www.paradox.com/terms. Η χρήση του προϊόντος Paradox από εσάς σημαίνει την αποδοχή σας όλων των όρων και προϋποθέσεων εγγύησης.
