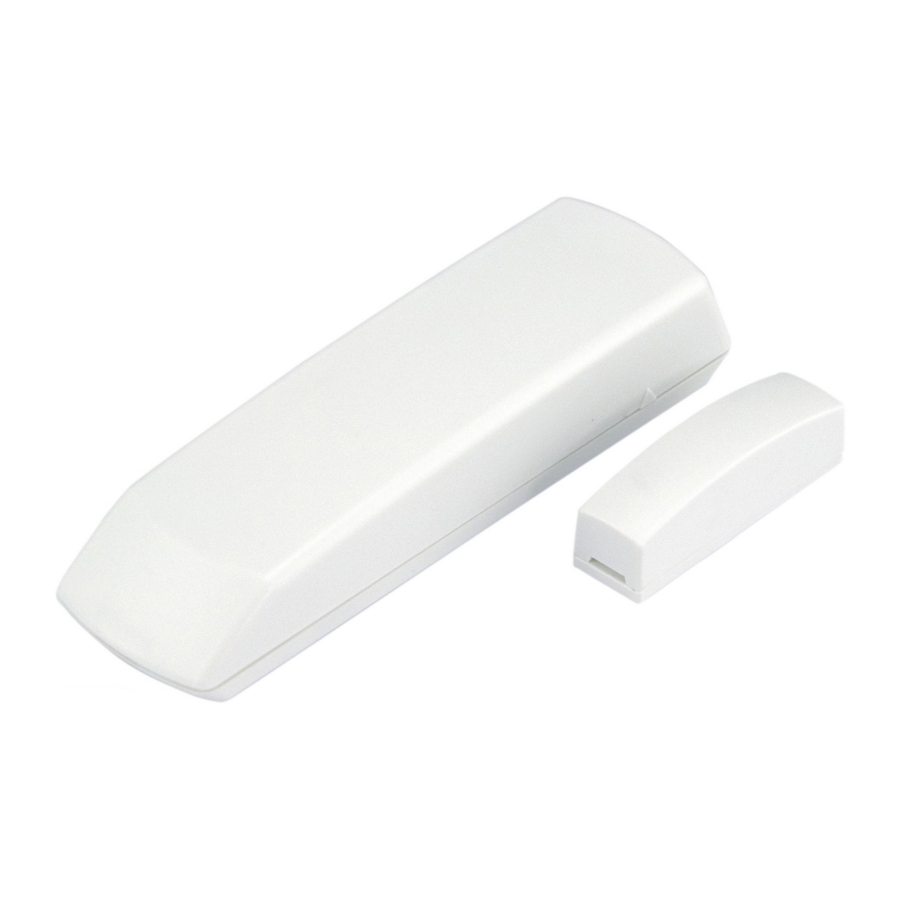

Magellan DCTXP2, DCTXP2-TI07 - Langattoman 2-vyöhykkeen ovikoskettimen käyttöohje

Johdanto

DCTXP2 tukee kahta sisääntuloa samanaikaisesti (rele ja yleiskäyttöinen sisääntulo). Se lähettää kaksi eri sarjanumeroa (SN), yhden kullekin sisääntulolle, jotka ovat aina SN ja SN+1 (esim. 240 000 ja 240 001). Kytkin tai muu turvalaite voidaan liittää yleiskäyttöisen lähettimen sisääntuloliittimiin, jotta laitteen avoin/suljettu tila voidaan lähettää langattomasti.

Sijainti ja asennus

Jokaisen lähettimen välillä tulisi olla vähintään 30 cm (1 jalka) ja lähettimien ja vastaanottimen välillä 1,5 m (5 jalkaa).

Yksikön testaus

1. Suorita signaalin voimakkuustesti ennen asennuksen viimeistelyä. Jos lähetys on heikko, siirrä lähetintä muutama sentti vastaanoton parantamiseksi.
2. Varmista, että paristot on asetettu oikein.
3. Määritä ovikosketin Magellan-vastaanottimelle.
4. Avaa ja sulje määritetty ovi/ikkuna varmistaaksesi oikean toiminnan.

- Älä leikkaa, taivuta tai muuta antennia. Vältä ovikoskettimen asentamista lähelle tai metallille, koska se voi vaikuttaa lähetykseen.

1. Oppimistila
   Oppimistilan avulla voit lähettää kunkin sisääntulon sarjanumerot. Siirry oppimistilaan avaamalla kansi ja odottamalla, kunnes LED lakkaa vilkkumasta.
   Peukalointisuojakytkin	Sarjanumero	Visuaalinen vahvistus
   Paina ja vapauta peukalointisuojakytkin kerran.	SN = Relekytkin (esim. 240 000)	LED vilkkuu kerran neljä kertaa.
   Paina ja vapauta peukalointisuojakytkin kahdesti yhden sekunnin sisällä.	SN+1 = Yleiskäyttöinen lähettimen sisääntulo (esim. 240 001)	LED vilkkuu kahdesti nopeasti neljä kertaa.

2. Yksikön virransyöttö
   Varmista oikea napaisuus ja aseta kaksi alkaliparistoa "AAA". Paristojen asettamisen jälkeen alkaa virran kytkentä -sekvenssi (10-20 sekuntia), jonka aikana ovikosketin ei havaitse avointa vyöhykettä tai peukalointia.
   Alhainen paristovaroitus
   Ovikosketin suorittaa paristotestin 12 tunnin välein. Jos jännite on alle 2,3 V neljän peräkkäisen paristotestin jälkeen (48 tuntia), punainen LED vilkkuu 5 sekunnin välein ja DCTXP2 lähettää alhaisen paristovarauksen signaalin.
   Paristojen vaihto
   Paristojen vaihtaminen:

   1. Poista vanhat paristot.
   2. Paina ja vapauta peukalointisuojakytkin useita kertoja.
   3. Odota 60 sekuntia yksikön uudelleenalustusta.

Tekniset tiedot
Relekytkin magneetilla	Yksi (suuri herkkyys) vakiovälillä 1 cm (0,4") magneetista
Sisääntulon vasteaika	45 ms
RF-taajuus	433MHz tai 868MHz
Virta	3,0 Vdc (kaksi "AAA" alkaliparistoa)*
Pariston kesto	Jopa kolme vuotta**
Kantama (tyypillinen asuinympäristössä)	MG/SP-sarja, RTX3 ja RCV3: 60 m (200 jalkaa) Magellan-konsoli: 30 m (100 jalkaa) Spectra 1759MG: 45 m (150 jalkaa)
Peukalointisuojakytkin	Kyllä
Yhteensopivuus	MG5000/MG5050, mikä tahansa Spectra SP -sarjan paneeli, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG ja RCV3
Mitat	11 cm x 3,2 cm x 2,5 cm (4,4 tuumaa x 1,3 tuumaa x 1,0 tuumaa)
Käyttölämpötila	0 °C - 49 °C (32 °F - 120 °F)
Hyväksynnät† 433MHz 868MHz

Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta.

^† Hyväksynnät vireillä. Uusimmat tiedot tuotehyväksynnöistä ovat verkkosivustollamme osoitteessa www.paradox.com.
* Takuu ei koske yksikön mukana toimitettuja paristoja.
** Pariston kesto riippuu suojatun vyöhykkeen liikenteestä.
Paradox Ltd:n nimenomaisesti hyväksymät laitteiden muutokset tai muunnokset voivat mitätöidä käyttäjän oikeuden käyttää laitteita.
Mage lan on Paradox Ltd:n ja sen tytäryhtiöiden tavaramerkki tai rekisteröity tavaramerkki Kanadassa, Yhdysvalloissa ja muissa maissa. Kaikki oikeudet pidätetään. Tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. Yhtä tai useampaa seuraavista patenteista voidaan soveltaa: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 ja RE39406. Kanadalaisia ja kansainvälisiä patentteja voidaan myös soveltaa. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on seuraavien ehtojen alaista:

1. Tämä laite ei saa aiheuttaa haitallisia häiriöitä ja
2. Tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.

Takuu: Täydelliset takuutiedot tästä tuotteesta ovat MG-6060/MG-6030 -viiteoppaissa sekä rajoitetussa takuulausunnossa, joka on verkkosivustolla www.paradox.com/terms. Paradox-tuotteen käyttösi merkitsee, että hyväksyt kaikki takuuehdot.
