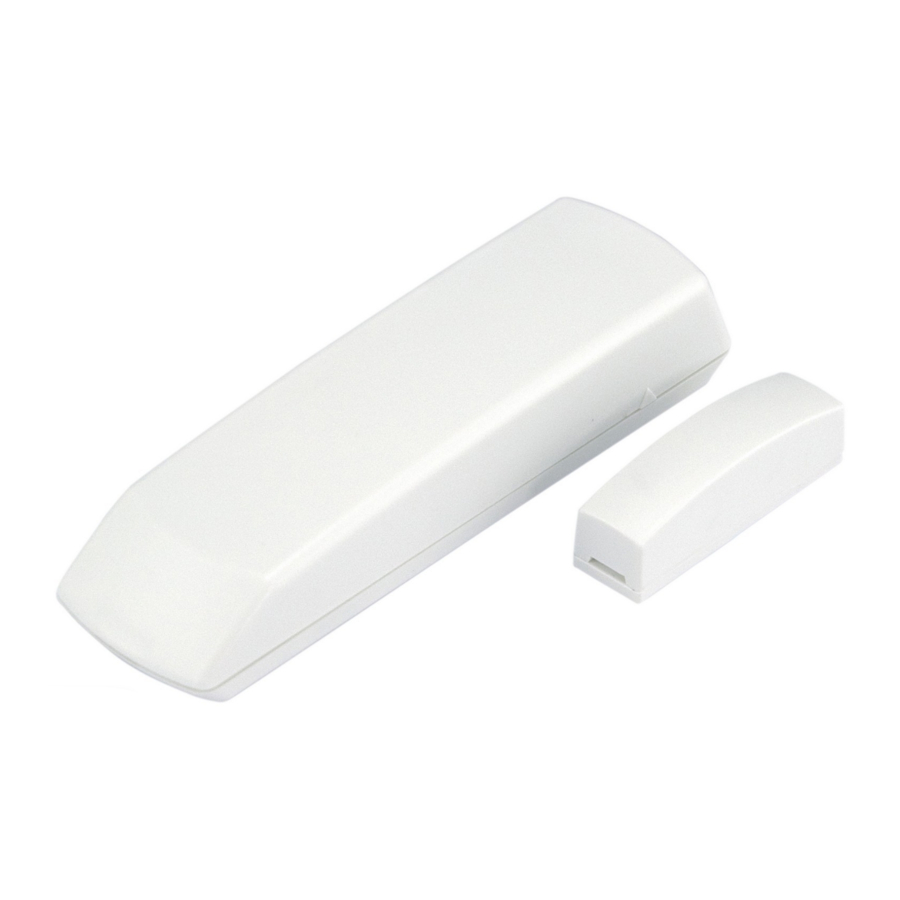

Magellan DCTXP2, DCTXP2-TI07 - Manual de Utilizare Contact Wireless de Ușă cu 2 Zone

Introducere

DCTXP2 poate suporta două intrări simultan (contact magnetic & intrare universală). Acesta transmite două numere de serie (SN) diferite, câte unul pentru fiecare intrare, care sunt întotdeauna SN și SN+1 (de exemplu, 240 000 & 240 001). Un comutator sau alt dispozitiv de securitate poate fi conectat la bornele de intrare universală ale transmițătorului pentru a oferi transmisie wireless a stării deschis/închis a dispozitivului.

Locație & Montare

Ar trebui să existe o distanță de cel puțin 30 cm (1 ft) între fiecare transmițător și 1,5 m (5 ft) între transmițătoare și receptor.

Testarea Unității

1. Efectuați un test de intensitate a semnalului înainte de a finaliza instalarea. Dacă transmisia este slabă, mutați transmițătorul cu câțiva centimetri pentru a îmbunătăți recepția.
2. Verificați dacă bateriile sunt introduse corect.
3. Atribuiți contactul de ușă unui receptor Magellan.
4. Deschideți și închideți ușa/fereastra atribuită pentru a verifica funcționarea corectă.

- Nu tăiați, îndoiți sau modificați antena. Evitați montarea contactului de ușă lângă sau pe metal, deoarece acest lucru poate afecta transmisia.

1. Modul de Înregistrare (Learn Mode)
   Modul de Înregistrare (Learn Mode) vă permite să transmiteți numerele de serie ale fiecărei intrări. Pentru a intra în Modul de Înregistrare (Learn Mode), deschideți capacul și așteptați până când LED-ul nu mai clipește.
   Comutator Anti-Tamper	Număr de Serie	Confirmare Vizuală
   Apăsați și eliberați comutatorul anti-tamper o dată.	SN = Contact magnetic (de exemplu, 240 000)	LED-ul va clipi o dată de patru ori.
   Apăsați și eliberați comutatorul anti-tamper de două ori într-o secundă.	SN+1 = Intrare universală a transmițătorului (de exemplu, 240 001)	LED-ul va clipi de două ori rapid de patru ori.

2. Alimentarea Unității
   Verificați polaritatea corectă și introduceți două baterii alcaline "AAA". După introducerea bateriilor, va începe o secvență de pornire (10-20 de secunde) în timpul căreia contactul de ușă nu va detecta o zonă deschisă sau tamper.
   Baterie Descărcată (Low Battery)
   Contactul de ușă efectuează un test al bateriei la fiecare 12 ore. Dacă tensiunea este sub 2,3V după patru teste consecutive ale bateriei (48 de ore), LED-ul roșu va clipi la intervale de 5 secunde, iar DCTXP2 va transmite un semnal de baterie descărcată (low battery).
   Înlocuirea Bateriilor
   Pentru a înlocui bateriile:

   1. Scoateți bateriile vechi.
   2. Apăsați și eliberați comutatorul anti-tamper de mai multe ori.
   3. Așteptați 60 de secunde pentru a reinițializa unitatea.

Specificații Tehnice
Contact magnetic cu magnet	Unul (sensibilitate ridicată) cu un spațiu standard de 1 cm (0,4") de la magnet
Timp de Răspuns la Intrare	45 ms
Frecvența RF	433MHz sau 868MHz
Alimentare	3.0Vdc (Două baterii alcaline "AAA")*
Durata de viață a bateriei	Până la trei ani**
Raza de acțiune (tipică într-un mediu rezidențial)	Seriile MG/SP, RTX3 și RCV3: 60m (200ft) Consola Magellan: 30m (100ft) Spectra 1759MG: 45m (150ft)
Comutator Anti-Tamper	Da
Compatibilitate	MG5000/MG5050, Orice panou din seria Spectra SP, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG și RCV3
Dimensiuni	11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Temperatura de funcționare	0°C până la 49°C (32°F până la 120°F)
Aprobări† 433MHz 868MHz

Specificațiile pot fi modificate fără notificare prealabilă.

^† Aprobări în așteptare. Pentru cele mai recente informații despre aprobările produselor, vizitați site-ul nostru web la www.paradox.com.
* Garanția nu se aplică bateriilor furnizate împreună cu unitatea.
** Durata de viață a bateriei depinde de traficul prin zona protejată.
Modificările sau modificările aduse echipamentului care nu sunt aprobate în mod expres de Paradox Ltd. ar putea anula autoritatea utilizatorului de a opera echipamentul.
Mage lan este o marcă comercială sau o marcă comercială înregistrată a Paradox Ltd. și a afiliaților săi în Canada, Statele Unite și alte țări. Toate drepturile rezervate. Specificațiile pot fi modificate fără notificare prealabilă. Unul sau mai multe dintre următoarele brevete se pot aplica: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 și RE39406. Se pot aplica, de asemenea, brevete canadiene și internaționale. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Acest dispozitiv respectă partea 15 din regulile FCC. Funcționarea este supusă următoarelor condiții:

1. Acest dispozitiv nu poate provoca interferențe dăunătoare și
2. Acest dispozitiv trebuie să accepte orice interferență primită, inclusiv interferențele care pot provoca o funcționare nedorită.

Garanție: Pentru informații complete despre garanția acestui produs, vă rugăm să consultați manualele de referință MG-6060/MG-6030, împreună cu Declarația de Garanție Limitată găsită pe site-ul web www.paradox.com/terms. Utilizarea de către dvs. a produsului Paradox semnifică acceptarea tuturor termenilor și condițiilor de garanție.
