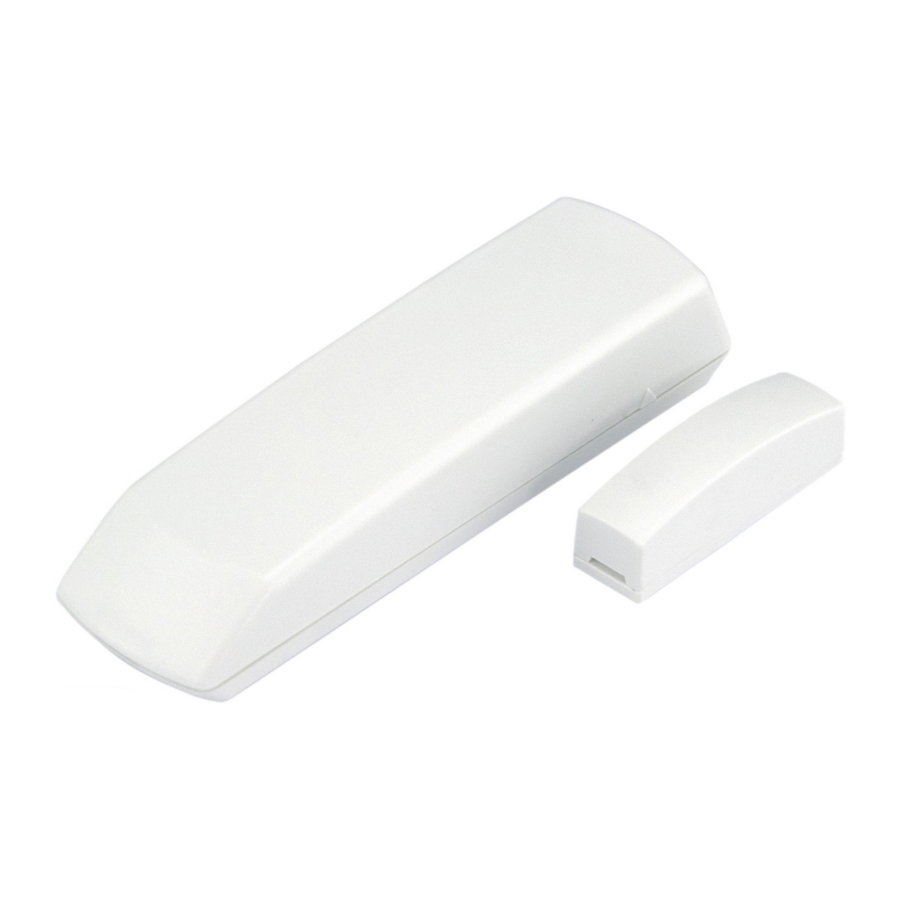

Magellan DCTXP2, DCTXP2-TI07 - Panduan Kontak Pintu Nirkabel 2 Zona

Pendahuluan

DCTXP2 dapat mendukung dua input secara bersamaan (sakelar buluh & input universal). Ia mengirimkan dua nomor seri (SN) yang berbeda, satu untuk setiap input, yang selalu SN dan SN+1 (misalnya 240 000 & 240 001). Sakelar atau perangkat keamanan lainnya dapat dihubungkan ke terminal input pemancar universal untuk menyediakan transmisi nirkabel status buka/tutup perangkat.

Lokasi & Pemasangan

Harus ada jarak minimal 30cm (1 kaki) antara setiap pemancar dan 1,5m (5 kaki) antara pemancar dan penerima.

Menguji Unit

1. Lakukan uji kekuatan sinyal sebelum menyelesaikan pemasangan. Jika transmisi lemah, pindahkan pemancar beberapa inci untuk meningkatkan penerimaan.
2. Verifikasi bahwa baterai dimasukkan dengan benar.
3. Tetapkan kontak pintu ke penerima Magellan.
4. Buka dan tutup pintu/jendela yang ditetapkan untuk memverifikasi pengoperasian yang benar.

- Jangan memotong, menekuk, atau mengubah antena. Hindari memasang kontak pintu di dekat atau di atas logam karena ini dapat memengaruhi transmisi.

1. Mode Pembelajaran
   Mode Pembelajaran memungkinkan Anda mengirimkan nomor seri setiap input. Untuk masuk ke Mode Pembelajaran, buka penutup dan tunggu hingga LED berhenti berkedip.
   Sakelar Anti-Tamper	Nomor Seri	Konfirmasi Visual
   Tekan dan lepaskan sakelar anti-tamper sekali.	SN = Sakelar buluh (misalnya 240 000)	LED akan berkedip sekali empat kali.
   Tekan dan lepaskan sakelar anti-tamper dua kali dalam satu detik.	SN+1 = Input pemancar universal (misalnya 240 001)	LED akan berkedip dua kali dengan cepat empat kali.

2. Menghidupkan Unit
   Verifikasi polaritas yang benar dan masukkan dua baterai alkaline "AAA". Setelah memasukkan baterai, urutan penyalaan akan dimulai (10-20 detik) di mana kontak pintu tidak akan mendeteksi zona terbuka atau tamper.
   Baterai Lemah
   Kontak pintu melakukan uji baterai setiap 12 jam. Jika voltase di bawah 2.3V setelah empat uji baterai berturut-turut (48 jam), LED merah akan berkedip setiap 5 detik dan DCTXP2 akan mengirimkan sinyal baterai lemah.
   Mengganti Baterai
   Untuk mengganti baterai:

   1. Lepaskan baterai lama.
   2. Tekan dan lepaskan sakelar anti-tamper beberapa kali.
   3. Tunggu 60 detik untuk menginisialisasi ulang unit.

Spesifikasi Teknis
Sakelar buluh dengan magnet	Satu (sensitivitas tinggi) dengan celah standar 1cm (0.4") dari magnet
Waktu Respons Input	45 ms
Frekuensi RF	433MHz atau 868MHz
Daya	3.0Vdc (Dua baterai Alkaline "AAA")*
Masa pakai baterai	Hingga tiga tahun**
Jangkauan (biasanya di lingkungan perumahan)	Seri MG/SP, RTX3, dan RCV3: 60m (200 kaki) Konsol Magellan: 30m (100 kaki) Spectra 1759MG: 45m (150 kaki)
Sakelar anti-tamper	Ya
Kompatibilitas	MG5000/MG5050, Panel Seri Spectra SP Apa Pun, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG, dan RCV3
Dimensi	11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Suhu pengoperasian	0°C hingga 49°C (32°F hingga 120°F)
Persetujuan† 433MHz 868MHz

Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya.

^† Persetujuan tertunda. Untuk informasi terbaru tentang persetujuan produk, kunjungi situs web kami di www.paradox.com.
* Garansi tidak berlaku untuk baterai yang disertakan dengan unit.
** Masa pakai baterai tergantung pada lalu lintas melalui zona yang dilindungi.
Perubahan atau modifikasi pada peralatan yang tidak secara tegas disetujui oleh Paradox Ltd. dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan.
Mage lan adalah merek dagang atau merek dagang terdaftar dari Paradox Ltd. dan afiliasinya di Kanada, Amerika Serikat, dan negara lain. Semua hak dilindungi undang-undang. Spesifikasi dapat berubah tanpa pemberitahuan sebelumnya. Satu atau lebih paten berikut mungkin berlaku: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, dan RE39406. Paten Kanada dan internasional juga mungkin berlaku. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Perangkat ini mematuhi bagian 15 dari aturan FCC. Pengoperasian tunduk pada kondisi berikut:

1. Perangkat ini tidak boleh menyebabkan interferensi berbahaya dan
2. Perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.

Garansi: Untuk informasi garansi lengkap tentang produk ini, silakan merujuk ke manual referensi MG-6060/MG-6030, bersama dengan Pernyataan Garansi Terbatas yang ditemukan di situs web www.paradox.com/terms. Penggunaan produk Paradox Anda menandakan penerimaan Anda atas semua syarat dan ketentuan garansi.
