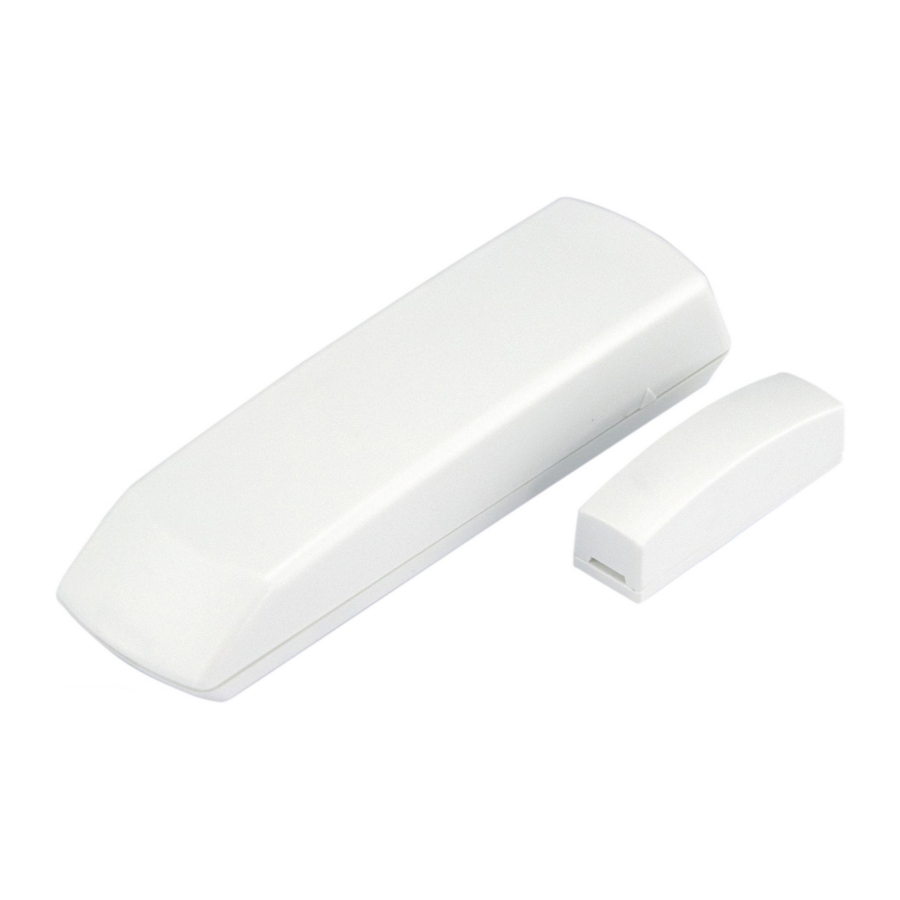

Magellan DCTXP2, DCTXP2-TI07 - Manual do Contato de Porta Sem Fio de 2 Zonas

Introdução

O DCTXP2 pode suportar duas entradas simultaneamente (interruptor reed e entrada universal). Ele transmite dois números de série (SN) diferentes, um para cada entrada, que são sempre SN e SN+1 (por exemplo, 240 000 e 240 001). Um interruptor ou outro dispositivo de segurança pode ser conectado aos terminais de entrada do transmissor universal para fornecer transmissão sem fio do status aberto/fechado do dispositivo.

Localização e Montagem

Deve haver pelo menos 30cm (1ft) entre cada transmissor e 1,5m (5ft) entre os transmissores e o receptor.

Testando a Unidade

1. Realize um teste de intensidade do sinal antes de finalizar a instalação. Se a transmissão estiver fraca, realoque o transmissor alguns centímetros para melhorar a recepção.
2. Verifique se as baterias estão inseridas corretamente.
3. Atribua o contato da porta a um receptor Magellan.
4. Abra e feche a porta/janela atribuída para verificar o funcionamento adequado.

- Não corte, dobre ou altere a antena. Evite montar o contato da porta perto ou sobre metal, pois isso pode afetar a transmissão.

1. Modo de Aprendizagem (Learn Mode)
   O Modo de Aprendizagem (Learn Mode) permite transmitir os números de série de cada entrada. Para entrar no Modo de Aprendizagem (Learn Mode), abra a tampa e espere até que o LED pare de piscar.
   Interruptor Anti-Tamper	Número de Série	Confirmação Visual
   Pressione e solte o interruptor anti-tamper uma vez.	SN = Interruptor reed (por exemplo, 240 000)	O LED piscará uma vez quatro vezes.
   Pressione e solte o interruptor anti-tamper duas vezes dentro de um segundo.	SN+1 = Entrada do transmissor universal (por exemplo, 240 001)	O LED piscará duas vezes rapidamente quatro vezes.

2. Alimentando a Unidade

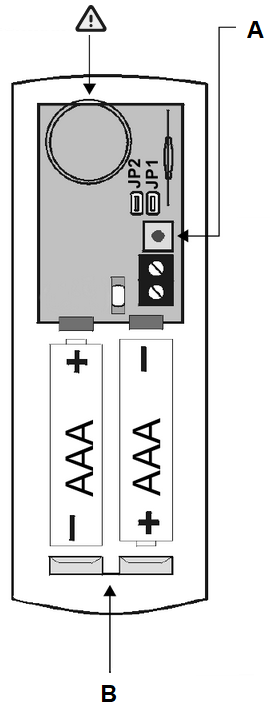

   Verifique a polaridade correta e insira duas pilhas alcalinas "AAA". Após inserir as pilhas, uma sequência de inicialização começará (10-20 segundos) durante a qual o contato da porta não detectará uma zona aberta ou tamper.
   Bateria Fraca (Low Battery)
   O contato da porta realiza um teste de bateria a cada 12 horas. Se a voltagem estiver abaixo de 2,3V após quatro testes de bateria consecutivos (48 horas), o LED vermelho piscará em intervalos de 5 segundos e o DCTXP2 transmitirá um sinal de bateria fraca (low battery).
   Substituindo as Baterias
   Para substituir as baterias:

   1. Remova as pilhas antigas.
   2. Pressione e solte o interruptor anti-tamper várias vezes.
   3. Aguarde 60 segundos para reinicializar a unidade.

Especificações Técnicas
Interruptor reed com ímã	Um (alta sensibilidade) com uma folga padrão de 1cm (0,4") do ímã
Tempo de Resposta da Entrada	45 ms
Frequência RF	433MHz ou 868MHz
Energia (Power)	3.0Vdc (Duas pilhas alcalinas "AAA")*
Vida útil da bateria	Até três anos**
Alcance (típico em um ambiente residencial)	Série MG/SP, RTX3 e RCV3: 60m (200ft) Console Magellan: 30m (100ft) Spectra 1759MG: 45m (150ft)
Interruptor anti-tamper	Sim
Compatibilidade	MG5000/MG5050, Qualquer painel da Série Spectra SP, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG e RCV3
Dimensões	11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Temperatura de operação	0°C a 49°C (32°F a 120°F)
Aprovações† 433MHz 868MHz

As especificações podem mudar sem aviso prévio.

^† Aprovações pendentes. Para obter as informações mais recentes sobre as aprovações de produtos, visite nosso site em www.paradox.com.
* A garantia não se aplica às baterias fornecidas com a unidade.
** A vida útil da bateria depende do tráfego através da zona protegida.
Alterações ou modificações no equipamento não expressamente aprovadas pela Paradox Ltd. podem anular a autoridade do usuário para operar o equipamento.
Mage lan é uma marca comercial ou marca registrada da Paradox Ltd. e suas afiliadas no Canadá, nos Estados Unidos e em outros países. Todos os direitos reservados. As especificações podem mudar sem aviso prévio. Uma ou mais das seguintes patentes podem ser aplicadas: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 e RE39406. Patentes canadenses e internacionais também podem ser aplicadas. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Este dispositivo está em conformidade com a parte 15 das regras da FCC. A operação está sujeita às seguintes condições:

1. Este dispositivo não pode causar interferência prejudicial e
2. Este dispositivo deve aceitar qualquer interferência recebida, incluindo interferência que pode causar operação indesejada.

Garantia: Para obter informações completas sobre a garantia deste produto, consulte os manuais de referência MG-6060/MG-6030, juntamente com a Declaração de Garantia Limitada encontrada no site www.paradox.com/terms. Seu uso do produto Paradox significa sua aceitação de todos os termos e condições da garantia.
