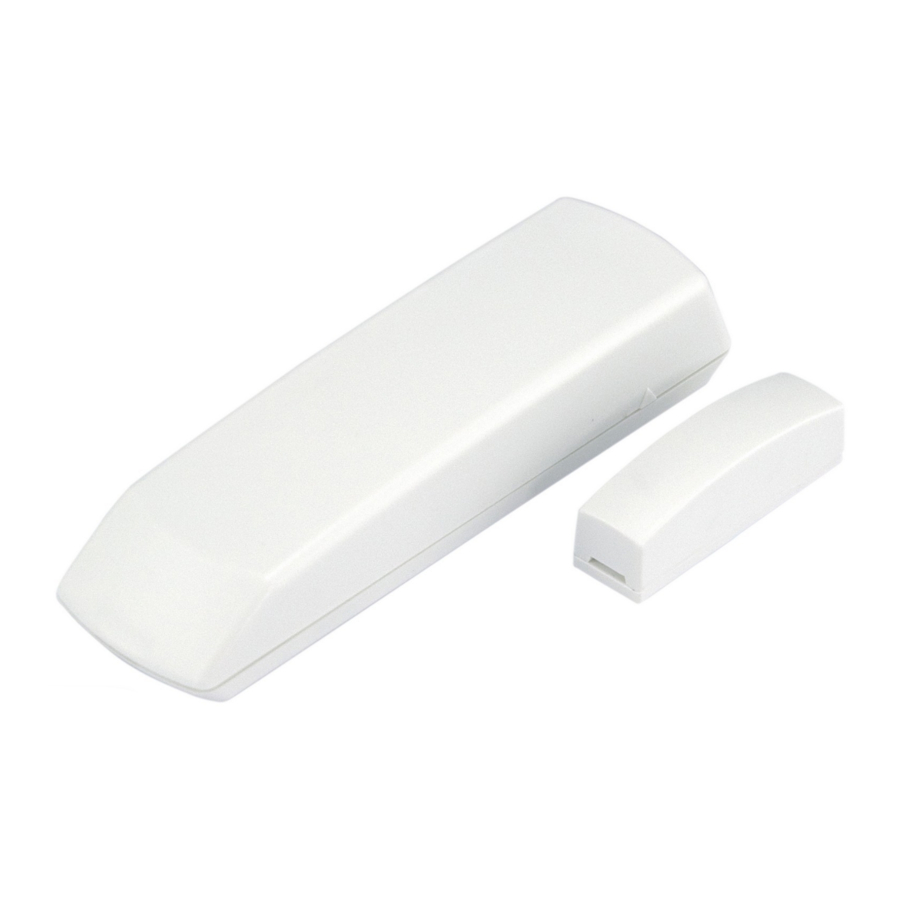

Magellan DCTXP2, DCTXP2-TI07 - Сымсыз 2 аймақтық есік контактының нұсқаулығы

Кіріспе

DCTXP2 бір уақытта екі кірісті қолдай алады (reed switch & әмбебап кіріс). Ол әрбір кіріс үшін әрқашан SN және SN+1 болатын екі түрлі сериялық нөмірді (SN) жібереді (мысалы, 240 000 & 240 001). Құрылғының ашық/жабық күйін сымсыз таратуды қамтамасыз ету үшін әмбебап таратқыш кіріс терминалдарына қосқыш немесе басқа қауіпсіздік құрылғысын қосуға болады.

Орналасуы және монтаждау

Әрбір таратқыш арасында кемінде 30 см (1 фут) және таратқыштар мен қабылдағыш арасында 1,5 м (5 фут) болуы керек.

Құрылғыны тексеру

1. Орнатуды аяқтамас бұрын сигнал күшін тексеруді орындаңыз. Егер тарату әлсіз болса, қабылдауды жақсарту үшін таратқышты бірнеше дюймге жылжытыңыз.
2. Батареялардың дұрыс салынғанын тексеріңіз.
3. Есік контактын Magellan қабылдағышына тағайындаңыз.
4. Дұрыс жұмыс істеуін тексеру үшін тағайындалған есікті/терезені ашып жабыңыз.

- Антеннаны кеспеңіз, бүкпеңіз немесе өзгертпеңіз. Есік контактын металлдың жанына немесе үстіне орнатудан аулақ болыңыз, себебі бұл таратуға әсер етуі мүмкін.

1. Үйрену режимі
   Үйрену режимі әрбір кірістің сериялық нөмірлерін жіберуге мүмкіндік береді. Үйрену режиміне кіру үшін қақпақты ашып, жарық диоды жыпылықтауын тоқтатқанша күтіңіз.
   Бұзуға қарсы қосқыш	Сериялық нөмір	Көзге көрінетін растау
   Бұзуға қарсы қосқышты бір рет басып босатыңыз.	SN = Reed қосқышы (мысалы, 240 000)	Жарық диоды төрт рет жыпылықтайды.
   Бұзуға қарсы қосқышты бір секунд ішінде екі рет басып босатыңыз.	SN+1 = Әмбебап таратқыш кірісі (мысалы, 240 001)	Жарық диоды төрт рет жылдам жыпылықтайды.

2. Құрылғыны қуаттандыру
   Дұрыс полярлықты тексеріп, екі сілтілік "AAA" батареясын салыңыз. Батареяларды салғаннан кейін қуатты қосу тізбегі басталады (10-20 секунд), осы уақыт ішінде есік контакты ашық аймақты немесе бұзуды анықтамайды.
   Батарея зарядының төмендігі
   Есік контакты әр 12 сағат сайын батарея сынағын орындайды. Егер кернеу төрт рет қатарынан батарея сынағынан кейін (48 сағат) 2,3 В-тан төмен болса, қызыл жарық диоды 5 секунд аралықпен жыпылықтайды және DCTXP2 батарея зарядының төмендігі туралы сигнал жібереді.
   Батареяларды ауыстыру
   Батареяларды ауыстыру үшін:

   1. Ескі батареяларды алыңыз.
   2. Бұзуға қарсы қосқышты бірнеше рет басып босатыңыз.
   3. Құрылғыны қайта іске қосу үшін 60 секунд күтіңіз.

Техникалық сипаттамалар
Магнитті reed қосқышы	Магниттен 1 см (0,4") стандартты саңылауы бар бір (жоғары сезімталдық)
Кіріс жауап беру уақыты	45 мс
RF жиілігі	433MHz немесе 868MHz
Қуат	3.0Vdc (Екі "AAA" сілтілік батареясы)*
Батареяның қызмет ету мерзімі	Үш жылға дейін**
Ауқым (тұрғын үй ортасындағы әдеттегі)	MG/SP Series, RTX3 және RCV3: 60м (200 фут) Magellan Console: 30м (100 фут) Spectra 1759MG: 45м (150 фут)
Бұзуға қарсы қосқыш	Иә
Сәйкестік	MG5000/MG5050, Кез келген Spectra SP Series панелі, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG және RCV3
Өлшемдері	11см X 3.2см X 2.5см (4.4in X 1.3in X 1.0in)
Жұмыс температурасы	0°C-тан 49°C-қа дейін (32°F-тан 120°F-қа дейін)
Мақұлдаулар† 433MHz 868MHz

Техникалық сипаттамалар алдын ала ескертусіз өзгертілуі мүмкін.

^† Мақұлдаулар күтілуде. Өнімді мақұлдау туралы соңғы ақпаратты біздің веб-сайттан қараңыз: www.paradox.com.
* Кепілдік құрылғымен бірге берілген батареяларға қолданылмайды.
** Батареяның қызмет ету мерзімі қорғалған аймақ арқылы өтетін трафикке байланысты.
Paradox Ltd. тікелей мақұлдамаған жабдықты өзгерту немесе модификациялау пайдаланушының жабдықты пайдалану құқығын жоюы мүмкін.
Magellan - Paradox Ltd. және оның Канададағы, Америка Құрама Штаттарындағы және басқа елдердегі филиалдарының сауда белгісі немесе тіркелген сауда белгісі. Барлық құқықтар қорғалған. Техникалық сипаттамалар алдын ала ескертусіз өзгертілуі мүмкін. Төмендегі патенттердің бірі немесе бірнешеуі қолданылуы мүмкін: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 және RE39406. Канадалық және халықаралық патенттер де қолданылуы мүмкін. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Бұл құрылғы FCC ережелерінің 15-бөліміне сәйкес келеді. Жұмыс келесі шарттарға байланысты:

1. Бұл құрылғы зиянды кедергі тудырмауы мүмкін және
2. Бұл құрылғы қажетсіз жұмысқа әкелуі мүмкін кедергілерді қоса алғанда, кез келген алынған кедергіні қабылдауы керек.

Кепілдік: Осы өнімге қатысты толық кепілдік ақпараты үшін MG-6060/MG-6030 анықтамалық нұсқаулықтарын, сондай-ақ www.paradox.com/terms веб-сайтында орналасқан Шектеулі кепілдік туралы мәлімдемені қараңыз. Paradox өнімін пайдалануыңыз кепілдік шарттарының барлығын қабылдағаныңызды білдіреді.
