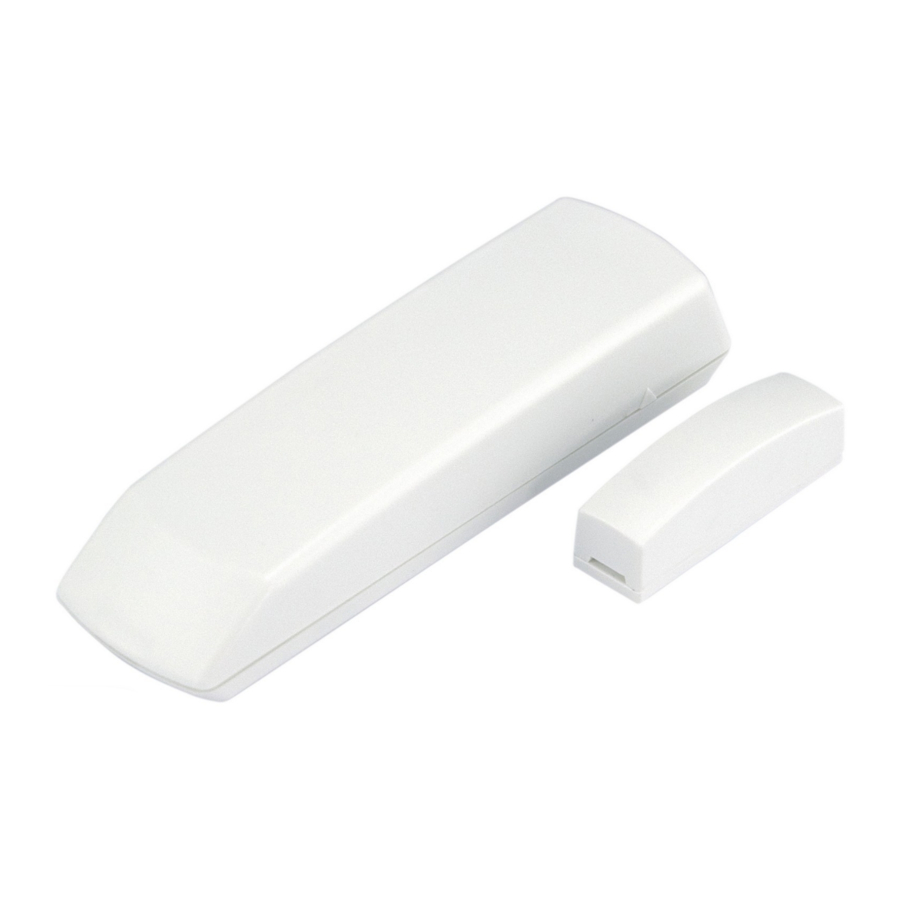

Magellan DCTXP2, DCTXP2-TI07 - Instrukcja obsługi bezprzewodowego kontaktu drzwiowego 2-strefowego

Wprowadzenie

DCTXP2 może obsługiwać dwa wejścia jednocześnie (kontaktron i wejście uniwersalne). Przesyła dwa różne numery seryjne (SN), po jednym dla każdego wejścia, które są zawsze SN i SN+1 (np. 240 000 i 240 001). Przełącznik lub inne urządzenie zabezpieczające można podłączyć do uniwersalnych zacisków wejściowych nadajnika, aby zapewnić bezprzewodową transmisję stanu otwarcia/zamknięcia urządzenia.

Lokalizacja i montaż

Należy zachować co najmniej 30 cm (1 stopę) odległości między każdym nadajnikiem i 1,5 m (5 stóp) między nadajnikami a odbiornikiem.

Testowanie urządzenia

1. Przed ostatecznym montażem należy wykonać test siły sygnału. Jeśli transmisja jest słaba, przenieś nadajnik o kilka centymetrów, aby poprawić odbiór.
2. Sprawdź, czy baterie są prawidłowo włożone.
3. Przypisz kontakt drzwiowy do odbiornika Magellan.
4. Otwórz i zamknij przypisane drzwi/okno, aby sprawdzić, czy działają prawidłowo.

- Nie należy przecinać, zginać ani modyfikować anteny. Unikaj montażu kontaktu drzwiowego w pobliżu lub na metalu, ponieważ może to wpłynąć na transmisję.

1. Tryb uczenia się (Learn Mode)
   Tryb uczenia się (Learn Mode) umożliwia przesyłanie numerów seryjnych każdego wejścia. Aby wejść w tryb uczenia się (Learn Mode), otwórz pokrywę i poczekaj, aż dioda LED przestanie migać.
   Przełącznik antysabotażowy	Numer seryjny	Potwierdzenie wizualne
   Naciśnij i zwolnij raz przełącznik antysabotażowy.	SN = Kontaktron (np. 240 000)	Dioda LED błyśnie raz cztery razy.
   Naciśnij i zwolnij dwukrotnie przełącznik antysabotażowy w ciągu jednej sekundy.	SN+1 = Uniwersalne wejście nadajnika (np. 240 001)	Dioda LED błyśnie dwukrotnie szybko cztery razy.

2. Zasilanie urządzenia
   Sprawdź prawidłową polaryzację i włóż dwie baterie alkaliczne "AAA". Po włożeniu baterii rozpocznie się sekwencja włączania (10-20 sekund), podczas której kontakt drzwiowy nie wykryje otwartej strefy ani sabotażu.
   Słaba bateria
   Kontakt drzwiowy wykonuje test baterii co 12 godzin. Jeśli napięcie spadnie poniżej 2,3 V po czterech kolejnych testach baterii (48 godzin), czerwona dioda LED zacznie migać w 5-sekundowych odstępach, a DCTXP2 wyśle sygnał słabej baterii.
   Wymiana baterii
   Aby wymienić baterie:

   1. Wyjmij stare baterie.
   2. Naciśnij i zwolnij kilkakrotnie przełącznik antysabotażowy.
   3. Odczekaj 60 sekund, aby ponownie zainicjować urządzenie.

Specyfikacja techniczna
Kontaktron z magnesem	Jeden (o wysokiej czułości) ze standardową szczeliną 1 cm (0,4") od magnesu
Czas reakcji wejścia	45 ms
Częstotliwość RF	433MHz lub 868MHz
Zasilanie	3.0Vdc (Dwie baterie alkaliczne "AAA")*
Żywotność baterii	Do trzech lat**
Zasięg (typowy w środowisku mieszkalnym)	Serie MG/SP, RTX3 i RCV3: 60m (200 stóp) Konsola Magellan: 30m (100 stóp) Spectra 1759MG: 45m (150 stóp)
Przełącznik antysabotażowy	Tak
Kompatybilność	MG5000/MG5050, dowolny panel z serii Spectra SP, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG i RCV3
Wymiary	11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Temperatura robocza	0°C do 49°C (32°F do 120°F)
Aprobaty† 433MHz 868MHz

Specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia.

^† Aprobata w toku. Najnowsze informacje na temat aprobat produktów można znaleźć na naszej stronie internetowej www.paradox.com.
* Gwarancja nie obejmuje baterii dostarczonych z urządzeniem.
** Żywotność baterii zależy od natężenia ruchu w chronionej strefie.
Zmiany lub modyfikacje sprzętu, które nie zostały wyraźnie zatwierdzone przez Paradox Ltd., mogą unieważnić prawo użytkownika do obsługi sprzętu.
Magellan jest znakiem towarowym lub zarejestrowanym znakiem towarowym firmy Paradox Ltd. i jej podmiotów stowarzyszonych w Kanadzie, Stanach Zjednoczonych i innych krajach. Wszelkie prawa zastrzeżone. Specyfikacje mogą ulec zmianie bez wcześniejszego powiadomienia. Mogą obowiązywać jeden lub więcej z następujących patentów: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 i RE39406. Mogą również obowiązywać patenty kanadyjskie i międzynarodowe. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

To urządzenie jest zgodne z częścią 15 przepisów FCC. Działanie podlega następującym warunkom:

1. To urządzenie nie może powodować szkodliwych zakłóceń i
2. To urządzenie musi akceptować wszelkie odbierane zakłócenia, w tym zakłócenia, które mogą powodować niepożądane działanie.

Gwarancja: Aby uzyskać pełne informacje na temat gwarancji na ten produkt, zapoznaj się z instrukcjami obsługi MG-6060/MG-6030 oraz Oświadczeniem o ograniczonej gwarancji znajdującym się na stronie internetowej www.paradox.com/terms. Korzystanie z produktu Paradox oznacza akceptację wszystkich warunków gwarancji.
