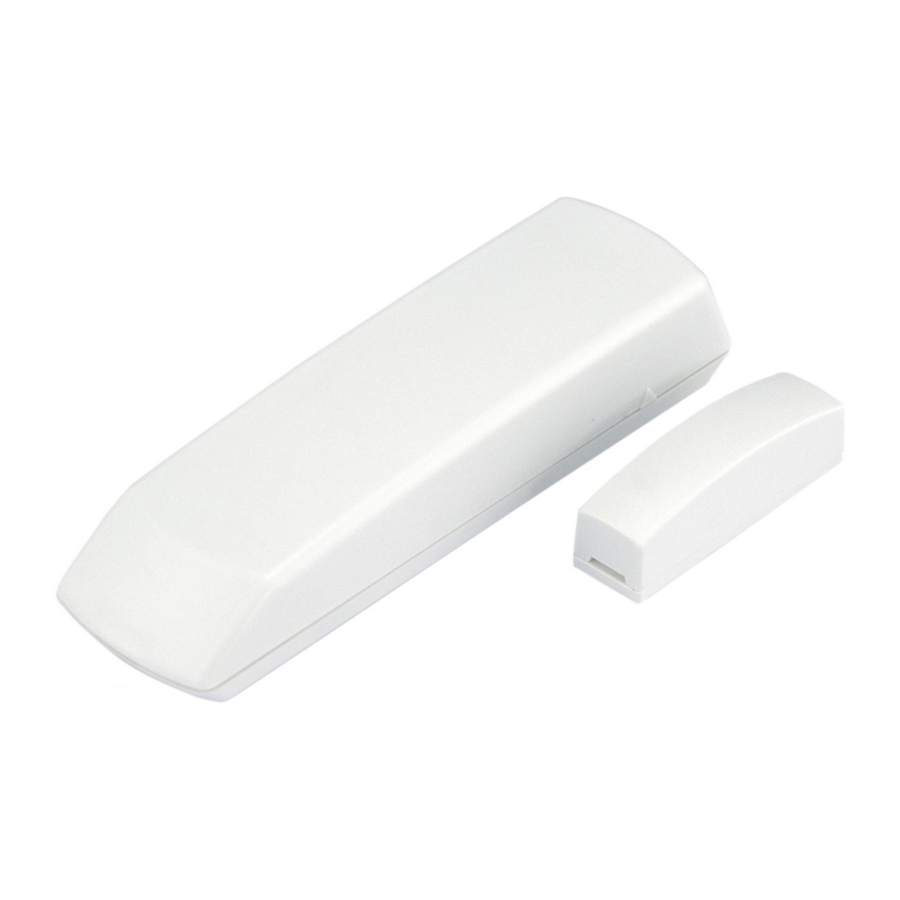

Magellan DCTXP2, DCTXP2-TI07 - Bezdrôtový 2-zónový dverný kontakt - manuál

Úvod

DCTXP2 podporuje dva vstupy súčasne (jazýčkový spínač a univerzálny vstup). Vysiela dve rôzne sériové čísla (SN), jedno pre každý vstup, ktoré sú vždy SN a SN+1 (napr. 240 000 a 240 001). Spínač alebo iné bezpečnostné zariadenie je možné pripojiť ku vstupným svorkám univerzálneho vysielača na zabezpečenie bezdrôtového prenosu stavu otvorenia/zatvorenia zariadenia.

Umiestnenie a montáž

Medzi jednotlivými vysielačmi by mala byť vzdialenosť aspoň 30 cm (1 stopa) a medzi vysielačmi a prijímačom 1,5 m (5 stôp).

Testovanie jednotky

1. Pred dokončením inštalácie vykonajte test sily signálu. Ak je prenos slabý, premiestnite vysielač o niekoľko centimetrov, aby ste zlepšili príjem.
2. Overte, či sú batérie správne vložené.
3. Priraďte dverný kontakt k prijímaču Magellan.
4. Otvorte a zatvorte priradené dvere/okno, aby ste overili správnu funkciu.

- Nestrihajte, neohýbajte ani neupravujte anténu. Vyhnite sa montáži dverného kontaktu v blízkosti alebo na kov, pretože to môže ovplyvniť prenos.

1. Režim učenia (Learn Mode)
   Režim učenia (Learn Mode) vám umožňuje prenášať sériové čísla každého vstupu. Ak chcete vstúpiť do režimu učenia (Learn Mode), otvorte kryt a počkajte, kým LED dióda prestane blikať.
   Prepínač sabotáže (Anti-Tamper Switch)	Sériové číslo	Vizuálne potvrdenie
   Raz stlačte a uvoľnite prepínač sabotáže (anti-tamper switch).	SN = Jazýčkový spínač (napr. 240 000)	LED dióda štyrikrát zabliká.
   Dvakrát stlačte a uvoľnite prepínač sabotáže (anti-tamper switch) do jednej sekundy.	SN+1 = Univerzálny vstup vysielača (napr. 240 001)	LED dióda štyrikrát rýchlo dvakrát zabliká.

2. Napájanie jednotky
   Overte správnu polaritu a vložte dve alkalické batérie "AAA". Po vložení batérií sa spustí sekvencia zapnutia (10-20 sekúnd), počas ktorej dverný kontakt nezistí otvorenú zónu ani sabotáž.
   Slabá batéria (Low Battery)
   Dverný kontakt vykonáva test batérie každých 12 hodín. Ak je napätie po štyroch po sebe nasledujúcich testoch batérie (48 hodín) nižšie ako 2,3 V, červená LED dióda bude blikať v 5-sekundových intervaloch a DCTXP2 vyšle signál slabej batérie (low battery signal).
   Výmena batérií
   Ak chcete vymeniť batérie:

   1. Vyberte staré batérie.
   2. Niekoľkokrát stlačte a uvoľnite prepínač sabotáže (anti-tamper switch).
   3. Počkajte 60 sekúnd na re inicializáciu jednotky.

Technické špecifikácie
Jazýčkový spínač s magnetom	Jeden (vysoká citlivosť) so štandardnou medzerou 1 cm (0,4") od magnetu
Čas odozvy vstupu (Input Response Time)	45 ms
RF frekvencia	433MHz alebo 868MHz
Napájanie (Power)	3,0 Vdc (dve alkalické batérie "AAA")*
Životnosť batérie (Battery life)	Až tri roky**
Dosah (typický v obytnom prostredí)	Série MG/SP, RTX3 a RCV3: 60 m (200 stôp) Konzola Magellan: 30 m (100 stôp) Spectra 1759MG: 45 m (150 stôp)
Prepínač sabotáže (Anti-tamper switch)	Áno
Kompatibilita	MG5000/MG5050, akýkoľvek panel série Spectra SP, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG a RCV3
Rozmery (Dimensions)	11 cm X 3,2 cm X 2,5 cm (4,4 palca X 1,3 palca X 1,0 palca)
Prevádzková teplota (Operating temperature)	0 °C až 49 °C (32 °F až 120 °F)
Schválenia† 433MHz 868MHz

Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia.

^† Schválenia čakajú na vybavenie. Najnovšie informácie o schváleniach produktov nájdete na našej webovej stránke www.paradox.com.
* Záruka sa nevzťahuje na batérie dodané s jednotkou.
** Životnosť batérie závisí od premávky cez chránenú zónu.
Zmeny alebo úpravy zariadenia, ktoré nie sú výslovne schválené spoločnosťou Paradox Ltd., môžu zrušiť oprávnenie používateľa na obsluhu zariadenia.
Magellan je ochranná známka alebo registrovaná ochranná známka spoločnosti Paradox Ltd. a jej pridružených spoločností v Kanade, Spojených štátoch a ďalších krajinách. Všetky práva vyhradené. Špecifikácie sa môžu zmeniť bez predchádzajúceho upozornenia. Môže sa uplatňovať jeden alebo viacero z nasledujúcich patentov: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 a RE39406. Môžu sa uplatňovať aj kanadské a medzinárodné patenty. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Toto zariadenie je v súlade s časťou 15 pravidiel FCC. Prevádzka podlieha nasledujúcim podmienkam:

1. Toto zariadenie nesmie spôsobovať škodlivé rušenie a
2. Toto zariadenie musí akceptovať akékoľvek prijaté rušenie, vrátane rušenia, ktoré môže spôsobiť nežiaducu prevádzku.

Záruka: Úplné informácie o záruke na tento produkt nájdete v referenčných príručkách MG-6060/MG-6030 spolu s Vyhlásením o obmedzenej záruke, ktoré nájdete na webovej stránke www.paradox.com/terms. Používaním produktu Paradox vyjadrujete svoj súhlas so všetkými záručnými podmienkami.
