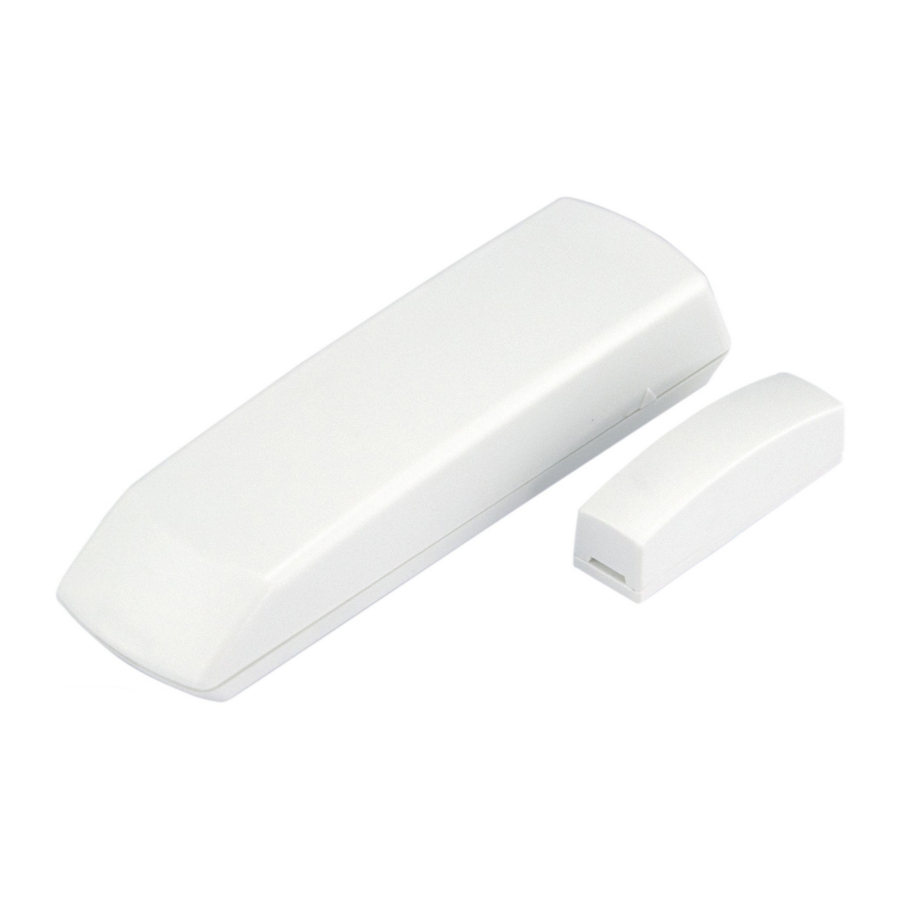

Magellan DCTXP2, DCTXP2-TI07 - Priročnik za brezžični 2-conski vratni kontakt

Uvod

DCTXP2 lahko podpira dva vhoda hkrati (reed stikalo & univerzalni vhod). Oddaja dve različni serijski številki (SN), eno za vsak vhod, ki sta vedno SN in SN+1 (npr. 240 000 & 240 001). Stikalo ali druga varnostna naprava se lahko priključi na priključke univerzalnega oddajnika za brezžični prenos stanja odprtosti/zaprtosti naprave.

Lokacija & Montaža

Med vsakim oddajnikom mora biti vsaj 30 cm (1 čevelj) in 1,5 m (5 čevljev) med oddajniki in sprejemnikom.

Testiranje enote

1. Pred dokončno namestitvijo izvedite test jakosti signala. Če je prenos šibek, premaknite oddajnik za nekaj centimetrov, da izboljšate sprejem.
2. Preverite, ali so baterije pravilno vstavljene.
3. Dodajte vratni kontakt Magellan sprejemniku.
4. Odprite in zaprite dodeljena vrata/okno, da preverite pravilno delovanje.

- Ne režite, upogibajte ali spreminjajte antene. Izogibajte se nameščanju vratnega kontakta v bližini ali na kovino, saj lahko to vpliva na prenos.

1. Učni način
   Učni način vam omogoča prenos serijskih številk vsakega vhoda. Za vstop v učni način odprite pokrov in počakajte, da LED dioda preneha utripati.
   Stikalo proti sabotaži	Serijska številka	Vizualna potrditev
   Enkrat pritisnite in spustite stikalo proti sabotaži.	SN = Reed stikalo (npr. 240 000)	LED dioda bo štirikrat utripnila.
   Dvakrat pritisnite in spustite stikalo proti sabotaži v eni sekundi.	SN+1 = Univerzalni vhod oddajnika (npr. 240 001)	LED dioda bo štirikrat hitro utripnila.

2. Napajanje enote
   Preverite pravilno polariteto in vstavite dve alkalni bateriji "AAA". Po vstavitvi baterij se bo začelo zaporedje vklopa (10-20 sekund), med katerim vratni kontakt ne bo zaznal odprte cone ali sabotaže.
   Prazna baterija
   Vratni kontakt izvaja test baterije vsakih 12 ur. Če je napetost po štirih zaporednih testih baterije (48 ur) pod 2,3 V, bo rdeča LED dioda utripala v 5-sekundnih intervalih in DCTXP2 bo oddal signal prazne baterije.
   Zamenjava baterij
   Za zamenjavo baterij:

   1. Odstranite stare baterije.
   2. Večkrat pritisnite in spustite stikalo proti sabotaži.
   3. Počakajte 60 sekund, da ponovno inicializirate enoto.

Tehnične specifikacije
Reed stikalo z magnetom	Eno (visoka občutljivost) s standardno vrzeljo 1 cm (0,4") od magneta
Odzivni čas vhoda	45 ms
RF frekvenca	433MHz ali 868MHz
Moč	3.0Vdc (Dve "AAA" alkalni bateriji)*
Življenjska doba baterije	Do tri leta**
Doseg (tipičen v stanovanjskem okolju)	MG/SP Series, RTX3 in RCV3: 60m (200ft) Magellan Console: 30m (100ft) Spectra 1759MG: 45m (150ft)
Stikalo proti sabotaži	Da
Kompatibilnost	MG5000/MG5050, katera koli plošča Spectra SP Series, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG in RCV3
Dimenzije	11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Delovna temperatura	0°C do 49°C (32°F do 120°F)
Odobritve† 433MHz 868MHz

Specifikacije se lahko spremenijo brez predhodnega obvestila.

^† Odobritve v teku. Za najnovejše informacije o odobritvah izdelkov obiščite našo spletno stran na www.paradox.com.
* Garancija ne velja za baterije, priložene enoti.
** Življenjska doba baterije je odvisna od prometa skozi zaščiteno cono.
Spremembe ali modifikacije opreme, ki jih Paradox Ltd. ni izrecno odobril, lahko razveljavijo uporabnikovo pooblastilo za upravljanje opreme.
Mage lan je blagovna znamka ali registrirana blagovna znamka Paradox Ltd. in njegovih podružnic v Kanadi, Združenih državah in drugih državah. Vse pravice pridržane. Specifikacije se lahko spremenijo brez predhodnega obvestila. Lahko se uporabljajo eden ali več naslednjih patentov: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 in RE39406. Lahko se uporabljajo tudi kanadski in mednarodni patenti. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Ta naprava je skladna s 15. delom pravil FCC. Delovanje je odvisno od naslednjih pogojev:

1. Ta naprava ne sme povzročati škodljivih motenj in
2. Ta naprava mora sprejeti vse prejete motnje, vključno z motnjami, ki lahko povzročijo neželeno delovanje.

Garancija: Za popolne informacije o garanciji za ta izdelek si oglejte referenčne priročnike MG-6060/MG-6030, skupaj z izjavo o omejeni garanciji, ki jo najdete na spletnem mestu www.paradox.com/terms. Vaša uporaba izdelka Paradox pomeni, da sprejemate vse garancijske pogoje.
