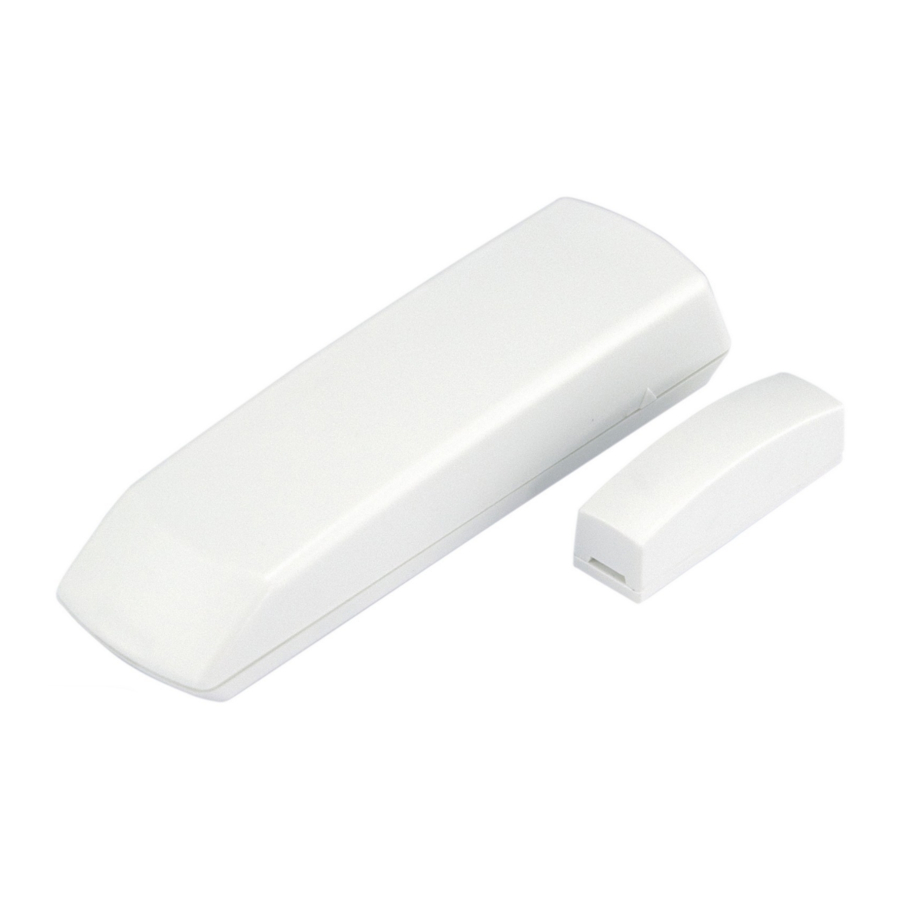

Magellan DCTXP2, DCTXP2-TI07 - Priručnik za bežični 2-zonski kontakt za vrata

Sadržaj

Uvod

DCTXP2 može podržavati dva ulaza istovremeno (reed prekidač i univerzalni ulaz). Prenosi dva različita serijska broja (SN), jedan za svaki ulaz, koji su uvijek SN i SN+1 (npr. 240 000 i 240 001). Prekidač ili drugi sigurnosni uređaj može se spojiti na univerzalne ulazne terminale odašiljača kako bi se osigurao bežični prijenos otvorenog/zatvorenog statusa uređaja.

Lokacija i montaža

Trebalo bi biti najmanje 30 cm (1ft) između svakog odašiljača i 1,5 m (5ft) između odašiljača i prijemnika.

Testiranje jedinice

  1. Izvršite test jačine signala prije finalizacije instalacije. Ako je prijenos slab, premjestite odašiljač za nekoliko inča kako biste poboljšali prijem.
  2. Provjerite jesu li baterije pravilno umetnute.
  3. Dodijelite kontakt za vrata Magellan prijemniku.
  4. Otvorite i zatvorite dodijeljena vrata/prozor kako biste provjerili ispravan rad.


upozorenje - Nemojte rezati, savijati ili mijenjati antenu. Izbjegavajte montiranje kontakta za vrata blizu ili na metal jer to može utjecati na prijenos.

Spojnici (Jumpers)
JP1 ON Normalno otvoren (Normally Open)
Reed prekidač/Univerzalni ulaz:
otvoren = signal "zona otvorena" ("zone open")
zatvoren = signal "zona zatvorena" ("zone closed")
JP1 OFF Normalno zatvoren (Normally Closed)
Reed prekidač/Univerzalni ulaz:
otvoren = signal "zona zatvorena" ("zone closed")
zatvoren = signal "zona otvorena" ("zone open")
JP2 NIJE U UPOTREBI (NOT USED)
  1. Način učenja (Learn Mode)
    Način učenja (Learn Mode) omogućuje vam prijenos serijskih brojeva svakog ulaza. Za ulazak u način učenja (Learn Mode), otvorite poklopac i pričekajte dok LED ne prestane treptati.
    Prekidač protiv neovlaštenog otvaranja (Anti-Tamper Switch) Serijski broj (Serial Number) Vizualna potvrda (Visual Confirmation)
    Pritisnite i otpustite prekidač protiv neovlaštenog otvaranja (anti-tamper switch) jednom. SN = Reed prekidač (npr. 240 000) LED će zatreptati jednom četiri puta.
    Pritisnite i otpustite prekidač protiv neovlaštenog otvaranja (anti-tamper switch) dvaput unutar jedne sekunde. SN+1 = Univerzalni ulaz odašiljača (npr. 240 001) LED će zatreptati dvaput brzo četiri puta.

  2. Napajanje jedinice (Powering the Unit)
    Provjerite ispravan polaritet i umetnite dvije alkalne "AAA" baterije. Nakon umetanja baterija, započet će sekvenca uključivanja (10-20 sekundi) tijekom koje kontakt za vrata neće detektirati otvorenu zonu ili neovlašteno otvaranje (tamper).
    Slaba baterija (Low Battery)
    Kontakt za vrata provodi test baterije svakih 12 sati. Ako je napon ispod 2,3 V nakon četiri uzastopna testa baterije (48 sati), crvena LED dioda će treptati u intervalima od 5 sekundi i DCTXP2 će poslati signal slabe baterije (low battery).
    Zamjena baterija (Replacing the Batteries)
    Za zamjenu baterija:

    1. Uklonite stare baterije.
    2. Pritisnite i otpustite prekidač protiv neovlaštenog otvaranja (anti-tamper switch) nekoliko puta.
    3. Pričekajte 60 sekundi da se jedinica ponovno inicijalizira.

Tehničke specifikacije
Reed prekidač s magnetom Jedan (visoke osjetljivosti) sa standardnim razmakom od 1 cm (0.4") od magneta
Vrijeme odziva ulaza (Input Response Time) 45 ms
RF frekvencija 433MHz ili 868MHz
Snaga (Power) 3.0Vdc (Dvije "AAA" alkalne baterije)*
Trajanje baterije (Battery life) Do tri godine**
Domet (tipičan u stambenom okruženju) (Range) MG/SP Series, RTX3, i RCV3: 60m (200ft)
Magellan Console: 30m (100ft)
Spectra 1759MG: 45m (150ft)
Prekidač protiv neovlaštenog otvaranja (Anti-tamper switch) Da
Kompatibilnost (Compatibility) MG5000/MG5050, Any Spectra SP Series panel, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG, i RCV3
Dimenzije (Dimensions) 11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Radna temperatura (Operating temperature) 0°C do 49°C (32°F do 120°F)
Odobrenja†
433MHz
868MHz

Specifikacije se mogu promijeniti bez prethodne najave.

† Odobrenja u tijeku. Za najnovije informacije o odobrenjima proizvoda posjetite našu web stranicu na www.paradox.com.
* Jamstvo se ne odnosi na baterije isporučene s jedinicom.
** Trajanje baterije ovisi o prometu kroz zaštićenu zonu.
Promjene ili preinake na opremi koje nije izričito odobrio Paradox Ltd. mogu poništiti ovlaštenje korisnika za rukovanje opremom.
Mage lan je zaštitni znak ili registrirani zaštitni znak tvrtke Paradox Ltd. i njezinih podružnica u Kanadi, Sjedinjenim Državama i drugim zemljama. Sva prava pridržana. Specifikacije se mogu promijeniti bez prethodne najave. Može se primijeniti jedan ili više sljedećih patenata: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 i RE39406. Mogu se primijeniti i kanadski i međunarodni patenti. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Ovaj uređaj je u skladu s dijelom 15 FCC pravila. Rad podliježe sljedećim uvjetima:

  1. Ovaj uređaj ne smije uzrokovati štetne smetnje i
  2. Ovaj uređaj mora prihvatiti sve primljene smetnje, uključujući smetnje koje mogu uzrokovati neželjeni rad.

Jamstvo (Warranty): Za potpune informacije o jamstvu za ovaj proizvod pogledajte referentne priručnike MG-6060/MG-6030, zajedno s Izjavom o ograničenom jamstvu koja se nalazi na web stranici www.paradox.com/terms. Vaše korištenje Paradox proizvoda označava vaše prihvaćanje svih uvjeta i odredbi jamstva.

Reference

Preuzmi priručnik

Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
