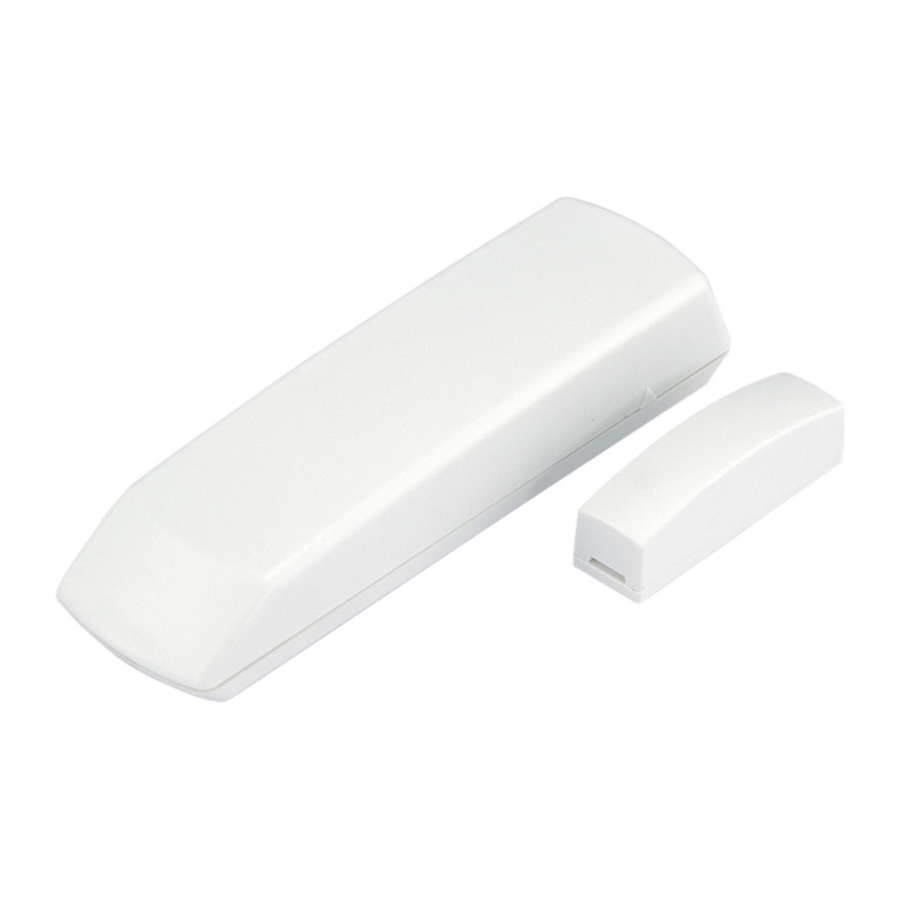

Magellan DCTXP2, DCTXP2-TI07 - Manual del Contacto de Puerta Inalámbrico de 2 Zonas

Introducción

El DCTXP2 puede soportar dos entradas simultáneamente (interruptor de láminas y entrada universal). Transmite dos números de serie (SN) diferentes, uno para cada entrada, que siempre son SN y SN+1 (ej. 240 000 y 240 001). Un interruptor u otro dispositivo de seguridad puede conectarse a los terminales de entrada del transmisor universal para proporcionar la transmisión inalámbrica del estado abierto/cerrado del dispositivo.

Ubicación y Montaje

Debe haber al menos 30 cm (1 pie) entre cada transmisor y 1,5 m (5 pies) entre los transmisores y el receptor.

Prueba de la Unidad

1. Realice una prueba de intensidad de la señal antes de finalizar la instalación. Si la transmisión es débil, reubique el transmisor unos centímetros para mejorar la recepción.
2. Verifique que las baterías estén insertadas correctamente.
3. Asigne el contacto de puerta a un receptor Magellan.
4. Abra y cierre la puerta/ventana asignada para verificar el correcto funcionamiento.

- No corte, doble ni altere la antena. Evite montar el contacto de la puerta cerca o sobre metal, ya que esto puede afectar la transmisión.

1. Modo de Aprendizaje
   El Modo de Aprendizaje le permite transmitir los números de serie de cada entrada. Para entrar en el Modo de Aprendizaje, abra la cubierta y espere hasta que el LED deje de parpadear.
   Interruptor Anti-Sabotaje	Número de Serie	Confirmación Visual
   Presione y suelte el interruptor anti-sabotaje una vez.	SN = Interruptor de láminas (ej. 240 000)	El LED parpadeará una vez cuatro veces.
   Presione y suelte el interruptor anti-sabotaje dos veces en un segundo.	SN+1 = Entrada del transmisor universal (ej. 240 001)	El LED parpadeará dos veces rápidamente cuatro veces.

2. Alimentación de la Unidad
   Verifique la polaridad correcta e inserte dos baterías alcalinas "AAA". Después de insertar las baterías, comenzará una secuencia de encendido (10-20 segundos) durante la cual el contacto de la puerta no detectará una zona abierta o sabotaje.
   Batería Baja
   El contacto de la puerta realiza una prueba de batería cada 12 horas. Si el voltaje es inferior a 2,3 V después de cuatro pruebas de batería consecutivas (48 horas), el LED rojo parpadeará a intervalos de 5 segundos y el DCTXP2 transmitirá una señal de batería baja.
   Reemplazo de las Baterías
   Para reemplazar las baterías:

   1. Retire las baterías viejas.
   2. Presione y suelte el interruptor anti-sabotaje varias veces.
   3. Espere 60 segundos para reinicializar la unidad.

Especificaciones Técnicas
Interruptor de láminas con imán	Uno (de alta sensibilidad) con un espacio estándar de 1 cm (0,4") desde el imán
Tiempo de Respuesta de Entrada	45 ms
Frecuencia de RF	433MHz u 868MHz
Potencia	3.0Vdc (Dos baterías alcalinas "AAA")*
Duración de la batería	Hasta tres años**
Alcance (típico en un entorno residencial)	Serie MG/SP, RTX3, y RCV3: 60m (200ft) Consola Magellan: 30m (100ft) Spectra 1759MG: 45m (150ft)
Interruptor anti-sabotaje	Sí
Compatibilidad	MG5000/MG5050, Cualquier panel de la Serie Spectra SP, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG, y RCV3
Dimensiones	11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Temperatura de funcionamiento	0°C a 49°C (32°F a 120°F)
Aprobaciones† 433MHz 868MHz

Las especificaciones pueden cambiar sin previo aviso.

^† Aprobaciones pendientes. Para obtener la información más reciente sobre las aprobaciones de productos, visite nuestro sitio web en www.paradox.com.
* La garantía no se aplica a las baterías suministradas con la unidad.
** La duración de la batería depende del tráfico a través de la zona protegida.
Los cambios o modificaciones en el equipo no aprobados expresamente por Paradox Ltd. podrían anular la autoridad del usuario para operar el equipo.
Magellan es una marca comercial o marca comercial registrada de Paradox Ltd. y sus filiales en Canadá, Estados Unidos y otros países. Todos los derechos reservados. Las especificaciones pueden cambiar sin previo aviso. Se pueden aplicar una o más de las siguientes patentes: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, y RE39406. También se pueden aplicar patentes canadienses e internacionales. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Este dispositivo cumple con la parte 15 de las normas de la FCC. El funcionamiento está sujeto a las siguientes condiciones:

1. Este dispositivo no puede causar interferencias perjudiciales y
2. Este dispositivo debe aceptar cualquier interferencia recibida, incluyendo interferencias que puedan causar un funcionamiento no deseado.

Garantía: Para obtener información completa sobre la garantía de este producto, consulte los manuales de referencia MG-6060/MG-6030, junto con la Declaración de Garantía Limitada que se encuentra en el sitio web www.paradox.com/terms. El uso que usted haga del producto Paradox significa su aceptación de todos los términos y condiciones de la garantía.
