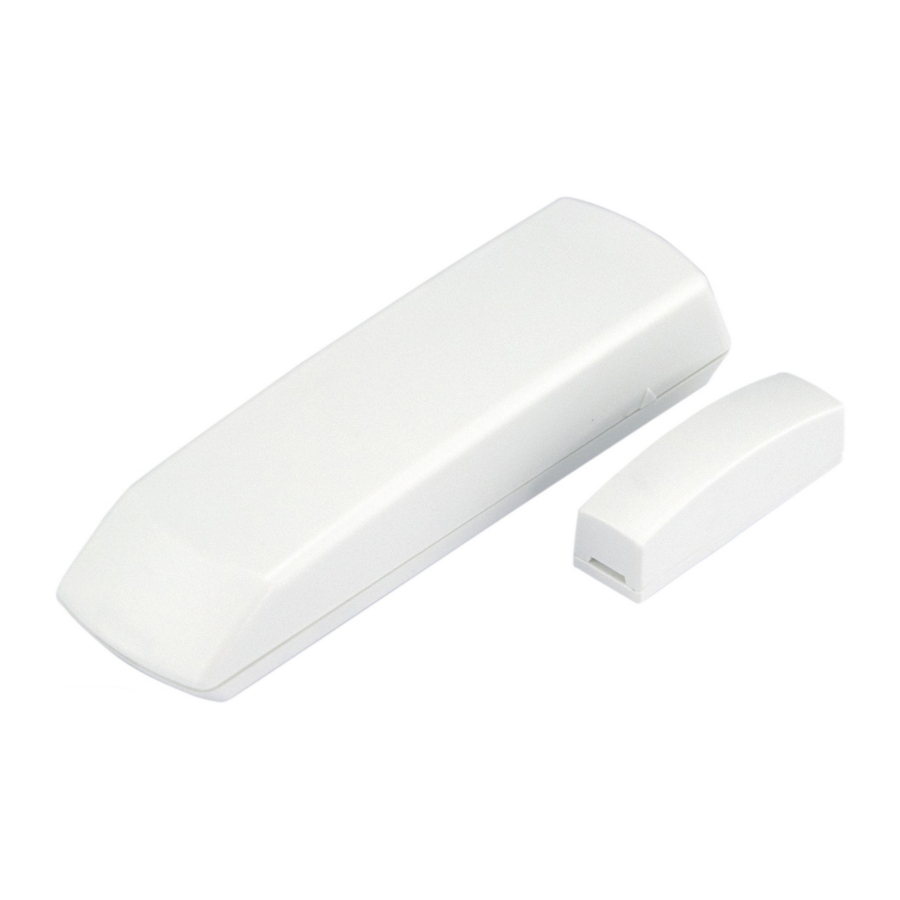

Magellan DCTXP2, DCTXP2-TI07 - Manuali i Kontaktit të Derës me 2 Zona Pa Tela

Hyrje

DCTXP2 mund të mbështesë dy hyrje njëkohësisht (çelës kallami & hyrje universale). Ai transmeton dy numra serialë të ndryshëm (SN), një për secilën hyrje, të cilët janë gjithmonë SN dhe SN+1 (p.sh. 240 000 & 240 001). Një çelës ose pajisje tjetër sigurie mund të lidhet me terminalet e hyrjes universale të transmetuesit për të siguruar transmetimin pa tela të statusit të hapur/mbyllur të pajisjes.

Vendndodhja & Montimi

Duhet të ketë të paktën 30 cm (1 këmbë) midis secilit transmetues dhe 1.5 m (5 këmbë) midis transmetuesve dhe marrësit.

Testimi i Njësisë

1. Kryeni një test të forcës së sinjalit përpara se të finalizoni instalimin. Nëse transmetimi është i dobët, zhvendoseni transmetuesin disa inç për të përmirësuar marrjen.
2. Verifikoni që bateritë janë futur siç duhet.
3. Caktoni kontaktin e derës në një marrës Magellan.
4. Hapni dhe mbyllni derën/dritaren e caktuar për të verifikuar funksionimin e duhur.

- Mos e prisni, përkulni ose ndryshoni antenën. Shmangni montimin e kontaktit të derës afër ose mbi metal, pasi kjo mund të ndikojë në transmetim.

1. Modaliteti i Mësimit
   Modaliteti i Mësimit ju lejon të transmetoni numrat serialë të secilës hyrje. Për të hyrë në Modalitetin e Mësimit, hapni kapakun dhe prisni derisa LED-i të ndalojë së pulsuari.
   Çelësi Anti-Sabotim	Numri Serial	Konfirmimi Vizual
   Shtypni dhe lëshoni çelësin anti-sabotim një herë.	SN = Çelësi i kallamit (p.sh. 240 000)	LED-i do të pulsojë një herë katër herë.
   Shtypni dhe lëshoni çelësin anti-sabotim dy herë brenda një sekonde.	SN+1 = Hyrja universale e transmetuesit (p.sh. 240 001)	LED-i do të pulsojë dy herë shpejt katër herë.

2. Ndizja e Njësisë
   Verifikoni polaritetin e duhur dhe futni dy bateri alkaline "AAA". Pasi të futni bateritë, do të fillojë një sekuencë ndezjeje (10-20 sekonda) gjatë së cilës kontakti i derës nuk do të zbulojë një zonë të hapur ose sabotim.
   Bateri e Ulët
   Kontakti i derës kryen një test të baterisë çdo 12 orë. Nëse voltazhi është nën 2.3V pas katër testeve të njëpasnjëshme të baterisë (48 orë), LED-i i kuq do të pulsojë në intervale 5 sekondash dhe DCTXP2 do të transmetojë një sinjal të baterisë së ulët.
   Zëvendësimi i Baterive
   Për të zëvendësuar bateritë:

   1. Hiqni bateritë e vjetra.
   2. Shtypni dhe lëshoni çelësin anti-sabotim disa herë.
   3. Prisni 60 sekonda për të riinicializuar njësinë.

Specifikimet Teknike
Çelësi i kallamit me magnet	Një (ndjeshmëri e lartë) me një hendek standard prej 1 cm (0.4") nga magneti
Koha e Përgjigjes së Hyrjes	45 ms
Frekuenca RF	433MHz ose 868MHz
Fuqia	3.0Vdc (Dy bateri Alkaline "AAA")*
Jetëgjatësia e baterisë	Deri në tre vjet**
Gama (tipike në një mjedis banimi)	Seritë MG/SP, RTX3, dhe RCV3: 60m (200ft) Konsola Magellan: 30m (100ft) Spectra 1759MG: 45m (150ft)
Çelësi anti-sabotim	Po
Pajtueshmëria	MG5000/MG5050, Çdo panel i Serisë Spectra SP, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG, dhe RCV3
Përmasat	11cm X 3.2cm X 2.5cm (4.4in X 1.3in X 1.0in)
Temperatura e funksionimit	0°C deri në 49°C (32°F deri në 120°F)
Miratimet† 433MHz 868MHz

Specifikimet mund të ndryshojnë pa njoftim paraprak.

^† Miratimet në pritje. Për informacionin më të fundit mbi miratimet e produkteve, vizitoni faqen tonë të internetit në www.paradox.com.
* Garancia nuk zbatohet për bateritë e ofruara me njësinë.
** Jetëgjatësia e baterisë varet nga trafiku nëpër zonën e mbrojtur.
Ndryshimet ose modifikimet në pajisjet që nuk janë miratuar shprehimisht nga Paradox Ltd. mund të anulojnë autoritetin e përdoruesit për të përdorur pajisjet.
Mage lan është një markë tregtare ose markë e regjistruar e Paradox Ltd. dhe filialeve të saj në Kanada, Shtetet e Bashkuara dhe vende të tjera. Të gjitha të drejtat e rezervuara. Specifikimet mund të ndryshojnë pa njoftim paraprak. Një ose më shumë nga patentat e mëposhtme mund të zbatohen: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111, dhe RE39406. Patentat kanadeze dhe ndërkombëtare mund të zbatohen gjithashtu. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Kjo pajisje përputhet me pjesën 15 të rregullave të FCC. Funksionimi i nënshtrohet kushteve të mëposhtme:

1. Kjo pajisje mund të mos shkaktojë ndërhyrje të dëmshme dhe
2. Kjo pajisje duhet të pranojë çdo ndërhyrje të marrë, duke përfshirë ndërhyrjet që mund të shkaktojnë funksionim të padëshiruar.

Garancia: Për informacion të plotë mbi garancinë e këtij produkti, ju lutemi referojuni manualeve të referencës MG-6060/MG-6030, së bashku me Deklaratën e Kufizuar të Garancisë që gjendet në faqen e internetit www.paradox.com/terms. Përdorimi juaj i produktit Paradox nënkupton pranimin tuaj të të gjitha kushteve të garancisë.
