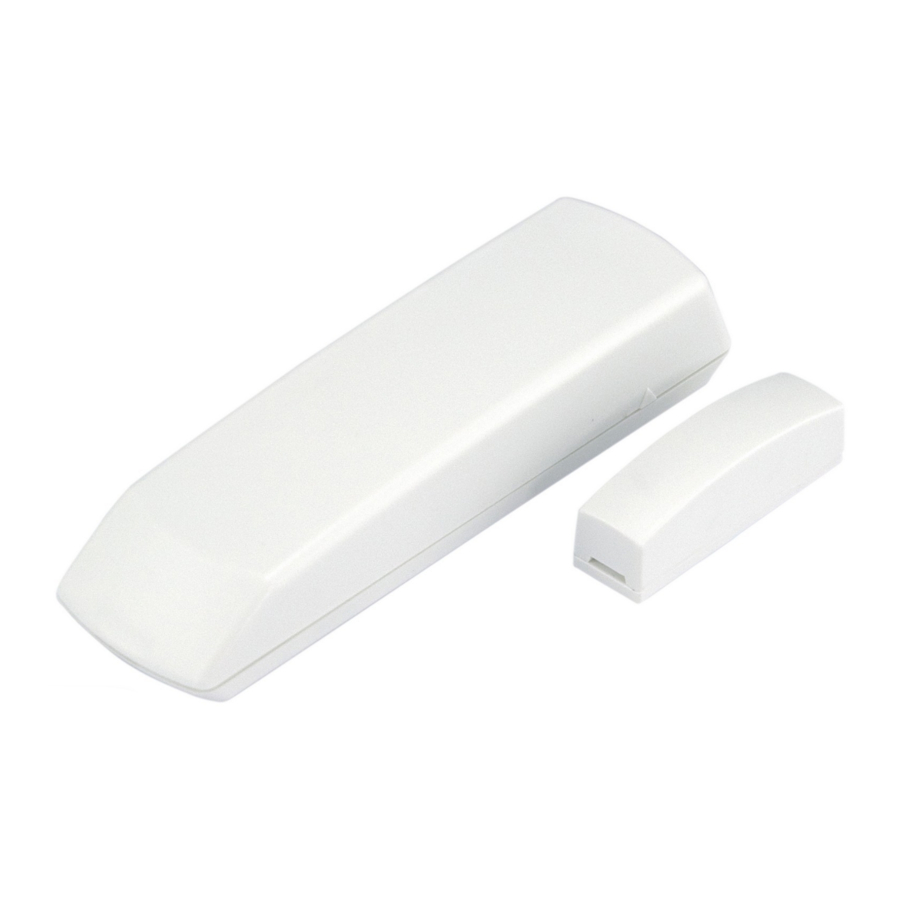

Magellan DCTXP2, DCTXP2-TI07 - Руководство по беспроводному 2-зонному дверному контакту

Введение

DCTXP2 может поддерживать два входа одновременно (геркон и универсальный вход). Он передает два разных серийных номера (SN), по одному для каждого входа, которые всегда являются SN и SN+1 (например, 240 000 и 240 001). Переключатель или другое устройство безопасности может быть подключено к универсальным входным клеммам передатчика для обеспечения беспроводной передачи статуса открытия/закрытия устройства.

Расположение и монтаж

Расстояние между каждым передатчиком должно быть не менее 30 см (1 фут), а между передатчиками и приемником - 1,5 м (5 футов).

Тестирование устройства

1. Перед окончательной установкой выполните проверку уровня сигнала. Если передача слабая, переместите передатчик на несколько дюймов, чтобы улучшить прием.
2. Убедитесь, что батареи вставлены правильно.
3. Назначьте дверной контакт приемнику Magellan.
4. Откройте и закройте назначенную дверь/окно, чтобы убедиться в правильной работе.

- Не обрезайте, не сгибайте и не изменяйте антенну. Избегайте установки дверного контакта рядом с металлом или на нем, так как это может повлиять на передачу.

1. Режим обучения (Learn Mode)
   Режим обучения (Learn Mode) позволяет передавать серийные номера каждого входа. Чтобы войти в режим обучения (Learn Mode), откройте крышку и подождите, пока светодиод не перестанет мигать.
   Тамперный переключатель (Anti-Tamper Switch)	Серийный номер (Serial Number)	Визуальное подтверждение
   Нажмите и отпустите тамперный переключатель (anti-tamper switch) один раз.	SN = Геркон (например, 240 000)	Светодиод мигнет один раз четыре раза.
   Нажмите и отпустите тамперный переключатель (anti-tamper switch) дважды в течение одной секунды.	SN+1 = Универсальный вход передатчика (например, 240 001)	Светодиод быстро мигнет дважды четыре раза.

2. Питание устройства
   Проверьте правильность полярности и вставьте две щелочные батарейки "AAA". После установки батарей начнется последовательность включения (10-20 секунд), в течение которой дверной контакт не будет обнаруживать открытую зону или тампер.
   Низкий заряд батареи (Low Battery)
   Дверной контакт выполняет проверку батареи каждые 12 часов. Если напряжение ниже 2,3 В после четырех последовательных проверок батареи (48 часов), красный светодиод будет мигать с интервалом в 5 секунд, и DCTXP2 передаст сигнал низкого заряда батареи (low battery signal).
   Замена батарей
   Чтобы заменить батареи:

   1. Извлеките старые батареи.
   2. Нажмите и отпустите тамперный переключатель (anti-tamper switch) несколько раз.
   3. Подождите 60 секунд для повторной инициализации устройства.

Технические характеристики
Геркон с магнитом	Один (высокой чувствительности) со стандартным зазором 1 см (0,4") от магнита
Время отклика входа (Input Response Time)	45 мс
Радиочастота (RF frequency)	433MHz или 868MHz
Питание (Power)	3.0Vdc (Две щелочные батареи "AAA")*
Срок службы батареи (Battery life)	До трех лет**
Дальность (типичная в жилом помещении)	Серии MG/SP, RTX3 и RCV3: 60 м (200 футов) Консоль Magellan: 30 м (100 футов) Spectra 1759MG: 45 м (150 футов)
Тамперный переключатель (Anti-tamper switch)	Да
Совместимость (Compatibility)	MG5000/MG5050, любая панель серии Spectra SP, MG6130/MG6160, RTX3, MG-6030/MG-6060, Spectra 1759MG и RCV3
Размеры (Dimensions)	11 см X 3,2 см X 2,5 см (4,4 дюйма X 1,3 дюйма X 1,0 дюйма)
Рабочая температура (Operating temperature)	0°C до 49°C (32°F до 120°F)
Одобрения† 433MHz 868MHz

Технические характеристики могут быть изменены без предварительного уведомления.

^† Одобрения находятся на рассмотрении. Для получения последней информации об одобрениях продукции посетите наш веб-сайт www.paradox.com.
* Гарантия не распространяется на батареи, поставляемые с устройством.
** Срок службы батареи зависит от трафика через охраняемую зону.
Изменения или модификации оборудования, не одобренные компанией Paradox Ltd., могут лишить пользователя права на эксплуатацию оборудования.
Magellan является товарным знаком или зарегистрированным товарным знаком Paradox Ltd. и ее филиалов в Канаде, США и других странах. Все права защищены. Технические характеристики могут быть изменены без предварительного уведомления. Могут применяться один или несколько из следующих патентов: 7046142, 6215399, 6111256, 6104319, 5920259, 5886632, 5721542, 5287111 и RE39406. Также могут применяться канадские и международные патенты. © 2013 Paradox Ltd. FCC ID: KDYMGDCTXP

Это устройство соответствует части 15 правил FCC. Эксплуатация зависит от следующих условий:

1. Это устройство не должно создавать вредных помех
2. Это устройство должно принимать любые получаемые помехи, включая помехи, которые могут вызвать нежелательную работу.

Гарантия: Для получения полной информации о гарантии на этот продукт, пожалуйста, обратитесь к справочным руководствам MG-6060/MG-6030, а также к Заявлению об ограниченной гарантии, размещенному на веб-сайте www.paradox.com/terms. Использование вами продукта Paradox означает ваше согласие со всеми условиями гарантии.
