Focusrite Saffire 6 USB - Εγχειρίδιο διεπαφής ήχου πολλαπλών καναλιών

Περιεχόμενα

1 Σημαντικές οδηγίες ασφαλείας
2 Περιβαλλοντική Δήλωση
3 Ειδοποίηση RoHS
4 ΕΠΙΣΚΟΠΗΣΗ
- 4.1 Χαρακτηριστικά
- 4.2 Περιεχόμενα κουτιού
5 ΞΕΚΙΝΩΝΤΑΣ
6 ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΥΛΙΚΟΥ
- 6.1 Μπροστινή πλευρά υλικού
- 6.2 Πίσω πλευρά υλικού
7 ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΠΟΔΟΣΗΣ
8 ΦΥΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
9 ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ
10 Λήψη εγχειριδίου
11 Σε άλλες γλώσσες

Σημαντικές οδηγίες ασφαλείας

Διαβάστε αυτές τις οδηγίες
Κρατήστε αυτές τις οδηγίες
Προσέξτε όλες τις προειδοποιήσεις
Ακολουθήστε όλες τις οδηγίες
Καθαρίστε μόνο με στεγνό πανί.
Μην εγκαθιστάτε κοντά σε πηγές θερμότητας όπως καλοριφέρ, θερμαντικά σώματα, σόμπες ή άλλες συσκευές (συμπεριλαμβανομένων των ενισχυτών) που παράγουν θερμότητα
Χρησιμοποιείτε μόνο εξαρτήματα/αξεσουάρ που καθορίζονται από τον κατασκευαστή
Χρησιμοποιείτε μόνο με το καρότσι, τη βάση, το τρίποδο, το στήριγμα ή το τραπέζι που καθορίζεται από τον κατασκευαστή ή πωλείται με τη συσκευή. Όταν χρησιμοποιείται καρότσι, προσέξτε κατά τη μετακίνηση του συνδυασμού καροτσιού/συσκευής για να αποφύγετε τραυματισμούς από ανατροπή
Αποσυνδέστε αυτήν τη συσκευή κατά τη διάρκεια καταιγίδων ή όταν δεν χρησιμοποιείται για μεγάλες χρονικές περιόδους
Αναθέστε όλες τις εργασίες συντήρησης σε εξειδικευμένο προσωπικό σέρβις. Απαιτείται σέρβις όταν η συσκευή έχει υποστεί ζημιά με οποιονδήποτε τρόπο, όπως καλώδιο τροφοδοσίας ή βύσμα έχει υποστεί ζημιά, έχει χυθεί υγρό ή έχουν πέσει αντικείμενα στη συσκευή, η συσκευή έχει εκτεθεί σε βροχή ή υγρασία, δεν λειτουργεί κανονικά ή έχει πέσει

Δεν πρέπει να τοποθετούνται γυμνές φλόγες, όπως αναμμένα κεριά, πάνω στη συσκευή

Υπερβολικά επίπεδα ηχητικής πίεσης από ακουστικά και ακουστικά κεφαλής μπορεί να προκαλέσουν απώλεια ακοής

Αυτός ο εξοπλισμός πρέπει να συνδεθεί μόνο σε θύρες τύπου USB 2.0

Περιβαλλοντική Δήλωση

Δήλωση πληροφοριών συμμόρφωσης: Διαδικασία δήλωσης συμμόρφωσης
Αναγνώριση προϊόντος: Focusrite Saffire 6 USB
Υπεύθυνο μέρος: American Music and Sound
Διεύθυνση:
5304 Derry Avenue #C
Agoura Hills,
CA 91301
Τηλέφωνο: 800-994-4984

Αυτή η συσκευή συμμορφώνεται με το μέρος 15 των κανόνων FCC. Η λειτουργία υπόκειται στις ακόλουθες δύο προϋποθέσεις:

Αυτή η συσκευή ενδέχεται να μην προκαλεί επιβλαβείς παρεμβολές και
αυτή η συσκευή πρέπει να αποδέχεται οποιαδήποτε παρεμβολή λαμβάνεται, συμπεριλαμβανομένων των παρεμβολών που μπορεί να προκαλέσουν ανεπιθύμητη λειτουργία.

Ειδοποίηση RoHS

Η Focusrite Audio Engineering Limited έχει συμμορφωθεί και αυτό το προϊόν συμμορφώνεται, όπου ισχύει, με την οδηγία 2002/95/ΕΚ της Ευρωπαϊκής Ένωσης σχετικά με τους περιορισμούς των επικίνδυνων ουσιών (RoHS) καθώς και με τις ακόλουθες ενότητες της νομοθεσίας της Καλιφόρνιας που αναφέρονται στην RoHS, συγκεκριμένα τις ενότητες 25214.10, 25214.10.2 και 58012, Κώδικας Υγείας και Ασφάλειας. Ενότητα 42475.2, Κώδικας Δημοσίων Πόρων.

ΕΠΙΣΚΟΠΗΣΗ

Εάν οι κύριες ενότητες του Οδηγού Χρήστη δεν παρέχουν τις πληροφορίες που χρειάζεστε, φροντίστε να συμβουλευτείτε τη διεύθυνση http://www.focusrite.com/answerbase, η οποία περιέχει μια ολοκληρωμένη συλλογή κοινών ερωτημάτων τεχνικής υποστήριξης.

Χαρακτηριστικά

Η διεπαφή υλικού Saffire 6 USB παρέχει τα μέσα για τη σύνδεση μικροφώνων, σημάτων επιπέδου γραμμής και σημάτων επιπέδου οργάνου σε έναν υπολογιστή που εκτελεί Mac OS ή Windows. Οι φυσικές είσοδοι και έξοδοι μπορούν να δρομολογηθούν προς και από το λογισμικό εγγραφής ήχου / ψηφιακό σταθμό εργασίας ήχου (αναφέρεται σε αυτόν τον οδηγό χρήστη ως "DAW"). Τα σήματα ήχου που συνδέονται στις φυσικές εισόδους μπορούν να εγγραφούν στο DAW και στη συνέχεια να δρομολογηθούν από το DAW σας στις φυσικές εξόδους. Οι φυσικές έξοδοι μπορούν να συνδεθούν σε ενισχυτή και ηχεία, τροφοδοτούμενα μόνιτορ, ακουστικά, αναλογικό μίκτη ή οποιονδήποτε άλλο αναλογικό εξοπλισμό ήχου που θέλετε να χρησιμοποιήσετε. Υπάρχουν επίσης σύνδεσμοι για αποστολή και λήψη MIDI μέσω του Saffire 6 USB. Όλες οι είσοδοι και έξοδοι στο Saffire 6 USB δρομολογούνται απευθείας προς και από το DAW σας για εγγραφή και αναπαραγωγή, αν και μπορείτε να διαμορφώσετε τη δρομολόγηση μέσα στο DAW σας για να καλύψετε τις ανάγκες σας.

Περιεχόμενα κουτιού

Μαζί με το Saffire 6 USB σας θα πρέπει να έχετε:

CD εγκατάστασης
- Εγκαταστάτης για Mac και Windows
- Scarlett Plug-in Suite για Mac και Windows (Compressor, EQ, Gate, Reverb)
DVD Xcite+ Pack
- Ableton Live LE έκδοση 8 με κάρτα εγγραφής
- Novation BassStation AU/VST Synthesizer plug-in με κάρτα εγγραφής
- Πάνω από 1GB δωρεάν δειγμάτων 'Loopmasters' και 'Mike the Drummer'
Καλώδιο USB
Αυτοκόλλητα λαστιχένια πόδια (Ποσότητα 4) - για τοποθέτηση στη βάση του Saffire 6 USB
Κάρτα εγγραφής προϊόντος
Φυλλάδιο προϊόντων Focusrite / Novation

ΞΕΚΙΝΩΝΤΑΣ

Εγκατάσταση λογισμικού

ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ ΕΚΤΕΛΕΙΤΕ ΤΟ ΠΡΟΓΡΑΜΜΑ ΕΓΚΑΤΑΣΤΑΣΗΣ ΠΡΙΝ ΣΥΝΔΕΣΕΤΕ ΤΟ SAFFIRE 6 USB ΣΤΟΝ ΥΠΟΛΟΓΙΣΤΗ ΣΑΣ

Στόχος μας είναι να διασφαλίσουμε ότι το πιο πρόσφατο λογισμικό εγκατάστασης θα βρίσκεται στο δίσκο που περιλαμβάνεται στο Saffire 6 USB σας. Ωστόσο, συνιστούμε ανεπιφύλακτα να ελέγξετε για την πιο πρόσφατη έκδοση του λογισμικού στον ιστότοπό μας στη διεύθυνση http://www.focusrite.com/support/software/ πριν χρησιμοποιήσετε το Saffire 6 USB.

Εγκατάσταση Mac OS

Εισαγάγετε το δίσκο εγκατάστασης στη μονάδα CD-ROM ή/και DVD-ROM του υπολογιστή σας.
Θα πρέπει να εμφανιστεί ένα παράθυρο που να εμφανίζει τα περιεχόμενα του δίσκου. Εάν αυτό το παράθυρο δεν εμφανιστεί αυτόματα, μπορείτε να μεταβείτε με μη αυτόματο τρόπο στο δίσκο στο Mac OS Finder.
Κάντε διπλό κλικ στο εικονίδιο του προγράμματος εγκατάστασης για να ξεκινήσει η εγκατάσταση - με την ένδειξη 'Install Saffire 6 USB.pkg'.
Ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε την εγκατάσταση.
Όταν ολοκληρωθεί το πρόγραμμα εγκατάστασης, επανεκκινήστε τον υπολογιστή σας.
Μετά την επανεκκίνηση, συνδέστε το Saffire 6 USB στον υπολογιστή σας.

Το λειτουργικό σύστημα του υπολογιστή σας θα πρέπει να αλλάξει αυτόματα τις προεπιλεγμένες εξόδους ήχου του ώστε να είναι το Saffire 6 USB. Για να βεβαιωθείτε ότι συμβαίνει αυτό, μεταβείτε στις Προτιμήσεις συστήματος > Ήχος και ορίστε την είσοδο και την έξοδο σε 'Saffire 6USB'. Για πιο λεπτομερείς επιλογές ρύθμισης σε Mac OS, ανοίξτε Εφαρμογές > Βοηθήματα > Ρύθμιση ήχου MIDI.

Εγκατάσταση Windows

Εισαγάγετε το δίσκο εγκατάστασης στη μονάδα CD-ROM ή/και DVD-ROM του υπολογιστή σας.
Θα πρέπει να ανοίξει ένα παράθυρο που να εμφανίζει τα περιεχόμενα του δίσκου. Εάν το παράθυρο δεν εμφανιστεί αυτόματα, μπορείτε να μεταβείτε με μη αυτόματο τρόπο στη μονάδα δίσκου σας στην Εξερεύνηση των Windows.
Κάντε διπλό κλικ στο εικονίδιο του προγράμματος εγκατάστασης για να ξεκινήσει η εγκατάσταση - με την ένδειξη 'Saffire 6 USB Setup.exe'.
Ακολουθήστε τις οδηγίες στην οθόνη για να ολοκληρώσετε την εγκατάσταση.
Όταν ολοκληρωθεί το πρόγραμμα εγκατάστασης, επανεκκινήστε τον υπολογιστή σας.
Μετά την επανεκκίνηση, συνδέστε το Saffire 6 USB στον υπολογιστή σας.

Το λειτουργικό σύστημα του υπολογιστή σας θα πρέπει να αλλάξει αυτόματα τις προεπιλεγμένες εξόδους ήχου του ώστε να είναι το Saffire 6 USB. Για να βεβαιωθείτε ότι συμβαίνει αυτό:

Στα Windows 7 και Vista μεταβείτε στην Έναρξη > Πίνακας Ελέγχου > Υλικό και Ήχος > Ήχος > Διαχείριση συσκευών ήχου και ορίστε την 'Προεπιλεγμένη αναπαραγωγή' (Default Playback) και την 'Εγγραφή' (Recording) σε 'Saffire 6USB'.

Στα Windows XP, μεταβείτε στην Έναρξη > Πίνακας Ελέγχου > Ήχοι, Ομιλία και Συσκευές Ήχου > Ήχοι και Συσκευές Ήχου > Καρτέλα Ήχος και ορίστε την 'Αναπαραγωγή ήχου' (Sound Playback) και την 'Εγγραφή' (Recording) σε 'Saffire 6USB'.

Σύνδεση της συσκευής σας

Πριν συνδέσετε το Saffire 6 USB στον υπολογιστή σας, ολοκληρώστε το πρόγραμμα εγκατάστασης σύμφωνα με τις οδηγίες. Αυτό θα διασφαλίσει ότι χρησιμοποιούνται τα σωστά προγράμματα οδήγησης, αποτρέποντας έτσι την απροσδόκητη συμπεριφορά.

Το Saffire 6 USB έχει μια ενιαία θύρα USB στο πίσω μέρος. Μόλις ολοκληρωθεί η εγκατάσταση, απλώς συνδέστε το Saffire 6 USB στον υπολογιστή σας χρησιμοποιώντας το παρεχόμενο καλώδιο USB. Ενώ το Saffire 6 USB είναι μια συσκευή USB 2.0, η σύνδεση USB θα λειτουργήσει με οποιονδήποτε σύνδεσμο συμβατό με USB 2.0 ή USB 3.0 στον υπολογιστή σας.

Ρύθμιση ήχου στο DAW σας

Το Saffire 6 USB είναι συμβατό με οποιοδήποτε DAW που υποστηρίζει ASIO ή WDM στα Windows και οποιοδήποτε DAW που χρησιμοποιεί Core Audio σε Mac. Μετά την εγκατάσταση των προγραμμάτων οδήγησης και τη σύνδεση του υλικού, μπορείτε να ξεκινήσετε να χρησιμοποιείτε το Saffire 6 USB με το DAW της επιλογής σας. Το Ableton Live Lite περιλαμβάνεται στο Xcite+ Pack για να ξεκινήσετε.

Λάβετε υπόψη - το DAW σας ενδέχεται να μην μεταβεί αυτόματα στο Saffire 6 USB ως προεπιλεγμένη συσκευή του. Σε αυτήν την περίπτωση, πρέπει να βεβαιωθείτε ότι έχετε επιλέξει 'Saffire 6 USB' ως πρόγραμμα οδήγησης στη σελίδα ρύθμισης ήχου του DAW σας. Ανατρέξτε στην τεκμηρίωση του DAW σας εάν δεν είστε βέβαιοι πού να επιλέξετε το πρόγραμμα οδήγησης ASIO / Core Audio. Το παρακάτω παράδειγμα δείχνει τη σωστή διαμόρφωση του Saffire 6 USB στον πίνακα Προτιμήσεις του Ableton Live.

Μόλις επιλεγεί το Saffire 6 USB στο DAW σας, οι είσοδοι ήχου 1-2 και οι έξοδοι ήχου 1-4 θα εμφανιστούν στις προτιμήσεις εισόδου/εξόδου ήχου του DAW σας. Ανάλογα με το DAW σας, ίσως χρειαστεί να ενεργοποιήσετε ορισμένες εισόδους ή εξόδους πριν από τη χρήση. Τα δύο παρακάτω παραδείγματα δείχνουν τις εισόδους 1-2 και τις εξόδους 1-4 ενεργοποιημένες στις Προτιμήσεις ήχου του Ableton Live.

Παράδειγμα χρήσης υλικού και λογισμικού

Το Saffire 6 USB είναι μια εξαιρετική επιλογή για πολλές διαφορετικές εφαρμογές εγγραφής και παρακολούθησης. Ορισμένες τυπικές διαμορφώσεις εμφανίζονται στα παρακάτω διαγράμματα.

Εγγραφή με τη συσκευή στο DAW σας

Αυτή η ρύθμιση απεικονίζει την πιο τυπική διαμόρφωση για εγγραφή με λογισμικό ψηφιακού σταθμού εργασίας ήχου (DAW) στον Mac ή τον υπολογιστή σας. Σε αυτήν την περίπτωση, μπορείτε να εγγράψετε κιθάρα μέσω της εισόδου οργάνου 1 και φωνητικά μέσω της εισόδου μικροφώνου 2 στο Ableton Live ενώ παρακολουθείτε την αναπαραγωγή από το Ableton Live στα ακουστικά ή τα ηχεία. Στη συνέχεια, μπορείτε να δημιουργήσετε μερικές γραμμές μπάσου με το Novation BassStation (που περιλαμβάνεται στο DVD Xcite+ Pack) χρησιμοποιώντας έναν ελεγκτή Novation MIDI όπως το SL MkII.

Σύνδεση της συσκευής σε ηχεία

Τόσο οι έξοδοι 1/4" (1-2) όσο και οι έξοδοι RCA/phono (1-4) στην πίσω πλευρά μπορούν να χρησιμοποιηθούν για σύνδεση σε ηχεία.

Σύνδεση της συσκευής σε ηχεία
Σε αυτήν τη ρύθμιση, τα ηχεία μπορούν να συνδεθούν απευθείας (χρησιμοποιώντας το σχετικό καλώδιο) ή μέσω μιας εισόδου επιπέδου γραμμής σε έναν ενισχυτή. Επιπλέον, μπορούν να χρησιμοποιηθούν είτε οι έξοδοι 1/2 είτε οι 3/4, κατά προτίμηση. Εάν χρησιμοποιούνται οι έξοδοι 1/2, οι έξοδοι 3/4 είναι ελεύθερες για χρήση για άλλο σκοπό, όπως σύνδεση σε μια πρόσθετη συσκευή εγγραφής ή ένα πρόσθετο ζεύγος μόνιτορ. Σημειώστε ότι εάν απαιτείτε μια ισορροπημένη σύνδεση με τα ηχεία σας, πρέπει να χρησιμοποιήσετε ισορροπημένα καλώδια TRS 1/4" στις εξόδους 1/2. Οι έξοδοι 3/4 είναι RCA και επομένως δεν προσφέρουν ισορροπημένη σύνδεση.

Σύνδεση σε μίκτη DJ

Σε αυτήν τη ρύθμιση 'στυλ DJing', οι έξοδοι 1/2 συνδέονται στις εισόδους γραμμής 1/2 ενός εξωτερικού μίκτη DJ, ενώ οι έξοδοι 3/4 συνδέονται στις εισόδους γραμμής 3/4. Η σύνδεση με αυτόν τον τρόπο σημαίνει ότι οι εγκαταστάσεις στο μίκτη, όπως τα EQ ή το crossfader, μπορούν να προσπελαστούν.

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΥΛΙΚΟΥ

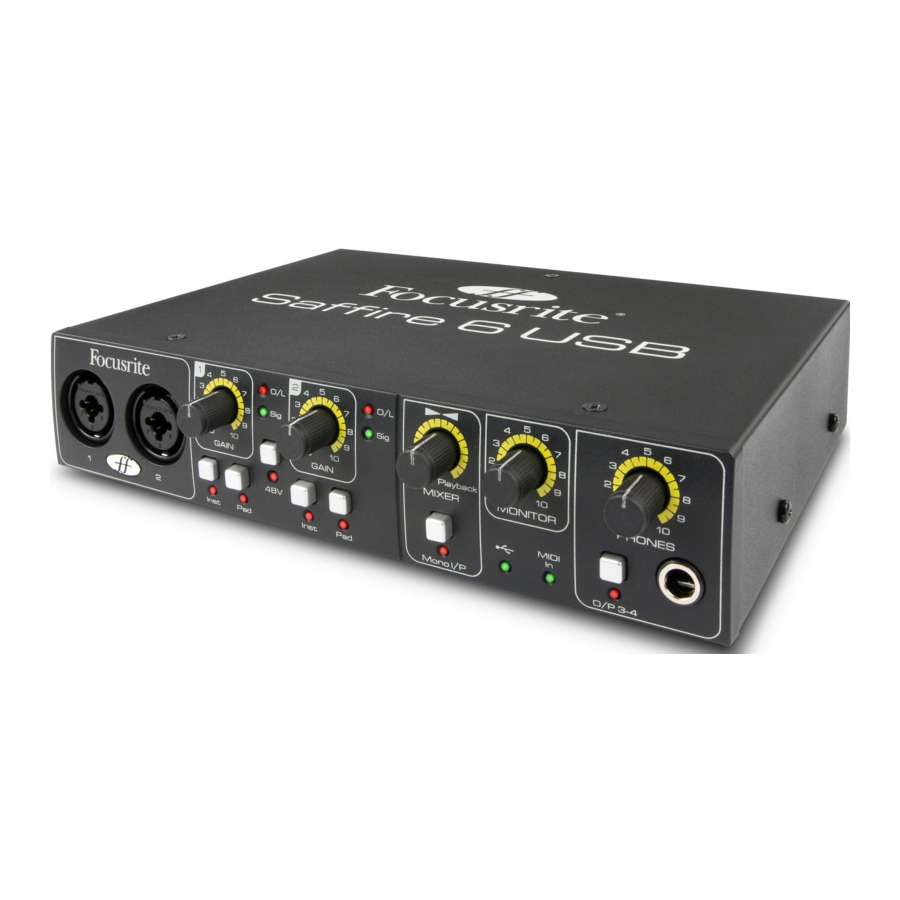

Μπροστινή πλευρά υλικού

Η μπροστινή πλευρά περιλαμβάνει τους συνδέσμους εισόδου για σήματα μικροφώνου, γραμμής και οργάνου, καθώς και τα χειριστήρια ρύθμισης της εισόδου και τα χειριστήρια παρακολούθησης.

Υποδοχές εισόδου combo XLR 1-2 για μικρόφωνο / γραμμή / όργανο - συνδέστε μικρόφωνα, όργανα (π.χ. κιθάρα) ή σήματα επιπέδου γραμμής*
Χειριστήριο ρύθμισης εισόδου 1-2 - ορίστε τη ρύθμιση εισόδου για σήματα εισόδου στις εισόδους 1-2
Ενδεικτικές λυχνίες LED 'παρουσίας σήματος' εισόδου 1-2 (ανάβουν πράσινο @ -18 dBFS) και ενδεικτικές λυχνίες LED 'αποκοπής' (ανάβουν κόκκινο @ -1 dBFS)
Κοινός διακόπτης phantom power με LED για εισόδους μικροφώνου 1-2 - ενεργοποιεί το phantom power +48V για πυκνωτικά μικρόφωνα που απαιτούν ρεύμα
Διακόπτες επιπέδου οργάνου / γραμμής εισόδου 1-2 - αλλάξτε οποιαδήποτε είσοδο μεταξύ σημάτων επιπέδου οργάνου και γραμμής
Διακόπτες pad επιπέδου εισόδου 1-2 - κάθε διακόπτης εξασθενεί την αντίστοιχη είσοδο κατά 10dB όταν είναι ενεργοποιημένος
Μίξη παρακολούθησης εισόδου/εξόδου - ορίστε την ισορροπία μεταξύ αναπαραγωγής εισόδου/εξόδου
Κουμπί μονοφωνικής εισόδου - ενεργοποιήστε αυτόν τον διακόπτη για άμεση παρακολούθηση μονοφωνικών πηγών εισόδου σε στερεοφωνικά μόνιτορ ή ακουστικά
Κουμπί ελέγχου στάθμης εξόδου κύριου μόνιτορ - ορίστε τη στάθμη εξόδου για τις εξόδους 1-2
Ενδεικτική λυχνία LED τροφοδοσίας USB - ανάβει όταν η μονάδα λαμβάνει τροφοδοσία από τον δίαυλο USB μέσω σύνδεσης με τον υπολογιστή
Ενδεικτική λυχνία LED εισόδου MIDI - ανάβει όταν λαμβάνονται δεδομένα MIDI στη θύρα εισόδου MIDI του Saffire 6 USB
Κουμπί ελέγχου στάθμης ακουστικών - ορίστε τη στάθμη εξόδου στην έξοδο στερεοφωνικών ακουστικών
Διακόπτης επιλογής ακουστικών - αλλάξτε την παρακολούθηση ακουστικών είτε στις εξόδους 1-2 είτε στις 3-4
Υποδοχή εξόδου ακουστικών TRS ¼" - συνδέστε εδώ τα ακουστικά σας

Πίσω πλευρά υλικού

Η πίσω πλευρά περιέχει τους ακόλουθους συνδέσμους για το Saffire 6 USB:

1 x κλειδαριά ασφαλείας Kensington
1 x σύνδεσμος USB 2.0
2 x υποδοχές εισόδου/εξόδου Din5 MIDI
4 x υποδοχές RCA phono (έξοδοι 1-4) - στάθμη εξόδου @ -10dBV
2 x υποδοχές TRS (έξοδοι 1-2)- στάθμη εξόδου @ +4dBV

Μπορούν να χρησιμοποιηθούν είτε σύνδεσμοι υποδοχής TRS (ισορροπημένοι) 1/4 ίντσας είτε TS (μη ισορροπημένοι).

ΠΡΟΔΙΑΓΡΑΦΕΣ ΑΠΟΔΟΣΗΣ

Δυναμικό εύρος: 105dB (A-weighted)
Δυναμικό εύρος DAC: 103dB (A-weighted)
Πραγματικό ADC/DAC DNR: 114dB (A-weighted)

Είσοδοι μικροφώνου 1-2

Απόκριση συχνότητας: 20Hz - 20kHz +/- 0.1dB
Εύρος ενίσχυσης: 12dB έως 60dB
THD+N: 0.0025% (μετρημένο στα 1kHz με φίλτρο ζώνης διέλευσης 20Hz/22kHz)
Θόρυβος EIN: -120dB
Αντίσταση εισόδου: 2kΩ

Είσοδοι γραμμής 1-2

Απόκριση συχνότητας: 20Hz - 20kHz +/- 0.1dB
Εύρος ενίσχυσης: -10dB έως +36dB
THD+N: < 0.0025% (μετρημένο με είσοδο 0dBFS και φίλτρο ζώνης διέλευσης 20Hz/22kHz)
Θόρυβος: -90dBu (φίλτρο ζώνης διέλευσης 20Hz/22kHz)
Αντίσταση εισόδου: >10kΩ

Είσοδοι οργάνου 1-2

Απόκριση συχνότητας: 20Hz - 20kHz +/- 0.1dB
Εύρος ενίσχυσης: +13dB έως +60dB
THD+N: 0.0025% (μετρημένο με είσοδο 0dBu και φίλτρο ζώνης διέλευσης 20Hz/22kHz)
Θόρυβος: -87dBu (φίλτρο ζώνης διέλευσης 20Hz/22kHz)

Έξοδοι αναλογικού ήχου 1-2 (¼" TRS)

Ηλεκτρονικά ισορροπημένες έξοδοι
Μέγιστη στάθμη εξόδου (0dBFS): +9dBu
THD+N: 0.0025% (είσοδος 0dBFS, φίλτρο ζώνης διέλευσης 20Hz/22kHz)

Έξοδοι αναλογικού ήχου 1-4 (RCA phono)

Μη ισορροπημένες έξοδοι
Μέγιστη στάθμη εξόδου (0dBFS): -3.5dBu
THD+N: 0.03% (είσοδος 0dBFS, φίλτρο ζώνης διέλευσης 20Hz/20kHz)

ΦΥΣΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Αναλογικές είσοδοι 1-2

Επαγγελματικό combo μικροφώνου/γραμμής/οργάνου XLR (είσοδοι 1-2) στην μπροστινή πλευρά
Αυτόματη εναλλαγή μεταξύ μικροφώνου / γραμμής
Εναλλαγή μεταξύ εισόδων γραμμής / οργάνου (κανάλια 1-2) μέσω διακοπτών 'Inst' στην μπροστινή πλευρά
Οι διακόπτες 'Pad' παρέχουν εξασθένηση 10 dB
Κοινός διακόπτης phantom power +48V για τις εισόδους 1-2

Αναλογικές έξοδοι Έξοδοι 1-4

2 x Ισορροπημένες υποδοχές TRS ¼" (έξοδοι 1-2)
4 x σύνδεσμοι RCA phono (έξοδοι 1-4)
Κύριος έλεγχος στάθμης εξόδου (έξοδοι 1-2)
Μίξη στερεοφωνικών ακουστικών σε TRS ¼" - εναλλαγή μεταξύ μίξης 1-2 και εξόδων 3-4 μέσω ενός διακόπτη στην μπροστινή πλευρά

Άλλες είσοδοι/έξοδοι

1 x σύνδεσμος USB 2.0
2 Τυπικοί σύνδεσμοι DIN MIDI 5 ακίδων: είσοδος και έξοδος

Ενδείξεις μπροστινής πλευράς

Η ενδεικτική λυχνία LED με το λογότυπο USB υποδεικνύει την τροφοδοσία USB
Ενδεικτική λυχνία LED δραστηριότητας δεδομένων εισόδου MIDI
Ενδεικτικές λυχνίες LED επιλογής πηγής εισόδου οργάνου για τα κανάλια 1 και 2
Ενδεικτικές λυχνίες LED σήματος και αποκοπής για τις εισόδους 1-2
Ενδεικτικές λυχνίες LED pad για τις εισόδους 1-2

Βάρος και διαστάσεις

Διαστάσεις: περίπου 14.5 x 4.5 x 22cm (Π x Υ x Β)
Βάρος: 0.96 kg

ΠΝΕΥΜΑΤΙΚΑ ΔΙΚΑΙΩΜΑΤΑ

Οι επωνυμίες Focusrite και Saffire είναι σήματα κατατεθέντα της Focusrite Audio Engineering Limited.
2009-2011 © Focusrite Audio Engineering Limited. Με επιφύλαξη παντός δικαιώματος
