HAMPTON BAY laeventilaatori kaugjuhtimispuldi 99432 kasutusjuhend

Ohutusteave

Võimaliku elektrilöögi vältimiseks lülitage enne juhtmestiku ühendamist elekter peakaitsmekarbis välja. Kui te ei tunne, et teil on piisavalt elektritööde kogemust, võtke ühendust litsentseeritud elektrikuga.

Valed juhtmeühendused kahjustavad seda vastuvõtjat.

Tulekahju või vigastuste ohu vähendamiseks ärge kasutage seda toodet koos ühegi muutuva (reostaat) seinakontrolleriga.

MÄRKUS: aku nõrgeneb vanusega ja see tuleks välja vahetada enne lekkimist, kuna see kahjustab käsiüksust. Kõrvaldage kasutatud aku nõuetekohaselt, hoidke aku lastele kättesaamatus kohas.

1. ENNE KAUGJUHTIMISPULDI KASUTAMIST PEATE SEADMA LAEVENTILAATORI KÕRGEIMALE KIIRUSELE JA VALGUSTUSE (KUI ON) SEISUKOHALE ON (sees).
2. Toide kaugjuhtimispuldi vastuvõtjale peaks olema ühendatud pealüliti kaudu, st olemasoleva seinakontakti kaudu.
3. Enne kaugjuhtimispuldi vastuvõtja või laeventilaatori kallal töötamist ühendage seinakontaktist toide lahti.
4. Paigaldage vastuvõtja ventilaatori laeventilaatori katuse sisse, et tagada nõuetekohane kaitse.
5. Seda seadet tohib kasutada ainult laeventilaatori juhtimiseks ja ainult AC110/120V 60Hz toiteallikas.
6. Ärge paigaldage niisketesse kohtadesse ega kastke vette. (Ainult siseruumides kasutamiseks.)
7. Ärge tõmmake ega lõigake juhtmeid lühemaks.
8. Ärge pillake seadet maha ega põrutage seda.
9. Ärge segage vanu ja uusi patareisid.
10. Ärge segage leelis-, standardseid (süsinik-tsink) või laetavaid (ni-cad, ni-mh jne) patareisid.

Garantii

Tarnija garanteerib, et kaugjuhtimispuldil ja vastuvõtjal ei esine defekte tootmises ja materjalides, mis on olemas tehases saatmise ajal ühe aasta jooksul alates kuupäevast, mil algne ostja ostis. Garantiiteenuse saamiseks peate esitama ostutõendina kviitungi koopia. Kõik toote eemaldamise ja uuesti paigaldamise kulud on teie vastutusel.
Võtke ühendust klienditeeninduse meeskonnaga numbril 1-855-HD HAMPTON või külastage veebisaiti www.HAMPTONBAY.COM

Eelpaigaldus

VAJALIKUD TÖÖRIISTAD

PAKENDI SISU

Seda toodet ja/või komponente reguleerivad üks või mitu järgmist USA patenti: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117 ja muud patendid on taotlemisel.

Paigaldamine

Koodide seadistamine kaugjuhtimispuldil ja vastuvõtjal

MÄRKUS: Teie vastuvõtja ja käsiüksuse sagedused on tehases eelseadistatud. Enne vastuvõtja paigaldamist veenduge, et vastuvõtja ja käsiüksuse dip-lülitid on seatud samale sagedusele. Käsiüksuse dip-lülitid asuvad patareipesa sees.

MÄRKUS: Patarei nõrgeneb vanusega ja see tuleks välja vahetada enne lekkimist, kuna see kahjustab käsiüksust. Kõrvaldage kasutatud patarei nõuetekohaselt, hoidke patarei lastele kättesaamatus kohas.

MÄRKUS: On väga oluline, et nii saatja kui ka vastuvõtja jaoks kasutatav kood oleks täpselt sama, vastasel juhul kaugjuhtimispult ei tööta.

Koodi seadistamine kaugjuhtimispuldil

• Eemaldage kaugjuhtimispuldi tagaküljel olev patareikate, vajutades kindlalt noolele ja libistades katte maha.
• Libistage koodilülitid oma valiku järgi kas üles või alla. Tehase seadistus on üles.
• Hämardatavate pirnidega ventilaatorite puhul libistage "Light Function" (valgustuse funktsioon) lüliti (O/D) asendisse "D". Kui kasutate mittehämardatavaid pirne, libistage "Light Function" lüliti asendisse "O".
• Paigaldage kaks 1,5 V AAA patareid (kaasas).
• Asetage patareikate kaugjuhtimispuldile tagasi.

Koodi seadistamine vastuvõtjal

• Libistage vastuvõtja koodilülitid samadesse asenditesse, nagu on seatud kaugjuhtimispuldil.

Kummist isoleerivate patjade paigaldamine

• Lõdvendage väljalaskekarbiga kaasasolevaid kahte kruvi; sisestage kaks kummist isoleerivat patja (F) kinnitusklambri ja väljalaskekarbi vahele; pingutage kaks kruvi kindlalt.


Vastuvõtja paigaldamine

Tulekahju või elektrilöögi ohu vähendamiseks pidage meeles, et peate voolu välja lülitama. Elektrijuhtmestik peab vastama kõikidele kohalikele ja riiklikele elektrikoodeksi nõuetele. Toiteallikas ja ventilaator peavad olema 110/120 volti, 60 Hz. Ärge kasutage seda toodet koos ühegi muutuva seinakontrolleriga. Vale juhtmeühendus võib seda vastuvõtjat kahjustada.

Kui ventilaatori või maja juhtmed on erinevat värvi, laske see seade paigaldada litsentseeritud elektrikul.

Ärge paigaldage niiskesse kohta ega kastke vette (ainult siseruumides kasutamiseks). Ärge tõmmake ega lõigake juhtmeid lühemaks. Ärge pillake seadet maha ega põrutage seda.

MÄRKUS: Laeventilaator peab olema seatud HIGH (kõrge) kiirusele ja valgustuskomplekt (kui see on paigaldatud) peaks olema seatud ON (sees) asendisse.

MÄRKUS: Parema jõudluse saavutamiseks koos WINK süsteemiga tuleks T-kujuline antennivarras paigaldada lakke väljaspool ventilaatori laekatust, kasutades eelpaigaldatud kahepoolset teipi ja puidukruvi (kaasas).

• Asetage maja toitejuhtmed (AAA) pealekinnitatava kinnitusklambri ühele küljele; asetage ventilaatori juhtmed (BBB) vastasküljele.
• Sisestage vastuvõtja kitsas ots (nagu näidatud, lame külg lae poole) pealekinnitatavasse kinnitusklambrisse, kuni see toetub palli/allavarda komplekti peale. Kate tuleb üles, et katta vastuvõtja ja klamber.

Vastuvõtja ühendamine majapidamise juhtmestikuga

Võimaliku elektrilöögi vältimiseks lülitage enne juhtmestiku ühendamist peakaitsmekarbis elekter välja. Kui tunnete, et teil pole piisavalt teadmisi või kogemusi elektrijuhtmestiku alal, võtke ühendust litsentseeritud elektrikuga.

Iga selle ventilaatoriga kaasasolev juhe on mõeldud vastu võtma kuni ühte 12-gabariidilist maja juhet ja kahte ventilaatori juhet. Kui teil on suurem kui 12-gabariidiline maja juhtmestik või rohkem kui üks maja juhe, mida ventilaatori juhtmestikuga ühendada, konsulteerige elektrikuga, et kasutada õige suurusega juhtmemutreid.

Kasutage ventilaatoriga kaasasolevaid juhtmeühendusmutreid (AA). Kinnitage pistikud elektrilindiga ja veenduge, et poleks lahtisi kiude ega ühendusi.

• Asetage juhtmed üksteisest eemale nii, et rohelised ja valged juhtmed oleksid väljalaskekarbi ühel küljel ja must juhe teisel küljel.
• Ühendage rohelised ventilaatori juhtmed maja maandusjuhtmega (see võib olla roheline või paljas juhe), kasutades juhtmeühendusmutrit (AA).
• Ühendage vastuvõtja must (või punane) juhe maja musta (pingestatud) juhtmega, kasutades juhtmeühendusmutrit (AA).
• Ühendage vastuvõtja valge juhe maja valge (neutraalse) juhtmega, kasutades juhtmeühendusmutrit (AA).
• Kinnitage iga juhtmeühendusmutter elektrilindiga.


Ventilaatori ühendamine vastuvõtjaga

Kasutage ventilaatoriga kaasasolevaid juhtmeühendusmutreid (AA). Kinnitage pistikud elektrilindiga ja veenduge, et poleks lahtisi kiude ega ühendusi.

• Ühendage ventilaatori mootori valge juhe vastuvõtja valge juhtmega, kasutades juhtmeühendusmutrit (AA).
• Ühendage ventilaatori mootori must juhe vastuvõtja musta juhtmega, kasutades juhtmeühendusmutrit (AA).
• Ühendage ventilaatori mootori sinine juhe vastuvõtja sinise juhtmega, kasutades juhtmeühendusmutrit (AA).
• Kinnitage iga juhtmeühendusmutter elektrilindiga.
• Pöörake juhtmeühendusmutter (AA) ülespoole ja suruge juhtmestik väljalaskekarbi (MM) sisse.

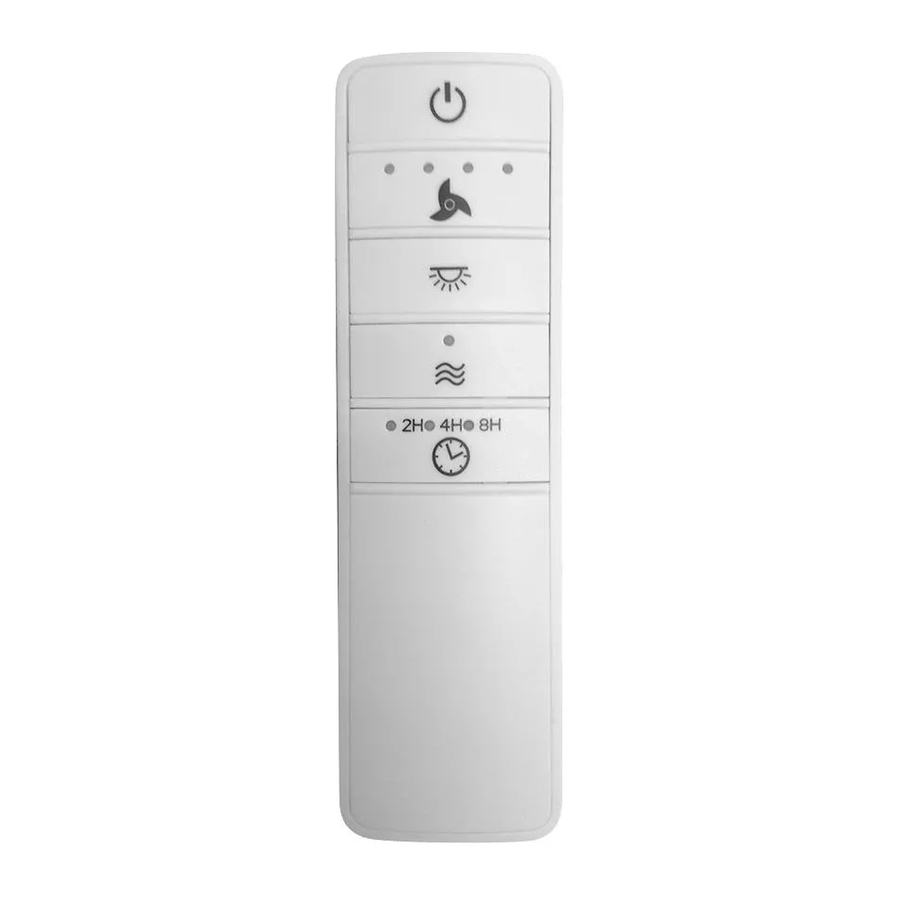

Puldiga juhtimine

Puldiga juhtimine

- Vajutage ja vabastage nupp, et ventilaator sisse või välja lülitada.
Vajutage ja hoidke all nuppu 3 sekundit, et kasutada funktsiooni "walk away time delay" ("lahkumisaja viivitus"); see aktiveerib valguse 30 sekundiks (kui kasutate dimmerdatavaid pirne, aktiveeritakse valgus 50% heledusega).

- Ventilaatori kiirus - LED-id ventilaatori kiiruse nupul süttivad vastavalt kiirusele.

- Vajutage nuppu üks kord - lülitab ventilaatori suurele kiirusele.
- Vajutage nuppu kaks korda - lülitab ventilaatori keskmisele-suurele kiirusele.
- Vajutage nuppu kolm korda - lülitab ventilaatori keskmisele-madalale kiirusele.
- Vajutage nuppu neli korda - lülitab ventilaatori madalale kiirusele.
Vajutage nuppu viis korda - ventilaator lülitub välja.

- Valgus SISSE/VÄLJA
Vajutage ja vabastage nupp, et valgus sisse või välja lülitada.
Kui kasutate dimmerdatavaid pirne ja olete varem seadistanud puldi dip-lüliti asendisse "D", vajutage ja hoidke all nuppu, et aktiveerida dimmeri funktsioon.

- Comfort Breeze (Mugav tuuleke) - Vajutage ja vabastage nupp, et lubada Comfort Breeze TM; see muudab teie ventilaatori kiirust juhuslikult, simuleerides lõõgastavat tuuleõhku. Selle funktsiooni tühistamiseks vajutage või .

- Taimer
- Kui ventilaator on sisse lülitatud, vajutage nuppu üks kord - lülitab sisse 2-tunnise tööaja taimeri.
- Kui ventilaator on sisse lülitatud, vajutage nuppu kaks korda - lülitab sisse 4-tunnise tööaja taimeri.
- Kui ventilaator on sisse lülitatud, vajutage nuppu kolm korda - lülitab sisse 8-tunnise tööaja taimeri.

Ventilaatori juhtimine WINK App'iga

WINK rakenduse allalaadimine

• Kasutades oma nutiseadet, navigeerige rakenduste poodi (Apple App Store või Google Play). Laadige alla tasuta WINK app ja looge konto.


Ühendamine WINK Hub'iga

• Veenduge, et teie WINK Hub on ühendatud WiFi-ga, kinnitades, et indikaatortuli on ühtlaselt sinine.
• Kui rakendus on avatud, valige "add a product" ("lisa toode").
• Valige WINK Hub ja järgige rakenduses olevaid juhiseid, et oma ventilaator lisada.

MÄRKUS: Veenduge, et teie WINK Hub on vooluvõrku ühendatud ja teie ventilaatori levialas. Vaadake Wink HUB kasutusjuhendist leviala.

Ventilaatori sidumine WINK Hub'iga

• Kui teile antakse juhiseid, lülitage oma ventilaator sisse. Kui sidumine on edukas, lülitub ventilaator sisse madalal kiirusel ja tuli vilgub 5 korda.


MÄRKUS: Kui kasutate nende tuledega dimmerit, seadke parimate tulemuste saavutamiseks dimmer kõrgeimale seadistusele.

MÄRKUS: Lähtestage oma ventilaator, kui sidumine võtab oodatust kauem aega. Lülitage ventilaator 3 sekundiks välja, seejärel lülitage see 3 sekundiks uuesti sisse. Korrake neid samme 5 korda. Tuli vilgub tehaseseadete taastamisel 3 korda. Kui sidumine ebaõnnestus, lähtestage seade algseadetele ja alustage sidumist uuesti.

Ventilaatori valguse seaded

• Seadistamise ajal küsitakse kliendilt, kas ventilaatoril on valgusti.
• Kui teie ventilaatoril on valgusti, valige "Fan Light On" ("Ventilaatori valgus sees").
• Kui teie ventilaatoril ei ole valgustit, valige "Fan Light Off" ("Ventilaatori valgus väljas").
• Vajutage kinnitamiseks SAVE (Salvesta).

Puldiga juhtimine

Ventilaatori kiirus

• OFF (VÄLJAS) - Lülitab ventilaatori välja
• 1- Lülitab ventilaatori madalale kiirusele.
• 2- Lülitab ventilaatori keskmisele kiirusele.
• 3- Lülitab ventilaatori keskmisele 2 kiirusele.
• 4- Lülitab ventilaatori suurele kiirusele.
• BREEZE (TUULEKE)- Vaheldab juhuslikult ventilaatori kiirust, et luua orgaaniline tuuleke efekt.

Ventilaatori valgus

• OFF/ON (VÄLJAS/SEES) - Lülitab ventilaatori valguse välja või sisse. Valige ja libistage, et valgust hämardada või heledamaks muuta.

Taimer

Kui olete "fan control screen" ("ventilaatori juhtimisekraanil"), vajutage seadete nuppu paremas ülanurgas, et kuvada seadete paneel.

• Valige ventilaator, et kuvada juhtpaneel.
• Kerige juhtpaneelil alla ja valige "Set Timer" ("Määra taimer").

• Kerige tundide ja minutite veergudes, et valida taimeri kestus.

• Vajutage OK, et taimer käivitada.


Seda seadet on testitud ja leitud, et see vastab FCC reeglite 15. osa B-klassi digitaalseadme piirnormidele.

Kõik muudatused või modifikatsioonid, mida selle seadme saaja pole sõnaselgelt heaks kiitnud, võivad tühistada kasutaja õiguse seadet kasutada.
FCC ID: KUJCE10406, KUJCE10407
See seade vastab FCC reeglite 15. osale. Kasutamine on allutatud järgmistele kahele tingimusele:

1. See seade ei tohi põhjustada kahjulikke häireid ja
2. see seade peab vastu võtma kõik vastuvõetud häired, sealhulgas häired, mis võivad põhjustada soovimatut toimimist.
