HAMPTON BAY Panduan Kontrol Jarak Jauh Kipas Angin Plafon 99432

Informasi Keselamatan

Untuk menghindari kemungkinan sengatan listrik, matikan aliran listrik di kotak sekering utama sebelum melakukan pemasangan kabel. Jika Anda merasa tidak memiliki cukup pengalaman dalam pemasangan kabel listrik, hubungi ahli listrik berlisensi.

Koneksi kabel yang salah akan merusak penerima ini.

Untuk mengurangi risiko kebakaran atau cedera, jangan gunakan produk ini bersamaan dengan kontrol dinding variabel (rheostat) apa pun.

CATATAN: Baterai akan melemah seiring bertambahnya usia dan harus diganti sebelum terjadi kebocoran karena hal ini akan merusak unit tangan. Buang baterai bekas dengan benar, jauhkan baterai dari jangkauan anak-anak.

1. ANDA HARUS MENGATUR KIPAS ANGIN PLAFON KE KECEPATAN TINGGI DAN KIT LAMPU (JIKA ADA) KE POSISI ON (hidup) SEBELUM MENGOPERASIKAN KONTROL JARAK JAUH.
2. Pasokan ke penerima kontrol jarak jauh harus disambungkan melalui sakelar utama, yaitu sakelar dinding yang ada.
3. Putuskan sambungan dari sumber daya di sakelar dinding sebelum mengerjakan penerima kontrol jarak jauh atau kipas angin plafon.
4. Pasang penerima ke dalam kanopi kipas angin plafon untuk memastikan perlindungan yang tepat.
5. Unit ini harus digunakan untuk mengontrol kipas angin plafon dan hanya dalam catu daya AC110/120V 60Hz.
6. Jangan pasang di lokasi yang lembap atau direndam dalam air. (Hanya untuk penggunaan di dalam ruangan.)
7. Jangan menarik atau memotong kabel menjadi lebih pendek.
8. Jangan menjatuhkan atau membenturkan unit.
9. Jangan mencampur baterai lama dan baru.
10. Jangan mencampur baterai alkaline, standar (carbon-zinc), atau isi ulang (ni-cad, ni-mh, dll.).

Garansi

Pemasok menjamin kontrol jarak jauh dan penerima bebas dari cacat dalam pengerjaan dan bahan yang ada pada saat pengiriman dari pabrik untuk jangka waktu satu tahun setelah tanggal pembelian oleh pembeli asli. Untuk mendapatkan layanan garansi, Anda harus menunjukkan salinan tanda terima sebagai bukti pembelian. Semua biaya pelepasan dan pemasangan kembali produk adalah tanggung jawab Anda.
Hubungi Tim Layanan Pelanggan di 1-855-HD HAMPTON atau kunjungi www.HAMPTONBAY.COM

Pra-Pemasangan

PERALATAN YANG DIBUTUHKAN

ISI PAKET

Produk dan/atau komponen ini diatur oleh satu atau lebih Paten A.S. berikut: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117 dan paten lainnya yang tertunda.

Instalasi

Mengatur kode pada remote kontrol dan penerima

CATATAN: Frekuensi pada penerima dan unit tangan Anda telah diatur sebelumnya di pabrik. Sebelum memasang penerima, pastikan sakelar dip pada penerima dan unit tangan diatur ke frekuensi yang sama. Sakelar dip pada unit tangan terletak di dalam kompartemen baterai.

CATATAN: Baterai akan melemah seiring bertambahnya usia dan harus diganti sebelum terjadi kebocoran karena hal ini akan merusak unit tangan. Buang baterai bekas dengan benar, jauhkan baterai dari jangkauan anak-anak.

CATATAN: Sangat penting bahwa kode yang digunakan untuk pemancar dan penerima persis sama, jika tidak, remote kontrol tidak akan berfungsi.

Mengatur Kode pada Remote

• Lepaskan penutup baterai di bagian belakang remote kontrol dengan menekan dengan kuat pada panah dan menggeser penutupnya.
• Geser sakelar kode ke pilihan Anda, baik ke atas atau ke bawah. Pengaturan pabrik adalah ke atas.
• Untuk kipas dengan bohlam yang dapat diredupkan, geser sakelar "Light Function" (Fungsi Lampu) (O/D) ke posisi yang ditandai "D". Jika Anda menggunakan bohlam yang tidak dapat diredupkan, geser sakelar "Light Function" (Fungsi Lampu) ke posisi "O".
• Pasang dua baterai AAA 1.5V (termasuk).
• Pasang kembali penutup baterai pada remote kontrol.

Mengatur Kode pada Penerima

• Geser sakelar kode pada penerima ke posisi yang sama seperti yang diatur pada remote kontrol.

Memasang bantalan karet terisolasi

• Kendurkan dua sekrup yang disediakan dengan kotak outlet; masukkan dua bantalan karet terisolasi (F) di antara braket pemasangan dan kotak outlet; kencangkan kedua sekrup dengan kuat.


Memasang penerima

Untuk mengurangi risiko kebakaran atau sengatan listrik, ingatlah untuk memutuskan aliran listrik. Kabel listrik harus memenuhi semua persyaratan kode listrik lokal dan nasional. Sumber listrik dan kipas harus 110/120 volt, 60Hz. Jangan gunakan produk ini bersamaan dengan kontrol dinding variabel apa pun. Sambungan kabel yang salah dapat merusak penerima ini.

Jika kabel kipas atau rumah berwarna berbeda, mintalah unit ini dipasang oleh ahli listrik berlisensi.

Jangan dipasang di lokasi yang lembap atau direndam dalam air (Hanya untuk penggunaan di dalam ruangan). Jangan menarik atau memotong kabel lebih pendek. Jangan menjatuhkan atau membenturkan unit.

CATATAN: Kipas langit-langit harus diatur pada kecepatan TINGGI dan kit lampu (jika dipasang) harus diatur ke posisi ON (hidup).

CATATAN: Untuk kinerja yang lebih baik dengan sistem WINK, stik antena berbentuk T harus dipasang ke langit-langit di luar kanopi langit-langit kipas menggunakan selotip dua sisi yang sudah terpasang dan sekrup kayu (termasuk).

• Posisikan kabel suplai rumah (AAA) ke satu sisi braket pemasangan geser; posisikan kabel kipas (BBB) ke sisi yang berlawanan.
• Masukkan ujung sempit penerima (seperti yang ditunjukkan, sisi datar menghadap langit-langit) ke dalam braket pemasangan geser hingga bertumpu di atas rakitan bola/batang bawah. Kanopi naik untuk menutupi penerima dan braket.

Menghubungkan kabel penerima ke kabel rumah tangga

Untuk menghindari kemungkinan sengatan listrik, matikan listrik di kotak sekering utama sebelum memasang kabel. Jika Anda merasa tidak memiliki cukup pengetahuan atau pengalaman tentang kabel listrik, hubungi ahli listrik berlisensi.

Setiap kabel yang tidak disertakan dengan kipas ini dirancang untuk menerima hingga satu kabel rumah 12-gauge dan dua kabel dari kipas. Jika Anda memiliki kabel rumah yang lebih besar dari 12-gauge atau lebih dari satu kabel rumah untuk dihubungkan ke kabel kipas, konsultasikan dengan ahli listrik untuk ukuran mur kabel yang tepat untuk digunakan.

Gunakan mur penghubung kabel (AA) yang disertakan dengan kipas Anda. Kencangkan konektor dengan pita listrik dan pastikan tidak ada untaian atau sambungan yang longgar.

• Sebarkan kabel sehingga kabel hijau dan putih berada di satu sisi kotak outlet dan kabel hitam berada di sisi lainnya.
• Hubungkan kabel hijau kipas ke kabel ground rumah tangga (ini mungkin kabel hijau atau telanjang) menggunakan mur penghubung kabel (AA).
• Hubungkan kabel hitam (atau merah) penerima ke kabel hitam (panas) rumah tangga menggunakan mur penghubung kabel (AA).
• Hubungkan kabel putih penerima ke kabel putih (netral) rumah tangga menggunakan mur penghubung kabel (AA).
• Kencangkan setiap mur penghubung kabel menggunakan pita listrik.


Menghubungkan kabel kipas ke penerima

Gunakan mur penghubung kabel (AA) yang disertakan dengan kipas Anda. Kencangkan konektor dengan pita listrik dan pastikan tidak ada untaian atau sambungan yang longgar.

• Hubungkan kabel putih motor kipas ke kabel putih penerima menggunakan mur penghubung kabel (AA).
• Hubungkan kabel hitam motor kipas ke kabel hitam penerima menggunakan mur penghubung kabel (AA).
• Hubungkan kabel biru motor kipas ke kabel biru penerima menggunakan mur penghubung kabel (AA).
• Kencangkan setiap mur penghubung kabel menggunakan pita listrik.
• Putar mur penghubung kabel (AA) ke atas dan dorong kabel ke dalam kotak outlet (MM).

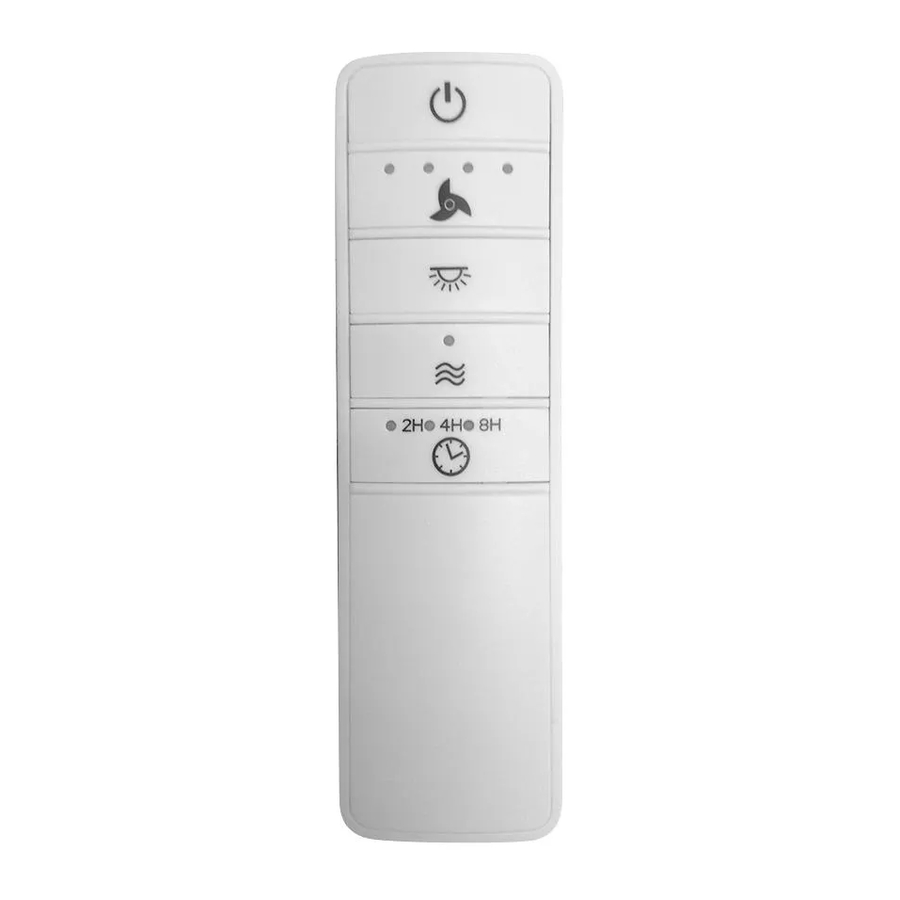

Mengoperasikan Remote Control Anda

Mengoperasikan remote control

- Tekan dan lepas tombol untuk menghidupkan atau mematikan kipas.
Tekan dan tahan tombol selama 3 detik untuk menggunakan "walk away time delay" (penundaan waktu berjalan menjauh); ini akan mengaktifkan lampu selama 30 detik (jika Anda menggunakan bola lampu yang dapat diredupkan, lampu akan diaktifkan pada kecerahan 50%.

- Kecepatan Kipas - LED pada tombol kecepatan kipas akan menyala sesuai dengan kecepatan yang sesuai.

- Tekan tombol sekali - menghidupkan kipas pada kecepatan tinggi.
- Tekan tombol dua kali - menghidupkan kipas pada kecepatan sedang-tinggi.
- Tekan tombol tiga kali - menghidupkan kipas pada kecepatan sedang-rendah.
- Tekan tombol empat kali - menghidupkan kipas pada kecepatan rendah.
Tekan tombol lima kali - kipas akan mati.

- Lampu HIDUP/MATI
Tekan dan lepas tombol untuk menghidupkan atau mematikan lampu.
Jika Anda menggunakan bola lampu yang dapat diredupkan dan Anda sebelumnya telah mengatur sakelar celup di remote control Anda ke posisi "D", tekan dan tahan tombol untuk mengaktifkan fungsi peredup.

- Comfort Breeze - Tekan dan lepas tombol untuk mengaktifkan Comfort Breeze TM; ini akan mengubah kecepatan kipas Anda secara acak, mensimulasikan angin sepoi-sepoi yang menenangkan. Untuk membatalkan fitur ini, tekan atau .

- Timer
- Saat kipas menyala, tekan tombol sekali - mengaktifkan timer berjalan 2 jam.
- Saat kipas menyala, tekan tombol dua kali - mengaktifkan timer berjalan 4 jam.
- Saat kipas menyala, tekan tombol tiga kali - mengaktifkan timer berjalan 8 jam.

Mengoperasikan Kipas dengan Aplikasi WINK

Mengunduh Aplikasi WINK

• Menggunakan perangkat pintar Anda, navigasikan ke toko aplikasi (Apple App Store atau Google Play). Unduh aplikasi WINK gratis dan buat akun.


Menghubungkan ke WINK Hub

• Pastikan WINK Hub Anda terhubung ke WiFi dengan mengonfirmasi lampu indikator berwarna biru solid.
• Dengan aplikasi terbuka, pilih "add a product" (tambahkan produk).
• Pilih WINK Hub dan ikuti instruksi pada aplikasi untuk menambahkan kipas Anda.

CATATAN: Pastikan WINK Hub Anda terpasang dan berada dalam jangkauan kipas Anda. Lihat manual pengguna Wink HUB untuk jangkauannya.

Memasangkan Kipas ke WINK Hub

• Saat diinstruksikan, hidupkan kipas Anda. Setelah pemasangan berhasil, kipas akan menyala pada kecepatan rendah dan lampu akan berkedip 5 kali.


CATATAN: Jika menggunakan peredup dengan lampu ini, atur peredup pada pengaturan tertinggi untuk hasil terbaik.

CATATAN: Atur ulang kipas Anda jika pemasangan memakan waktu lebih lama dari yang diharapkan. Matikan kipas Anda selama 3 detik, lalu hidupkan kembali selama 3 detik. Ulangi langkah-langkah ini 5 kali. Lampu akan berkedip 3 kali saat pengaturan ulang pabrik berhasil. Jika pemasangan gagal, harap atur ulang perangkat ke pengaturan asli dan mulai ulang pemasangan.

Pengaturan Lampu Kipas

• Selama pengaturan, pelanggan ditanya apakah kipas memiliki kit lampu.
• Jika kipas Anda memiliki lampu, pilih "Fan Light On" (Lampu Kipas Menyala).
• Jika kipas Anda tidak memiliki lampu, pilih "Fan Light Off" (Lampu Kipas Mati).
• Tekan SAVE (SIMPAN) untuk mengonfirmasi.

Mengoperasikan Remote Control Anda

Kecepatan Kipas

• OFF (MATI) - Mematikan kipas
• 1- Menghidupkan kipas ke kecepatan Rendah.
• 2- Menghidupkan kipas ke kecepatan Sedang.
• 3- Menghidupkan kipas ke kecepatan Sedang 2.
• 4- Menghidupkan kipas ke kecepatan Tinggi.
• BREEZE (ANGIN SEPOI-SEPOI)- Secara acak mengubah kecepatan kipas untuk menciptakan efek angin sepoi-sepoi organik.

Lampu Kipas

• OFF/ON (MATI/HIDUP) - Menghidupkan atau mematikan lampu kipas. Pilih dan geser untuk meredupkan atau mencerahkan lampu.

Timer

Saat berada di "fan control screen" (layar kontrol kipas), tekan tombol pengaturan di sudut kanan atas untuk menampilkan panel pengaturan.

• Pilih kipas untuk menampilkan panel kontrol.
• Gulir ke bawah panel kontrol dan pilih "Set Timer" (Atur Timer).

• Gulir melalui kolom jam dan menit untuk memilih durasi timer.

• Tekan OK untuk memulai timer.


Peralatan ini telah diuji dan dinyatakan memenuhi batasan untuk perangkat digital Kelas B, sesuai dengan Bagian 15 dari Aturan FCC.

Setiap perubahan atau modifikasi yang tidak secara tegas disetujui oleh penerima hibah perangkat ini dapat membatalkan wewenang pengguna untuk mengoperasikan peralatan.
FCC ID: KUJCE10406, KUJCE10407
Perangkat ini mematuhi Bagian 15 dari Aturan FCC. Pengoperasian tunduk pada dua kondisi berikut:

1. Perangkat ini tidak boleh menyebabkan interferensi berbahaya, dan
2. perangkat ini harus menerima interferensi apa pun yang diterima, termasuk interferensi yang dapat menyebabkan pengoperasian yang tidak diinginkan.
