HAMPTON BAY Tavan Vantilatörü Uzaktan Kumanda 99432 Kılavuzu

Güvenlik Bilgileri

Olası bir elektrik çarpmasını önlemek için, kablolama işlemine başlamadan önce ana sigorta kutusundan elektriği kapatın. Yeterli elektrik kablolama deneyiminiz olmadığını düşünüyorsanız, lisanslı bir elektrikçiye başvurun.

Yanlış kablo bağlantıları bu alıcıya zarar verecektir.

Yangın veya yaralanma riskini azaltmak için bu ürünü herhangi bir değişken (reosta) duvar kontrolü ile birlikte kullanmayın.

NOT: Pil yaşla birlikte zayıflayacaktır ve sızıntı yapmadan önce değiştirilmelidir, aksi takdirde el ünitesine zarar verir. Kullanılmış pili uygun şekilde atın, pili çocukların erişemeyeceği bir yerde saklayın.

1. UZAKTAN KUMANDAYI KULLANMADAN ÖNCE TAVAN VANTİLATÖRÜNÜ YÜKSEK HIZA VE AYDINLATMA KİTİNİ (VARSA) AÇIK KONUMA GETİRMELİSİNİZ.
2. Uzaktan kumanda alıcısına giden besleme, bir ana şalter, yani mevcut duvar anahtarı aracılığıyla bağlanmalıdır.
3. Uzaktan kumanda alıcısı veya tavan vantilatörü üzerinde çalışmadan önce duvar anahtarından güç kaynağını kesin.
4. Uygun koruma sağlamak için alıcıyı vantilatörün tavan vantilatörü kanopisine takın.
5. Bu ünite sadece tavan vantilatörünü kontrol etmek için ve sadece AC110/120V 60Hz güç kaynağında kullanılmalıdır.
6. Nemli yerlere kurmayın veya suya batırmayın. (Sadece iç mekan kullanımı içindir.)
7. Kabloları çekmeyin veya kısaltmayın.
8. Üniteyi düşürmeyin veya çarpmayın.
9. Eski ve yeni pilleri karıştırmayın.
10. Alkalin, standart (karbon-çinko) veya şarj edilebilir (ni-cad, ni-mh, vb.) pilleri karıştırmayın.

Garanti

Tedarikçi, uzaktan kumanda ve alıcının, orijinal alıcı tarafından satın alındığı tarihten itibaren bir yıl süreyle fabrikadan sevkiyat sırasında işçilik ve malzeme kusurlarından arınmış olduğunu garanti eder. Garanti hizmeti almak için, satın alma kanıtı olarak fişin bir kopyasını ibraz etmeniz gerekir. Ürünün sökülüp yeniden takılmasının tüm maliyetleri sizin sorumluluğunuzdadır.
1-855-HD HAMPTON adresinden Müşteri Hizmetleri Ekibi ile iletişime geçin veya www.HAMPTONBAY.COM adresini ziyaret edin

Kurulum Öncesi

GEREKLİ ALETLER

PAKET İÇERİĞİ

Bu ürün ve/veya bileşenleri, aşağıdaki ABD Patentlerinden biri veya daha fazlası tarafından yönetilmektedir: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117 ve diğer bekleyen patentler.

Kurulum

Uzaktan kumanda ve alıcı üzerindeki kodların ayarlanması

NOT: Alıcınız ve el üniteniz üzerindeki frekanslar fabrikada önceden ayarlanmıştır. Alıcıyı kurmadan önce, alıcı ve el ünitesi üzerindeki dip anahtarlarının aynı frekansta ayarlandığından emin olun. El ünitesindeki dip anahtarları pil bölmesinin içinde bulunur.

NOT: Pil zamanla zayıflayacaktır ve sızıntı olmadan önce değiştirilmelidir, aksi takdirde el ünitesine zarar verir. Kullanılmış pili uygun şekilde atın, pili çocukların erişemeyeceği bir yerde saklayın.

NOT: Hem verici hem de alıcı için kullanılan kodun tamamen aynı olması zorunludur, aksi takdirde uzaktan kumanda çalışmayacaktır.

Uzaktan Kumanda Üzerindeki Kodu Ayarlama

• Ok işaretine sıkıca basıp kapağı kaydırarak uzaktan kumandanın arkasındaki pil kapağını çıkarın.
• Kod anahtarlarını yukarı veya aşağı seçiminize kaydırın. Fabrika ayarı yukarıdır.
• Kısılabilir ampullere sahip fanlar için, "Light Function" (Işık Fonksiyonu) anahtarını (O/D) "D" olarak işaretlenmiş konuma kaydırın. Kısılabilir olmayan ampuller kullanıyorsanız, "Light Function" (Işık Fonksiyonu) anahtarını "O" konumuna kaydırın.
• İki adet 1.5V AAA pil (dahil) takın.
• Uzaktan kumandadaki pil kapağını değiştirin.

Alıcı Üzerindeki Kodu Ayarlama

• Alıcı üzerindeki kod anahtarlarını, uzaktan kumandada ayarlanan aynı konumlara kaydırın.

Kauçuk izole pedlerin takılması

• Çıkış kutusuyla birlikte verilen iki vidayı gevşetin; montaj braketi ve çıkış kutusu arasına iki kauçuk izole ped (F) yerleştirin; iki vidayı sıkıca sıkın.


Alıcının takılması

Yangın veya elektrik çarpması riskini azaltmak için gücü kesmeyi unutmayın. Elektrik tesisatı tüm yerel ve ulusal elektrik yönetmeliği gereksinimlerini karşılamalıdır. Elektrik kaynağı ve fan 110/120 volt, 60Hz olmalıdır. Bu ürünü herhangi bir değişken duvar kontrolü ile birlikte kullanmayın. Yanlış kablo bağlantısı bu alıcıya zarar verebilir.

Fan veya ev kabloları farklı bir renkteyse, bu üniteyi lisanslı bir elektrikçiye kurdurun.

Nemli bir yere kurmayın veya suya batırmayın (Sadece iç mekan kullanımı içindir). Kabloları çekmeyin veya kısaltmayın. Üniteyi düşürmeyin veya çarpmayın.

NOT: Tavan vantilatörü YÜKSEK hızda ayarlanmalı ve ışık kiti (takılıysa) AÇIK konumda ayarlanmalıdır.

NOT: WINK sistemiyle daha iyi performans için, T-Şekilli anten çubuğu, önceden monte edilmiş çift taraflı bant ve ahşap vida (dahil) kullanılarak fanın tavan kaplamasının dışındaki tavana monte edilmelidir.

• Ev besleme kablolarını (AAA) kaydırılabilir montaj braketinin bir tarafına; fan kablolarını (BBB) ​​karşı tarafa yerleştirin.
• Alıcının dar ucunu (gösterildiği gibi, düz tarafı tavana doğru) bilye/aşağı çubuk tertibatının üzerine oturana kadar kaydırılabilir montaj braketine yerleştirin. Kaplama, alıcıyı ve braketi kapatmak için yukarı gelir.

Alıcının ev tesisatına bağlanması

Olası elektrik çarpmasını önlemek için, kablolama yapmadan önce ana sigorta kutusundan elektriği kapatın. Yeterli elektrik tesisatı bilginiz veya deneyiminiz olmadığını düşünüyorsanız, lisanslı bir elektrikçiye başvurun.

Bu fanla birlikte verilmeyen her kablo, bir adet 12 ayar ev kablosunu ve fandan iki kabloyu kabul edecek şekilde tasarlanmıştır. 12 ayardan daha büyük ev kablolarınız veya fan kablolarına bağlanacak birden fazla ev kablonuz varsa, kullanılacak uygun boyutta kablo somunları için bir elektrikçiye danışın.

Fanınızla birlikte verilen kablo bağlantı somunlarını (AA) kullanın. Konektörleri elektrik bandıyla sabitleyin ve gevşek tel veya bağlantı olmadığından emin olun.

• Kabloları ayırın, böylece yeşil ve beyaz kablolar çıkış kutusunun bir tarafında ve siyah kablo diğer tarafta olsun.
• Yeşil fan kablolarını, bir kablo bağlantı somunu (AA) kullanarak ev topraklama kablosuna (bu yeşil veya çıplak bir kablo olabilir) bağlayın.
• Alıcının siyah (veya kırmızı) kablosunu, bir kablo bağlantı somunu (AA) kullanarak evin siyah (sıcak) kablosuna bağlayın.
• Alıcının beyaz kablosunu, bir kablo bağlantı somunu (AA) kullanarak evin beyaz (nötr) kablosuna bağlayın.
• Her kablo bağlantı somununu elektrik bandı kullanarak sabitleyin.


Fanın alıcıya bağlanması

Fanınızla birlikte verilen kablo bağlantı somunlarını (AA) kullanın. Konektörleri elektrik bandıyla sabitleyin ve gevşek tel veya bağlantı olmadığından emin olun.

• Fan motorunun beyaz kablosunu, bir kablo bağlantı somunu (AA) kullanarak alıcının beyaz kablosuna bağlayın.
• Fan motorunun siyah kablosunu, bir kablo bağlantı somunu (AA) kullanarak alıcının siyah kablosuna bağlayın.
• Fan motorunun mavi kablosunu, bir kablo bağlantı somunu (AA) kullanarak alıcının mavi kablosuna bağlayın.
• Her kablo bağlantı somununu elektrik bandı kullanarak sabitleyin.
• Kablo bağlantı somununu (AA) yukarı doğru çevirin ve kabloları çıkış kutusuna (MM) itin.

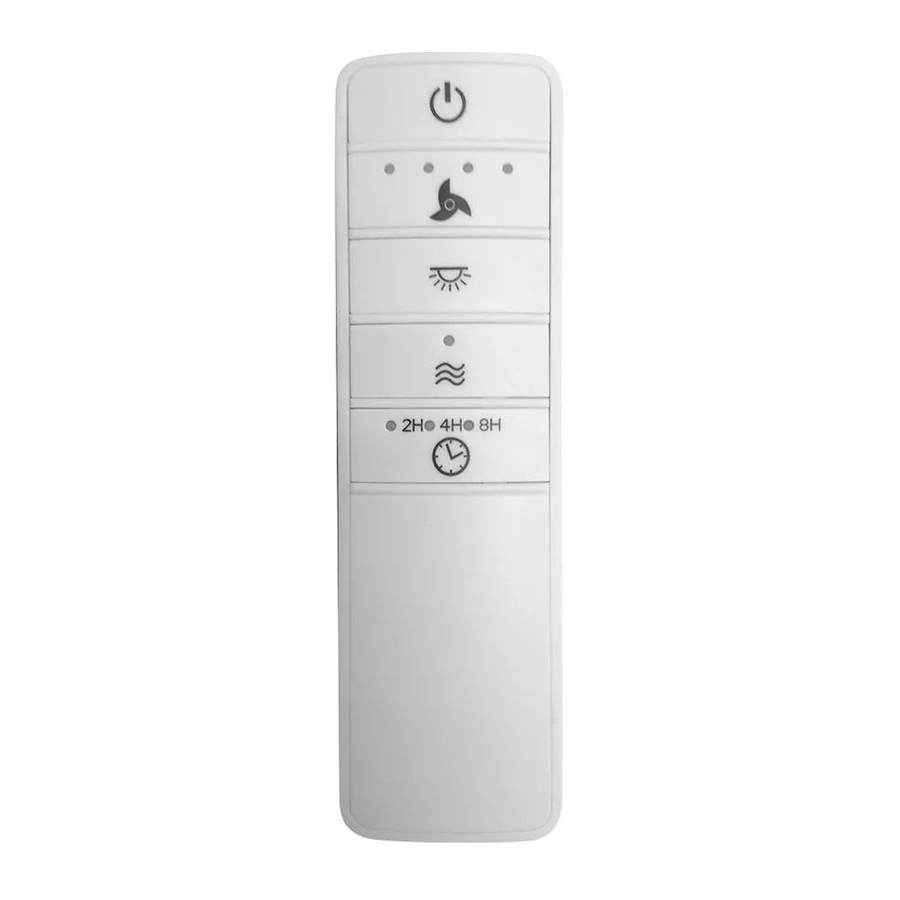

Uzaktan Kumandanızı Kullanma

Uzaktan Kumandayı Kullanma

- Düğmeye basıp bırakarak fanı açıp kapatın. "Walk away time delay" (uzaklaşma zaman gecikmesi) özelliğini kullanmak için düğmeye 3 saniye basılı tutun; bu, ışığı 30 saniye boyunca etkinleştirecektir (dimlenebilir ampuller kullanıyorsanız, ışık %50 parlaklıkta etkinleştirilecektir).

- Fan Hızı - Fan hızı düğmesindeki LED'ler ilgili hızı gösterecek şekilde yanacaktır.

- Düğmeye bir kez basın - fanı yüksek hızda açar.
- Düğmeye iki kez basın - fanı orta-yüksek hızda açar.
- Düğmeye üç kez basın - fanı orta-düşük hızda açar.
- Düğmeye dört kez basın - fanı düşük hızda açar.
Düğmeye beş kez basın - fan kapanır.

- Işık AÇIK/KAPALI
Işığı açmak veya kapatmak için düğmesine basıp bırakın.
Dimlenebilir ampuller kullanıyorsanız ve uzaktan kumandanızdaki dip anahtarını daha önce "D" konumuna ayarladıysanız, dimmer fonksiyonunu etkinleştirmek için düğmesini basılı tutun.

- Comfort Breeze (Konfor Esintisi) - Comfort Breeze TM'i etkinleştirmek için düğmesine basıp bırakın; bu, rahatlatıcı bir esinti simüle ederek fan hızınızı rastgele değiştirecektir. Bu özelliği iptal etmek için veya düğmesine basın.

- Zamanlayıcı
- Fan açıkken düğmeye bir kez basın - 2 saatlik bir çalışma zamanlayıcısı açar.
- Fan açıkken düğmeye iki kez basın - 4 saatlik bir çalışma zamanlayıcısı açar.
- Fan açıkken düğmeye üç kez basın - 8 saatlik bir çalışma zamanlayıcısı açar.

Fanınızı WINK Uygulaması ile Çalıştırma

WINK Uygulamasını İndirme

• Akıllı cihazınızı kullanarak uygulama mağazasına (Apple App Store veya Google Play) gidin. Ücretsiz WINK uygulamasını indirin ve bir hesap oluşturun.


WINK Hub'a Bağlanma

• WINK Hub'ınızın gösterge ışığının sabit mavi renkte olduğunu doğrulayarak WiFi'ye bağlı olduğundan emin olun.
• Uygulama açıkken "add a product" (ürün ekle) seçeneğini seçin.
• WINK Hub'ı seçin ve fanınızı eklemek için uygulamadaki talimatları izleyin.

NOT: WINK Hub'ınızın takılı olduğundan ve fanınızın menzilinde olduğundan emin olun. Menzil için Wink HUB kullanım kılavuzuna bakın.

Fanı WINK Hub'a Eşleştirme

• Talimat verildiğinde fanınızı açın. Eşleştirme başarılı olduğunda, fan düşük hızda açılacak ve ışık 5 kez yanıp sönecektir.


NOT: Bu ışıklarla bir dimmer kullanıyorsanız, en iyi sonuçlar için dimmer'ı en yüksek ayara getirin.

NOT: Eşleştirme beklenenden uzun sürerse fanınızı sıfırlayın. Fanınızı 3 saniye kapatın, ardından 3 saniye tekrar açın. Bu adımları 5 kez tekrarlayın. Fabrika ayarlarına sıfırlama başarılı olduğunda ışık 3 kez yanıp sönecektir. Eşleştirme başarısız olursa, lütfen cihazı orijinal ayarlarına sıfırlayın ve eşleştirmeyi yeniden başlatın.

Fan Işığı Ayarları

• Kurulum sırasında müşteriye fanın ışık kiti olup olmadığı sorulur.
• Fanınızda ışık varsa, "Fan Light On" (Fan Işığı Açık) seçeneğini seçin.
• Fanınızda ışık yoksa, "Fan Light Off" (Fan Işığı Kapalı) seçeneğini seçin.
• Onaylamak için KAYDET'e basın.

Uzaktan Kumandanızı Kullanma

Fan Hızı

• OFF (KAPALI) - Fanı kapatır
• 1- Fanı Düşük hıza getirir.
• 2- Fanı Orta hıza getirir.
• 3- Fanı Orta 2 hıza getirir.
• 4- Fanı Yüksek hıza getirir.
• BREEZE (ESİNTİ)- Organik bir esinti efekti oluşturmak için fan hızlarını rastgele değiştirir.

Fan Işığı

• OFF/ON (KAPALI/AÇIK) - Fan ışığını kapatır veya açar. Işığı kısmak veya aydınlatmak için seçin ve kaydırın.

Zamanlayıcı

"Fan kontrol ekranında" iken, ayarlar panelini görüntülemek için sağ üst köşedeki ayarlar düğmesine basın.

• Kontrol panelini görüntülemek için fanı seçin.
• Kontrol panelinde aşağı kaydırın ve "Set Timer" (Zamanlayıcı Ayarla) seçeneğini seçin.

• Zamanlayıcının süresini seçmek için saat ve dakika sütunlarında gezinin.

• Zamanlayıcıyı başlatmak için OK (TAMAM) düğmesine basın.


Bu ekipman test edilmiştir ve FCC Kurallarının 15. Bölümüne göre B Sınıfı dijital cihaz sınırlarına uygun olduğu bulunmuştur.

Bu cihazın hak sahibi tarafından açıkça onaylanmayan herhangi bir değişiklik veya modifikasyon, kullanıcının ekipmanı çalıştırma yetkisini geçersiz kılabilir.
FCC ID: KUJCE10406, KUJCE10407
Bu cihaz, FCC Kurallarının 15. Bölümüne uygundur. Çalıştırma aşağıdaki iki koşula tabidir:

1. Bu cihaz zararlı girişime neden olamaz ve
2. bu cihaz, istenmeyen çalışmaya neden olabilecek girişim dahil olmak üzere alınan herhangi bir girişimi kabul etmelidir.
