HAMPTON BAY Fjernkontroll for takvifte 99432 Bruksanvisning

Sikkerhetsinformasjon

For å unngå mulig elektrisk støt, slå av strømmen ved hovedsikringsboksen før du kobler ledninger. Hvis du føler at du ikke har nok erfaring med elektriske ledninger, kontakt en autorisert elektriker.

Feil ledningsforbindelser vil skade denne mottakeren.

For å redusere risikoen for brann eller personskade, ikke bruk dette produktet sammen med noen variabel (reostat) veggkontroll.

MERK: Batteriet vil svekkes med alderen og bør skiftes ut før det oppstår lekkasje, da dette vil skade håndsettet. Kast det brukte batteriet på riktig måte, oppbevar batteriet utilgjengelig for barn.

1. DU MÅ SETTE TAKVIFTEN PÅ HØY HASTIGHET OG LYSSETT (HVIS NOE) PÅ PÅ-POSISJON FØR DU BRUKER FJERNKONTROLLEN.
2. Tilførselen til fjernkontrollmottakeren skal kobles til via en hovedbryter, dvs. eksisterende veggbryter.
3. Koble fra strømforsyningen ved veggbryteren før du arbeider på fjernkontrollmottakeren eller takviften.
4. Installer mottakeren i takviftebaldakinen til viften for å sikre riktig beskyttelse.
5. Denne enheten skal kun brukes til styring av takvifte og i en AC110/120V 60Hz strømforsyning.
6. Ikke installer på fuktige steder eller senk ned i vann. (Kun for innendørs bruk.)
7. Ikke trekk i eller klipp ledninger kortere.
8. Ikke mist eller slå enheten.
9. Ikke bland gamle og nye batterier.
10. Ikke bland alkaliske, standard (karbon-sink) eller oppladbare (ni-cad, ni-mh, etc.) batterier.

Garanti

Leverandøren garanterer at fjernkontrollen og mottakeren er fri for defekter i utførelse og materiale som er tilstede ved forsendelsestidspunktet fra fabrikken i en periode på ett år etter kjøpsdatoen av den opprinnelige kjøperen. For å få garantiservice må du fremvise en kopi av kvitteringen som kjøpsbevis. Alle kostnader for fjerning og reinstallering av produktet er ditt ansvar.
Kontakt kundeserviceteamet på 1-855-HD HAMPTON eller besøk www.HAMPTONBAY.COM

Førinstallasjon

VERKTØY SOM KREVES

PAKKENS INNHOLD

Dette produktet og/eller komponenter er underlagt en eller flere av følgende amerikanske patenter: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117 og andre patenter i påvente.

Installasjon

Innstilling av koder på fjernkontrollen og mottakeren

MERK: Frekvensene på mottakeren og håndkontrollen din er forhåndsinnstilt fra fabrikken. Før du installerer mottakeren, må du sørge for at dip-bryterne på mottakeren og håndkontrollen er satt til samme frekvens. Dip-bryterne på håndkontrollen er plassert inne i batterirommet.

MERK: Batteriet vil svekkes med alderen og bør skiftes ut før det oppstår lekkasje, da dette vil skade håndkontrollen. Kast det brukte batteriet på riktig måte, og oppbevar batteriet utilgjengelig for barn.

MERK: Det er viktig at koden som brukes for både sender og mottaker er nøyaktig den samme, ellers vil ikke fjernkontrollen fungere.

Innstilling av kode på fjernkontrollen

• Fjern batteridekselet på baksiden av fjernkontrollen ved å trykke bestemt på pilen og skyve dekselet av.
• Skyv kodebryterne til ditt valg av enten opp eller ned. Fabrikkinnstillingen er opp.
• For vifter med dimbare pærer, skyv "Light Function" (Lysfunksjon)-bryteren (O/D) til posisjonen merket "D". Hvis du bruker ikke-dimbare pærer, skyv "Light Function" (Lysfunksjon)-bryteren til "O"-posisjonen.
• Sett inn to 1,5V AAA-batterier (inkludert).
• Sett tilbake batteridekselet på fjernkontrollen.

Innstilling av kode på mottakeren

• Skyv kodebryterne på mottakeren til de samme posisjonene som er satt på fjernkontrollen.

Installere de gummiisolerte putene

• Løsne de to skruene som følger med uttakskassen; sett inn to gummiisolerte puter (F) mellom monteringsbraketten og uttakskassen; stram de to skruene godt.


Installere mottakeren

For å redusere risikoen for brann eller elektrisk støt, husk å koble fra strømmen. Den elektriske ledningsføringen må oppfylle alle lokale og nasjonale forskrifter for elektrisk installasjon. Strømkilden og viften må være 110/120 volt, 60Hz. Ikke bruk dette produktet sammen med noen variabel veggkontroll. Feil ledningstilkobling kan skade denne mottakeren.

Hvis vifte- eller husledninger har en annen farge, må du få denne enheten installert av en autorisert elektriker.

Ikke installer på et fuktig sted eller senk ned i vann (kun for innendørs bruk). Ikke trekk i eller klipp ledningene kortere. Ikke mist eller slå enheten.

MERK: Takviften må være satt til HØY hastighet og lyssett (hvis installert) bør være satt til PÅ-posisjon.

MERK: For bedre ytelse med WINK-systemet, bør den T-formede antennepinnen monteres på taket utenfor viftehimlingen ved hjelp av den forhåndsmonterte dobbeltsidige tapen og treskruen (inkludert).

• Plasser husets forsyningsledninger (AAA) på den ene siden av den påskyvbare monteringsbraketten; plasser vifteledningene (BBB) på motsatt side.
• Sett den smale enden av mottakeren (som vist, flat side mot taket) inn i den påskyvbare monteringsbraketten til den hviler på toppen av kule-/nedstangsenheten. Himlingen kommer opp for å dekke mottakeren og braketten.

Koble mottakeren til husets ledningsnett

For å unngå mulig elektrisk støt, slå av strømmen i hovedsikringsskapet før du kobler til ledninger. Hvis du føler at du ikke har nok kunnskap eller erfaring om elektrisk ledningsføring, kontakt en autorisert elektriker.

Hver ledning som ikke følger med denne viften, er designet for å akseptere opptil én 12-gauge husledning og to ledninger fra viften. Hvis du har større enn 12-gauge husledninger eller mer enn én husledning å koble til vifteledningene, kontakt en elektriker for riktig størrelse på ledningsmuttere å bruke.

Bruk ledningskoblingsmutterne (AA) som følger med viften. Fest kontaktene med elektrisk tape og sørg for at det ikke er løse tråder eller tilkoblinger.

• Spre ledningene fra hverandre slik at de grønne og hvite ledningene er på den ene siden av uttakskassen og den svarte ledningen er på den andre siden.
• Koble de grønne vifteledningene til husets jordledning (dette kan være en grønn eller blank ledning) ved hjelp av en ledningskoblingsmutter (AA).
• Koble mottakerens svarte (eller røde) ledning til husets svarte (strømførende) ledning ved hjelp av en ledningskoblingsmutter (AA).
• Koble mottakerens hvite ledning til husets hvite (nøytrale) ledning ved hjelp av en ledningskoblingsmutter (AA).
• Fest hver ledningskoblingsmutter med elektrisk tape.


Koble viften til mottakeren

Bruk ledningskoblingsmutterne (AA) som følger med viften. Fest kontaktene med elektrisk tape og sørg for at det ikke er løse tråder eller tilkoblinger.

• Koble vifte motorens hvite ledning til mottakerens hvite ledning ved hjelp av en ledningskoblingsmutter (AA).
• Koble vifte motorens svarte ledning til mottakerens svarte ledning ved hjelp av en ledningskoblingsmutter (AA).
• Koble vifte motorens blå ledning til mottakerens blå ledning ved hjelp av en ledningskoblingsmutter (AA).
• Fest hver ledningskoblingsmutter med elektrisk tape.
• Vri ledningskoblingsmutteren (AA) oppover og skyv ledningene inn i uttakskassen (MM).

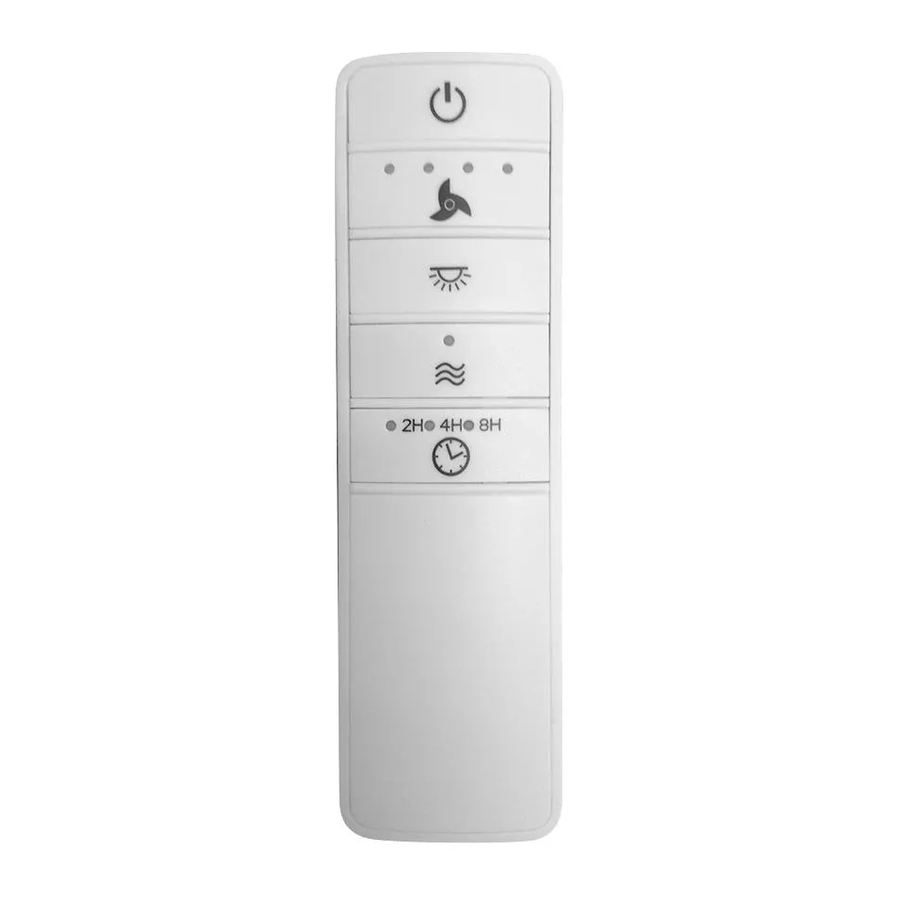

Bruke fjernkontrollen

Bruke fjernkontrollen

- Trykk og slipp knappen for å slå viften på eller av.
Trykk og hold inne knappen i 3 sekunder for å bruke "walk away time delay" (tidsforsinkelse for å gå bort); dette vil aktivere lyset i 30 sekunder (hvis du bruker dimbare pærer, vil lyset aktiveres med 50 % lysstyrke).

- Viftehastighet - LED-lysene på viftehastighetsknappen vil lyse for å indikere tilsvarende hastighet.

- Trykk på knappen én gang - slår viften på høy hastighet.
- Trykk på knappen to ganger - slår viften på middels-høy hastighet.
- Trykk på knappen tre ganger - slår viften på middels-lav hastighet.
- Trykk på knappen fire ganger - slår viften på lav hastighet.
Trykk på knappen fem ganger - viften slås av.

- Lys PÅ/AV
Trykk og slipp knappen for å slå lyset på eller av.
Hvis du bruker dimbare pærer og du tidligere har satt dip-bryteren i fjernkontrollen til "D"-posisjon, trykk og hold inne knappen for å aktivere dimmerfunksjonen.

- Comfort Breeze - Trykk og slipp knappen for å aktivere Comfort Breeze TM; dette vil endre viftehastigheten din tilfeldig og simulere en avslappende bris. For å avbryte denne funksjonen, trykk på eller .

- Timer
- Mens viften er på, trykk på knappen én gang - slår på en 2-timers kjøretimer.
- Mens viften er på, trykk på knappen to ganger - slår på en 4-timers kjøretimer.
- Mens viften er på, trykk på knappen tre ganger - slår på en 8-timers kjøretimer.

Bruke viften med WINK-appen

Laste ned WINK-applikasjonen

• Bruk smartenheten din og naviger til applikasjonsbutikken (Apple App Store eller Google Play). Last ned den gratis WINK-appen og opprett en konto.


Koble til WINK Hub

• Sørg for at din WINK Hub er koblet til WiFi ved å bekrefte at indikatorlampen lyser med en solid blå farge.
• Med appen åpen, velg "add a product" (legg til et produkt).
• Velg WINK Hub og følg instruksjonene i appen for å legge til viften din.

MERK: Pass på at din WINK Hub er koblet til og innenfor rekkevidde av viften din. Se Wink HUB-brukerhåndboken for rekkevidden.

Pare viften til WINK Hub

• Når du blir bedt om det, slå på viften din. Når paringen er vellykket, vil viften slås på med lav hastighet, og lyset vil blinke 5 ganger.


MERK: Hvis du bruker en dimmer med disse lysene, sett dimmeren på høyeste innstilling for best resultat.

MERK: Tilbakestill viften din hvis paringen tar lengre tid enn forventet. Slå av viften i 3 sekunder, og slå den deretter på igjen i 3 sekunder. Gjenta disse trinnene 5 ganger. Lyset vil blinke 3 ganger når fabrikktilbakestillingen er vellykket. Hvis paringen mislyktes, vennligst tilbakestill enheten til opprinnelig innstilling og start paringen på nytt.

Viftelysinnstillinger

• Under oppsettet blir kunden spurt om viften har et lyssett.
• Hvis viften din har lys, velg "Fan Light On" (viftelys på).
• Hvis viften din ikke har lys, velg "Fan Light Off" (viftelys av).
• Trykk på SAVE (lagre) for å bekrefte.

Bruke fjernkontrollen

Viftehastighet

• OFF (av) - Slår viften av
• 1- Slår viften til lav hastighet.
• 2- Slår viften til middels hastighet.
• 3- Slår viften til middels 2 hastighet.
• 4- Slår viften til høy hastighet.
• BREEZE (bris)- Veksler tilfeldig viftehastigheter for å skape en organisk briseeffekt.

Viftelys

• OFF/ON (av/på) - Slår viftelyset av eller på. Velg og skyv for å dimme eller øke lysstyrken.

Timer

Når du er på "fan control screen" (viftekontrollskjermen), trykk på innstillingsknappen i øvre høyre hjørne for å vise innstillingspanelet.

• Velg vifte for å vise kontrollpanelet.
• Rull nedover kontrollpanelet og velg "Set Timer" (angi timer).

• Rull gjennom kolonnene for timer og minutter for å velge varigheten på timeren.

• Trykk på OK for å starte timeren.


Dette utstyret er testet og funnet å være i samsvar med grensene for en digital enhet i klasse B, i henhold til del 15 av FCC-reglene.

Eventuelle endringer eller modifikasjoner som ikke er uttrykkelig godkjent av innehaveren av denne enheten, kan ugyldiggjøre brukerens rett til å bruke utstyret.
FCC ID: KUJCE10406, KUJCE10407
Denne enheten er i samsvar med del 15 av FCC-reglene. Bruk er underlagt følgende to betingelser:

1. Denne enheten kan ikke forårsake skadelig interferens, og
2. denne enheten må akseptere all mottatt interferens, inkludert interferens som kan forårsake uønsket drift.
