HAMPTON BAY Kattoon asennettavan tuulettimen kaukosäädin 99432 Käyttöohje

Turvallisuustiedot

Mahdollisen sähköiskun välttämiseksi katkaise virta pääsulakerasiasta ennen johdotuksen aloittamista. Jos sinulla ei ole riittävästi kokemusta sähköjohdotuksesta, ota yhteyttä valtuutettuun sähköasentajaan.

Väärät johdinliitännät vahingoittavat tätä vastaanotinta.

Tulipalon tai loukkaantumisen välttämiseksi älä käytä tätä tuotetta yhdessä minkään säädettävän (reostaatti) seinäsäätimen kanssa.

HUOMAA: Paristo heikkenee iän myötä, ja se on vaihdettava ennen kuin se alkaa vuotaa, koska se vahingoittaa käsiyksikköä. Hävitä käytetty paristo asianmukaisesti ja pidä paristo poissa lasten ulottuvilta.

1. SINUN ON ASETETTAVA KATTOTUULETIN SUURIMMALLE NOPEUDELLE JA VALOSARJA (JOS SELLAINEN ON) PÄÄLLE ENNEN KAUKOSÄÄTIMELLÄ KÄYTTÖÄ.
2. Kaukosäätimen vastaanottimen syöttö on kytkettävä pääkytkimen kautta, eli olemassa olevan seinäkytkimen kautta.
3. Katkaise virta seinäkytkimestä ennen kuin työskentelet kaukosäätimen vastaanottimen tai kattotuulettimen kanssa.
4. Asenna vastaanotin tuulettimen kattokupuun asianmukaisen suojauksen varmistamiseksi.
5. Tätä yksikköä on käytettävä kattotuulettimen ohjaamiseen ja vain AC110/120V 60Hz -virtalähteessä.
6. Älä asenna kosteisiin paikkoihin tai upota veteen. (Vain sisäkäyttöön.)
7. Älä vedä tai leikkaa johtoja lyhyemmiksi.
8. Älä pudota tai kolhi yksikköä.
9. Älä sekoita vanhoja ja uusia paristoja.
10. Älä sekoita alkali-, tavallisia (sinkki-hiili) tai ladattavia (ni-cad, ni-mh jne.) paristoja.

Takuu

Toimittaja takaa, että kaukosäätimessä ja vastaanottimessa ei ole valmistus- ja materiaalivirheitä, jotka ovat olemassa tehtaalta lähetettäessä yhden vuoden ajan alkuperäisen ostajan ostopäivästä. Takuupalvelun saamiseksi sinun on esitettävä kopio kuitista ostotodistuksena. Kaikki tuotteen irrottamisesta ja uudelleenasentamisesta aiheutuvat kustannukset ovat sinun vastuullasi.
Ota yhteyttä asiakaspalvelutiimiin numeroon 1-855-HD HAMPTON tai käy osoitteessa www.HAMPTONBAY.COM

Asennuksen valmistelu

TARVITTAVAT TYÖKALUT

PAKKAUKSEN SISÄLTÖ

Tätä tuotetta ja/tai komponentteja säätelee yksi tai useampi seuraavista Yhdysvaltain patenteista: 5,947,436; 5,988,580; 6,010,110; 6,046,416, 6,210,117 ja muut vireillä olevat patentit.

Asennus

Koodien asettaminen kaukosäätimeen ja vastaanottimeen

HUOMIO: Vastaanottimen ja käsilaitteen taajuudet on esiasetettu tehtaalla. Ennen vastaanottimen asentamista varmista, että vastaanottimen ja käsilaitteen DIP-kytkimet on asetettu samalle taajuudelle. Käsilaitteen DIP-kytkimet sijaitsevat paristokotelon sisällä.

HUOMIO: Paristo heikkenee iän myötä, ja se on vaihdettava ennen kuin se alkaa vuotaa, koska se vahingoittaa käsilaitetta. Hävitä käytetty paristo asianmukaisesti ja pidä paristo poissa lasten ulottuvilta.

HUOMIO: On ehdottoman tärkeää, että lähettimen ja vastaanottimen koodi on täsmälleen sama, muuten kaukosäädin ei toimi.

Koodin asettaminen kaukosäätimeen

• Irrota paristokansi kaukosäätimen takaa painamalla tiukasti nuolta ja liu'uttamalla kansi irti.
• Liu'uta koodikytkimet haluamaasi asentoon ylös tai alas. Tehdasasetus on ylös.
• Jos tuulettimissa on himmennettävät lamput, liu'uta "Light Function" (valotoiminto) -kytkin (O/D) asentoon "D". Jos käytät ei-himmennettäviä lamppuja, liu'uta "Light Function" (valotoiminto) -kytkin asentoon "O".
• Asenna kaksi 1,5 V AAA-paristoa (mukana).
• Aseta paristokansi takaisin kaukosäätimeen.

Koodin asettaminen vastaanottimeen

• Liu'uta vastaanottimen koodikytkimet samoihin asentoihin kuin kaukosäätimessä.

Kumisten eristyspehmusteiden asentaminen

• Löysää pistorasian mukana toimitettuja kahta ruuvia; aseta kaksi kumista eristyspehmustetta (F) asennuskiinnikkeen ja pistorasian väliin; kiristä kaksi ruuvia tiukasti.


Vastaanottimen asentaminen

Tulipalon tai sähköiskun vaaran vähentämiseksi muista katkaista virta. Sähköjohdotuksen on täytettävä kaikki paikalliset ja kansalliset sähkömääräykset. Virtalähteen ja tuulettimen on oltava 110/120 volttia, 60 Hz. Älä käytä tätä tuotetta yhdessä minkään säädettävän seinäsäätimen kanssa. Virheellinen johdotus voi vahingoittaa tätä vastaanotinta.

Jos tuulettimen tai talon johdot ovat eri värisiä, asennuta tämä yksikkö valtuutetulla sähköasentajalla.

Älä asenna kosteaan paikkaan tai upota veteen (vain sisäkäyttöön). Älä vedä tai leikkaa johtoja lyhyemmiksi. Älä pudota tai kolhi yksikköä.

HUOMIO: Kattotuulettimen on oltava asetettu HIGH (korkea) -nopeudelle ja valosarjan (jos asennettu) on oltava ON (päällä) -asennossa.

HUOMIO: Jotta WINK-järjestelmä toimisi paremmin, T-muotoinen antennitikku on asennettava kattoon tuulettimen kattokupolin ulkopuolelle käyttämällä valmiiksi asennettua kaksipuolista teippiä ja puuruuvia (mukana).

• Aseta talon syöttöjohdot (AAA) liukuvan asennuskiinnikkeen toiselle puolelle; aseta tuulettimen johdot (BBB) vastakkaiselle puolelle.
• Aseta vastaanottimen kapea pää (kuten kuvassa, litteä puoli kattoa kohti) liukuvaan asennuskiinnikkeeseen, kunnes se lepää pallon/alaslaskukokoonpanon päällä. Kattokupu nousee peittämään vastaanottimen ja kiinnikkeen.

Vastaanottimen johdotus kotitalouden johdotukseen

Mahdollisen sähköiskun välttämiseksi katkaise virta pääsulakerasiasta ennen johdotusta. Jos sinulla ei ole riittävästi sähköjohdotustietämystä tai -kokemusta, ota yhteyttä valtuutettuun sähköasentajaan.

Jokainen tämän tuulettimen mukana toimitettava johto on suunniteltu hyväksymään jopa yksi 12-AWG:n talon johto ja kaksi johtoa tuulettimesta. Jos sinulla on suurempi kuin 12-AWG:n talon johdotus tai useampi kuin yksi talon johto, joka on kytkettävä tuulettimen johdotukseen, ota yhteyttä sähköasentajaan oikean kokoisten johdinliittimien käyttämiseksi.

Käytä tuulettimen mukana toimitettuja johdinliittimiä (AA). Kiinnitä liittimet sähköteipillä ja varmista, ettei löysiä säikeitä tai liitoksia ole.

• Levitä johdot erilleen siten, että vihreät ja valkoiset johdot ovat pistorasian toisella puolella ja musta johto toisella puolella.
• Liitä vihreät tuulettimen johdot kotitalouden maadoitusjohtoon (tämä voi olla vihreä tai paljas johto) käyttämällä johdinliitintä (AA).
• Liitä vastaanottimen musta (tai punainen) johto kotitalouden mustaan (kuumaan) johtoon käyttämällä johdinliitintä (AA).
• Liitä vastaanottimen valkoinen johto kotitalouden valkoiseen (nollajohtoon) johtoon käyttämällä johdinliitintä (AA).
• Kiinnitä jokainen johdinliitin sähköteipillä.


Tuulettimen johdotus vastaanottimeen

Käytä tuulettimen mukana toimitettuja johdinliittimiä (AA). Kiinnitä liittimet sähköteipillä ja varmista, ettei löysiä säikeitä tai liitoksia ole.

• Liitä tuulettimen moottorin valkoinen johto vastaanottimen valkoiseen johtoon käyttämällä johdinliitintä (AA).
• Liitä tuulettimen moottorin musta johto vastaanottimen mustaan johtoon käyttämällä johdinliitintä (AA).
• Liitä tuulettimen moottorin sininen johto vastaanottimen siniseen johtoon käyttämällä johdinliitintä (AA).
• Kiinnitä jokainen johdinliitin sähköteipillä.
• Käännä johdinliitin (AA) ylöspäin ja työnnä johdot pistorasiaan (MM).

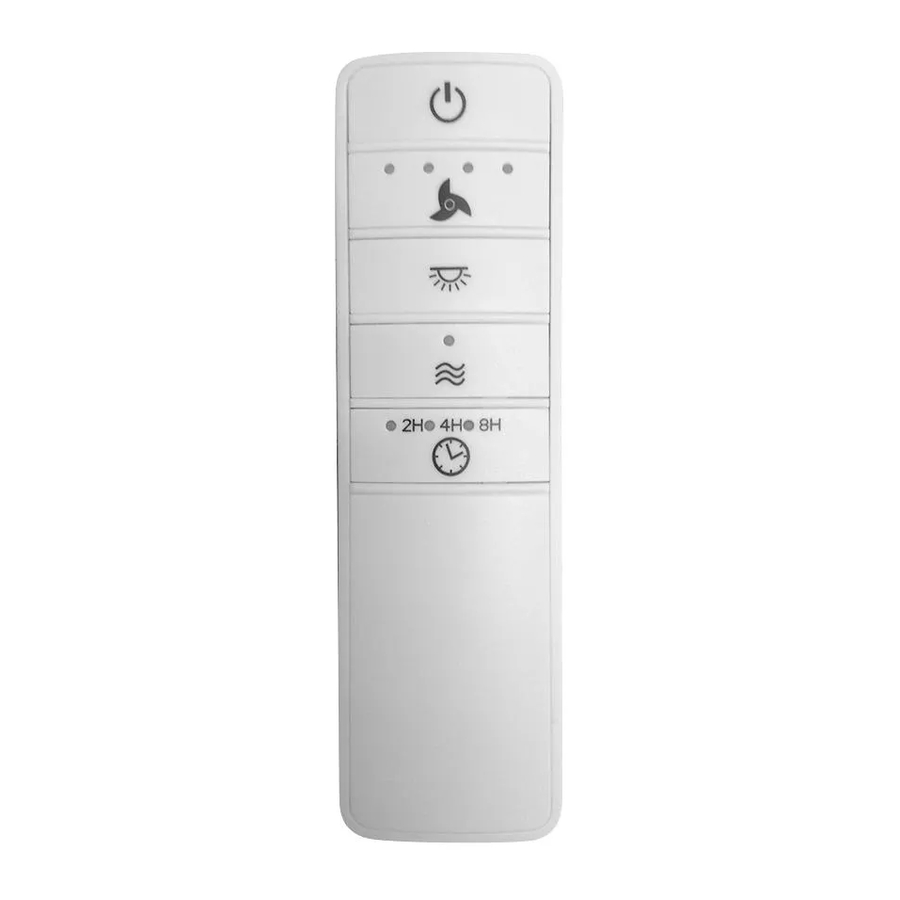

Kaukosäätimen käyttö

Kaukosäätimen käyttö

- Paina ja vapauta painiketta kytkeäksesi tuulettimen päälle tai pois päältä.
Paina pitkään painiketta 3 sekunnin ajan käyttääksesi "walk away time delay" (viivetoiminto); tämä aktivoi valon 30 sekunniksi (jos käytät himmennettäviä lamppuja, valo aktivoituu 50 % kirkkaudella).

- Tuulettimen nopeus - Tuulettimen nopeuspainikkeen LED-valot syttyvät vastaamaan vastaavaa nopeutta.

- Paina painiketta kerran - kytkee tuulettimen suurimmalle nopeudelle.
- Paina painiketta kahdesti - kytkee tuulettimen keski-suurelle nopeudelle.
- Paina painiketta kolme kertaa - kytkee tuulettimen keski-pienelle nopeudelle.
- Paina painiketta neljä kertaa - kytkee tuulettimen pienelle nopeudelle.
Paina painiketta viisi kertaa - tuuletin sammuu.

- Valo PÄÄLLE/POIS
Paina ja vapauta painiketta kytkeäksesi valon päälle tai pois päältä.
Jos käytät himmennettäviä lamppuja ja olet aiemmin asettanut kaukosäätimesi DIP-kytkimen "D"-asentoon, paina pitkään painiketta aktivoidaksesi himmennystoiminnon.

- Comfort Breeze - Paina ja vapauta painiketta ottaaksesi Comfort Breeze TM -toiminnon käyttöön; tämä muuttaa tuulettimen nopeutta satunnaisesti simuloiden rentouttavaa tuulta. Peruuttaaksesi tämän toiminnon paina tai .

- Ajastin
- Kun tuuletin on päällä, paina painiketta kerran - kytkee päälle 2 tunnin ajastimen.
- Kun tuuletin on päällä, paina painiketta kahdesti - kytkee päälle 4 tunnin ajastimen.
- Kun tuuletin on päällä, paina painiketta kolme kertaa - kytkee päälle 8 tunnin ajastimen.

Tuulettimen käyttö WINK-sovelluksella

WINK-sovelluksen lataaminen

• Siirry älylaitteellasi sovelluskauppaan (Apple App Store tai Google Play). Lataa ilmainen WINK-sovellus ja luo tili.


Yhdistäminen WINK Hubiin

• Varmista, että WINK Hub on yhdistetty WiFi-verkkoon varmistamalla, että merkkivalo on tasaisen sininen.
• Kun sovellus on auki, valitse "add a product" (lisää tuote).
• Valitse WINK Hub ja lisää tuuletin noudattamalla sovelluksen ohjeita.

HUOMAUTUS: Varmista, että WINK Hub on kytketty pistorasiaan ja tuulettimen kantaman sisällä. Katso kantama Wink HUB -käyttöoppaasta.

Tuulettimen pariliitos WINK Hubiin

• Kun sinua kehotetaan, kytke tuuletin päälle. Kun pariliitos on onnistunut, tuuletin käynnistyy pienellä nopeudella ja valo vilkkuu 5 kertaa.


HUOMAUTUS: Jos käytät himmentintä näiden valojen kanssa, aseta himmennin korkeimmalle asetukselle parhaan tuloksen saavuttamiseksi.

HUOMAUTUS: Nollaa tuuletin, jos pariliitoksen muodostaminen kestää odotettua kauemmin. Sammuta tuuletin 3 sekunniksi ja kytke se sitten takaisin päälle 3 sekunniksi. Toista nämä vaiheet 5 kertaa. Valo vilkkuu 3 kertaa, kun tehdasasetusten palautus onnistuu. Jos pariliitoksen muodostaminen epäonnistui, palauta laite alkuperäiseen asetukseen ja aloita pariliitos uudelleen.

Tuulettimen valoasetukset

• Asennuksen aikana asiakkaalta kysytään, onko tuulettimessa valosarja.
• Jos tuulettimessa on valo, valitse "Fan Light On" (Tuulettimen valo päällä).
• Jos tuulettimessa ei ole valoa, valitse "Fan Light Off" (Tuulettimen valo pois päältä).
• Vahvista painamalla SAVE (TALLENNA).

Kaukosäätimen käyttö

Tuulettimen nopeus

• OFF (POIS) - Sammuttaa tuulettimen
• 1- Kytkee tuulettimen pienelle nopeudelle.
• 2- Kytkee tuulettimen keskinopeudelle.
• 3- Kytkee tuulettimen keski 2 -nopeudelle.
• 4- Kytkee tuulettimen suurelle nopeudelle.
• BREEZE (TUULI) - Vaihtaa satunnaisesti tuulettimen nopeutta luodakseen orgaanisen tuuliefektin.

Tuulettimen valo

• OFF/ON (POIS/PÄÄLLE) - Sammuttaa tai kytkee tuulettimen valon päälle. Valitse ja liu'uta himmentääksesi tai kirkastaaksesi valoa.

Ajastin

Kun olet "fan control screen" (tuulettimen ohjausnäytössä), paina asetus painiketta oikeassa yläkulmassa näyttääksesi asetus paneelin.

• Valitse tuuletin näyttääksesi ohjauspaneelin.
• Vieritä ohjauspaneelia alas ja valitse "Set Timer" (Aseta ajastin).

• Vieritä tuntien ja minuuttien sarakkeita valitaksesi ajastimen keston.

• Käynnistä ajastin painamalla OK.


Tämä laite on testattu ja sen on todettu täyttävän FCC-sääntöjen osan 15 mukaiset luokan B digitaalilaitteelle asetetut rajoitukset.

Kaikki muutokset tai muokkaukset, joita tämän laitteen haltija ei ole nimenomaisesti hyväksynyt, voivat mitätöidä käyttäjän oikeuden käyttää laitetta.
FCC ID: KUJCE10406, KUJCE10407
Tämä laite on FCC-sääntöjen osan 15 mukainen. Käyttö on kahden seuraavan ehdon alaista:

1. Tämä laite ei saa aiheuttaa haitallisia häiriöitä, ja
2. tämän laitteen on hyväksyttävä kaikki vastaanotetut häiriöt, mukaan lukien häiriöt, jotka voivat aiheuttaa ei-toivottua toimintaa.
