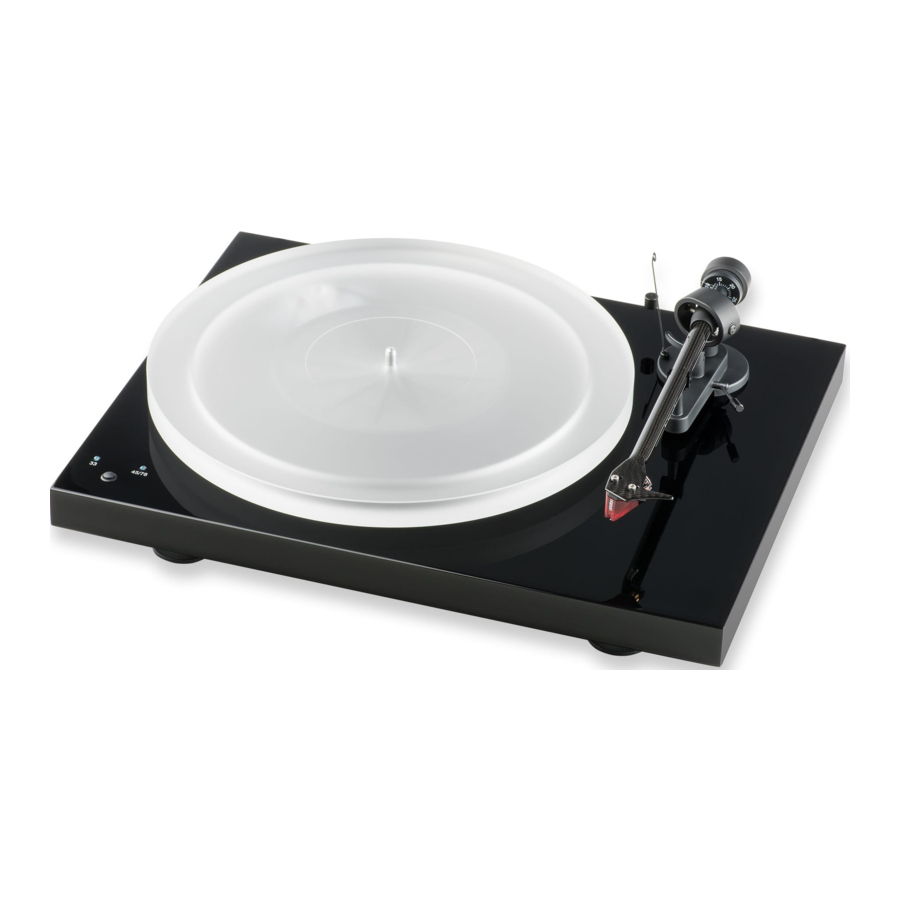

Pro-Ject Audio Systems Debut Carbon DC Esprit SB - plaadimängija kasutusjuhend

Juhtnupud, funktsioonid ja ühendused

1. Mootorikinnitused Sorbothane^® patjadega
2. Asteajamiga rihmaseib
3. Ajamirihm (lai ja ümar)*
4. Rummu
5. Plaaditaldrik *
6. Tonaarmi vastukaal *
   1. Survejõu skaala
7. Tonaarmi tõstekang
8. Tonaarmi tugi ja eemaldatav transpordilukk
9. Tonaarmi toru
   1. Tonaarmi alus
10. Kaas *
11. Kaane hinged
12. Hingede kinnitused
13. Toiteploki pesa
14. Fono väljundpesad ja maandusühendus
15. Uisuvastane otsik uisuvastase raskuse reguleerimisskaalaga
16. Uisuvastane raskus *
17. Uisuvastase raskuse tugirõngas
18. Tonaarmi tugi ja eemaldatav transpordilukk
19. ON/OFF (sees/väljas) lüliti, kiiruse valija
20. Peakorpuse sõrmetõstuk ja paigaldatud Ortofon 2M Red helipea
21. Mootor
22. Üksikadapter *
    Ühenduskaabel (pole näidatud) *
    Toiteplokk (pole näidatud) *

Selle plaadimängija maksimaalse jõudluse ja töökindluse saavutamiseks peaksite neid kasutusjuhendeid hoolikalt uurima.

Hoiatus kasutaja, seadme või võimaliku väärkasutuse ohu eest.

Oluline teade.

** Teie plaadimängija on tarnitud tehases paigaldatud ja reguleeritud helipeaga, palun ignoreerige helipea seadistamise juhiseid, välja arvatud juhul, kui hiljem helipead vahetate.

Seadme kokkupanemise ja reguleerimise ajal võivad väikesed osad kaduma minna, kui neid ei asetata hoolikalt sobivasse anumasse. Enne kokkupaneku alustamist tutvuge ülaltoodud osadega ja vastavalt nummerdatud tehnilistel joonistel. Eraldi pakitud esemed on tähistatud tärniga *.

Ohutusjuhised

Vahelduvvoolu pistikupesa pinged on riigiti erinevad. Enne vooluvõrku ühendamist veenduge, et teie piirkonna pinge vastab toiteplokile trükitud pingenõuetele.
Toiteplokki kasutatakse seadme vooluvõrgust lahtiühendamiseks. Veenduge, et toiteplokk on alati kergesti ligipääsetav. Ärge kunagi käsitsege seadet ega toiteplokki, kui teie käed on märjad või niisked.
Vältige vedelike sattumist seadmesse või toiteplokki. Ärge kunagi asetage seadmele või selle lähedale vedelikku sisaldavaid esemeid, näiteks lillevaasi. Ärge kunagi valage seadmele või toiteplokile vedelikku. Ärge kunagi asetage seadmele või selle lähedale lahtise leegiga allikaid, näiteks süüdatud küünlaid. Toodet ei tohi kasutada niisketes või märgades kohtades, vanni, kraanikausi, basseini või muude sarnaste tingimuste läheduses. Hoidke kilekotid lastest eemal, et vältida lämbumisohtu.

Seadistamine

Seade tarnitakse osaliselt lahtivõetuna ja hoolikalt pakendatuna ohutuks transportimiseks. Eemaldage kõik osad ettevaatlikult transpordipakendist.

Enne plaadimängija paigutamist veenduge, et pind, millel soovite plaadimängijat kasutada, on tasane (kasutage vesiloodi). Eemaldage tonaarmilt transpordilukk (18). Hoidke seda originaalpakendis, et see oleks saadaval edaspidiseks transportimiseks.

Paigaldage lai ajamirihm (3) ümber rummu (4) ja mootoririhmaseibi (2) väiksema läbimõõduga osa. Vältige higi või rasva sattumist rihmale, kuna need halvendavad jõudlust ja vähendavad rihma kasutusiga.

Kasutage imavat köögipaberit, et eemaldada rummu ja rihma välisservalt õli või rasv. Paigaldage plaaditaldrik (5) üle rummu (4) spindli.

Pange tähele: soovitame kasutada plaadimängijat ilma matita plaaditaldrikul.

Helipea survejõu reguleerimine

Kaasasolev vastukaal (6) sobib helipeadele, mis kaaluvad vahemikus 6,5–8,5 g (kaal nr. 08). Lisatarvikuna on saadaval alternatiivne vastukaal helipeadele, mis kaaluvad vahemikus 4,5–6 g (kaal nr. 80).

Lükake vastukaal (6) ettevaatlikult tonaarmi toru (9) tagaossa, nii et survejõu skaala (6a) oleks suunatud mängija esiosa poole. Langetage tõstuk ja asetage helipea tonaarmi toe ja plaaditaldriku vahelisse ruumi. Pöörake vastukaalu (6) ettevaatlikult, kuni tonaarmi toru on tasakaalus. Tonaarmi peaks naasma tasakaaluasendisse, kui seda üles või alla liigutada. Seda reguleerimist tuleb teha hoolikalt. Ärge unustage eemaldada helipea kaitsekatet, kui see on paigaldatud.

Kui tonaar on õigesti tasakaalus, viige see tagasi toele. Hoidke vastukaalu (6) liigutamata ja keerake õrnalt survejõu skaalarõngast (6a), kuni null on uisuvastase otsikuga (15) kohakuti. Kontrollige, kas tonaar on endiselt tasakaalus.

Pöörake vastukaalu vastupäeva (eesvaates), et reguleerida survejõudu vastavalt helipea tootja soovitustele. Üks märk skaalal tähistab 1 mN (= 0,1 g / 0,1 Pond) survejõudu.

Pange tähele: reguleerige survejõudu enne uisuvastase raskuse paigaldamist.
Ortofon 2M Red helipea soovitatav survejõud on 17,5mN.

Uisuvastase jõu reguleerimine

Uisuvastast jõudu tuleb reguleerida vastavalt survejõule järgmiselt:

Libistage uisuvastase raskuse niidi silmus üle otsiku teise soone, et seada tehases paigaldatud helipea jaoks õige uisuvastane jõud. Viige niit läbi traadist toe (17) silmuse.

Ühendamine võimendiga

Plaadimängijal on kullatud RCA fono pesad (14), nii et soovi korral saate ühendamiseks võimendiga asendada kaasasolevad ühenduskaablid kvaliteetsemate kaablitega, näiteks Pro-Ject Connect it ühenduskaablitega.

Kasutage oma võimendi fono sisendit (mõnikord märgistatud gram, disc või RIAA). Veenduge, et fono sisend pakub kasutatava helipea tüübi jaoks õiget sobitamist ja võimendust. Liinisisendid (nagu CD, Tuner, Tape või Video) ei sobi.

Olge vasaku ja parema kanali ühendamisel ettevaatlik. Parempoolne kanal on tavaliselt märgistatud punasega, vasakpoolne kanal musta või valgega. Vaadake asjakohast teavet oma võimendiga kaasasolevast kasutusjuhendist. Tonaarmi juhtme maandusjuhe tuleb ühendada teie võimendi maandusklemmiga (kui see on olemas).

Kui teie võimendil pole fono helipeade jaoks sobivat sisendit, vajate eraldi fono võimendusastet MM- või MC-helipeade jaoks, mis seejärel ühendatakse plaadimängija ja võimendi vaba liinitaseme sisendi vahele.

Üksikasjalikku tooteteavet Pro-Ject Audio ühenduskaablite ja fono võimendite kohta leiate Pro-Ject veebisaidilt www.project-audio.com.

Tehases paigaldatud helipeade soovitatav koormustakistus on: 47kohms/MM-input

Vooluvõrgu ühendus

Ühendage toiteploki madalpinge pistik plaadimängija tagaküljel asuvasse pesasse (13) enne toiteploki vooluvõrku ühendamist.

Ärge kunagi kasutage muud toiteplokki kui seadmega kaasas olev.

Kaane paigaldamine

Paigaldage kaas (tolmukaitse 10) ettevaatlikult üle hingede harude ja reguleerige kruvisid (12), kuni kaas püsib avatuna seal, kus soovite, ilma et seda oleks liiga raske avada või sulgeda.

Sisse- ja väljalülitamine, taasesituskiiruse muutmine

Plaatide esitamiseks kiirusel 33 p/min vajutage ON/OFF (sees/väljas) lülitit (19), et mootor käivitada. ON/OFF (sees/väljas) lüliti kaks korda vajutamine valib kiiruse 45 p/min. Valitud kiirust näitab vastavalt vilkuv LED. Kui plaaditaldrik on saavutanud täiskiiruse, lakkavad LED-id vilkumast.

Kiirusega 78 p/min esitamiseks tuleb lai ajamirihm eemaldada ja ümar ajamirihm paigaldada ümber rummu (4) ja mootoririhmaseibi (2) suurema läbimõõduga osa. Selleks tuleb plaaditaldrik (5) eemaldada.

Pärast ümara ajamirihma paigaldamist valib ON/OFF (sees/väljas) lüliti kaks korda vajutamine kiiruse 78 p/min. Kui täiskiirus on saavutatud, lakkab LED 45 vilkumast.

Pikk (üle kolme sekundi) vajutus ON/OFF (sees/väljas) lülitile peatab mootori.

Kasulikud näpunäited

Plaadimängija tuleks paigutada madala resonantsiga pinnale, näiteks puidust või mitmekihilisest vineerplaadist, et vältida konstruktsioonivibratsiooni, mis häirib taasesitust.

Asimuudi reguleerimine

** Kasseti nõel peab olema plaadi soones vertikaalselt, et soone seina modulatsioone õigesti jälgida.

Väike kruvi käe laagri otsas võimaldab korrigeerida vale asimuuti, kui teie nõel ei ole täpselt risti kasseti korpusega (mis on sageli nii).

Lõdvendage kruvi piisavalt, et saaksite käe toru jõudu rakendamata pöörata. Tähelepanu: ärge eemaldage kruvi täielikult!

Hea suurendusklaasi abil reguleerige nõela, kuni see on soones vertikaalne (st risti plaadi pinnaga). Ideaalis peaks see vastama kasseti korpuse ülemisele pinnale, mis on paralleelne plaadi pinnaga.

Kui olete veendunud, et nõel on vertikaalne, pingutage kruvi ettevaatlikult.

Tähelepanu: mingil juhul ei tohi käe toru reguleerida, kui nõel on veel plaadi soones! Kantileveri vedrustust võib pöördumatult kahjustada! Käsi tuleb tõsta iga reguleerimise tegemiseks ja seejärel alla lasta, et seda kontrollida.

Kasseti paigaldamine ja ühendamine

** Kõik kassetid, millel on pooletollised kinnitusavad, saab paigaldada. Jättes nõela kaitsekatte peale, kinnitage kassett helipea külge, kasutades kassetiga kaasasolevaid kruvisid, viies ühe kruvi läbi iga pilu helipeas (20). Ärge pingutage mutreid veel kinni.

Ühendage toonkäe juhtmed kasseti kontaktidega järgmiselt:

valge vasaku kanali positiivne (L+)
punane parema kanali pos. (R+)
roheline parema kanali tagastus (R -)
sinine vasaku kanali tagastus (L -)

Plaadimängija täielikku helikvaliteeti on võimalik saavutada ainult siis, kui kassett on õigesti reguleeritud. Selle töö nõuetekohaseks tegemiseks on vaja spetsiaalseid tööriistu, nagu Pro-Ject joondustööriist.

Kui te ei ole kassettide reguleerimisega hästi kursis, on soovitatav pöörduda oma Pro-Ject edasimüüja poole, kes on valmis teid selles ülesandes aitama.

Tähelepanu: kasseti ja toonkäe reguleerimine nõuab suurimat hoolt, et vältida kasseti või toonkäe laagrite kahjustamist. Jätke see töö oma edasimüüjale, kui te ei ole vajalike sammude ja ettevaatusabinõude osas mingilgi määral kindel.

Hooldus ja puhastamine

Teie plaadimängija vajab vähe või üldse mitte regulaarset hooldust. Eemaldage tolm kergelt niisutatud antistaatilise lapiga. Ärge kunagi kasutage kuiva lappi, sest see tekitab staatilist elektrit, mis meelitab rohkem tolmu! Antistaatilised puhastusvedelikud on saadaval spetsialiseeritud kauplustes, kuid neid tuleb kasutada säästlikult, et vältida kummist osade kahjustamist. Enne puhastamist või hooldust on soovitatav paigaldada nõela kate, et vältida kahjustusi.

Kui mängijat pikemat aega ei kasutata, saab veorihma eemaldada, et vältida ebavõrdset venimist.

Enne hooldust ühendage plaadimängija ettevaatusabinõuna alati vooluvõrgust lahti!

Tehnilised andmed

Pro-Ject Debut Carbon DC Esprit SB / Pro-Ject 8.6cc

MM-kassett Ortofon 2M Red

Võimalikud valed kasutused ja rikked

Pro-Ject plaadimängijad on valmistatud kõrgeimate standardite kohaselt ja läbivad enne tehasest lahkumist ranged kvaliteedikontrollid. Võimalikud vead ei ole tingimata tingitud materjali- või tootmisvigadest, vaid võivad mõnikord olla põhjustatud valest kasutamisest või ebasoodsatest asjaoludest. Seetõttu on lisatud järgmine loetelu levinud rikete sümptomitest.

Plaat ei pöörle, kuigi seade on sisse lülitatud:

Seade ei ole ühendatud vooluvõrku.
Pistikupesas puudub vooluvõrk.
Veorihm ei ole paigaldatud või on maha libisenud.

Signaal puudub ühest või teisest kanalist või mõlemast kanalist:

Signaalikontakt puudub kassetist sisemise toonkäe juhtmestikuni või sealt käejuhtmeni või sealt fono karbini või selle ja võimendi vahel. See võib olla tingitud vigasest pistikust, katkestatud juhtmest või joodisühendusest või lihtsalt lahtisest pistiku/pesa ühendusest.
Fono sisend ei ole võimendis valitud.
Võimendi ei ole sisse lülitatud.
Võimendi või kõlarid on defektsed või vaigistatud.
Puudub ühendus kõlaritega.

Tugev müra fono sisendis:

Puudub maandusühendus kassetist või käest või käekaablist võimendisse või maandusahel.

Moonutatud või ebaühtlane heli ühest või mõlemast kanalist:

Plaadimängija on ühendatud võimendi vale sisendiga või MM/MC lüliti on valesti seatud.
Nõel või kantilever on kahjustatud.
Vale p/min, veorihm on üle venitatud või määrdunud, plaadi laagris puudub õli, see on määrdunud või kahjustatud.

Teenindus

Kui teil tekib probleem, mida te ei suuda ülaltoodud teabe põhjal leevendada või tuvastada, võtke edasise nõu saamiseks ühendust oma edasimüüjaga. Ainult siis, kui probleemi ei saa lahendada, tuleks seade saata vastutavale turustajale teie riigis.

Garantiiremont tehakse ainult siis, kui seade tagastatakse korrektselt pakendatult. Sel põhjusel soovitame säilitada originaalpakendi. Ärge kunagi tagastage plaadimängijat ilma veendumata, et see on ohutult lahti võetud ja korrektselt pakendatud originaalpakendisse vastavalt selle kasutusjuhendi viimasel leheküljel olevatele skeemidele. Eemaldage need osad ja pakkige need eraldi: kaas (10), vastukaal (6), uisuvastane raskus (16) plaat (5) ja rihm (3). Paigaldage kasseti kaitsekork. Sisestage toonkäe transpordilukk (18) enne plaadimängija hoolikat pakendamist.

Lisatarvikud

Garantii

Tootja ei vastuta kahjude eest, mis on põhjustatud nende kasutusjuhendite eiramisest ja/või transportimisest ilma originaalpakendita. Volitamata isikute poolt toote mis tahes osa muutmine või muutmine vabastab tootja igasugusest vastutusest, mis ületab kliendi seaduslikke õigusi.

Autoriõigus

PRO-JECT on H. Lichteneggeri registreeritud kaubamärk.

Selle juhendi koostas: Audio Trade GmbH ^© 2012. Kõik õigused kaitstud.

Teave oli trükkimineku hetkel õige. Tootja jätab endale õiguse teha tehnilistesse andmetesse muudatusi ilma eelneva autoriõiguse teatiseta, kui seda peetakse vajalikuks tehnilise arengu jätkuva protsessi toetamiseks.
