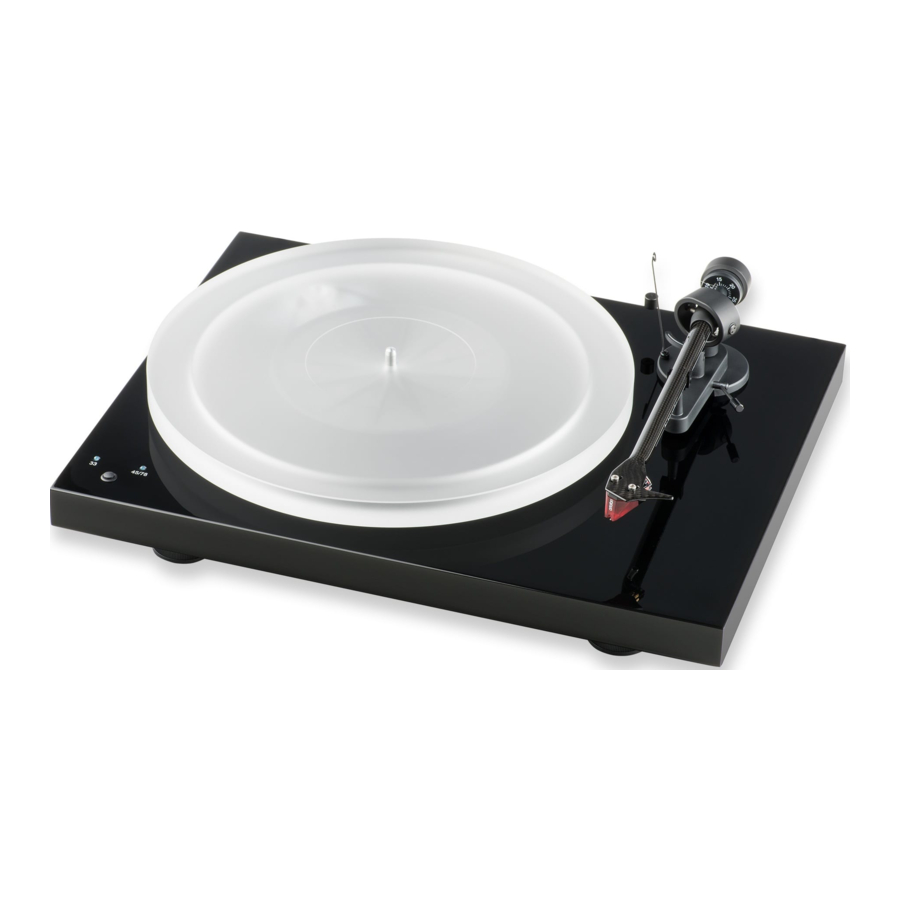

Pro-Ject Audio Systems Debut Carbon DC Esprit SB - Дыбыс жазғыш нұсқаулығы

Басқару элементтері, мүмкіндіктері және қосылымдары

1. Sorbothane^® төсемдері бар қозғалтқыш кронштейндері
2. Сатылы жетек шкиві
3. Жетек белдігі (жалпақ және дөңгелек)*
4. Түйін
5. Диск *
6. Тонарм қарсы салмағы *
   1. Төмен басу шкаласы
7. Тонарм көтеру тетігі
8. Тонарм тірегі және алынбалы тасымалдау құлпы
9. Тонарм түтігі
   1. Тонарм негізі
10. Қақпақ *
11. Қақпақ топсалары
12. Топса бекіткіштері
13. Қуат көзінің ұясы
14. Фоно шығыс ұялары және жерге қосу
15. Сыртқа сырғуге қарсы салмақты реттеу шкаласы бар сыртқа сырғуге қарсы тірек
16. Сыртқа сырғуге қарсы салмақ *
17. Сыртқа сырғуге қарсы салмақ тіреуіш ілмегі
18. Тонарм тірегі және алынбалы тасымалдау құлпы
19. ҚОСУ/ӨШІРУ қосқышы, жылдамдықты таңдау
20. Саусақпен көтеретін және орнатылған Ortofon 2M Red картриджі бар бастиек
21. Қозғалтқыш
22. Жалғыз адаптер *
    Қосылым кабелі (көрсетілмеген) *
    Қуат көзі (көрсетілмеген) *

Осы дыбыс жазғышпен максималды өнімділік пен сенімділікке қол жеткізу үшін осы пайдалану нұсқауларын мұқият оқып шығыңыз.

Пайдаланушы, құрылғы немесе ықтимал дұрыс пайдаланбау үшін қауіп туралы ескерту.

Маңызды ескертпе.

** Сіздің винил ойнатқышыңыз зауытта орнатылған және реттелген картриджбен жеткізілді, кейінірек картриджді өзгертпесеңіз, картриджді орнату нұсқауларын елемеңіз.

Декті құрастыру және реттеу кезінде ұсақ бөлшектерді қолайлы ыдысқа мұқият салмасаңыз, жоғалтып алуыңыз мүмкін. Құрастыруды бастамас бұрын жоғарыда көрсетілген және жоғарыдағы техникалық сызбаларда сәйкесінше нөмірленген бөлшектермен танысыңыз. Жеке оралған заттар жұлдызшамен * белгіленген.

Қауіпсіздік нұсқаулары

Айнымалы ток розеткасының кернеуі елден елге өзгереді. Желіге қосар алдында, сіздің аймақтағы кернеу қуат көзінде басылған кернеу талаптарына сәйкес келетініне көз жеткізіңіз.
Қуат көзі құрылғыны желіден ажырату үшін пайдаланылады. Қуат көзіне кез келген уақытта оңай қол жетімді екеніне көз жеткізіңіз. Қолыңыз дымқыл немесе су болған кезде құрылғыны, қуат көзін ешқашан ұстамаңыз.
Сұйықтықтардың құрылғыға немесе қуат көзіне түсуіне жол бермеңіз. Ешқашан құрылғының үстіне немесе жанына гүл құмырасы сияқты сұйықтығы бар затты қоймаңыз. Құрылғыға немесе қуат көзіне ешқашан сұйықтық төгіп алмаңыз. Құрылғының үстіне немесе жанына ешқашан жағылған шам сияқты жалын көздерін қоймаңыз. Өнімді ылғалды немесе сулы жерлерде, ваннаның, раковинаның, бассейннің немесе басқа да осыған ұқсас жағдайлардың жанында пайдалануға болмайды. Тұншығу қаупін болдырмау үшін полиэтилен пакеттерді балалардан аулақ ұстаңыз.

Орнату

Дек ішінара бөлшектелген және қауіпсіз тасымалдау үшін мұқият оралған күйде жеткізіледі. Барлық бөлшектерді тасымалдау қаптамасынан абайлап алыңыз.

Винил ойнатқышты орнатпас бұрын, оны пайдаланғыңыз келетін беттің тегіс екеніне көз жеткізіңіз (су деңгейін пайдаланыңыз). Тонармнан тасымалдау құлпын (18) алыңыз. Оны кез келген болашақ тасымалдау үшін қол жетімді болуы үшін түпнұсқалық қаптамада сақтаңыз.

Жалпақ жетек белдігін (3) түйіннің (4) айналасына және қозғалтқыш шкивінің кішірек диаметрлі бөлігіне (2) орнатыңыз. Белдікке тер немесе май түсірмеуге тырысыңыз, себебі олар өнімділікті нашарлатады және белдіктің қызмет ету мерзімін қысқартады.

Түйіннің сыртқы шетінен және белдіктен кез келген майды немесе майды кетіру үшін сіңіргіш ас үй қағазын пайдаланыңыз. Дискіні (5) түйіннің шпинделінің (4) үстіне орнатыңыз.

Ескертеміз: Біз винил ойнатқышты дискіде төсенішсіз пайдалануды ұсынамыз.

Картридждің төмен басуын реттеу

Жеткізілетін қарсы салмақ (6) салмағы 6,5 - 8,5 г аралығындағы картридждерге жарамды (салмақ нөмірі 08). Салмағы 4,5 - 6 г аралығындағы картридждерге арналған балама қарсы салмақ (салмақ нөмірі 80) қосалқы бөлшек ретінде қол жетімді.

Абайлап итеріп, қарсы салмақты (6) тонарм түтігінің (9) артқы жағына бұраңыз, сонда төмен басу шкаласы (6a) ойнатқыштың алдыңғы жағына қарай көрсетеді. Қолды көтергішті түсіріп, картриджді қол тірегі мен дискінің арасындағы кеңістікке орналастырыңыз. Қол түтігі теңгерілгенше қарсы салмақты (6) абайлап айналдырыңыз. Қол жоғары немесе төмен жылжытылса, теңгерімді күйге қайта оралуы керек. Бұл реттеуді мұқият жасау керек. Орнатылған болса, картриджді қорғау қақпағын алып тастауды ұмытпаңыз.

Қол дұрыс теңгерілгеннен кейін оны демалысқа қайтарыңыз. Қарсы салмақты (6) жылжытпай ұстап тұрыңыз және сыртқа сырғуге қарсы тірекпен (15) нөл сызығы сәйкес келгенше төмен басу шкаласының сақинасын (6a) абайлап айналдырыңыз. Қолдың әлі де теңгерілгенін тексеріңіз.

Картридж өндірушісінің ұсыныстарына сәйкес төмен басуды реттеу үшін қарсы салмақты сағат тіліне қарсы бағытта (алдыңғы жағынан қарағанда) айналдырыңыз. Шкаланың бір белгісі 1 мН (= 0,1 г / 0,1 Фунт) төмен басуды білдіреді.

Ескертеміз: Сыртқа сырғуге қарсы салмақты орнатпас бұрын төмен басуды реттеңіз.
Ortofon 2M Red картриджіне арналған ұсынылатын төмен басу 17,5 мН.

Сыртқа сырғуге қарсы күшті реттеу

Сыртқа сырғуге қарсы күш төмендегідей төмен басуға сәйкес реттелуі керек:

Зауытта орнатылған картридж үшін дұрыс сыртқа сырғуге қарсы күшті орнату үшін сыртқа сырғуге қарсы салмақ жіпінің ілмегін тіректің екінші ойығына сырғытыңыз. Жіпті сым тірегінің ілмегінен (17) өткізіңіз.

Күшейткішке қосылу

Винил ойнатқышта алтындатылған аналық RCA фоно ұялары (14) бар, сондықтан қаласаңыз, күшейткішке қосылу үшін жеткізілетін қосылым кабельдерін Pro-Ject Connect it қосылым кабельдері сияқты жоғары сапалы кабельдермен ауыстыруға болады.

Күшейткіштегі Phono кірісін (кейде грамм, диск немесе RIAA деп белгіленеді) пайдаланыңыз. Фоно кірісі пайдаланылған картридж түрі үшін дұрыс сәйкестікті және күшейтуді ұсынатынына көз жеткізіңіз. Желілік кірістер (мысалы, CD, Tuner, Tape немесе Video) жарамайды.

Сол және оң жақ арналарды дұрыс қосуға тырысыңыз. Оң жақ арна әдетте қызыл, сол жақ арна қара немесе ақ болып белгіленеді. Тиісті ақпарат алу үшін күшейткішпен бірге жеткізілетін нұсқаулықты тексеріңіз. Тонарм сымының жерге қосу сымын күшейткіштегі жерге қосу терминалына (егер ол берілген болса) қосу керек.

Егер сіздің күшейткіште фоно картридждеріне жарамды кіріс болмаса, онда сізге MM немесе MC картридждеріне арналған бөлек фоно күшейткіш сатысы қажет болады, ол винил ойнатқыш пен күшейткіштің бос желілік деңгей кірісінің арасында қосылады.

Pro-Ject Audio қосылым кабельдері мен фоно күшейткіштері туралы толық өнім ақпаратын алу үшін Pro-Ject веб-сайтына сілтеме жасаңыз www.project-audio.com.

Зауытта орнатылған картридждерге арналған ұсынылатын жүктеме кедергісі: 47 ком/MM-кіріс

Желілік қуат қосылымы

Қуат көзін желіге қосар алдында қуат көзінен шыққан төмен вольтты штепсельді винил ойнатқыштың артқы жағындағы ұяға (13) қосыңыз.

Құрылғымен бірге жеткізілгеннен басқа ешқандай қуат көзін ешқашан пайдаланбаңыз.

Қақпақты орнату

Қақпақты (шаңнан қорғайтын қақпақ 10) топса тістерінің үстіне абайлап орнатыңыз және қақпақты ашу немесе жабу үшін тым қатал болмай, қақпақ қалаған жеріңізде ашық тұрғанша бұрандаларды (12) реттеңіз.

Қосу және өшіру, қайталау жылдамдығын өзгерту

Жазбаларды минутына 33 айналыммен ойнату үшін қозғалтқышты іске қосу үшін ҚОСУ/ӨШІРУ қосқышын (19) басыңыз. ҚОСУ/ӨШІРУ қосқышын екі рет басу минутына 45 айналымды таңдайды. Таңдалған жылдамдық сәйкесінше жыпылықтайтын жарық диодымен көрсетіледі. Диск толық жылдамдыққа жеткенде, жарық диодтары жыпылықтауын тоқтатады.

Минутына 78 айналыммен ойнату үшін жалпақ жетек белдігін алып тастау керек және дөңгелек жетек белдігін түйіннің (4) айналасына және қозғалтқыш шкивінің үлкенірек диаметрлі бөлігіне (2) орнату керек. Ол үшін дискіні (5) алып тастау керек.

Дөңгелек жетек белдігі орнатылғаннан кейін ҚОСУ/ӨШІРУ қосқышын екі рет басу минутына 78 айналымды таңдайды. Толық жылдамдыққа жеткенде 45 жарық диоды жыпылықтауын тоқтатады.

ҚОСУ/ӨШІРУ қосқышын ұзақ (үш секундтан артық) басу қозғалтқышты тоқтатады.

Пайдалы кеңестер

Винил ойнатқышты қайталауға кедергі келтіретін құрылымдық дірілдерді болдырмау үшін ағаш немесе көп қабатты фанера тақтасы сияқты төмен резонансты бетке орналастыру керек.

Азимутті реттеу

** Жазбаның ойық қабырғасының модуляциясын дұрыс қадағалау үшін картридж инесі жазба ойығында тігінен болуы керек.

Иненің картридж корпусына дәл перпендикуляр орнатылмаған жағдайда (көбінесе солай болады), иінді біліктің ұшындағы кішкене бұранда азимуттің дұрыс еместігін түзетуге мүмкіндік береді.

Иінді түтікке күш түсірмей айналдыру үшін бұранданы босатыңыз. Ескерту: бұранданы толығымен шешіп алмаңыз!

Жақсы үлкейткіш әйнектің көмегімен ине ойықта тігінен болғанша реттеңіз (яғни жазба бетіне перпендикуляр). Ең дұрысы, бұл картридж корпусының жоғарғы бетінің жазба бетіне параллель болуына сәйкес келуі керек.

Иненің тігінен екеніне көзіңіз жеткеннен кейін, бұранданы абайлап қатайтыңыз.

Ескерту: Ешбір жағдайда иінді түтікті иненің жазба ойығында тұрған күйінде реттеуге болмайды! Кантилевердің аспасына орны толмас зақым келтіруі мүмкін! Әрбір реттеуді жасау үшін иінді көтеру керек және оны тексеру үшін кейін түсіру керек.

Картриджді орнату және қосу

** Жарты дюймдік бекіту тесіктері бар барлық картридждерді орнатуға болады. Иненің қорғаныс қақпағын қалдырып, картриджді картриджбен бірге жеткізілетін бұрандаларды пайдаланып, бастиекке (20) бекітіңіз. Әзірге гайкаларды қатайтпаңыз.

Тонарм сымдарын картридж түйреуіштеріне келесідей қосыңыз:

ақ сол жақ арна оң (L+)
қызыл оң жақ арна оң (R+)
жасыл оң жақ арна қайтару (R -)
көк сол жақ арна қайтару (L -)

Жазғыштың толық дыбыс сапасына картридж дұрыс реттелген жағдайда ғана қол жеткізуге болады. Бұл жұмысты дұрыс орындау үшін Pro-Ject туралау құралы сияқты арнайы құралдар қажет.

Егер сіз картридждерді реттеумен жақсы таныс болмасаңыз, Pro-Ject дилеріңізден көмек сұрауыңызға кеңес беріледі.

Ескерту: Картриджді және тонармды реттеу картриджге немесе тонарм мойынтіректеріне зақым келтірмеу үшін үлкен күтімді қажет етеді. Қажетті қадамдар мен сақтық шараларына сенімді болмасаңыз, бұл жұмысты дилеріңізге қалдырыңыз.

Техникалық қызмет көрсету және тазалау

Сіздің жазғышыңызға тұрақты техникалық қызмет көрсету қажет емес. Шаңды сәл дымқыл антистатикалық шүберекпен сүртіңіз. Ешқашан құрғақ шүберекті пайдаланбаңыз, себебі ол статикалық электр энергиясын тудырады, ол көбірек шаңды тартады! Антистатикалық тазалау сұйықтықтары мамандандырылған дүкендерде бар, бірақ резеңке бөліктеріне зақым келтірмеу үшін оларды үнемдеп қолдану керек. Зақымдануды болдырмау үшін тазалау немесе техникалық қызмет көрсету алдында ине қақпағын орнату ұсынылады.

Егер ойнатқыш ұзақ уақыт бойы пайдаланылмаса, біркелкі созылуды болдырмау үшін жетек белдігін шешуге болады.

Техникалық қызмет көрсету алдында сақтық шарасы ретінде жазғышты әрқашан электр желісінен ажыратыңыз!

Техникалық сипаттамалар

Pro-Ject Debut Carbon DC Esprit SB / Pro-Ject 8.6cc

MM-Cartridge Ortofon 2M Red

Дұрыс пайдаланбау және ақаулық жағдайлары

Pro-Ject жазғыштары ең жоғары стандарттарға сәйкес жасалған және зауыттан шықпас бұрын қатаң сапа бақылауынан өтеді. Мүмкін болатын ақаулықтар міндетті түрде материалдық немесе өндірістік ақауларға байланысты емес, кейде дұрыс пайдаланбау немесе сәтсіз жағдайлардың салдарынан болуы мүмкін. Сондықтан жалпы ақаулық белгілерінің келесі тізімі қосылған.

Құрылғы қосылғанымен, табақ айналмайды:

Құрылғы электр желісіне қосылмаған.
Розеткада электр желісі жоқ.
Жетек белдігі орнатылмаған немесе сырғып кеткен.

Бір немесе екі арна арқылы сигнал жоқ:

Картриджден ішкі тонарм сымына немесе одан иінді сымға немесе одан фоно қорабына немесе оның арасында күшейткішке сигналдық контакт жоқ. Бұл ақаулы штепсельге, үзілген сымға немесе дәнекерлеу түйініне немесе жай бос штепсель/розетка қосылымына байланысты болуы мүмкін.
Күшейткіште фоно кірісі таңдалмаған.
Күшейткіш қосылмаған.
Күшейткіш немесе динамиктер ақаулы немесе дыбысы өшірілген.
Динамиктерге қосылым жоқ.

Фоно кірісінде қатты ызыл бар:

Картриджден немесе иінді немесе иінді кабельден күшейткішке жерге қосылым жоқ немесе жер тұзағы жоқ.

Бір немесе екі арнадан бұрмаланған немесе тұрақсыз дыбыс:

Жазғыш күшейткіштің дұрыс емес кірісіне қосылған немесе MM/MC қосқышы дұрыс орнатылмаған.
Ине немесе кантилевер зақымдалған.
Дұрыс емес айн/мин, жетек белдігі шамадан тыс созылған немесе кір, табақ мойынтірегінде май жоқ, кір немесе зақымдалған.

Қызмет көрсету

Жоғарыдағы ақпаратқа қарамастан, сіз шеше алмайтын немесе анықтай алмайтын мәселеге тап болсаңыз, қосымша кеңес алу үшін дилеріңізге хабарласыңыз. Мәселені шешу мүмкін болмаған жағдайда ғана құрылғыны еліңіздегі жауапты дистрибьюторға жіберу керек.

Кепілдік жөндеу жұмыстары құрылғы дұрыс оралған жағдайда ғана жүзеге асырылады. Осы себепті біз түпнұсқалық қаптаманы сақтауды ұсынамыз. Жазғышты ешқашан қауіпсіз бөлшектеліп, осы пайдаланушы нұсқаулығының соңғы бетіндегі диаграммаларға сәйкес түпнұсқалық қаптамаға дұрыс салынғанына көз жеткізбестен қайтармаңыз. Осы бөліктерді алып тастап, бөлек ораңыз: қақпақ (10), қарсы салмақ (6), сырғанауға қарсы салмақ (16) табақ (5) және белдік (3). Картриджді қорғау қақпағын орнатыңыз. Жазғышты мұқият орау алдында тонармға арналған тасымалдау құлпын (18) салыңыз.

Аксессуарлар

Кепілдік

Өндіруші осы пайдалану нұсқаулығын сақтамау және/немесе түпнұсқалық қаптамасыз тасымалдау салдарынан болған зақым үшін жауапкершілік алмайды. Рұқсат етілмеген адамдардың өнімнің кез келген бөлігіне өзгеріс енгізуі немесе өзгертуі өндірушіні тұтынушының заңды құқықтарынан жоғары кез келген жауапкершіліктен босатады.

Авторлық құқық

PRO-JECT - H. Lichtenegger-дің тіркелген сауда белгісі.

Бұл нұсқаулықты Audio Trade GmbH ^© 2012 шығарды. Барлық құқықтар қорғалған.

Ақпарат басылымға шыққан кезде дұрыс болды. Өндіруші техникалық дамудың үздіксіз процесін қолдау үшін қажет деп саналған жағдайда алдын ала авторлық құқық туралы ескертусіз техникалық сипаттамаға өзгерістер енгізу құқығын өзінде сақтайды.
