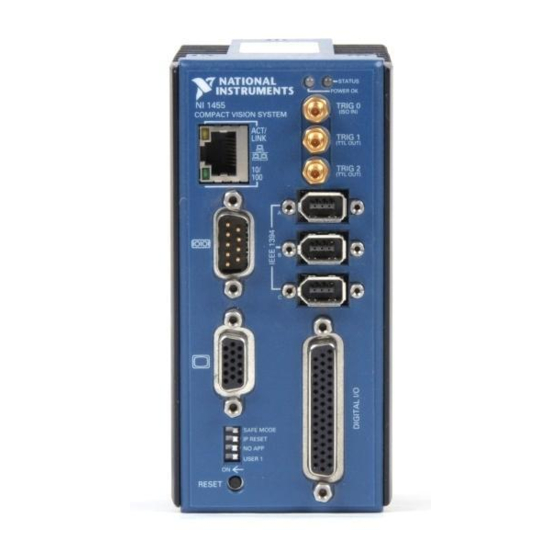

National Instruments NI CVS-1450 -laitteen pika-aloitusopas

Sisältö

Tässä dokumentissa kuvataan, miten NI CVS-1450 -sarjan kompaktin konenäköjärjestelmän asennetaan ja miten sillä hankitaan kuva NI Vision Builder for Automated Inspection -ohjelmistolla tai LabVIEW Real-Time Module- ja NI Vision Development Module -moduuleilla. Näiden ohjeiden avulla voit varmistaa, että laitteisto ja ohjelmisto on asennettu oikein, määrittää NI CVS-1450 -laitteen IP-osoitteen ja hankkia kuvan.

Huomautus: Nämä ohjeet on tarkoitettu perusasennukseen ja -määritykseen. Katso yksityiskohtaiset asennus- ja määritysohjeet NI CVS-1450 Series User Manual -käyttöoppaasta ja sovellusohjelmiston dokumentaatiosta.

Katso tämän dokumentin ensimmäistä osiota, jos käytät Vision Builder for Automated Inspection -ohjelmistoa

Katso tämän dokumentin toista osiota, jos käytät LabVIEW Real-Time Module with the NI Vision Development Module -ohjelmistoa

Vision Builder for Automated Inspection

Laitteiston liittäminen


Ennen NI CVS-1450 Series -laitteiston asentamista, katso turvallisuustiedot NI CVS-1450 Series User Manual -käyttöoppaasta.

Kameran ja näytön liittäminen NI CVS-1450 -laitteeseen

Connect the Camera and Monitor

  1. Liitä VGA-kaapeli näytöstä NI CVS-1450 -laitteen VGA-porttiin.
  2. Liitä IEEE 1394 -kaapeli yhteen NI CVS-1450 -laitteen IEEE 1394 -porteista. Liitä kaapelin toinen pää kameran IEEE 1394 -porttiin.
  3. Kytke näyttö pistorasiaan ja käynnistä se.

Virran kytkeminen NI CVS-1450 -laitteeseen

Tässä osiossa selitetään, miten virtalähde (osanumero 778794-01) liitetään NI CVS-1450 -laitteeseen. Ohjeet erillisen päävirtalähteen liittämiseen ovat NI CVS-1450 Series User Manual -käyttöoppaassa.


Älä liitä NI CVS-1450 -laitetta muuhun kuin 24 VDC +10 % virtalähteeseen. Katso lisätietoja virransyöttövaatimuksista NI CVS-1450 Series User Manual -käyttöoppaasta.

Wire Power

  1. Liitä virtalähteen 4-nastainen liitin NI CVS-1450 -laitteen virtaliitäntään.
  2. Liitä virtajohto virtalähteeseen.
  3. Liitä virtajohto pistorasiaan.

Kun NI CVS-1450 -laite on kytketty, se suorittaa käynnistysohjelman, joka hankkii kuvia ja näyttää ne näytöllä. Nämä kuvat varmistavat, että laitteisto on kytketty oikein.

NI CVS-1450 -laitteen liittäminen kehitystietokoneeseen

Varmista, että kehitystietokone on yhdistetty verkkoon ja että se on päällä.

Connect to the Development Computer

  1. Liitä tavallisella CAT 5 Ethernet -kaapelilla (osanumero 189174) verkkoportista NI CVS-1450 -laitteen Ethernet-porttiin.
  2. Liitä tavallisella CAT 5 Ethernet -kaapelilla verkkoportista kehitystietokoneen Ethernet-porttiin.

Huomautus: Jos et muodosta yhteyttä verkon kautta, käytä ristikytkentäkaapelia (osanumero 187375) NI CVS-1450 -laitteen liittämiseen kehitystietokoneeseen.

Ohjelmiston asentaminen

Huomautus: Sinun on asennettava Vision Builder for Automated Inspection (Vision Builder AI) ennen NI-IMAQ for IEEE 1394 Cameras -ajuriohjelmiston asentamista.

Vision Builder AI:n ja NI-IMAQ for IEEE 1394 Cameras -ohjelmiston asentaminen

  1. Aseta Vision Builder AI -CD-levy asemaan. Kun asennuksen aloitusnäyttö tulee näkyviin, napsauta Install Vision Builder for Automated Inspection (Asenna Vision Builder for Automated Inspection) ja noudata asennusohjeita.
    Install Vision Builder AI

NI-IMAQ for IEEE 1394 Cameras -ohjelmiston asentaminen

  1. Kun järjestelmä pyytää, aseta NI Vision Acquisition Software -CD-levy asemaan.
    Install NI-IMAQ Step 1
  2. Valitse Ominaisuudet-puussa NI-IMAQ for IEEE 1394 Cameras ja NI-IMAQ for IEEE 1394 Hardware Support.
    Install NI-IMAQ Step 2
  3. Napsauta Next (Seuraava).
  4. Viimeistele asennus noudattamalla asennusohjelman kehotteita.

NI CVS-1450 -laitteen määrittäminen

IP-osoitteen hankkiminen

  1. Käynnistä Vision Builder AI.
  2. Laajenna Execution Target (Suorituskohde) -pudotusvalikko ja napsauta Select Network Target (Valitse verkkokohde).
    Obtain an IP Address Step 1
  3. Napsauta Select Remote Target (Valitse etäkohde) -ikkunassa 192.168.10.12 korostaaksesi rivin. Tämä IP-osoite on määritetty kaikille määrittämättömille NI CVS-1450 -laitteille.
    Obtain an IP Address Step 2
    Vihje: Määrittämättömien NI CVS-1450 -laitteiden yksilölliseksi tunnistamiseksi liitä ja määritä yksi NI CVS-1450 -laite kerrallaan.
  4. Napsauta Configure (Määritä) käynnistääksesi Remote Target Configuration Wizard (Etäkohteen määritystoiminto).
  5. Kirjoita Identification (Tunnistus) -ikkunassa NI CVS-1450 -laitteen nimi Name (Nimi) -kenttään ja kuvaus NI CVS-1450 -laitteesta Description (Kuvaus) -kenttään.
    Huomautus: Laitteen nimien pituus on rajoitettu 15 merkkiin, eikä niissä saa olla välilyöntejä tai erikoismerkkejä. Ensimmäisen ja viimeisen kirjaimen on oltava aakkosnumeerisia.
    Obtain an IP Address Step 3
  6. Napsauta Next (Seuraava).
  7. Jos verkko on määritetty antamaan IP-osoitteita DHCP:n avulla, valitse Obtain IP Address from DHCP Server (Hanki IP-osoite DHCP-palvelimelta).
    Muussa tapauksessa määritä IP-osoite manuaalisesti valitsemalla Edit IP Settings, Suggest Values (Muokkaa IP-asetuksia, ehdota arvoja) ja OK.
    Obtain an IP Address Step 4
  8. Napsauta Next (Seuraava).

Ohjelmiston lataaminen NI CVS-1450 -laitteeseen

  1. Valitse Update Target Software (Päivitä kohdeohjelmisto) -valintaruutu.
    Download Software
  2. Napsauta OK aloittaaksesi IP-osoitteen määrittämisen ja ohjelmiston lataamisen NI CVS-1450 -laitteeseen. Tämä ensimmäinen asennusprosessi kestää useita minuutteja.

Kuvan hankkiminen

  1. Käynnistä Vision Builder AI.
  2. Laajenna Execution Target (Suorituskohde) -pudotusvalikko ja napsauta Select Network Target (Valitse verkkokohde).
    Acquire an Image Step 1
  3. Valitse määrittämäsi NI CVS-1450 -laite ja napsauta OK.
    Acquire an Image Step 2
  4. Napsauta Vision Builder AI:n Welcome (Tervetuloa) -näytössä Configure Inspection (Määritä tarkastus).
  5. Napsauta Acquire Images (Hanki kuvia) -paletista Acquire Image (IEEE 1394) (Hanki kuva (IEEE 1394)).
    Acquire an Image Step 3
  6. Napsauta Snap -painiketta hankkiaksesi yksittäisen kuvan tai Grab -painiketta hankkiaksesi jatkuvia kuvia.
    Acquire an Image Step 4

Kun olet määrittänyt hankinnan, lisää vaihe napsauttamalla OK. Voit nyt lisätä tarkastusvaiheita NI Vision Builder for Automated Inspection: Configuration Help -ohjeiden mukaisesti.

LabVIEW Real-Time Module with the NI Vision Development Module

Yhdistä laitteisto


Ennen kuin asennat NI CVS-1450 -sarjan laitteiston, tutustu turvallisuustietoihin NI CVS-1450 Series User Manual -oppaassa.

Yhdistä kamera ja näyttö NI CVS-1450 -laitteeseen

Connect the Camera and Monitor

  1. Yhdistä VGA-kaapeli näytöstä NI CVS-1450 -laitteen VGA-porttiin.
  2. Liitä IEEE 1394 -kaapeli yhteen NI CVS-1450 -laitteen IEEE 1394 -porteista. Liitä kaapelin toinen pää kameran IEEE 1394 -porttiin.
  3. Kytke näyttö pistorasiaan ja käynnistä se.

Kytke virta NI CVS-1450 -laitteeseen

Tässä osiossa selitetään, kuinka virtalähde (osanumero 778794-01) kytketään NI CVS-1450 -laitteeseen. Ohjeet erillisen päävirtalähteen kytkemiseen ovat NI CVS-1450 Series User Manual -oppaassa.


Älä kytke NI CVS-1450 -laitetta muuhun kuin 24 VDC +10 %:n virtalähteeseen. Katso lisätietoja virransyöttövaatimuksista NI CVS-1450 Series User Manual -oppaasta.

Wire Power

  1. Liitä virtalähteen 4-nastainen liitin NI CVS-1450 -laitteen virtaliitäntään.
  2. Liitä virtajohto virtalähteeseen.
  3. Liitä virtajohto pistorasiaan.

Kun NI CVS-1450 -laite on kytketty, se suorittaa käynnistysohjelman, joka ottaa kuvia ja näyttää ne näytöllä. Nämä kuvat varmistavat, että laitteisto on kytketty oikein.

Yhdistä NI CVS-1450 -laite kehitystietokoneeseen

Varmista, että kehitystietokone on yhdistetty verkkoon ja että se on päällä.

Connect to the Development Computer

  1. Yhdistä tavallisella CAT 5 Ethernet -kaapelilla (osanumero 189174) verkkoportista NI CVS-1450 -laitteen Ethernet-porttiin.
  2. Yhdistä tavallisella CAT 5 Ethernet -kaapelilla verkkoportista kehitystietokoneen Ethernet-porttiin.

Huomautus: Jos et yhdistä verkon kautta, käytä ristikytkentäkaapelia (osanumero 187375) yhdistääksesi NI CVS-1450 -laitteen kehitystietokoneeseen.

Asenna ohjelmisto

Huomautus: Sinun on asennettava LabVIEW, LabVIEW Real-Time Module ja NI Vision Development Module -ohjelmisto ennen NI-IMAQ for IEEE 1394 Cameras -ajuriohjelmiston asentamista.

Asenna LabVIEW ja LabVIEW Real-Time Module

  1. Aseta LabVIEW-CD-levy asemaan. Kun asennusnäyttö tulee näkyviin, napsauta Install LabVIEW (asenna LabVIEW) ja noudata asennusohjeita.
    Install LabVIEW Step 1
  2. Aseta LabVIEW Real-Time Module -CD-levy asemaan. Kun asennusnäyttö tulee näkyviin, napsauta Install LabVIEW Real-Time Module (asenna LabVIEW Real-Time Module) ja noudata asennusohjeita.
    Install LabVIEW Step 2

Asenna NI Vision Development Module ja NI-IMAQ for IEEE 1394 Cameras

  1. Aseta NI Vision Development Module -CD-levy asemaan. Kun asennusnäyttö tulee näkyviin, napsauta Install NI Vision Development Module (asenna NI Vision Development Module) ja noudata asennusohjeita.
    Install the NI Vision Development Module Step 1
  2. Kun sinua pyydetään, aseta NI Vision Acquisition Software -CD-levy asemaan.
    Install the NI Vision Development Module Step 2
  3. Valitse Ominaisuudet-puusta NI-IMAQ for IEEE 1394 Cameras ja NI-IMAQ for IEEE 1394 Hardware Support.
    Install the NI Vision Development Module Step 3
  4. Napsauta Next (seuraava).
  5. Viimeistele asennus noudattamalla asennusohjelman ohjeita.

Määritä NI CVS-1450 -laite

Hanki IP-osoite

Obtain an IP Address

  1. Käynnistä Measurement & Automation Explorer (MAX) ja laajenna kokoonpanopuun Remote Systems (etäjärjestelmät) -haara.
  2. Napsauta 192.168.10.12 näyttääksesi Network Settings (verkkoasetukset) -ikkunan. Tämä IP-osoite on määritetty kaikille määrittämättömille NI CVS-1450 -laitteille.
    Vihje: Määrittämättömien NI CVS-1450 -laitteiden yksilölliseksi tunnistamiseksi yhdistä ja määritä yksi NI CVS-1450 -laite kerrallaan.
  3. Kirjoita Network Settings (verkkoasetukset) -ikkunassa NI CVS-1450 -laitteen nimi Name (nimi) -kenttään ja kuvaus NI CVS-1450 -laitteesta Comment (kommentti) -kenttään.
    Huomautus: Laitteen nimien pituus on rajoitettu 15 merkkiin, eikä niissä saa olla välilyöntejä tai erikoismerkkejä. Ensimmäisten ja viimeisten kirjainten on oltava aakkosnumeerisia.
  4. Jos verkko on määritetty antamaan IP-osoitteita DHCP:n avulla, valitse Obtain IP address from DHCP server (Hanki IP-osoite DHCP-palvelimelta). Muussa tapauksessa määritä IP-osoite manuaalisesti valitsemalla Edit the IP settings, Suggest Values (Muokkaa IP-asetuksia, ehdota arvoja) ja OK.
  5. Napsauta Apply (käytä). Kun sinua pyydetään, napsauta Yes (kyllä) käynnistääksesi NI CVS-1450 -laitteen uudelleen. Tämä ensimmäinen asennusprosessi kestää useita minuutteja.
    Kun NI CVS-1450 -laite käynnistyy uudelleen, punainen X tulee näkyviin laitteen nimen viereen osoittamaan, että NI CVS-1450 -laite on irrotettu.
    MAX-tilarivi ilmaisee myös NI CVS-1450 -laitteen yhteyden tilan.

Lataa ohjelmisto NI CVS-1450 -laitteeseen

  1. Laajenna laitekansio MAX-kokoonpanopuussa napsauttamalla laitteen nimen vieressä olevaa plusmerkkiä.
  2. Napsauta Software (ohjelmisto) -haaraa.
  3. Napsauta Add/Remove Software (lisää/poista ohjelmisto) -painiketta.
  4. Valitse NI CVS-1450 -laitteeseen asennettava ohjelmisto.
    Download Software to the Device
  5. Napsauta Next (seuraava).
    NI CVS-1450 -laite käynnistyy automaattisesti uudelleen. Tämä prosessi kestää useita sekunteja.

Ota kuva

Voit ottaa kuvan MAX:n tai LabVIEW Real-Time Modulen avulla.

Ota kuva MAX:n avulla

Acquire an Image using MAX

  1. Käynnistä MAX.
  2. Laajenna laitekansio MAX-kokoonpanopuussa.
  3. Laajenna Devices and Interfaces (laitteet ja liitännät).
  4. Laajenna NI-IMAQ IEEE 1394 Devices.
  5. Valitse kamera.
  6. Napsauta Snap (kuvaa) -painiketta ottaaksesi yksittäisen kuvan tai napsauta Grab (kaappaa) -painiketta ottaaksesi jatkuvia kuvia.

Ota kuva LabVIEW Real-Time Modulen avulla

  1. Käynnistä LabVIEW ja valitse luoda uusi Real-Time Project (reaaliaikainen projekti).
  2. Valitse Custom project (mukautettu projekti) kohdasta Project type (projektityyppi), kirjoita Project name (projektin nimi), valitse Project folder (projektikansio), johon haluat tallentaa projektin, ja napsauta Next (seuraava).
    Acquire an Image using the LabVIEW Real-Time Module Step 1
  3. Valitse Add blank vi to target (lisää tyhjä vi kohteeseen) ja napsauta Next (seuraava).
  4. Valitse Networked (verkotettu) -vaihtoehto kohdasta Browse targets (selaa kohteita) ja napsauta Browse (selaa).
    Acquire an Image using the LabVIEW Real-Time Module Step 2
  5. Valitse Existing target or device (olemassa oleva kohde tai laite) -vaihtoehto kohdasta Targets and Devices (kohteet ja laitteet), laajenna Compact Vision System -haara, valitse laitteesi ja napsauta OK.
    Acquire an Image using the LabVIEW Real-Time Module Step 3
  6. Napsauta Next (seuraava).
  7. Varmista, että NI CVS-1450 -laite näkyy oikein LabVIEW Real-Time Projectissa ja napsauta Finish (valmis).
    Acquire an Image using the LabVIEW Real-Time Module Step 4
  8. Napsauta Project Explorer (projektinhallinta) -ikkunassa hiiren kakkospainikkeella NI CVS-1450 -laitteesi nimeä ja valitse Add File (lisää tiedosto).
    Acquire an Image using the LabVIEW Real-Time Module Step 5
  9. Siirry kohtaan Program Files\National Instruments\LabVIEW 8.0\examples\IMAQ\IMAQ1394examples.llb ja napsauta Add File (lisää tiedosto).
  10. Napsauta Grab.vi ja napsauta Select (valitse).
  11. Aloita kuvien ottaminen napsauttamalla Run (suorita) -painiketta.

Nyt kun otat kuvia LabVIEW:ssä, voit käyttää NI Vision Development Modulea ja asennettuja NI CVS-1450 -laiteajureita kuvien käsittelyyn sekä tulojen ja lähtöjen ohjaamiseen.

373609B-01
Mar06

National Instruments, NI, ni.com ja LabVIEW ovat National Instruments Corporationin tavaramerkkejä. Katso lisätietoja National Instrumentsin tavaramerkeistä ni.com/legal -sivun Terms of Use (käyttöehdot) -osiosta. Kaikki muut tässä mainitut tuote- ja yritysnimet ovat vastaavien yritysten tavaramerkkejä tai kauppanimiä. National Instrumentsin tuotteita koskevat patentit ovat asianmukaisessa paikassa: Help»Patents (ohje»patentit) ohjelmistossasi, patents.txt -tiedostossa CD-levylläsi tai ni.com/patents.

© 2003–2006 National Instruments Corporation. Kaikki oikeudet pidätetään.
